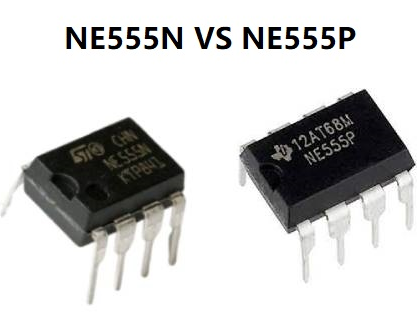

NE555N vs. NE555P: En omfattande jämförelseguide

I det dynamiska landskapet i elektronik är det ofta beroende av precision och prestanda att välja rätt komponenter för uppgiften.Integrated circuits (ICs) like the NE555N and NE555P have earned their place as versatile and reliable building blocks in countless timing and pulse-modulation applications.Despite their shared lineage and overlapping functionalities, these ICs possess subtle differences that can significantly impact the performance and reliability of electronic designs.Understanding these distinctions is useful for you aiming to optimize their projects, whether for precision timing, oscillation, or modulation tasks.This article digs into the distinctions between the NE555N and NE555P, exploring their features, differences, and practical applications to aid in informed decision-making for any electronic design endeavor.

Katalog

Förstå NE555N och NE555P

NE555N -översikt

De NE555N is frequently celebrated for its remarkable adaptability and dependability in monolithic timing applications, adeptly managing accurate time intervals or generating oscillations.Den här enheten erbjuder dig möjligheten att ändra tidsintervall, använda ett enda motstånd och kondensator när du är konfigurerad för tidsfördröjningsläge.I oscillatorläge styrs frekvensen skickligt med två motstånd i samband med en kondensator.Med en förmåga att källa eller sjunka upp till 200 mA fungerar enheten effektivt inom ett spänningsförsörjningsspektrum som sträcker sig från 5V till 15V.Du kan ofta beundra dess flexibilitet, vilket gör att den kan skräddarsy tidssekvenser för att möta olika kretskrav.

NE555P -översikt

På liknande sätt, NE555P is distinguished for delivering precise control in timing circuits, where its time intervals are meticulously set by a single resistor and capacitor.This component truly excels in oscillator mode, providing the ability to finely tune both frequency and duty cycle through two resistors accompanied by a capacitor.Genom att erbjuda kompatibilitet med TTL -ingångar vid en 5V -tillförsel hanterar den strömmar upp till 200 mA med finess.You can often rely on this IC for designs where subtle yet precise frequency and duty cycle adjustments are used, appreciating its steadfastness in maintaining consistent, reliable performance.

Skillnader mellan NE555N och NE555P

Särdrag	NE555N	NE555P
Tillverkare	Stmikroelektronik	Texas instrument
Förpackning och stiftkonfiguration	DIP-8 (Dual Inline Package);kompatibel med brödbrädor och PCB	DIP-8 (Dual Inline Package);liknande kompatibilitet med brödskivor och PCB
Driftsspänningsområde	4.5V till 16V	4.5V till 18V
Energiförbrukning	Slightly higher	Slightly lower
Temperaturområde	-55°C to 125°C	0°C to 70°C

Similarities of NE555N and NE555P

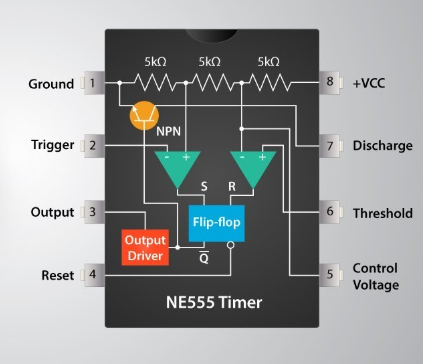

Pin Configuration

Aspekt	Beskrivning
Fundamental Purpose	Both NE555N and NE555P belong to the NE555 timer IC familj och fungerar som timers och oscillatorer.De utmärker sig för att generera exakt time intervals, pulse sequences, and frequency signals.
Stiftkonfiguration	Båda IC: er delar identiska stiftkonfigurationer, möjliggör Enkel utbytbarhet i kretsar.Despite differences in specifications across 555 variants (e.g., CMOS 555), their pinouts remain consistent.
Common 555 Timer Core	Both are constructed around the 555 timer core, comprising internal voltage dividers, comparators, flip-flops, and a discharge transistor, allowing precise execution of timing functions.
Mångsidighet	Renowned for versatility, they suit applications ranging from simple LED flashing and pulse generation to advanced tasks like Pulse Width Modulation (PWM) control and tone generation.
Widespread Accessibility	Widely available and easily procured, making them accessible for you, ensuring universal applicability across various projects.

Drag

Features of NE55N

Särdrag	Beskrivning
Swift turn-off time	Säkerställer snabbt svar vid kretsdrift.
Maximal driftsfrekvens	Stöder frekvenser som överstiger 500 kHz.
Timing flexibilitet	Aktiverar timingintervall från mikrosekunder till timmar.
Driftslägen	Funktionella i både häpnadsväckande och monostabla lägen.
Utgångsströmförmåga	Kan källa eller sjunka upp till 200 mA.
Justerbar arbetscykel	Tillåter anpassning av arbetscykeln för specifika applikationer.
TTL -kompatibilitet	Helt kompatibel med TTL -logiknivåer.
Temperaturstabilitet	Visar exceptionell stabilitet vid 0,005% per ° C.
Utgångsstater	Erbjuder både normalt på och normalt utanför tillstånd för Mångsidig drift.

Funktioner i NE55p

Särdrag	Beskrivning
Timing flexibilitet	Sträcker sig från mikrosekunder till timmar.
Driftslägen	Stöder både häpnadsväckande och monostabla lägen.
Anpassningsbar arbetscykel	Tillåter justering för att uppnå önskad arbetscykel.
Utgångskompatibilitet	TTL-kompatibel utgång som kan sjunka eller köpa upp till 200 mA.
Parametertestning	MIL-PRF-38535 Komfyllda produkter genomgår omfattande Parametertestning om inget annat anges.För andra produkter kanske testning inte Täck alla parametrar.

Ansökningar

Användning av NE555N

NE555N IC sticker ut för sin omfattande förmåga att hantera precisionstidsuppgifter.Det är nyckeln till pulsgenerering, vilket gör att system kan upprätthålla konsekventa elektriska pulser med imponerande noggrannhet.Denna färdighet är anmärkningsvärd i situationer som kräver exakta tidssekvenser, till exempel vid sekventiell tidpunkt och skapande av tidsförseningar.Dessutom utmärker NE555N vid generering av pulsbreddmodulering (PWM), ofta applicerad vid styrning av motorhastighet och moduleringssignaler.Den hanterar också pulspositionsmodulering och linjär rampgenerering effektivt, både farliga för kommunikationssystem och elektronisk testutrustning.Du kan framgångsrikt använda NE555N i mönster som kräver ljudsignalvariationer, vilket avslöjar dess anmärkningsvärda flexibilitet.

Användning av NE555P

NE555P delar olika funktionella likheter med sin NE555N -syskon, vilket indikerar en anmärkningsvärd konvergens i sina tillämpningar.Den hittar sin väg till biometri -teknologier och betonar dess roll i precision och noggrannhet - de egenskaper som används för system som avkodar dina fysiska egenskaper.I samband med RFID -läsare hjälper NE555P dessutom att uppnå smidiga identifieringsprocesser, vilket säkerställer tillförlitlig signalavläsning och transmission.Denna komplexa kapacitet återspeglar sin kunskaper i pulsgenerering och sträcker sig till moduleringsfunktioner som liknar de för NE555N.Faktiska applikationer visar upp sin effektivitet i miljöer där stabilitet och signalkonsistens används.

Slutsats

NE555N och NE555P exemplifierar anpassningsförmågan och tillförlitligheten som integrerade kretsar ger elektronisk design.Medan de delar en gemensam arkitektur och tillämpningsområde, gör deras exakta skillnader varje bättre lämpad för specifika scenarier.Genom att förstå dessa distinktioner - till exempel operativa frekvenser, toleransnivåer och kompatibilitet - kan du göra mer informerade val som förbättrar effektiviteten och robustheten i deras projekt.Båda IC: erna firas för sin hållbarhet, precision och mångsidighet, vilket gör dem nödvändiga i tidpunkten och moduleringsapplikationer inom olika branscher.Att välja rätt IC förbättrar inte bara kretsprestanda utan återspeglar också tankeväckande tekniska metoder som balanserar tekniska behov med praktiska begränsningar, vilket säkerställer framgång i varje projekt.

Datablad pdf

NE555N -datablad:

NE555, SA555, SE555.PDF

NE555P Datablad:

NA555, NE555, SA555, SE555.PDF
