Piezoelektrisk givare: arbetsprincip, konstruktion, typer, egenskaper och tillämpningar

En piezoelektrisk givare låter dig omvandla mekanisk kraft till en elektrisk signal, eller elektrisk energi till mekanisk rörelse.I den här artikeln kommer du att lära dig vad en piezoelektrisk givare är, hur den är byggd och hur den fungerar.Du kommer också att se dess vanliga typer, nyckelegenskaper och applikationer.

Katalog

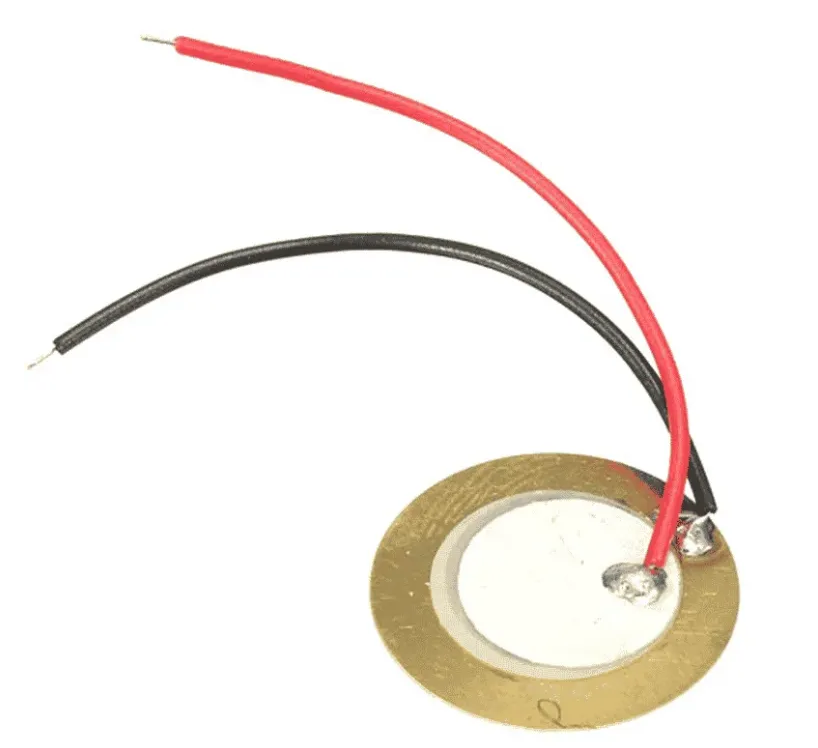

Figur 1. Piezoelektrisk givare (Piezo Disc Element)

Vad är en piezoelektrisk givare?

En piezoelektrisk givare är en enhet som omvandlar mekanisk kraft till elektrisk energi, eller elektrisk energi till mekanisk rörelse.Den fungerar med ett speciellt material som genererar en liten spänning när det pressas, böjs eller vibreras.På grund av denna egenskap används den vanligtvis för att detektera tryck, vibrationer, ljud eller rörelse.Den enkla skivstrukturen med anslutna ledningar, som vanligtvis ses i praktiska inställningar, gör att mekanisk rörelse enkelt kan omvandlas till en elektrisk signal för mät- eller styrtillämpningar.

Konstruktion av en piezoelektrisk givare

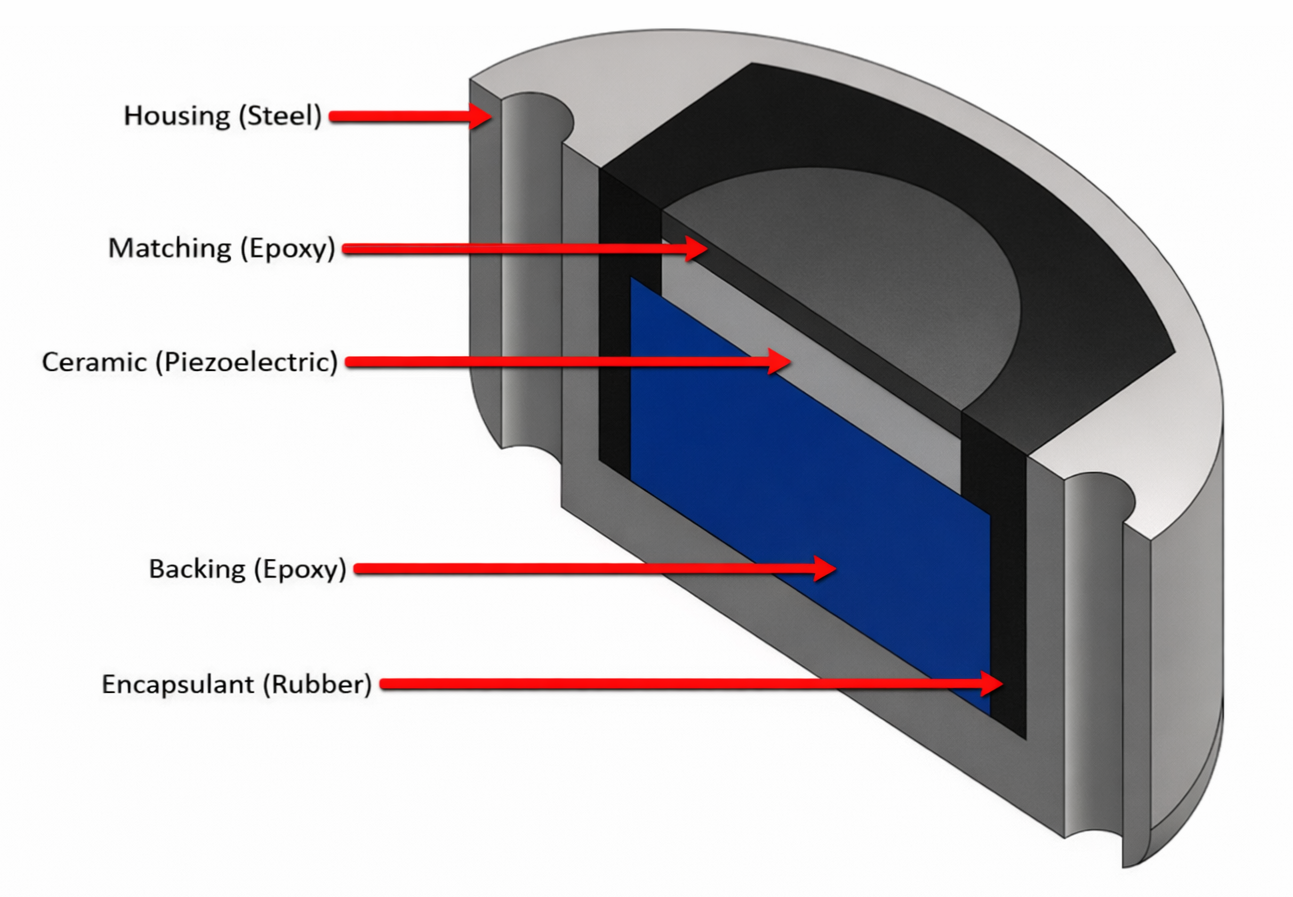

Figur 2. Konstruktion av en piezoelektrisk givare

•Hus (stål)

Ger mekanisk styrka och skyddar givaren från yttre skador.

•Matchande lager (epoxi)

Hjälper till att överföra mekanisk energi effektivt till det piezoelektriska elementet och förbättrar signalprestanda.

•Piezoelektrisk keramik

Det aktiva avkänningselementet som genererar en elektrisk spänning när tryck eller vibrationer appliceras.

•Stödskikt (epoxi)

Absorberar oönskade vibrationer och kontrollerar givarens respons.

•Inkapslingsmedel (gummi)

Tätar strukturen och skyddar den från fukt, damm och miljöpåverkan.

Arbetsprincipen för piezoelektrisk givare

Arbetsprincipen för en piezoelektrisk givare är baserad på förmågan hos vissa material att reagera på mekanisk stress och elektrisk energi.Inuti materialet förskjuts elektriska laddningar när kraft eller spänning appliceras.Detta beteende uppträder i två relaterade former, känd som den direkta piezoelektriska effekten och den omvända piezoelektriska effekten.Varje effekt förklarar hur energi omvandlas från en form till en annan.

Direkt piezoelektrisk effekt

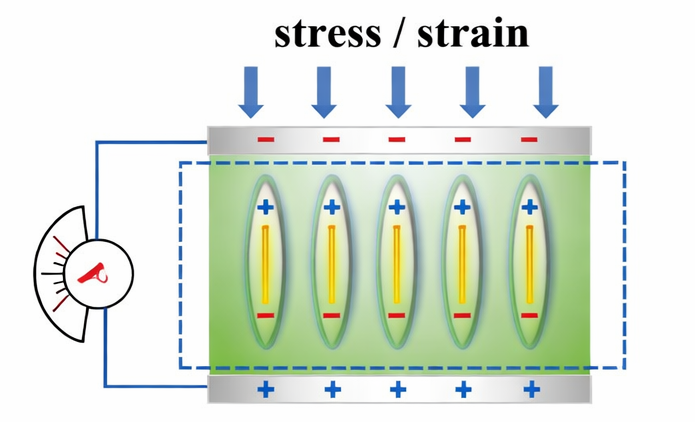

Figur 3. Direkt piezoelektrisk effekt

I den direkta piezoelektriska effekten appliceras mekanisk spänning eller töjning på det piezoelektriska materialet.Som visas i figuren gör att tryckning eller laddning av materialet gör att de interna elektriska laddningarna förskjuts från sina normala positioner.Denna laddningsseparation skapar positiva och negativa ytor på motsatta sidor av materialet.Som ett resultat genereras en liten elektrisk spänning över elektroderna.Utspänningen ökar när den applicerade kraften eller vibrationen blir starkare, vilket gör att givaren kan känna av tryck, kraft eller rörelse exakt.

Omvänd piezoelektrisk effekt

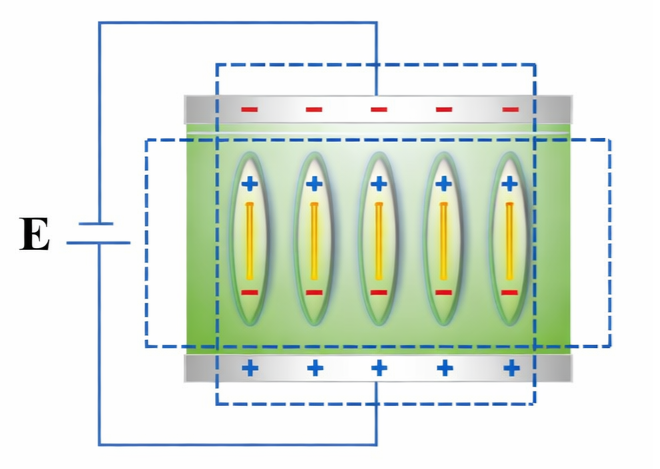

Figur 4. Invers piezoelektrisk effekt

I den omvända piezoelektriska effekten sker energiomvandlingen i motsatt riktning.En extern elektrisk spänning appliceras på det piezoelektriska materialet.Som illustreras i figuren tvingar det applicerade elektriska fältet de inre laddningarna att omriktas.Denna omläggning gör att materialet ändrar form något genom att expandera eller dra ihop sig.Den fysiska deformationen producerar mekanisk rörelse eller vibration, vilket gör att den piezoelektriska givaren kan generera rörelse, ljud eller ultraljudsvågor.

Piezoelektriska givares elektriska egenskaper

Parameter	Specifikation
Typ av utsignal	AC-spänning genererad från mekanisk stress
Elektrisk utgångsläge	Laddningsläge eller spänningsläge drift
Utspänningsområde	10 mV till 100 V topp beroende på kraft och storlek
Laddningskänslighet	1 pC per N till 1000 pC per N
Spänningskänslighet	1 mV per N till 50 mV per N
Källa Kapacitans	100 pF till 50 nF
Källimpedans	Mycket hög, vanligtvis över 1 megaohm
Inre motstånd	Större än 10 gigaohm
Frekvenssvarsområde	1 Hz till 10 MHz beroende på design
Resonansfrekvens	1 kHz till 5 MHz typiskt
Antiresonansfrekvens	Något högre än resonant frekvens
Utgångsimpedans vid resonans	Låg impedans vid resonanspunkt
Utgångsimpedans vid antiresonans	Mycket hög impedans vid antiresonans punkt
Statisk mätförmåga	Inte lämplig för sann DC-mätning
Urladdningstidskonstant	Millisekunder till sekunder baserat på belastning motstånd
Signalpolaritet	Beror på stressriktning och materialorientering
Dielektrisk konstant	100 till 5000 beroende på material
Driftspänning som ställdon	10 V till 1000 V AC eller DC
Strömförbrukning	Mycket låg i sensorläge
Ljudnivå	Mycket lågt inneboende elektriskt brus
Kabelkänslighet	Hög, påverkas av kabelkapacitans
Obligatorisk signalkonditionering	Laddningsförstärkare eller högimpedansspänning förstärkare
Temperaturstabilitet	Måttlig, varierar beroende på piezomaterial
Elektrisk förlustfaktor	Låg vid driftfrekvens
Isolationsmotstånd	Vanligtvis mer än 10 gigaohm
Utgångslinjäritet	Hög inom nominella mekaniska gränser

Typer av piezoelektriska givare

Piezoelektriska givare finns i olika typer, var och en designad för att känna av eller producera rörelse, tryck, ljud eller vibrationer för specifika mät- och kontrollapplikationer.

Piezoelektrisk accelerationsmätare

En piezoelektrisk accelerometergivare används för att mäta acceleration och vibration.Det fungerar genom att omvandla mekanisk rörelse till en elektrisk signal när sensorn rör sig.Jämfört med tryck- eller kraftgivare är den mer känslig för snabba förändringar och högfrekventa vibrationer.Detta gör den lämplig för maskinövervakning och vibrationsanalys.Det används ofta i industriella och strukturella hälsosystem.

Piezoelektrisk tryckgivare

En piezoelektrisk tryckgivare mäter dynamiska tryckförändringar och omvandlar dem till en elektrisk utgång.Den reagerar snabbt på snabba tryckvariationer, till skillnad från statiska trycksensorer.Jämfört med kraftgivare är den designad speciellt för vätske- och gastrycksmätning.Det används ofta i förbränningsmotorer och hydraulsystem.Högfrekvensrespons är dess främsta fördel.

Piezoelektrisk kraftgivare

En piezoelektrisk kraftgivare mäter applicerad kraft eller belastning genom laddningsgenerering.När kraft appliceras producerar det piezoelektriska elementet en elektrisk signal som är proportionell mot belastningen.Jämfört med accelerometrar fokuserar den på direkt kraft snarare än rörelse.Den fungerar bra i dynamisk kraftmätning.Denna typ används i stor utsträckning vid testning och effektmätning.

Piezoelektrisk ultraljudsgivare

En piezoelektrisk ultraljudsgivare genererar och detekterar ultraljudsvågor.Den omvandlar elektrisk energi till högfrekventa ljudvågor och tar emot reflekterade signaler.Jämfört med mikrofoner fungerar den på mycket högre frekvenser bortom mänsklig hörsel.Detta möjliggör noggrann avkänning, avbildning och avståndsmätning.Det används ofta vid medicinsk ultraljud och industriell inspektion.

Piezoelektrisk ställdonsomvandlare

En piezoelektrisk manövergivare omvandlar elektrisk energi till exakt mekanisk rörelse.När spänning appliceras expanderar eller drar den ihop sig för att skapa rörelse.Till skillnad från givare av sensortyp används den huvudsakligen för aktivering snarare än mätning.Det ger mycket liten men exakt förskjutning.Detta gör den idealisk för precisionspositioneringssystem.

Piezoelektrisk mikrofongivare

En piezoelektrisk mikrofongivare omvandlar ljudvibrationer till elektriska signaler.Ljudvågor får det piezoelektriska materialet att vibrera och generera spänning.Jämfört med ultraljudsgivare fungerar den inom det hörbara frekvensområdet.Den är enkel i designen och kräver ingen extern ström för avkänning.Denna typ används ofta i grundläggande ljud- och akustiska detekteringssystem.

Piezoelektrisk tändgivare

En piezoelektrisk tändgivare genererar hög spänning när mekanisk kraft appliceras.Att trycka eller slå på elementet producerar en gnista utan extern kraft.Jämfört med andra piezoelektriska givare fokuserar den på spänningsgenerering snarare än avkänning.Detta gör den tillförlitlig för tändningsändamål.Det används ofta i gaständare och tändsystem.

Tillämpningar av piezoelektriska givare

Piezoelektriska givare används ofta i modern teknik eftersom de exakt kan omvandla mekanisk energi till elektriska signaler för avkänning, mätning och kontroll inom många industrier.

Medicinska ultraljudssystem

Piezoelektriska givare används ofta i ultraljudsmaskiner.De genererar högfrekventa ljudvågor och tar emot de reflekterade signalerna för att bilda bilder.Detta hjälper läkare att se inre kroppsstrukturer på ett säkert sätt.De är pålitliga och svarar mycket snabbt.

Vibrations- och tillståndsövervakning

Dessa givare används för att detektera vibrationer i maskiner och strukturer.Mekanisk vibration omvandlas till en elektrisk signal för analys.Detta hjälper till att identifiera fel tidigt i motorer, pumpar och motorer.Det förbättrar säkerheten och minskar underhållskostnaderna.

Tryckmätningssystem

Piezoelektriska givare mäter snabbt växlande tryck i gaser och vätskor.De fungerar bra där tryckförändringar sker i hög hastighet.Detta gör dem lämpliga för motorer och hydraulsystem.De används inte för konstant eller statiskt tryck.

Kraft- och påverkansmätning

De används för att mäta kraft, belastning och slag.När kraft appliceras produceras en elektrisk laddning.Detta möjliggör noggrann mätning av dynamiska krafter.De är vanliga inom testning och materialanalys.

Ljud och akustiska enheter

Piezoelektriska givare används i mikrofoner, summer och ljudupptagningar.Ljudvibrationer gör att materialet genererar en elektrisk signal.De är enkla i designen och mycket hållbara.Dessa enheter är vanliga inom hemelektronik.

Generering av tändning och gnistor

I tändsystem genererar piezoelektriska givare hög spänning när de trycks ned.Denna spänning skapar en gnista utan att behöva extern ström.De används ofta i gaständare och spisar.Designen är enkel och mycket pålitlig.

Fördelar och begränsningar med piezoelektrisk givare

Fördelar med piezoelektrisk givare

• De är mycket känsliga för små förändringar i kraft och vibrationer.

• De reagerar snabbt på dynamiska signaler.

• De arbetar över ett brett frekvensområde.

• Deras storlek är liten och lätt.

• De behöver inte extern ström i avkänningsläge.

• De är hållbara och pålitliga under tuffa förhållanden.

Begränsningar för piezoelektrisk givare

• De kan inte mäta statiska eller stadiga krafter.

• De kräver speciella signalkonditioneringskretsar.

• Deras effekt påverkas av temperaturförändringar.

• Utsignalen är vanligtvis mycket liten.

• Vissa material kan spricka under hög belastning.

Piezoelektrisk givare vs andra givare

Specifikation	Piezoelektrisk givare	Töjningsmätare	Kapacitiv givare	Induktiv givare	Optisk givare
Uppmätt kvantitet	Kraft, tryck, vibrationer	Spänn och kraft	Förskjutning, tryck	Position, förskjutning	Ljus, position, hastighet
Verksamhetsprincip	Piezoelektrisk effekt	Motståndsförändring	Kapacitansförändring	Elektromagnetisk induktion	Ljusmodulering
Typ av utsignal	Spänning eller laddning	Motståndsförändring	Kapacitansförändring	Spänning	Spänning eller ström
Statisk mätförmåga	Inte lämplig	Lämplig	Lämplig	Lämplig	Lämplig
Dynamisk mätförmåga	Utmärkt	Bra	Måttlig	Bra	Utmärkt
Typisk känslighet	Hög	Medium	Mycket hög	Medium	Mycket hög
Frekvensintervall	1 Hz till över 1 MHz	Upp till 10 kHz	Upp till 100 kHz	Upp till 50 kHz	Över 1 MHz
Svarstid	Mycket snabb under 1 mikrosekund	Långsamt till måttligt	Snabbt	Måttlig	Extremt snabbt
Utgångsimpedans	Mycket högt över 1 Mohm	Låg runt 120 till 350 ohm	Hög	Låg	Låg
Temperaturkänslighet	Medium	Hög	Medium	Låg	Låg
Signalkonditionering behövs	Obligatoriskt	Obligatoriskt	Obligatoriskt	Obligatoriskt	Minimal
Strömbehov	Ingen extern ström för avkänning	Kräver excitationsspänning	Kräver excitationsspänning	Kräver excitationsspänning	Kräver strömkälla
Storlek och vikt	Mycket liten och lätt	Liten	Liten	Medium	Liten
Miljömässig robusthet	Hög	Måttlig	Måttlig	Hög	Måttlig
Ansökningar	Vibrationsövervakning, ultraljud	Lastceller, vägningssystem	Positions- och nivåavkänning	Närhets- och positionsavkänning	Kodare, fibersensorer

Slutsats

Piezoelektriska givare fungerar genom direkta och omvända piezoelektriska effekter för att känna av eller producera rörelse och elektriska signaler.De erbjuder hög känslighet, snabb respons och bred frekvensdrift för dynamiska mätningar som vibrationer, tryck, kraft och ljud.Olika typer används för avkänning, aktivering och tändning i många branscher.De är dock inte lämpliga för statiska mätningar och kräver korrekt signalkonditionering.
