RF-mottagare vs RF-sändare: nyckelskillnader, funktioner och design

I den här artikeln lär du dig hur RF-sändare och RF-mottagare låter dig skicka data trådlöst via radiosignaler.Den förklarar vad varje enhet gör, hur signalen rör sig inuti kretsen och hur kommunikationen sker från avsändare till mottagare.Du ser också de olika sändar- och mottagartyperna, stiftanslutningarna och viktiga driftsparametrar.Slutligen visar den var dessa moduler används i styr- och övervakningssystem.

Katalog

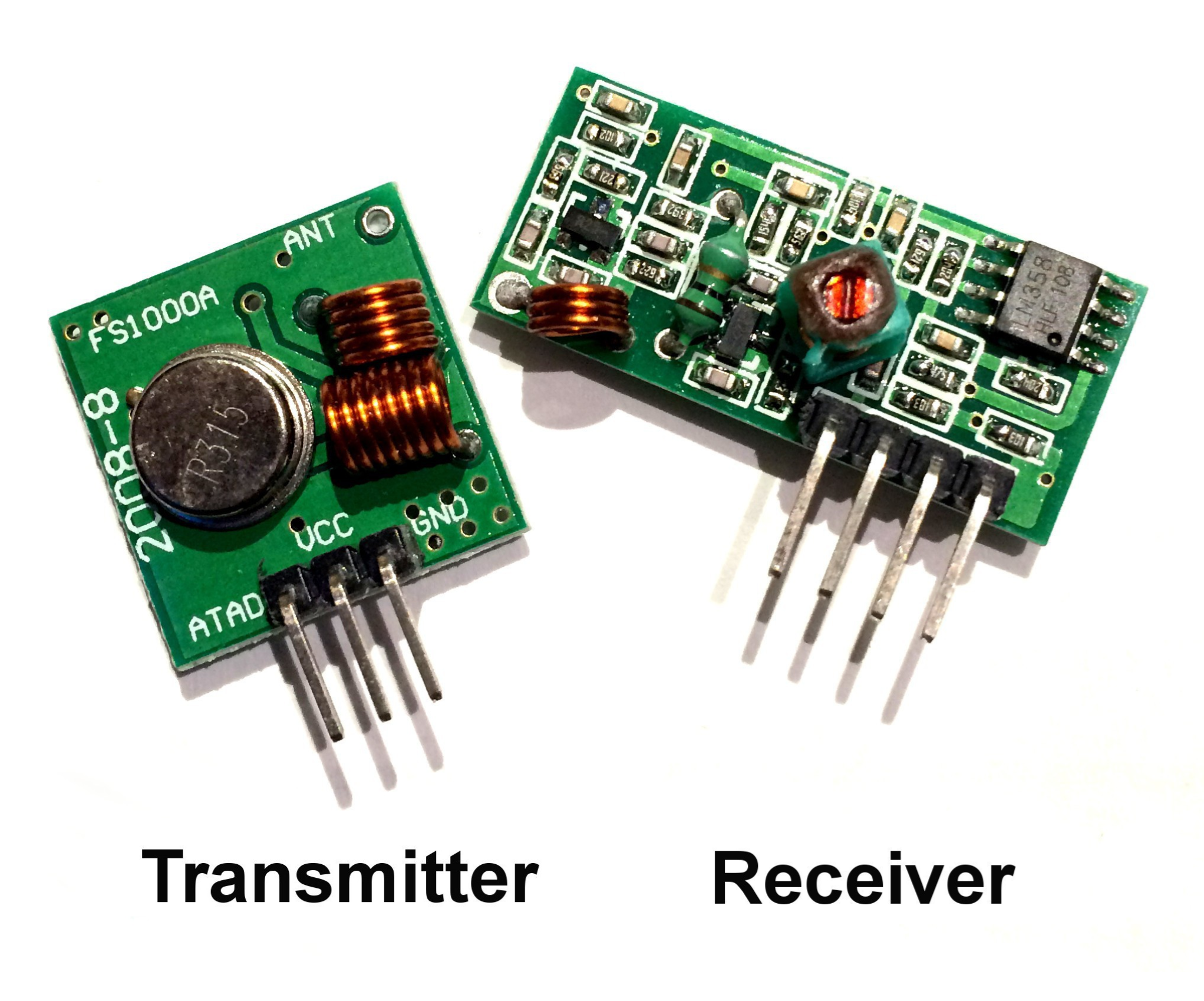

Figur 1. RF-sändare och mottagare

Vad är en RF-sändare?

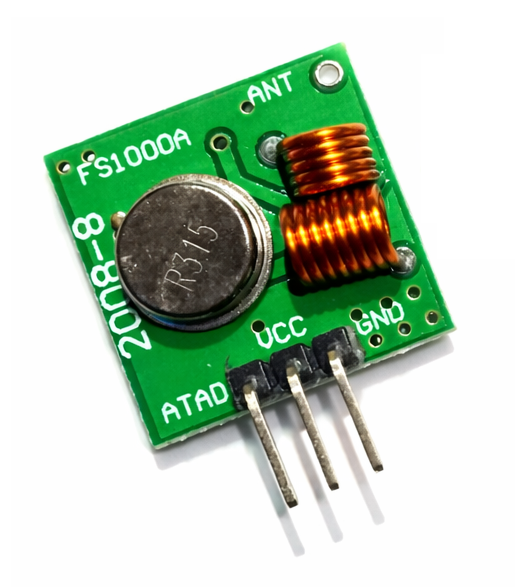

Figur 2. RF-sändarmodul

En RF-sändare är en elektronisk enhet som skickar digital information via trådlösa radiosignaler istället för ledningar.Den fungerar som sändande sida av ett trådlöst kommunikationssystem och omvandlar elektrisk data till en signal som kan färdas genom luften.Sändaren ansluts till en mikrokontroller eller sensorutgång och skickar informationen till en antenn för sändning.Det används ofta i fjärrkontroller, trådlösa switchar, larm och IoT-enheter.Den fungerar som källan som levererar data från en plats till en annan utan fysisk anslutning.

Vad är en RF-mottagare?

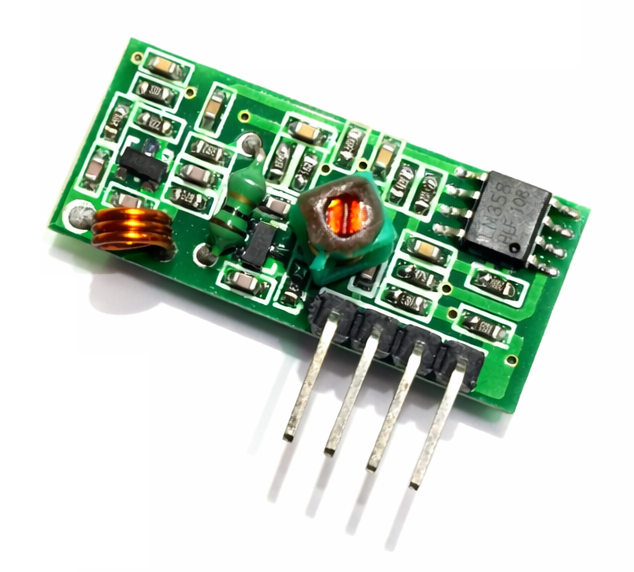

Figur 3. RF-mottagarmodul

En RF-mottagare är en elektronisk enhet som fångar upp trådlösa radiosignaler och omvandlar dem tillbaka till användbar digital data.Den fungerar som den mottagande sidan av en trådlös kommunikationslänk och lyssnar efter signaler som sänds genom luften.Mottagaren ansluts till en mikrokontrolleringång så att den mottagna informationen kan styra enheter eller utlösa åtgärder.Dessa moduler används i stor utsträckning inom hemautomation, trådlösa sensorer, fjärrklockor och robotik.Mottagaren samlar in överförd data och gör den läsbar igen av elektroniska kretsar.

Arkitektur för en RF-sändare och mottagare

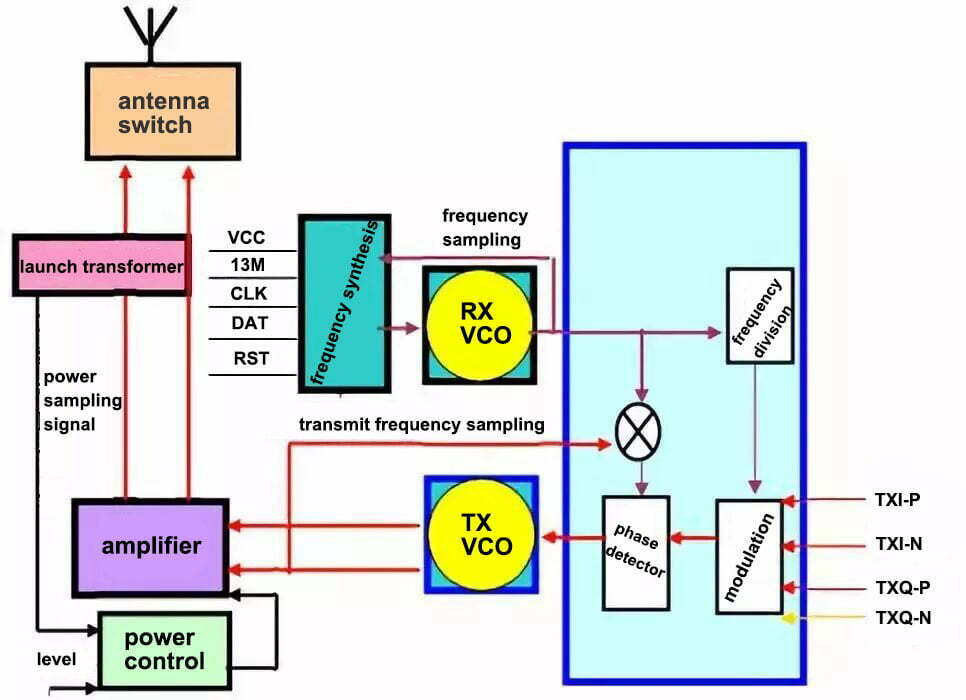

Figur 4. RF-transceiverarkitektur

Inuti en sändarkrets börjar signalvägen vid ingångsstyrledningarna och flyttas till frekvenssyntessektionen.Signalen passerar sedan genom sändnings-VCO-blocket och fortsätter mot förstärkningssteget.Efter förstärkning når den antennomkopplingssektionen och går slutligen ut genom antennterminalen.I mottagarvägen ansluter antennen först till den främre sektionen och matar signalen in i mottagar VCO-blocket.Därifrån flödar signalen in i detekterings- och bearbetningsblocken placerade i sekvens.Den slutliga utgången lämnar bearbetningssektionen och når de externa datautgångsstiften.

Arbetsprincip för RF-sändare och mottagare

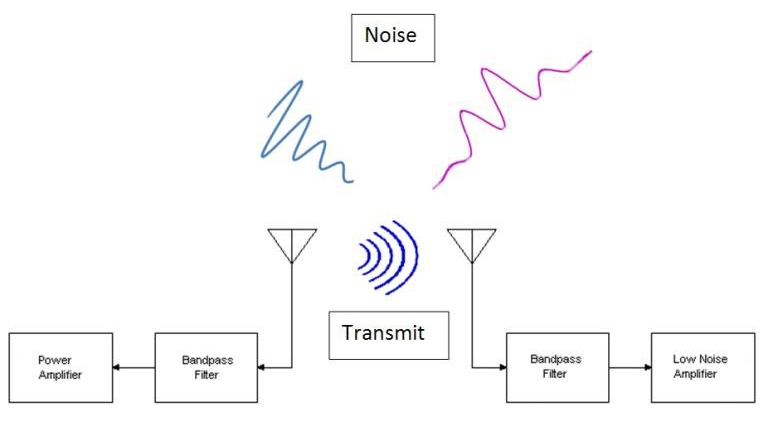

Figur 5. Arbetsprocess för RF-kommunikation

Processen startar när digital data tillhandahålls till sändaren.Sändaren skickar informationen som en radiosignal till fritt utrymme genom en antenn.Signalen färdas sedan över luften där den kan stöta på avstånd och omgivande störningar.En mottagare placerad inom räckvidd fångar denna inkommande signal.Den mottagna signalen omvandlas sedan tillbaka till användbar elektrisk data.Slutligen levereras den återvunna datan till en styrenhet eller utmatningsenhet för att utföra den avsedda åtgärden.

RF-sändare och mottagare Pinout-diagram

RF-sändare Pinout

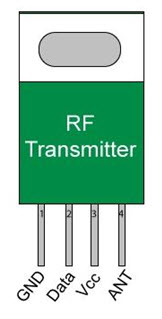

Figur 6. RF-sändarens pinout

Pin	Namn	Funktion
1	GND	Mark referensanslutning
2	Data	Digitala data ingång
3	VCC	Strömförsörjning ingång
4	ANT	Antenn utgångsanslutning

RF-mottagare Pinout

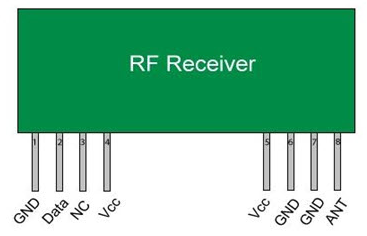

Figur 7. Pinout för RF-mottagare

Pin	Namn	Funktion
1	GND	Mark referensanslutning
2	Data	Digitala data utgång
3	NC	Ej ansluten
4	VCC	Strömförsörjning ingång
5	VCC	Strömförsörjning ingång
6	GND	Mark referensanslutning
7	GND	Mark referensanslutning
8	ANT	Antenningång anslutning

Typer av RF-sändare

RF-sändare kan grupperas efter hur radiosignalen skapas och hur information placeras på den signalen.Klassificeringen nedan fokuserar endast på signalgenerering och moduleringsmetod.

Kontinuerlig vågsändare (CW).

En Continuous Wave (CW)-sändare är en radiosändare som producerar en stabil bärvågssignal utan extra informationsmönster.Den genererar en konstant RF-utgång vid en fast frekvens och amplitud.Eftersom bärvågen är omodulerad förblir signalen enhetlig under överföring.Denna typ av RF-sändare används i stor utsträckning i morsekodkommunikation och signaleringssystem.Det är också vanligt i testutrustning där en stabil RF-referenssignal krävs.CW-sändare är värderade för sin enkelhet och stabila frekvensutgång.

Analog modulerad sändare

En analog modulerad sändare är en radiosändare som placerar kontinuerlig analog information på en bärvåg.Informationssignalen ändrar bärarens amplitud eller frekvens och bildar AM- eller FM-överföring.Detta gör att ljud eller sensorsignaler kan färdas genom trådlösa radiokommunikationssystem.Analoga RF-sändare används ofta i sändningsradio, ljudlänkar och trådlösa mikrofoner.Den sända vågformen följer direkt formen på den ursprungliga analoga signalen.På grund av detta bevarar den variationer som röst- och musikmönster.

Digital modulerad sändare

En digital modulerad sändare är en radiosändare som sänder diskreta datavärden med hjälp av definierade signaltillstånd.Den omvandlar binär information till RF-mönster med ASK-, FSK- eller PSK-moduleringsmetoder.Varje tillstånd representerar en digital bit eller symbol snarare än en kontinuerlig vågform.Dessa sändare används i fjärrkontroller, telemetrisystem och trådlösa sensornätverk.Signalen växlar mellan specifika nivåer istället för att variera smidigt.Detta tillvägagångssätt möjliggör tillförlitlig överföring av kodad digital data.

IF-baserad / PLL-baserad RF-sändare

En IF-baserad eller PLL-baserad RF-sändare är en sändare som genererar sin utfrekvens genom kontrollerad frekvenssyntes.Den producerar först en referensfrekvens och låser sedan den slutliga RF-signalen med hjälp av en faslåst slinga.Frekvensen kan ställas in exakt och hållas stabil över tid.Många kommunikationsmoduler använder denna metod för att upprätthålla korrekt kanalavstånd.Generering av mellanfrekvens hjälper till att producera konsekvent RF-utsignal över driftsband.Denna design är vanlig i kommunikationsmoduler och programmerbara radioenheter.

Direktkonvertering (Zero-IF)-sändare

En direktkonvertering eller noll-IF-sändare är en sändare som omvandlar basbandsdata direkt till en RF-signal.Basbandssignalen kombineras med en bärfrekvens utan mellansteg.Detta tar bort behovet av ett separat frekvensöversättningssteg.Det förenklar kretsdesign och minskar antalet komponenter.Metoden används flitigt i moderna integrerade trådlösa transceivrar.Det möjliggör kompakta radiomoduler med effektiv signalgenerering.

Typer av RF-mottagare

RF-mottagare kan klassificeras efter hur de upptäcker och återställer inkommande radiosignaler.Kategorierna nedan fokuserar endast på detektionsarkitektur.

Kristallmottagare

En kristallmottagare är en enkel passiv radiomottagare som upptäcker signaler med hjälp av resonans och likriktning.Den använder en avstämd krets för att välja önskad radiofrekvens.En diod omvandlar sedan RF-signalen till en elektrisk utgång.Konstruktionen kräver ingen extern strömförsörjning för grundläggande drift.Kristallmottagare användes i stor utsträckning i tidiga radiokommunikationsapparater.De är fortfarande populära för pedagogiska demonstrationer och enkla radioexperiment.

TRF (Tuned Radio Frequency) mottagare

En TRF-mottagare är en mottagare som bearbetar signaler med hjälp av flera avstämda förstärkningssteg vid samma frekvens.Varje inställt steg väljer önskad station samtidigt som närliggande frekvenser avvisas.Signalen förblir på sin ursprungliga frekvens genom hela vägen.Denna arkitektur användes i tidiga sändningsradiodesigner.Det ger enkel inställning med justerbara resonanskretsar.TRF-mottagare visar tydligt grundläggande radiomottagningsprinciper.

Superheterodyne mottagare

En superheterodynmottagare är en mottagare som omvandlar den inkommande RF-signalen till en fast mellanfrekvens.Denna omvandling möjliggör enklare filtrering och konsekvent signalbehandling.Mottagaren skiftar olika ingångsfrekvenser till samma interna arbetsfrekvens.Detta tillvägagångssätt förbättrar selektiviteten och stabil signalhantering.Det blev standarddesignen för de flesta radiokommunikationsutrustningar.Många moderna kommunikationsenheter använder fortfarande denna arkitektur.

Direktkonvertering (Zero-IF) mottagare

En direktkonverteringsmottagare är en mottagare som omvandlar RF-signaler direkt till basbandssignaler.Den inkommande radiofrekvensen översätts direkt till en användbar lågfrekvent utgång.Detta tar bort behovet av mellanfrekvensbehandling.Arkitekturen stöder kompakta och integrerade radiodesigner.Det används ofta i trådlösa kommunikationsmoduler med kort räckvidd.Metoden möjliggör enkel signalåtervinning i integrerade kretsar.

Superregenerativ mottagare

En superregenerativ mottagare är en mottagare som upptäcker signaler med hjälp av kontrollerade svängnings- och släckcykler.Kretsen bygger och kollapsar upprepade gånger svängningar för att detektera RF-närvaro.Detta skapar ett mycket känsligt svar på inkommande signaler.Designen kräver endast ett fåtal komponenter.Det används ofta i billiga fjärrkontrollmottagare.Mottagaren fungerar effektivt för enkla trådlösa datalänkar.

Software-Defined Radio (SDR) mottagare

En mjukvarudefinierad radiomottagare är en mottagare som behandlar radiosignaler med digital beräkning istället för fasta analoga kretsar.Den inkommande RF-signalen omvandlas till digitala sampel.Mjukvarualgoritmer tolkar och bearbetar sedan signalen.Detta möjliggör flexibel drift utan att byta hårdvara.SDR-mottagare används i forskning, övervakning och flerbandskommunikationssystem.Samma hårdvara kan stödja många signalformat genom programmering.

Driftsparametrar för RF-sändare och mottagare

Dessa moduler definieras av mätbara elektriska och radiospecifikationer.Tabellen listar vanliga tekniska parametrar som används i datablad.

Parameter	Värde
Drift Frekvens	315 MHz / 433,92 MHz
Frekvens Stabilitet	±75 kHz (≈ ±173 ppm @433 MHz)
Uteffekt	10 mW (≈ +10 dBm)
Känslighet	−105 dBm
Tillförsel Spänning	3,0 V – 12 V (normalt 5 V)
Tillförsel Aktuell	Sändare 9–12 mA, mottagare 4–6 mA
Datahastighet	1 kbps – 10 kbps
Kanal Bandbredd	~200 kHz
Modulering Typ	FRÅGA / OKEJ
Antenn Impedans	50 Ω
Drift Temperatur	−20 °C till +70 °C
Harmonisk Emission	< −40 dBc
Stig/fall Tid	~5 µs
Starttid	~5 ms
Arbetscykel	≤ 10 % kontinuerlig överföring

RF-sändare vs RF-mottagare

Båda enheterna fungerar tillsammans i trådlös kommunikation men har olika elektriska roller.

Funktion	RF Sändare	RF Mottagare
Primär Funktion	Skickar trådlös signal	Accepterar trådlös signal
Signal Riktning	Utgående	Inkommande
Dataroll	Källa till information	Destination av information
Elektrisk Utgång	RF-energi utgång	Elektrisk datautgång
Elektrisk Ingång	Digitala data ingång	RF-signal ingång
Antenn Anslutning	Strålar signal	Fångar signal
Energianvändning	Högre under överföring	Sänk standby konsumtion
Kretsroll	Signal generation	Signal återhämtning
Kommunikation Position	Startar punkt	Slutpunkt
Kontroll Gränssnitt	Ansluten till styrenhetens utgång	Ansluten till regulatoringång
Aktivitet Timing	Aktiv när skickar	Aktiv när lyssnar
Energiflöde	Elektrisk → radio	Radio → elektriska
Funktionell Uppgift	Sändning	Ta emot
Operation Utlösare	Data att skicka	Signal upptäckt
Kommunikation Syfte	Leverera meddelande	Tolka meddelande

Tillämpningar av RF-sändare och mottagare

RF-sändare och mottagarpar används i många trådlösa kontroll- och övervakningssystem.

• Fjärrkontrollbrytare och trådlösa reläer

• Hemautomation och smarta belysningssystem

• Trådlösa dörrklockor och trygghetslarm

• Styrsystem för garageport och grind

• Industriell maskinövervakning

• Trådlösa sensornätverk och telemetri

• Robotstyrningskommunikation

• Väderstationer och miljöövervakning

• Leksakskontroller och hobbyelektronik

• Nyckelfria system för fordon

Slutsats

RF-sändare omvandlar elektrisk data till radiovågor, medan RF-mottagare återställer den informationen till användbara digitala signaler.Deras funktion beror på definierade signalvägar, moduleringstekniker och mottagardetekteringsarkitekturer såsom superheterodyn, direktkonvertering och SDR-bearbetning.Olika sändar- och mottagardesigner uppfyller specifika prestandabehov, allt från enkla fjärrlänkar till programmerbara kommunikationssystem.Tillsammans utgör de kärnan av trådlös styrning, avkänning och automationsteknik inom industriell elektronik.
