Sekventiell logik: Principer, enheter, utmaningar och inspektionsmetoder

Den här guiden undersöker de sekventiella logiska kretsarna och bryter ner sina principer, typer och användningsområden.Det förklarar hur minne och logik fungerar tillsammans, vilket gör dessa kretsar viktiga i moderna digitala system.Du lär dig om räknare, register och pulsgeneratorer, samt hur du hanterar utmaningar som klockproblem, återställningsfrågor och signalförstöring.Oavsett om du fixar fel eller förbättrar mönster, erbjuder den här guiden praktiska tips och strategier som hjälper dig att behärska sekventiella logikkretsar.

Katalog

Introduktion

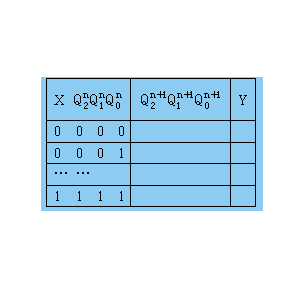

Sekventiella logiska kretsar är en viktig aspekt av digital design, som kännetecknas av deras förmåga att behålla minnet och producera utgångar baserat på både nuvarande ingångar och historiska tillstånd.Till skillnad från kombinationskretsar, som endast förlitar sig på nuvarande ingångar, integrerar sekventiella kretsar minneskomponenter som lagrar tidigare tillstånd, vilket möjliggör dynamiskt och adaptivt beteende.Förhållandet mellan input, minne och utgång representeras ofta i blockdiagram, med kretsens tillstånd som utvecklas genom en återkopplingsmekanism uttryckt som qn+1 = f (x, qn), där x är ingången.Sekventiella kretsar kategoriseras i spärrar, som kontinuerligt svarar på ingångar och flip-flops, som synkroniseras med klocksignaler.Dessa minnesdrivna kretsar spelar en roll i applikationer som datalagring och tillståndsmaskiner, där timing och tillståndsbehållning för systemfunktionalitet.Att förstå samspelet mellan minne och logik i dessa kretsar är nyckeln till att utforma effektiva och avancerade digitala system.

Tre logiska enheter

Sekventiella logiska kretsar är stora för arkitekturen för samtida digitala system, med deras klassificering som ofta hänger på distinkta logiska funktioner.Det här avsnittet undersöker tre viktiga enheter som kapslar in kärnattributen för sekventiella logiska kretsar och belyser deras applikationer och operativa mekanismer.

Disk

I kärnan omfattar en räknor vippor som är skickliga på att stämma inmatade pulser (CP).Utgången från en räknare är i sig bunden till sitt nuvarande tillstånd, och det maximala antalet ingångspulser kallas "modulo", representerad som M. Till exempel identifieras en räknare med M = 6 som en hexadecimal räknare, illustrerarSamspelet mellan räkningskapacitet och praktiska tillämpningar."Modulo" avgränsar antalet giltiga tillstånd som räknaren kan visa för olika användningsområden, till exempel digitala klockor och frekvensdelare.

Räknare kan kategoriseras baserat på olika egenskaper, inklusive räkningssystem (binär, decimal, godtycklig), räkningsriktning (upp, ner, reversibel) och synkronisering (asynkron kontra synkron).Varje klassificering uppfyller en specifik roll i digital design och ger möjlighet att välja den mest lämpliga typen för vissa applikationer.Synkrona räknare gynnas ofta i höghastighetsscenarier på grund av deras förutsägbara timingattribut, medan asynkrona räknare kan hitta sin plats i enklare mönster där hastigheten är mindre kritisk.

Register

Register är specialiserade kretsar utformade för att hålla siffror, driftsresultat eller instruktioner, fungera som tillfälliga lagringsplatser inom digitala system.En delmängd som kallas skiftregister möjliggör lateral förskjutning av lagrade data som svar på skiftpulser, vilket möjliggör datamanipulation och överföring.Anpassningsförmågan hos register och skiftregister gör dem komponenter i datorer och olika digitala enheter.Varje flip-flop i ett register kan lagra en enda bit binär data, vilket gör att N-flip-flops kollektivt behåller N-bitar.

Egenskapen med flip-flops i register är deras förmåga att ställa in värden på 0 eller 1, oavsett deras konfiguration vare sig det är synkron, master-slav eller kantutlös.Denna mångsidighet är behov av att utföra komplexa operationer, såsom aritmetiska beräkningar eller databuffring.Utformningen av register kan påverka systemprestanda, särskilt när det gäller hastighet och effektivitet, eftersom de ofta dikterar takten vid vilken data kan nås och behandlas.

Sekventiell pulsgenerator

En sekventiell pulsgenerator är en enhet som genererar pulssignaler arrangerade i en förutbestämd sekvens över tid.Dessa generatorer är bra i digitala system och tillhandahåller nödvändiga tidssignaler som styr enheter vid utförande av beräkningar eller operationer i en specifik ordning.Möjligheten att producera exakta tidsignaler används för att synkronisera olika komponenter inom ett system, vilket säkerställer att operationerna utvecklas i rätt sekvens och vid rätt ögonblick.

I kommunikationssystem kan till exempel dessa generatorer skapa klocksignaler som reglerar dataöverföring.I kontrollsystem orkestrerar de tidpunkten för mekaniska operationer.Effektiviteten hos en sekventiell pulsgenerator kan i hög grad påverka den totala prestandan och tillförlitligheten för ett digitalt system, vilket understryker nödvändigheten av design och tankeväckande övervägande av tidsparametrar.

Funktioner och utmaningar

Sekventiella logiska kretsar skiljer sig från kombinationskretsar eftersom deras utgångar inte bara beror på nuvarande ingångar utan också på tidigare tillstånd.Denna förmåga att "komma ihåg" gör det möjligt för dem att hantera funktioner som flip-flops, räknare och register, som är bra i applikationer som sträcker sig från grundläggande timers till avancerade digitala system.Förtroendet på historiska inmatningsdata introducerar komplexitet.Till exempel beror ett flip-flops tillstånd på dess nuvarande input och tidigare tillstånd, vilket gör timing och synkronisering.Förseningar eller missförhållanden kan orsaka fel.Felsökning av dessa kretsar involverar ofta simuleringar och testmetoder som att observera tillstånd och manipulera insatser för att hitta avvikelser.Input-output-sekvenser och använder simuleringsprogramvara för att analysera kretsbeteende över tid, hjälpa dem att identifiera och lösa fel.Förstå interaktionen mellan tidigare och nuvarande ingångar, säkerställer sekventiella kretsar pålitligt.

Klockfrågor: Säkerställa tillförlitlig timing

Klocksignaler fungerar som hjärtslag för digitala system, vilket säkerställer exakt synkronisering av komponenter.Misslyckanden, som signalförlust, drift (frekvensskift) eller jitter (tidtagningsfluktuationer), kan störa operationerna, vilket kan leda till fel i dataöverföring eller systemkrasch.Andra tar upp dessa problem med redundans (flera klockkällor) och övervakningsverktyg som upptäcker tidiga tecken på misslyckande.Robust klockahantering är bra för system som förlitar sig på exakt tidpunkt, som telekommunikation eller bilapplikationer.Proaktivt hantering av klocksignaler säkerställer tillförlitlighet och prestanda.

Återställningsfel: Betydelsen av pålitliga återställningar

En återställningsfunktion återställer system till ett känt tillstånd efter fel.Svaga återställningssignaler orsakade av dålig design, otillräcklig kraft eller störningar kan resultera i felaktig initialisering, vilket kan leda till oberäkneliga beteende eller krascher.Andra stärker återställning tillförlitlighet genom att lägga till pull-up-motstånd, minska brus med avslagstekniker och testa återställningsförhållanden med simuleringar.Effektiva återställningsmekanismer är bra för systemstabilitet, säkerställer smidig drift och minskar risken för fel i applikationer.

Bussfel: Orsaker och lösningar

Bussfel stör flödet av instruktioner och data, ofta härrörande från förarproblem (t.ex. föråldrad programvara) eller felaktig hårdvara (t.ex. minne eller gränssnitt).Dessa fel kan få allvarliga konsekvenser, såsom felaktiga medicinska doser eller funktionsfel.Att förhindra bussfel innebär regelbundna drivrutinuppdateringar, hårdvaruinspektioner och använda felkontrollmetoder som paritetskontroller.Dessa strategier hjälper till att upprätthålla dataintegritet och systemtillförlitlighet, särskilt i miljöer där misslyckanden kan ha allvarliga effekter.

Avbrottsproblem: Hantera avbrottsutmaningar

Avbrott tillåter mikroprocessorer att prioritera uppgifter men problem som falska signaler (linjeadhesion), störningar eller felaktig hantering kan störa programutförandet.Att ta itu med dessa problem kräver skärmning mot störningar, avvisande tekniker och förädlingsprotokoll genom testning.Väl utformade system förutser avbrottsproblem genom att använda felkontroll, redundans och iterativ förbättring.Detta säkerställer tillförlitlig prestanda även under utmanande förhållanden, vilket återspeglar vikten av noggrann design och testning.

Signalnedbrytning: Att upprätthålla dataintegritet

Långa parallella bussar står inför signalnedbrytningsproblem som övergång (störningar mellan linjer) och brus från miljöfaktorer eller elektromagnetisk störning (EMI).Dessa problem kan leda till datafel och systemfel.Många stridssignalnedbrytning med skärmning, differentiell signalering och noggrann design, såsom avståndstrådar eller med kortare kablar.Att förstå och hantera dessa utmaningar säkerställer tillförlitlig kommunikation i elektroniska system, även under förändrade förhållanden.

Inspektionsmetod

Vid reparation av sekventiella logikkretsar är det viktigt att först förstå systemets arkitektur och kretsdesign.En detaljerad inspektion av fel kan göra felsökning mer effektiv genom att minska potentiella problem.I avancerade system som medicintekniska produkter kan inbyggda självdiagnostiska verktyg hjälpa till att identifiera problem och visa hur teknik kan förbättra underhållspraxis.

Kontrollera strömförsörjningen

Sekventiella logikkretsar förlitar sig ofta på strömförsörjning som ± 5V, ± 15V eller ± 12V.Fel som instabila spänningar eller kortkretsar kan orsaka systemfel, som svarsfrihet eller ojämnt beteende.Felaktiga kondensatorer är en vanlig orsak till kortkretsar och kan detekteras med hjälp av en aktuell tracker.Att hålla en strömförsörjningslogg kan hjälpa till att förutsäga problem innan de inträffar.

Kontrollera klockan

Klockkretsar, tillverkade med kvartskristaller eller RC -oscillatorer, säkerställer exakt tidpunkt.Kvartkristaller är känsliga och bör inspekteras noggrant.Verktyg som oscilloskop eller logikprober kan mäta klocksignalens frekvens, amplitud och fas för att identifiera problem.Att etablera en baslinje för normalt klockbeteende kan göra det enklare att upptäcka avvikelser.

Kontrollera bussen

Verifiera pulsaktivitet på bussen med en logisk sond för att säkerställa korrekt funktionalitet.Om ingen aktivitet hittas ska du undersöka busschauffören och insignalerna.Motståndsmätningar kan också hjälpa till att diagnostisera bussfrågor.Att hålla register över tidigare bussfel kan ge användbar insikt för framtida felsökning.

Kontrollera kritiska pulssignaler

Kontrollsignaler som återställning, aktivering och minnesläsning bör övervakas med logikprober eller oscilloskop.Friska signaler indikerar att den integrerade kretsen (IC) fungerar korrekt, medan avvikelser kan peka på programbås eller andra problem.Regelbundet dokumenterande signalbeteende kan hjälpa till att diagnostisera återkommande problem snabbare.

Kontrollera gränssnittet

Lösa eller felanpassade anslutningar kan orsaka prestandaproblem.Rengöring och säkert återanslutning av gränssnitt kan lösa många fel.Externa kommunikationslinjer är sårbara för elektromagnetisk störning (EMI), vilket kan störa dataöverföring.Skärmning och identifiering av EMI -källor är effektiva förebyggande åtgärder.Att använda en checklista för gränssnittskontroller säkerställer grundligt underhåll.Att upprätthålla sekventiella logikkretsar kräver både tekniska och lektioner.Att tillämpa bästa praxis och lära av tidigare reparationer kan förbättra tillförlitligheten och effektiviteten vid felsökning av dessa system.
