Slide Switch Guide: Hur det fungerar, typer och kretsapplikationer

I den här artikeln kommer du att lära dig vad en skjutreglage är och hur den används för att styra flödet av el i en krets.Du kommer att förstå dess symbol, inre konstruktion och arbetsprincip.Du kommer också att utforska de olika typerna av skjutreglage, deras elektriska specifikationer, fördelar, begränsningar och vanliga tillämpningar.Dessutom kommer du att se hur skjutreglage kan jämföras med vipp- och paddelbrytare och hur du väljer rätt för en krets.

Katalog

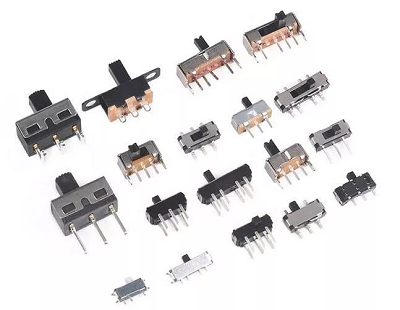

Bild 1. Skjutomkopplare

Vad är en Slide Switch?

En skjutomkopplare är en liten manuell elektromekanisk strömbrytare som används för att styra flödet av elektrisk ström i en krets.Den fungerar genom att flytta en liten reglage från en position till en annan för att slå PÅ eller AV en krets eller för att ändra dess anslutning.Skjutomkopplare finns vanligtvis i elektroniska enheter, kretskort och kontrollpaneler eftersom de är kompakta och lätta att använda.De gör det möjligt att manuellt aktivera eller inaktivera elektrisk kraft med en enkel glidande rörelse.På grund av sin tillförlitlighet och enkla design används skjutreglage i stor utsträckning inom hemelektronik, strömkontroller och små elektroniska moduler.

Symbol för en skjutreglage

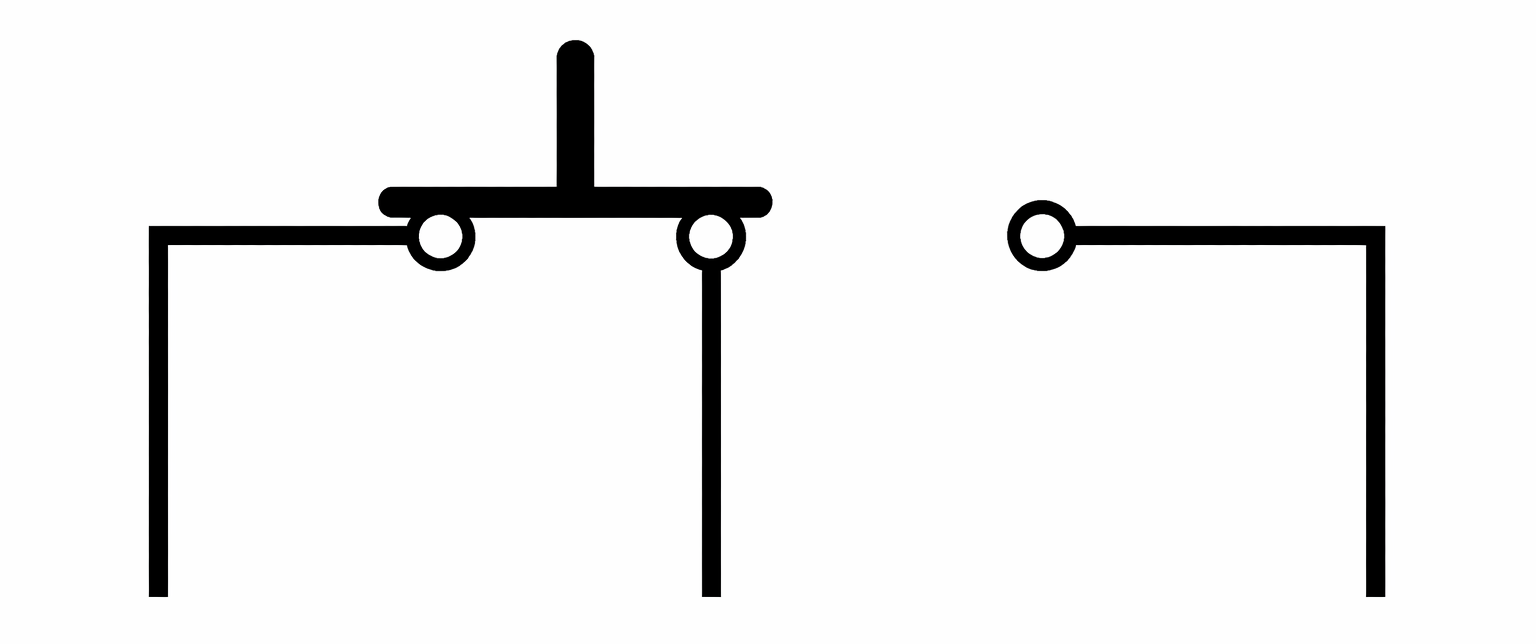

Figur 2. Skjutomkopplarsymbol

I elektriska scheman representerar en skjutomkopplarsymbol den omkopplingsanordning som används för att öppna eller stänga en elektrisk krets.Symbolen består vanligtvis av fasta anslutningspunkter och en rörlig linje som indikerar kopplingsvägen mellan plintarna.Detta diagram hjälper oss att förstå hur switchen kopplar samman olika delar av en krets.Den exakta symbolen kan variera något beroende på strömbrytarkonfigurationen som visas i diagrammet.Användning av standardschematiska symboler säkerställer att kretsscheman förblir tydliga, konsekventa och lätta att tolka under elektronisk design och felsökning.

Konstruktion av en skjutreglage

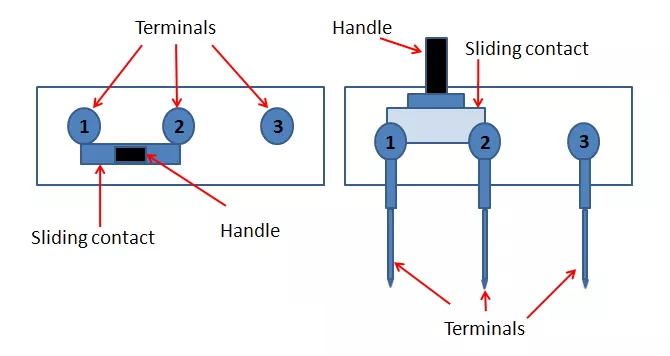

Figur 3. Konstruktion av en skjutreglage

• Handtag (skjutreglage)

Handtaget är den yttre delen av skjutreglaget som flyttas med ett finger.Den är vanligtvis gjord av plast eller ett hållbart isoleringsmaterial för att säkerställa säker manuell drift.Handtaget rör sig horisontellt längs en fast bana för att flytta de interna kontakterna inuti strömbrytaren.

• Glidande kontakt (flyttande kontakt)

Glidkontakten är den rörliga ledande delen som är fäst vid glidmekanismen.Den är vanligtvis gjord av metall för att säkerställa god elektrisk kontakt mellan terminalerna.Denna komponent rör sig fysiskt över olika kontaktpunkter när skjutreglaget flyttas.

• Terminaler

Terminaler är metallstiften som ansluter skjutomkopplaren till en elektrisk krets.De sträcker sig från omkopplarens kropp så att de kan lödas på ett kretskort (PCB).Varje terminal fungerar som en anslutningspunkt mellan omkopplaren och kretsens externa ledningar.

• Bostäder

Huset är det yttre höljet som omsluter och skyddar de interna komponenterna i skjutomkopplaren.Den är vanligen gjord av plast eller metall för att ge mekanisk styrka och isolering.Huset håller de inre delarna i linje och skyddar dem från damm, skador och yttre störningar.

Arbetsprincipen för en skjutreglage

Arbetsprincipen för en skjutomkopplare är baserad på rörelsen av ett glidande ställdon som ändrar anslutningen mellan interna kontakter.När du trycker skjutreglaget åt sidan kommer den interna kontakten i linje med en specifik terminal inuti omkopplaren.Denna inriktning fullbordar antingen den elektriska banan eller bryter anslutningen beroende på omkopplarens läge.Om kontakten överbryggar två terminaler kan elektrisk ström flyta genom kretsen.När skjutreglaget rör sig bort från kontaktpunkten avbryts kretsbanan och strömmen slutar flyta.Denna enkla glidande rörelse gör att omkopplaren manuellt styr det elektriska tillståndet för en krets.På grund av denna enkla mekanism ger skjutreglage tillförlitlig manuell kontroll i många elektroniska system.

Typer av skjutreglage

SPDT Slide Switch

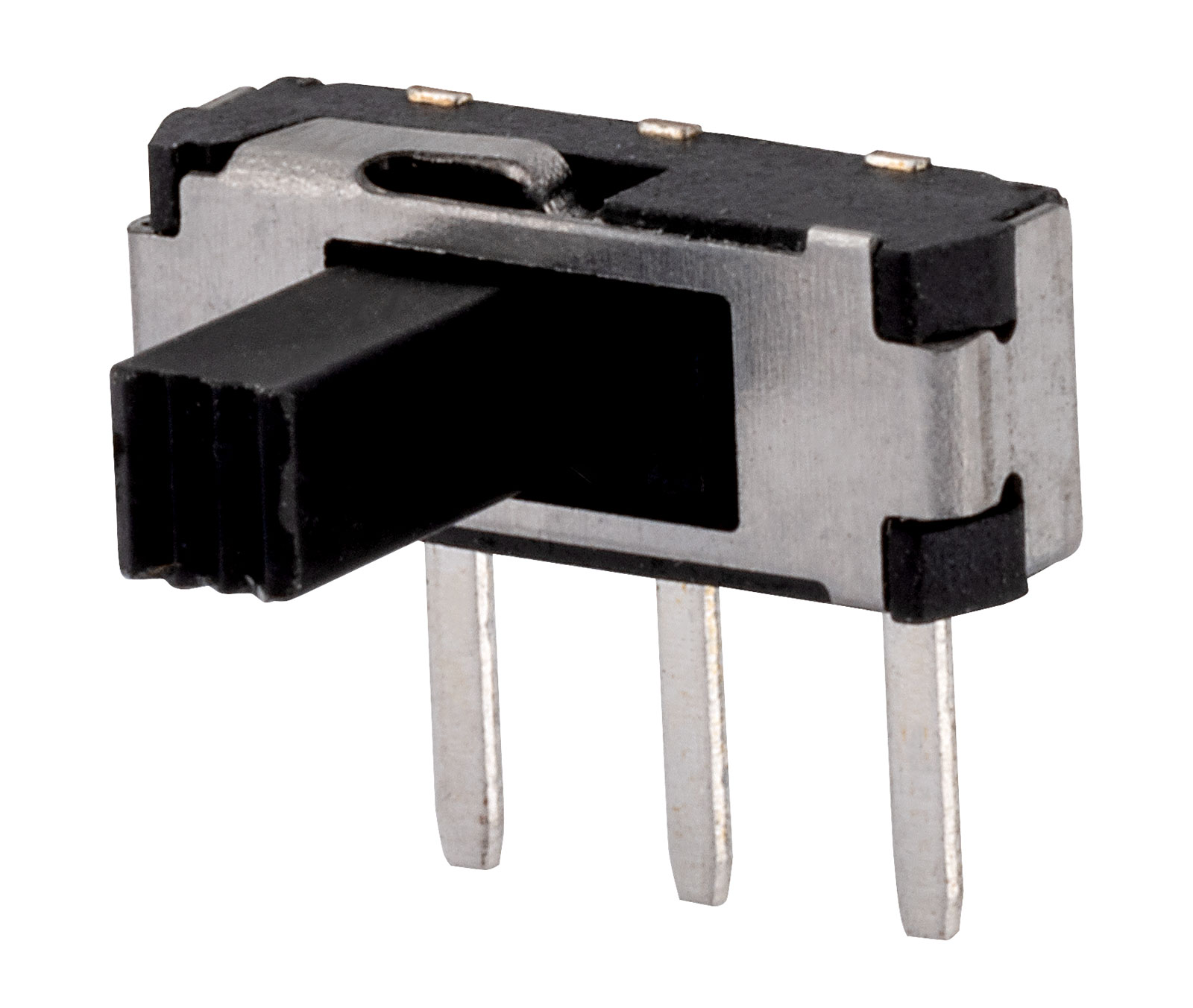

Figur 4. SPDT-skjutomkopplare

En SPDT (Single Pole Double Throw) skjutomkopplare är en omkopplare som ansluter en ingångsterminal till en av två möjliga utgångsterminaler.Den innehåller en enda rörlig kontakt som kan glida mellan två olika anslutningspunkter.När skjutreglaget flyttas till en position ansluts ingångsterminalen till den första utgångsterminalen.När skjutreglaget flyttas till andra sidan ändras anslutningen till den andra utgångsterminalen.Denna omkopplingsåtgärd gör att en enda kretsväg kan omdirigeras mellan två olika elektriska vägar.Konstruktionen som visas i figuren illustrerar hur det skjutbara ställdonet ändrar anslutningen mellan plintarna när det rör sig.På grund av detta enkla omkopplingsarrangemang används vanligtvis SPDT-skjutomkopplare för grundläggande signal- eller kretsval.

SPST Slide Switch

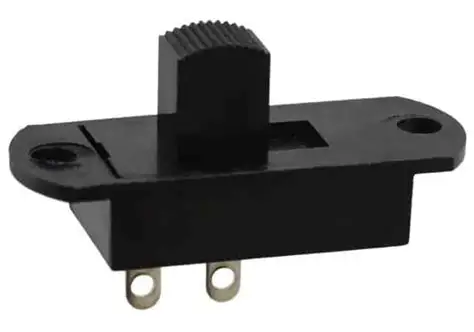

Bild 5. SPST-skjutomkopplare

En SPST (Single Pole Single Throw) skjutomkopplare är den enklaste typen av skjutomkopplare som används för att styra en enskild elektrisk krets.Den har en ingångsterminal och en utgångsterminal som antingen är anslutna eller frånkopplade genom glidverkan.När skjutreglaget flyttas till PÅ-läget länkar den interna kontakten samman de två terminalerna.När skjutreglaget flyttas till AV-läget separeras kontakten och den elektriska banan bryts.Denna enkla mekanism fungerar som en grundläggande ON/OFF-kontroll för elektrisk ström.Strukturen som visas i figuren visar hur skjutreglaget växlar mellan två positioner för att styra anslutningen.På grund av sin enkelhet används SPST-skjutomkopplaren flitigt för enkla strömbrytarfunktioner.

DPST-skjutomkopplare

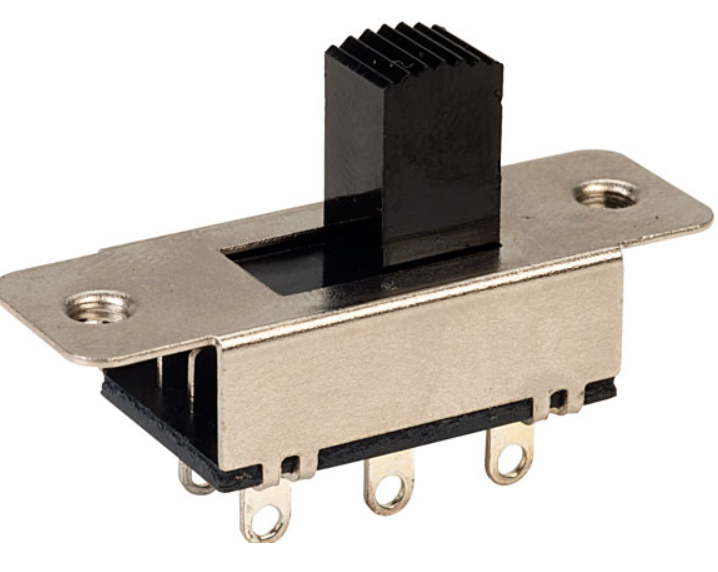

Bild 6. DPST-skjutomkopplare

En DPST (Double Pole Single Throw) skjutomkopplare är utformad för att styra två oberoende kretsar samtidigt med en enda glidfunktion.Den innehåller två separata interna kopplingsvägar som rör sig tillsammans när skjutreglaget manövreras.När skjutreglaget trycks till ON-läget ansluts båda kretsarna samtidigt.När den flyttas till OFF-läget öppnas båda anslutningarna samtidigt.Denna design gör att två elektriska ledningar kan kopplas ihop med en enda manuell kontroll.Konfigurationen som visas i figuren återspeglar hur en glidrörelse påverkar två interna kopplingsvägar.DPST-skjutomkopplare används vanligtvis när två kretsar måste styras tillsammans på ett synkroniserat sätt.

DPDT-skjutomkopplare

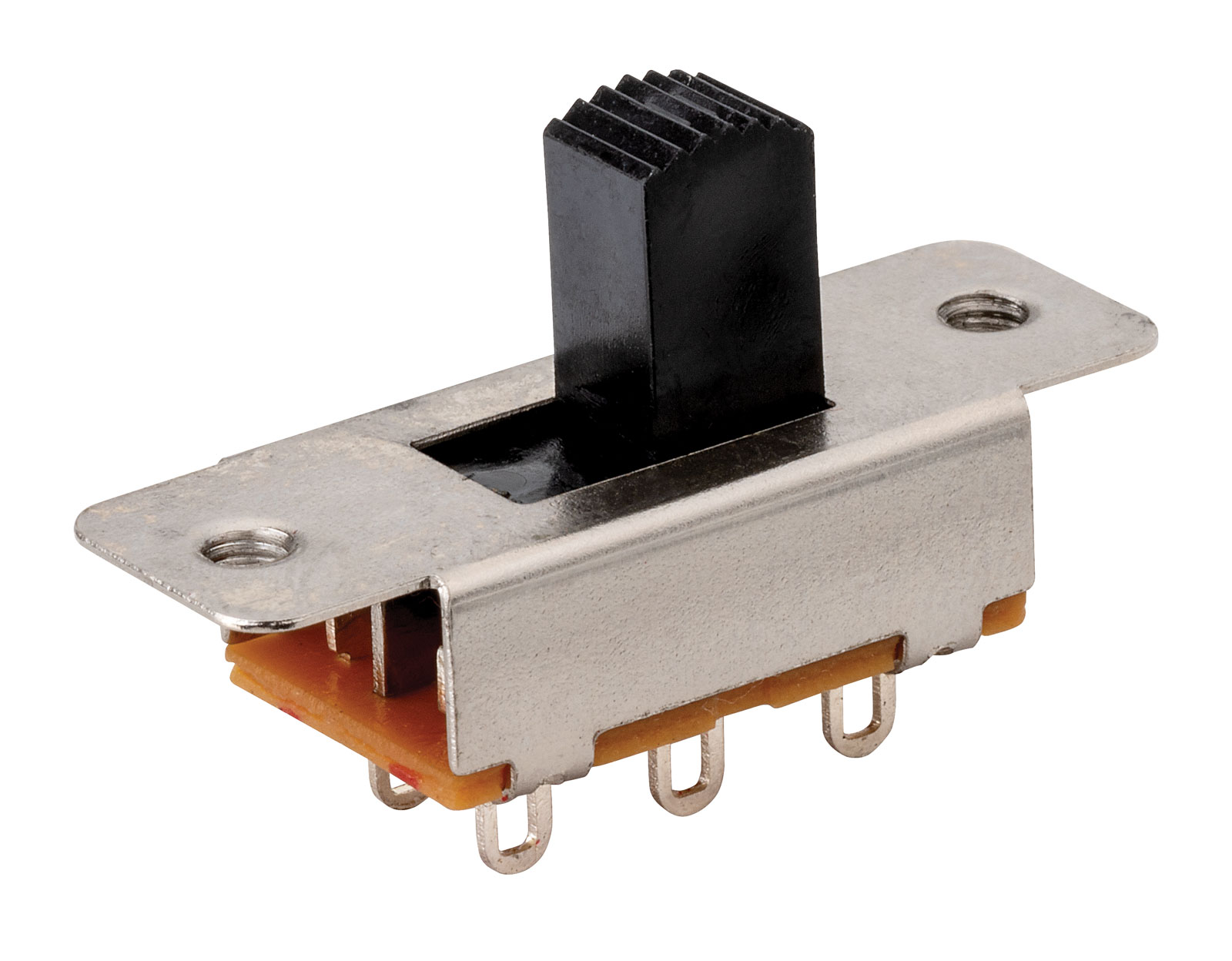

Figur 7. DPDT-skjutomkopplare

En DPDT (Double Pole Double Throw) skjutomkopplare är en omkopplingsenhet som kan styra två separata kretsar och växla var och en mellan två olika utgångsvägar.Den innehåller två poler, var och en med två möjliga anslutningspunkter.När reglaget rör sig ändrar båda kretsarna sina anslutningspositioner samtidigt.Detta gör att varje krets kan växla mellan två olika terminalvägar beroende på skjutreglagets position.Omkopplingsstrukturen som illustreras i figuren visar hur flera terminaler är anordnade för att stödja denna dubbla omkopplingsfunktion.På grund av denna förmåga ger en DPDT-skjutomkopplare flexibel kopplingskontroll för kretsar som kräver två samtidiga anslutningsändringar.

Elektriska specifikationer för skjutreglage

Parameter	Specifikation
Märkspänning	12 V – 50 V DC typiskt märkvärde för små PCB-skjutomkopplare
Aktuellt betyg	0,3 A – 3 A beroende på brytarstorlek och kontaktdesign
Kontakta motståndet	≤ 20 mΩ typiskt när kontakter är slutna
Isolationsmotstånd	≥ 100 MΩ vid 500 V DC
Dielektrisk styrka	500 V – 1000 V AC i 1 minut mellan plintarna
Drifttemperaturområde	−20°C till +85°C typiskt driftsområde
Mekaniskt liv	10 000 – 50 000 växlingscykler
Elektriskt liv	5 000 – 10 000 kopplingscykler under nominell belastning
Terminaltyp	PCB genomgående stift eller lödstiftsterminaler
Kontaktmaterial	Silverpläterade kontakter i kopparlegering eller mässing
Kontaktbetyg	0,3 A vid 50 V DC eller 3 A vid 12 V DC (vanliga klassificeringar)
Växlingskraft	100 gf – 300 gf reglagemanövreringskraft
Resavstånd	2 mm – 4 mm glidrörelse mellan positionerna
Isoleringsmaterial	Högtemperatur termoplast (UL94 V-0 klassad)
Terminalavstånd	2,54 mm – 5,08 mm standard PCB-delning

Fördelar och begränsningar med skjutreglage

Skjutomkopplare används i elektroniska kretsar eftersom de är enkla, billiga och lätta att använda, men de har också vissa begränsningar.

Fördelar med skjutreglage

• Enkel manuell kontroll gör skjutreglage lätta att använda i många elektroniska enheter.

• Kompakt storlek gör att de enkelt passar på små kretskort och bärbar utrustning.

• Låga tillverkningskostnader gör dem ekonomiska för storskaliga elektroniska produkter.

• Rensa PÅ/AV-läge ger synlig växlingsstatus.

• Pålitlig mekanisk struktur säkerställer stabil kopplingsprestanda i grundläggande kretsar.

• Enkel installation på kretskort med vanliga lödterminaler.

Begränsningar för skjutreglage

• Mekaniska kontakter kan slitas ut efter många växlingscykler.

• Begränsad omkopplingshastighet jämfört med elektroniska eller halvledaromkopplare.

• Liten storlek kan göra manuell manövrering svår i vissa konstruktioner.

• Ej lämplig för omkopplingsapplikationer med hög effekt eller hög ström.

• Exponering för damm eller fukt kan påverka den långsiktiga växlingstillförlitligheten.

Tillämpningar av skjutreglage

1. Konsumentelektronik

Skjutreglage används ofta i små konsumentelektronik såsom radioapparater, högtalare och elektroniska prylar.De gör det möjligt att manuellt styra kraften eller grundläggande funktioner med en enkel glidande rörelse.Deras kompakta storlek gör dem idealiska för enheter med begränsat internt utrymme.

2. Bärbara elektroniska enheter

Många bärbara enheter använder skjutreglage för strömkontroll eller lägesval.Exempel inkluderar handhållen elektronik, batteridrivna moduler och små kommunikationsenheter.Omkopplaren ger en tydlig fysisk position som indikerar om enheten är PÅ eller AV.

3. Elektroniska leksaker

Skjutreglage används ofta i batteridrivna leksaker för att styra ström eller aktivera ljud- och ljusfunktioner.De erbjuder en enkel och hållbar kopplingslösning som lämpar sig för upprepad manuell användning.Deras lilla storlek passar också bra inuti kompakta leksakshöljen.

4. Kontrollpaneler

Industriella eller elektroniska kontrollpaneler inkluderar ibland skjutreglage för att välja driftlägen eller aktivera vissa funktioner.Omkopplaren ger ett tydligt och direkt sätt att manuellt ändra inställningar.Dess enkla handhavande gör det enkelt att styra utrustning.

5. Gör-det-själv-elektronik och prototyper

Skjutomkopplare används ofta i elektroniska projekt, prototypkort och utvecklingssatser.De tillåter att manuellt styra kretstillstånd under testning och experiment.Deras enkla struktur gör dem lätta att integrera i anpassade elektroniska mönster.

6. Batterivalskretsar

Vissa elektroniska system använder skjutreglage för att ansluta eller koppla bort batterikällor inom en krets.Detta gör det möjligt att manuellt hantera strömkällor i små elektroniska enheter.Den glidande funktionen ger ett enkelt sätt att kontrollera anslutningen mellan kraftledningar.

Slide Switch vs Toggle Switch vs Paddle Switch

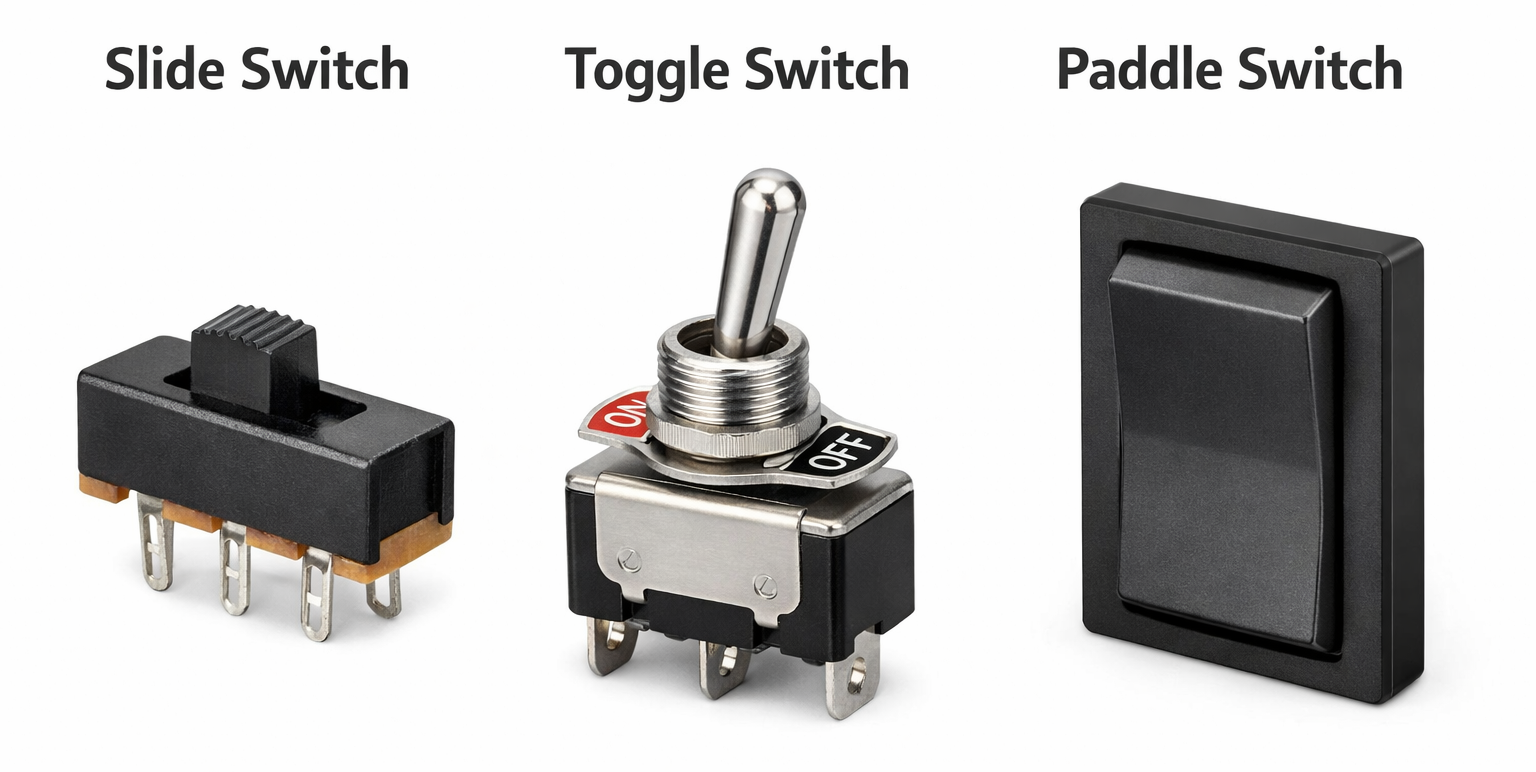

Figur 8. Skjutomkopplare vs växlingsbrytare vs paddelomkopplare

Funktion	Skjutomkopplare	Vippbrytare	Paddelbrytare
Driftsmetod	Glidande rörelse	Spak vändande rörelse	Trycka på en plan paddelyta
Användarinteraktion	Skjut åt vänster eller höger	Vänd spaken uppåt eller nedåt	Tryck på paddeln
Mekanisk design	Kompakt linjär reglage	Spakbaserat ställdon	Stort platt ställdon
Monteringsstil	PCB eller panelfäste	Panelfäste	Vägg- eller panelfäste
Storlek	Liten och kompakt	Medium storlek	Större design
Visuell positionsindikator	Rensa skjutreglagets position	Spakens riktning indikerar tillstånd	Paddelposition indikerar tillstånd
Typisk kontroll	Enkel kretskontroll	Kretskopplingskontroll	Strömkontroll för belysning
Enkel drift	Enkel glidande rörelse	Kräver vridning av spaken	Enkel pressoperation
Installation	Ofta lödd till PCB	Monteras genom panelhål	Monteras i väggplåtar
Enhetsintegration	Används inuti elektroniska enheter	Används i utrustningspaneler	Används i rumsstyrningssystem
Styrprecision	Lämplig för små kretsar	Lämplig för olika kretsar	Designad för manuell rumskontroll
Hållbarhet	Måttlig mekanisk livslängd	Generellt stark mekanisk livslängd	Designad för frekvent manuell användning
Byta stil	Linjär växlingsrörelse	Roterande spakrörelse	Pressbaserad växling
Typisk miljö	Elektronik och små apparater	Industri- eller utrustningspaneler	Bostads- eller byggnadskontroll
Visuell design	Minimal och kompakt	Mekanisk och exponerad	Modern och platt yta

Hur väljer man rätt skjutreglage?

1. Bestäm den elektriska märkningen

Det första steget är att kontrollera de erforderliga spännings- och strömnivåerna för kretsen där omkopplaren kommer att användas.Den valda skjutreglaget måste ha elektriska märkvärden som säkert stöder dessa värden.Att välja en strömbrytare med lämplig klassificering hjälper till att förhindra överhettning och säkerställer stabil kretsdrift.

2. Välj rätt monteringstyp

Skjutomkopplare finns i olika monteringsstilar såsom PCB-montering eller panelmontering.Monteringstypen ska matcha enhetens eller kretskortets mekaniska design.Korrekt montering säkerställer att omkopplaren sitter säkert och fungerar tillförlitligt under drift.

3. Tänk på switchens storlek och dimensioner

Den fysiska storleken på skjutreglaget måste matcha det tillgängliga utrymmet i enheten.Du bör kontrollera omkopplarens dimensioner, terminalavstånd och skjutreglagets färdavstånd.En strömbrytare av rätt storlek säkerställer smidig installation och bekväm drift.

4. Kontrollera det erforderliga antalet stolpar och kast

Olika skjutomkopplarkonfigurationer ger olika anslutningsalternativ för elektriska kretsar.Det erforderliga stång- och kastarrangemanget bör matcha den avsedda kretsstyrningsfunktionen.Genom att välja rätt konfiguration säkerställs att switchen utför den önskade omkopplingsuppgiften.

5. Utvärdera hållbarhet och mekanisk livslängd

Den mekaniska livslängden anger hur många växlingscykler skjutomkopplaren kan utföra innan slitage inträffar.Enheter som kräver frekventa omkopplingar bör använda omkopplare som är utformade för längre mekanisk livslängd.Detta hjälper till att bibehålla tillförlitlig prestanda under långvarig användning.

6. Tänk på miljöförhållandena

Miljöfaktorer som temperatur, luftfuktighet och damm kan påverka switchens prestanda.Att välja en switch designad för den förväntade driftsmiljön förbättrar den långsiktiga tillförlitligheten.Detta är särskilt viktigt för enheter som används i tuffa eller utomhusförhållanden.

Slutsats

Skjutbrytare är enkla och pålitliga enheter som används för att styra elektriska kretsar med en glidande rörelse.Deras ringa storlek, låga kostnad och enkla användning gör dem vanliga i många elektroniska enheter och kretskort.Att förstå deras delar, arbetsprincip, typer och specifikationer hjälper till att välja rätt omkopplare för en krets.Att välja rätt skjutomkopplare baserat på elektrisk klassificering, storlek och konfiguration säkerställer säker och effektiv kretskontroll.
