Grundläggande om temperaturomkopplare du bör känna till

En temperaturbrytare hjälper dig att styra en elektrisk krets genom att slå på eller av den när en inställd temperatur uppnås.I den här artikeln kommer du att lära dig hur en temperaturbrytare fungerar, dess huvuddelar och de olika tillgängliga typerna.Du kommer också att förstå dess fördelar, begränsningar och vanliga användningsområden i olika system.Dessutom får du se hur du väljer rätt temperaturbrytare för dina behov.

Katalog

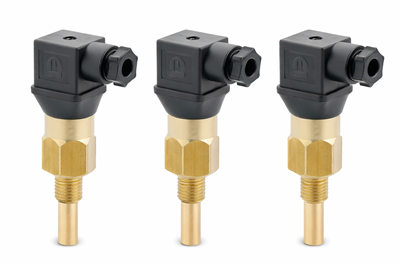

Figur 1. Industriell temperaturomkopplare

Vad är en temperaturbrytare?

En temperaturbrytare är en enhet som övervakar temperaturen och automatiskt öppnar eller stänger en elektrisk krets när en inställd gräns nås.Det används ofta i elektriska system för att styra utrustning eller förhindra överhettning.Till skillnad från sensorer som bara mäter temperatur, utför en temperaturomkopplare direkt en omkopplingsåtgärd.Detta gör den användbar för enkel och pålitlig temperaturbaserad reglering.Det finns vanligtvis i industriella maskiner, VVS-system och apparater.

Huvudrollen för en temperaturbrytare är skydd och automatisering.Det hjälper till att stoppa utrustning när temperaturen blir för hög eller för låg.Detta minskar risken för skador, fel eller säkerhetsrisker.Den kan också användas för att starta eller stoppa enheter som fläktar, värmare eller kompressorer.På grund av sin enkla funktion är den en nyckelkomponent i många styrsystem.

Arbetsprincipen för en temperaturomkopplare

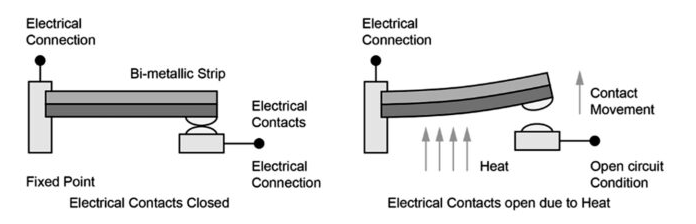

Figur 2. Arbetsprincip för temperaturomkopplare

En temperaturbrytare fungerar genom att känna av förändringar i temperatur och omvandla dem till en mekanisk eller elektrisk åtgärd.Först detekterar avkänningselementet en ökning eller sänkning av temperaturen från den omgivande miljön.När temperaturen närmar sig ett förinställt värde börjar den interna mekanismen reagera på denna förändring.När börvärdet har nåtts utlöser enheten en omkopplingsåtgärd som antingen öppnar eller stänger de elektriska kontakterna.Denna åtgärd avbryter eller tillåter strömflödet i kretsen.När temperaturen återgår till det normala kan omkopplaren återställas automatiskt eller förbli i sitt nya tillstånd beroende på design.Denna enkla process säkerställer tillförlitlig temperaturkontroll utan behov av kontinuerlig övervakning.

Huvudkomponenter i en temperaturomkopplare

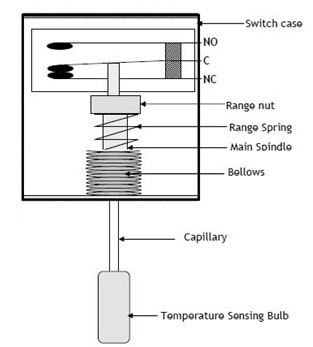

Figur 3. Komponenter för temperaturomkopplare av kapillärtyp

• Temperaturavkännande lampa

Avkänningslampan är den del som känner av temperatur från omgivningen.Den placeras vanligtvis i direkt kontakt med mediet som övervakas.När temperaturen ändras expanderar eller drar vätskan inuti glödlampan ihop sig.

• Kapillärrör

Kapillärröret förbinder avkänningslampan med den inre mekanismen.Den bär tryckförändringar orsakade av temperaturvariationer.Detta möjliggör fjärravkänning på avstånd utan att placera hela enheten i det varma området.

• Bälg

Bälgen omvandlar tryckförändringar till mekanisk rörelse.När den inre vätskan expanderar expanderar även bälgen.Denna rörelse används för att aktivera omkopplingsmekanismen.

• Switch kontakter (NO/NC/C)

Kontakterna styr den elektriska kretsen genom att öppna eller stänga.Normalt öppna (NO) och normalt slutna (NC) kontakter definierar kretsens tillstånd.När de utlöses ändrar kontakterna läge för att styra strömflödet.

• Justeringsskruv / Range Mutter

Denna komponent används för att ställa in önskad temperaturpunkt.Den justerar kraften som behövs för att aktivera omkopplaren.Detta gör det möjligt att anpassa växlingstemperaturen.

• Vårmekanism

Fjädern ger motstånd och hjälper till att återställa systemet till sitt ursprungliga läge.Det balanserar bälgens rörelse.Detta säkerställer en stabil och repeterbar koppling.

Typer av temperaturomkopplare

Temperaturbrytare klassificeras huvudsakligen baserat på hur de känner av temperatur och deras interna konstruktion.

Bimetalltemperaturbrytare

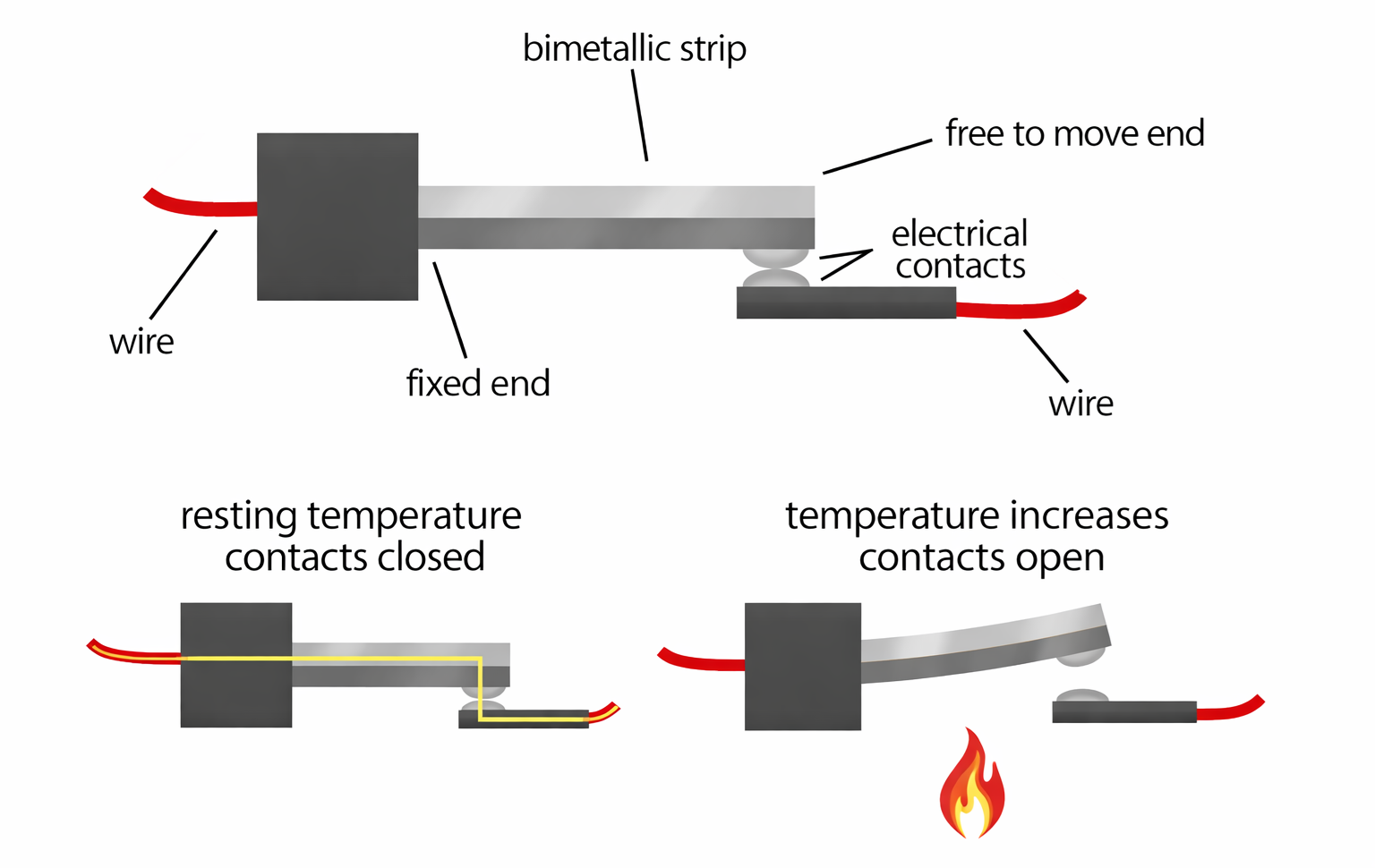

Figur 4. Bimetalltemperaturbrytare

En bimetallisk temperaturomkopplare använder en remsa gjord av två olika metaller bundna tillsammans som reagerar olika på värme.Dessa metaller expanderar i olika takt när temperaturen ändras.Remsan är fixerad i ena änden och fri att röra sig i andra änden.Denna enkla konstruktion gör den kompakt och pålitlig för grundläggande temperaturkontroll.Det används ofta i hushållsapparater och billiga skyddssystem.

När temperaturen ökar böjs bandet på grund av ojämn expansion av metallerna.Denna böjningsrörelse trycker eller drar de elektriska kontakterna.När den inställda temperaturen uppnås öppnar eller stänger kontakterna kretsen.När temperaturen sjunker återgår remsan till sin ursprungliga form och återställer omkopplaren.Denna typ av temperaturbrytare är känd för sin enkelhet och hållbarhet.

Vätskeexpansionstemperaturbrytare

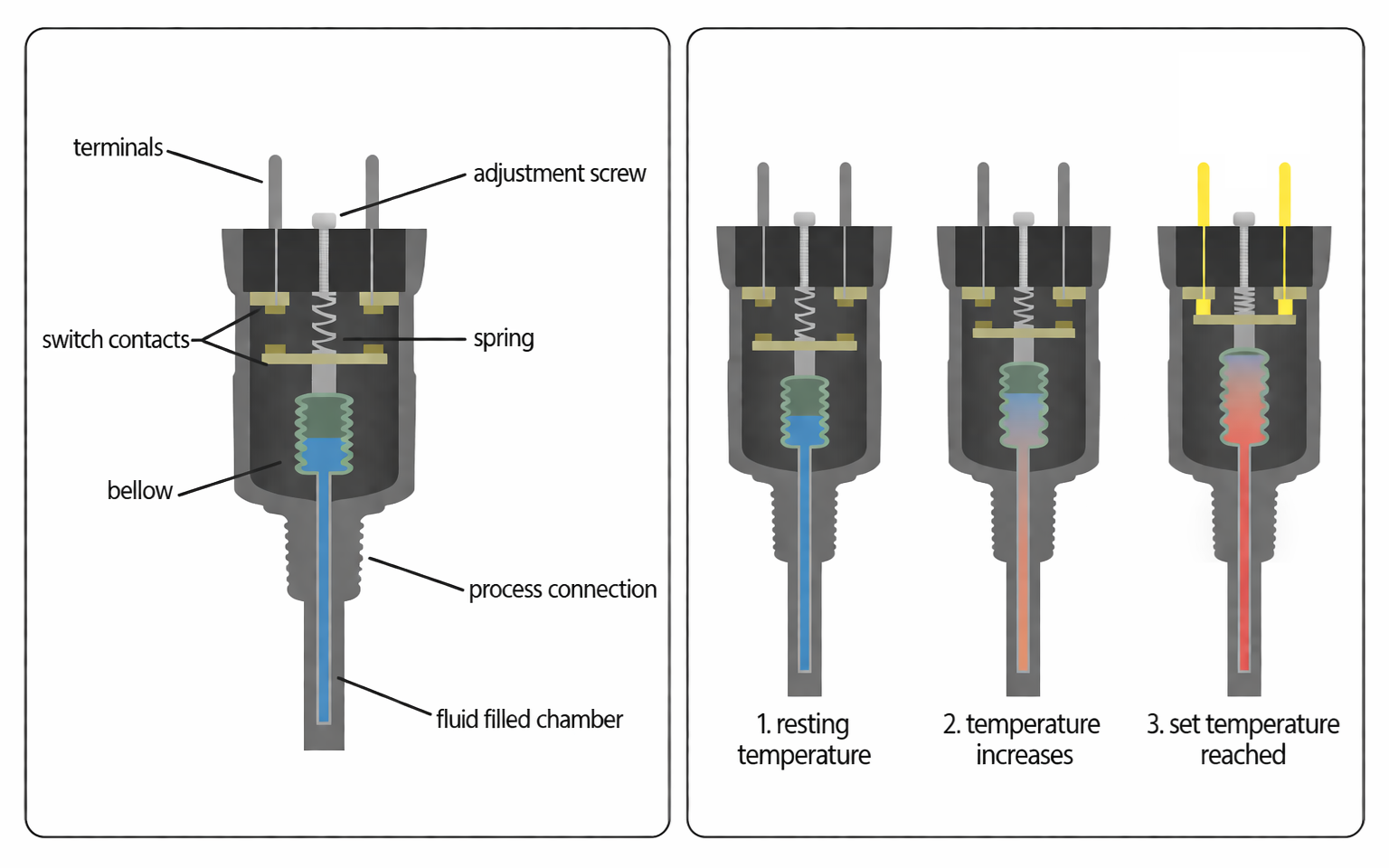

Figur 5. Vätskeexpansionstemperaturbrytare

En temperaturbrytare för vätskeexpansion fungerar baserat på expansion av vätska eller gas inuti ett förseglat system.Den inkluderar vanligtvis en avkänningslampa, kapillärrör och ett tryckkänsligt element.Vätskan inuti expanderar när temperaturen stiger och skapar tryck i systemet.Denna design möjliggör exakt avkänning även i avlägsna eller tuffa miljöer.Det används ofta i industri- och HVAC-applikationer.

När temperaturen ökar, genererar den expanderande vätskan tryck som förflyttar ett mekaniskt element.Denna rörelse överförs till kopplingskontakterna.När den inställda temperaturen har uppnåtts ändrar kontakterna tillstånd för att styra kretsen.När temperaturen sjunker drar vätskan ihop sig och systemet återgår till sitt ursprungliga tillstånd.Denna typ erbjuder högre noggrannhet och längre avkänningsavstånd jämfört med enkla konstruktioner.

Elektroniska (solid-state) temperaturomkopplare

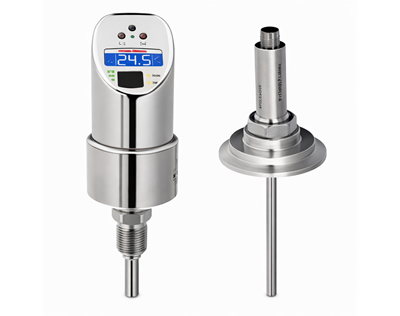

Figur 6. Elektronisk temperaturomkopplare

En elektronisk temperaturbrytare använder sensorer och elektroniska kretsar för att upptäcka temperaturförändringar.Den använder vanligtvis komponenter som termistorer eller RTD:er för exakt mätning.Enheten inkluderar en styrkrets som jämför den uppmätta temperaturen med ett förinställt värde.Denna typ erbjuder högre noggrannhet och snabbare respons än mekaniska brytare.Det används ofta i moderna industriella system.

När den avkända temperaturen når börvärdet skickar den elektroniska kretsen en signal för att utlösa omkoppling.Detta kan aktivera ett relä eller en halvledarutgång.Växlingen är ren och konsekvent på grund av minimal mekanisk rörelse.Många modeller har digitala displayer och justerbara inställningar för bättre kontroll.Detta gör dem lämpliga för tillämpningar som kräver exakt temperaturövervakning.

Specifikationer för temperaturbrytare

Funktion	Temperatur Växla	Termostat	Temperatur Sensor
Funktion	På/av omkoppling vid förinställd gräns	Håller målet temperaturintervall	Upptäcker och matar ut temperaturdata
Utgångstyp	Torr kontakt (NO/NC), SPDT	Reläutgång eller styrsignal (0–10V, PWM)	Analog (mV, Ω) eller digital (I2C, 4–20mA)
Noggrannhet	±2°C till ±5°C	±0,5°C till ±2°C	±0,1°C till ±1°C
Kontroll Förmåga	Enkel tröskel handling	Sluten slinga reglering	Ingen kontroll (endast mätning)
Svarstid	1–10 sekunder (mekanisk)	5–30 sekunder (systemberoende)	<1 sekund (elektronisk)
Börvärdesområde	Fast eller justerbar (t.ex. 30°C–150°C)	Justerbar (t.ex. rumskontroll 10°C–30°C)	Inget börvärde
Differential (Hysteres)	2°C–20°C	0,5°C–2°C	Ej tillämpligt
Krafthantering	Direkt växling upp till 15A @ 250V AC	Kontroller externt relä/belastning (≤10A typiskt)	Ingen ström byte
Avkänningsmetod	Mekanisk (bimetall/vätska) eller elektronisk	Elektronisk eller elektromekanisk	Termistor, RTD, termoelement
Utgångstillstånd	Binär (PÅ/AV endast)	Modulerande eller stegvis kontroll	Kontinuerlig signal
Installation Typ	gängad, nedsänkning, yta	Vägghängd eller panelmonterad	Sond, yta, eller inbäddad
Drift Spänning	12V–240V AC/DC	24V–240V AC/DC	3,3V–24V DC
Skydd Betyg	IP40–IP67	IP20–IP40 (vanligt inomhus)	IP20–IP68 (beror på sond)
Typisk livslängd	100k–500k cykler	50k–200k cykler	>1 miljon avläsningar
Vanligt bruk	Överhettad skydd, avstängningskontroll	VVS-temperatur reglering	Övervakning, data loggning, styrsystem

Fördelar och nackdelar med temperaturomkopplare

Fördelar med temperaturomkopplare

• Enkel och pålitlig drift

• Direktkoppling utan styrenhet

• Låg kostnad och enkel installation

• Hållbar i tuffa miljöer

• Minimalt underhåll krävs

• Snabb respons i bassystem

Begränsningar för temperaturomkopplare

• Begränsad noggrannhet jämfört med sensorer

• Fast eller begränsat inställningsområde

• Mekaniskt slitage i vissa typer

• Ej lämplig för komplex styrning

• Eventuell fördröjning av svarstid

• Mindre exakt än digitala system

Tillämpningar av temperaturbrytare

Temperaturbrytare används ofta i olika branscher för kontroll- och säkerhetsändamål.

1. VVS-system

Temperaturbrytare används i värme-, ventilations- och luftkonditioneringssystem.De hjälper till att styra fläktar, kompressorer och värmare baserat på temperaturgränser.Detta säkerställer stabila inomhusförhållanden och förhindrar överhettning.De förbättrar också energieffektiviteten genom att automatisera systemdriften.

2. Skydd av industrimaskiner

I industriell utrustning förhindrar temperaturbrytare överhettning av motorer och maskiner.De stänger automatiskt av systemen när temperaturen överstiger säkra gränser.Detta skyddar dyr utrustning från skador.Det minskar även stillestånds- och underhållskostnader.

3. Hushållsapparater

Temperaturbrytare används i enheter som ugnar, vattenkokare och strykjärn.De reglerar temperaturen för att säkerställa säker drift.Detta förhindrar överhettning och förbättrar produktens livslängd.De är viktiga för användarsäkerheten i dagliga apparater.

4. Bilsystem

Fordon använder temperaturbrytare för att övervaka motor- och kylvätsketemperaturen.De aktiverar kylfläktar vid behov.Detta hjälper till att bibehålla optimal motorprestanda.Det förhindrar också överhettning av motorn och haverier.

5. Kylsystem

Temperaturomkopplare styr kompressorer och avfrostningscykler i kylaggregat.De upprätthåller konsekventa kylförhållanden.Detta är viktigt för matförvaring och konservering.Det förbättrar också systemets effektivitet.

6. Säkerhets- och larmsystem

Temperaturbrytare används i brandskydds- och larmsystem.De upptäcker onormal temperaturökning och utlöser varningar.Detta ger tidig varning i farliga situationer.Det hjälper till att skydda människor och egendom.

Temperaturomkopplare vs termostat vs temperaturgivare

Funktion	Temperatur Växla	Termostat	Temperatur Sensor
Funktion	På/av omkoppling vid förinställd gräns	Håller målet temperaturintervall	Upptäcker och matar ut temperaturdata
Utgångstyp	Torr kontakt (NO/NC), SPDT	Reläutgång eller styrsignal (0–10V, PWM)	Analog (mV, Ω) eller digital (I2C, 4–20mA)
Noggrannhet	±2°C till ±5°C	±0,5°C till ±2°C	±0,1°C till ±1°C
Kontroll Förmåga	Enkel tröskel handling	Sluten slinga reglering	Ingen kontroll (endast mätning)
Svarstid	1–10 sekunder (mekanisk)	5–30 sekunder (systemberoende)	<1 sekund (elektronisk)
Börvärdesområde	Fast eller justerbar (t.ex. 30°C–150°C)	Justerbar (t.ex. rumskontroll 10°C–30°C)	Inget börvärde
Differential (Hysteres)	2°C–20°C	0,5°C–2°C	Ej tillämpligt
Krafthantering	Direkt växling upp till 15A @ 250V AC	Kontroller externt relä/belastning (≤10A typiskt)	Ingen ström byte
Avkänningsmetod	Mekanisk (bimetall/vätska) eller elektronisk	Elektronisk eller elektromekanisk	Termistor, RTD, termoelement
Utgångstillstånd	Binär (PÅ/AV endast)	Modulerande eller stegvis kontroll	Kontinuerlig signal
Installation Typ	gängad, nedsänkning, yta	Vägghängd eller panelmonterad	Sond, yta, eller inbäddad
Drift Spänning	12V–240V AC/DC	24V–240V AC/DC	3,3V–24V DC
Skydd Betyg	IP40–IP67	IP20–IP40 (vanligt inomhus)	IP20–IP68 (beror på sond)
Typisk livslängd	100k–500k cykler	50k–200k cykler	>1 miljon avläsningar
Vanligt bruk	Överhettad skydd, avstängningskontroll	VVS-temperatur reglering	Övervakning, data loggning, styrsystem

Hur väljer man rätt temperaturomkopplare?

Att välja rätt temperaturbrytare säkerställer tillförlitlig och effektiv drift i ditt system.

1. Bestäm temperaturområdet

Identifiera först den lägsta och högsta temperaturen som din applikation kräver.Strömbrytaren måste fungera säkert inom detta område.Att välja rätt område förhindrar skador och säkerställer noggrann omkoppling.Tänk alltid på eventuella temperaturfluktuationer.Detta hjälper till att undvika att välja en underdimensionerad enhet.

2. Välj lämplig typ

Välj mellan bimetallic, fluidexpansion eller elektroniska typer.Varje typ passar olika applikationer och precisionsbehov.Mekaniska typer är enkla, medan elektroniska ger precision.Tänk på miljön och önskad prestationsnivå.Detta säkerställer att switchen matchar dina systemkrav.

3. Kontrollera Contact Rating

Se till att omkopplaren kan hantera den elektriska belastningen av ditt system.Kontaktklassificeringen måste matcha spännings- och strömkraven.Användning av en strömbrytare med lägre klass kan orsaka fel eller skada.Kontrollera alltid specifikationerna före installation.Detta steg är bra för säkerheten.

4. Överväg montering och installation

Kontrollera hur switchen kommer att installeras i ditt system.Alternativen inkluderar gängade, ytmonterade eller panelmonterade design.Korrekt montering säkerställer exakt temperaturavkänning.Det förbättrar också tillförlitligheten och livslängden.Välj en design som passar din inställning.

5. Utvärdera miljöförhållanden

Tänk på faktorer som fukt, damm, vibrationer och exponering för kemikalier.Välj en strömbrytare med rätt skyddsklass (IP-klassning).Tuffa miljöer kräver mer hållbara material.Detta förhindrar fel och säkerställer långsiktig prestanda.Anpassa alltid omkopplaren till arbetsförhållandena.

6. Titta på justerbarhet och funktioner

Bestäm om du behöver justerbara börvärden eller fast drift.Vissa applikationer kräver finjustering, medan andra behöver enkel kontroll.Ytterligare funktioner som digital display eller manuell återställning kan vara användbara.Dessa funktioner förbättrar användbarheten och flexibiliteten.Välj baserat på dina kontrollbehov.

Slutsats

Temperaturbrytare ger ett enkelt och pålitligt sätt att styra och skydda system baserat på temperaturförändringar.De fungerar genom att omvandla temperaturvariationer till mekaniska eller elektroniska kopplingsåtgärder med hjälp av komponenter som avkänningselement, kontakter och interna mekanismer.Olika typer, inklusive bimetalliska, vätskeexpansions- och elektroniska omkopplare, erbjuder olika nivåer av noggrannhet och prestanda för olika applikationer.Genom att förstå deras egenskaper, tillämpningar och urvalskriterier kan du säkerställa säker, effektiv och långvarig temperaturkontroll i alla system.
