Förstå DC Shunt Generator

När du tittar in i en DC-shuntgenerator börjar du se hur dess delar och elektriska banor samverkar för att producera jämn likström.Du får en tydligare bild av hur spänning skapas, hur ström delar sig genom maskinen och vad som påverkar uteffekten när belastningen ändras.Idéerna bygger på varandra på ett enkelt sätt, vilket hjälper dig att förstå hur generatorn håller stabil spänning och varför den används i så många praktiska installationer.

Katalog

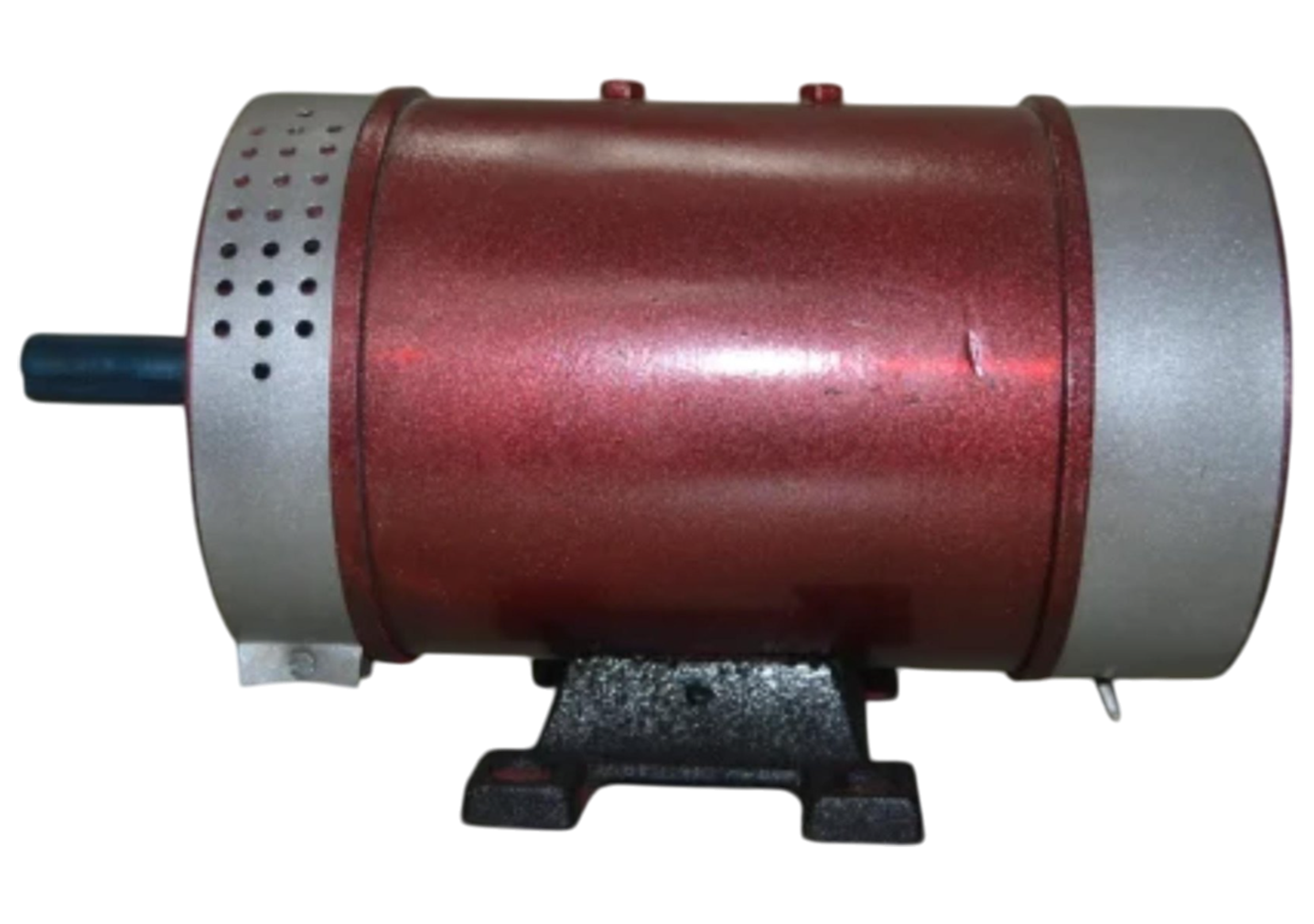

Figur 1. DC-shuntgenerator

Vad är en DC-shuntgenerator

En DC shuntgenerator är en likströmsmaskin där fältlindningen är kopplad parallellt med ankaret så att båda lindningarna delar samma terminalspänning, och eftersom shuntfältet är lindat med många varv av fin tråd och därför har relativt högt motstånd drar det bara en liten, jämn ström som producerar det magnetiska fält som krävs för generering;denna stabila fältström hjälper generatorn att upprätthålla en nästan konstant utspänning under varierande belastningsförhållanden, vilket är anledningen till att maskinen vanligtvis väljs för applikationer som kräver en tillförlitlig DC-försörjning.

De flesta DC-shuntgeneratorer fungerar som självexciterade maskiner som är beroende av en liten mängd restmagnetism i polkärnorna för att initiera spänningsproduktion, eftersom det roterande ankaret först inducerar en liten terminalspänning från det restflödet, matar den inducerade spänningen shuntfältslindningen och förstärker det magnetiska flödet, och när generatorn ökar dess normala spänningsnivå.

Grundläggande delar av en DC-shuntgenerator

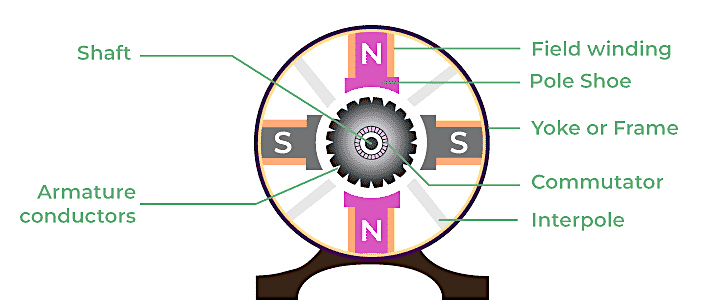

Figur 2. DC-generatorstruktur

Grundstrukturen för en DC-shuntgenerator framgår av diagrammet, där de stora magnetiska och roterande komponenterna är arrangerade koncentriskt runt den centrala skaft, som överför mekaniskt vridmoment och stödjer den roterande enheten.Det yttre ok bildar maskinramen, ger mekaniskt stöd och en lågreluktansväg för magnetiskt flöde mellan polerna, och polskor fäst vid stolpar hjälpa till att sprida flödet jämnt över luftgapet;lindad på varje pol är shuntfältlindningen, bestående av många varv av fin tråd med relativt hög motståndskraft som etablerar det stabila magnetfältet när den aktiveras.

Monterad på axeln inne på fältet är den ankarkärna, konstruerad av laminerat stål för att begränsa järnförluster och försedd med slitsar som rymmer ankarledare, som är de ledare i vilka spänning induceras när rotorn svänger genom magnetfältet;intill ankaret den kommutator omfattar isolerad kopparsegment som ansluter de roterande lindningarna till den externa kretsen och omvandlar de interna växelspänningarna till en enkelriktad utgång, medan borstar av kol eller grafit som sitter i borsthållare bibehåll glidkontakt med kommutatorn för att överföra ström.Den roterande enheten stöds av kullager som bevarar inriktningen och minskar friktionen, och ändskydd och therminala anslutningar slutför monteringen genom att skydda interna delar och tillhandahålla säkra punkter för externa ledningar.

Hur en DC-shuntgenerator fungerar

Elektromagnetisk induktion

En DC-shuntgenerator arbetar på principen om elektromagnetisk induktion , som beskrivs av Faradays lag, där en elektromotorisk kraft alstras när ledare rör sig genom ett magnetfält.När ankaret roterar skär dess ledare det magnetiska flödet och en inducerad spänning uppträder i dem, och eftersom ankaret fortsätter att vrida sig växlar riktningen för denna inducerade spänning när varje ledare rör sig genom motsatta sidor av magnetfältet under rotationen.Den interna spänningen är därför alternerande till sin natur, även om dess alternerande form inte visas vid utgången eftersom kommutatorn modifierar den innan den når terminalerna.

Kommutatorns roll

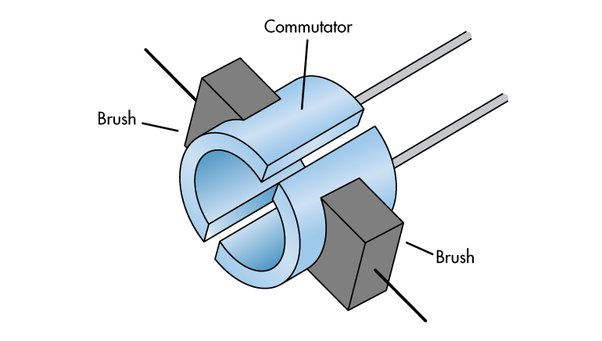

Figur 3. Kommutator och borstar

Kommutatorn säkerställer att generatorn ger en enkelriktad utgång genom att vända spolanslutningarna vid lämpliga punkter i rotationen så att spänningen som appliceras på den externa kretsen håller samma polaritet.När ankaret vrids förskjuter kommutatorsegmenten och borstarna anslutningarna på ett sätt som justerar den inducerade spänningen för att bilda en likström vid terminalerna.Utan denna kontinuerliga mekaniska omkoppling skulle växelspänningen inuti ankaret nå belastningen som växelström istället för DC.

Självexciteringsprocess

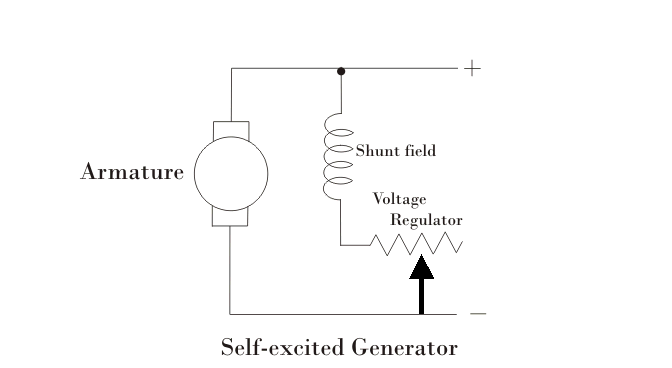

Figur 4. Självexciterad shuntgeneratorkrets

En DC-shuntgenerator initierar sin egen fältström från den lilla mängden kvarvarande magnetism i polkärnorna, och när ankaret roterar inducerar detta restflöde en initial spänning som uppträder över ankaret och förser shuntfältslindningen, vilket gör att magnetfältet förstärks;när fältet växer inducerar ankaret en större spänning, vilket i sin tur ökar fältströmmen tills generatorn når sin normala driftspänning, med fältregulatorn som visas i diagrammet som tillåter kontrollerad justering av denna uppbyggnad.Processen fortsätter tills de magnetiska och elektriska förhållandena når jämvikt, vid vilken tidpunkt generatorn upprätthåller en stabil driftspänning utan en extern excitationskälla.

DC Generator EMF Formel

Spänningen som produceras i en DC-generator beskrivs av standarduttrycket:

$$E_g=\frac{P\varphi ZN}{60A}$$

som representerar det genererade EMF under tomgångsförhållanden.Varje term i ekvationen identifierar en fysisk egenskap som påverkar den inducerade spänningen. P är antalet poler i maskinen, och ϕ är det magnetiska flödet per pol.Symbolen Z avser det totala antalet ankarledare, medan N är rotationshastigheten mätt i varv per minut.Kvantiteten A representerar antalet parallella banor i ankarlindningen, vilket beror på hur lindningen är anordnad.

Denna formel visar hur den genererade EMF varierar med maskinens konstruktion och driftshastighet.När det magnetiska flödet eller hastigheten ökar, stiger den inducerade spänningen på ett direkt och förutsägbart sätt, och du kanske märker att att lägga till fler ledare har en liknande effekt.Antalet parallella banor fungerar i motsatt riktning, eftersom uppdelning av lindningen i fler banor minskar spänningen över var och en.Ekvationen tjänar också som en påminnelse om att den förutsäger den ideala öppna krets-EMK, eftersom den inte inkluderar interna fall orsakade av motstånd eller andra förluster inuti generatorn.

Hur strömmen flyter i en shuntgenerator

Aktuella vägar och deras funktioner

I en DC-shuntgenerator delas strömmen som produceras i ankaret i två distinkta banor när den når terminalerna.En del blir shuntfältströmmen, som flyter genom fältlindningen, och den andra delen blir belastningsströmmen, som försörjer den externa kretsen.Detta förhållande uttrycks av

$${\mathrm{jag}}_a={\mathrm{jag}}_L+{\mathrm{jag}}_{\mathrm{sh}}$$

och den visar att ankarströmmen alltid måste vara lika med summan av de två grenströmmarna.Fältströmmen förblir relativt liten eftersom shuntlindningen har hög resistans, men den spelar en kritisk roll genom att etablera det magnetiska fältet som gör att generatorn kan bibehålla en stabil spänning.Belastningsströmmen, å andra sidan, varierar beroende på det elektriska behovet som är kopplat till generatorn.

Formler för ström och spänning

Shuntfältströmmen bestäms av terminalspänningen och resistansen hos shuntfältlindningen och ges av:

$${\mathrm{jag}}_{\mathrm{sh}}=\frac{V}{R_{\mathrm{sh}}}$$

var V är terminalspänningen och Rsh är fältlindningens motstånd.Själva terminalspänningen beror på den genererade EMF och de interna fallen i maskinen.Detta uttrycks av:

$$V=E_g-{\mathrm{jag}}_a{R}_a-V_{\mathrm{br}}$$

där Eg är den genererade EMF, Ra är ankarmotståndet och Vbr representerar det lilla spänningsfallet över borstarna.Ekvationen kan omarrangeras för att lösa den genererade EMF, vilket ger

$$E_g=V+{\mathrm{jag}}_a{R}_a+V_{\mathrm{br}}$$

vilket är användbart vid bestämning av den inducerade spänningen innan förluster beaktas.Dessa uttryck visar hur ankarmotstånd och borstkontaktfall minskar terminalspänningen under belastning, eftersom större ström resulterar i större interna spänningsfall.Du kanske märker hur dessa relationer hjälper till att beskriva generatorns elektriska beteende när förhållandena förändras.

Hur spänningen byggs upp i en DC-shuntgenerator

Spänningsuppbyggnad i en DC-shuntgenerator beror på tre väsentliga förhållanden som gör att maskinen kan excitera sitt eget fält och stiga till en stabil driftspänning.Det första kravet är närvaron av kvarvarande magnetism i polkärnorna, vilket ger det initiala magnetiska flödet som behövs för att producera en liten inducerad spänning när ankaret börjar rotera.Det andra kravet är att fältlindningspolariteten måste förstärka detta initiala flöde, eftersom varje felaktig polaritet skulle försvaga snarare än förstärka magnetfältet.Det tredje kravet är att shuntfältsresistansen måste vara lägre än den kritiska resistansen så att den lilla initiala spänningen kan producera tillräckligt med fältström för att öka det magnetiska flödet.Dessa förhållanden gör det möjligt för den inducerade spänningen att växa gradvis från det initiala värdet och etablera den normala driftnivån.

Processen kan förstås genom att undersöka magnetiseringskurvan för generatorn längs den räta linjen som representerar fältkretsen.Fältmotståndslinjen, definierad av relationen ${\mathrm{jag}}_{\mathrm{sh}}=\frac{V}{R_{\mathrm{sh}}}$, har en lutning som bestäms av fältmotståndet.Dess skärningspunkt med magnetiseringskurva identifierar spänningen och fältströmmen vid vilken generatorn kommer att arbeta.Om fältmotståndslinjens lutning är för ytlig kommer den inte att skära magnetiseringskurvan och spänningen kommer inte att byggas upp.Det högsta motståndet som fortfarande tillåter en korsning kallas kritiskt motstånd .R_C.När fältmotståndet hålls under detta värde blir självexcitering möjlig.

Generatorhastigheten spelar också en betydande roll eftersom en ökning av hastigheten höjer hela magnetiseringskurvan.En högre kurva gör skärningen med fältmotståndslinjen mer sannolikt, medan en lägre kurva kan flytta arbetspunkten under det erforderliga tröskelvärdet.Som ett resultat avgör både fältkretsförhållandena och körhastigheten om generatorn framgångsrikt kommer att bygga upp spänning och bibehålla den under normal drift.

Egenskaper för DC-shuntgenerator

En DC-shuntgenerator uppvisar flera karakteristiska kurvor som beskriver hur dess spänning beter sig under olika förhållanden, och dessa kurvor hjälper till att förklara sambanden mellan fältström, ankarström och terminalspänning.

Open Circuit Characteristic (OCC)

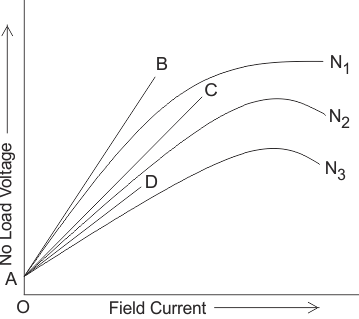

Figur 5. Öppen krets karaktäristik

Den öppna krets-karakteristiken beskriver hur den genererade EMF från en DC-shuntgenerator förändras med fältströmmen när maskinen går med konstant hastighet utan last.I diagrammet visar de ökande kurvorna hur den inducerade spänningen stiger kraftigt vid låga fältströmmar eftersom magnetkretsen är omättad, så små ökningar av excitation ger märkbara ökningar av flöde och EMF.När fältströmmen växer, planar varje kurva gradvis ut, vilket indikerar början av magnetisk mättnad där ytterligare excitation endast ger en liten ökning av spänningen.

De olika kurvorna för N1, N2 och N3 illustrerar hur samma förhållande skiftar med hastigheten, eftersom högre hastigheter producerar högre EMF för en given fältström medan lägre hastigheter minskar både lutningen och den maximala spänningen.Tillsammans visar kurvorna den olinjära naturen hos excitationsprocessen under tomgångsförhållanden och ger referensen mot vilken generatorns laddade egenskaper tolkas.

Inre kännetecken

Den interna karakteristiken visar hur den genererade EMF varierar med ankarströmmen när generatorn matar en last.När ström flyter i ankaret samverkar dess eget magnetfält med huvudfältet, och denna effekt, känd som ankarreaktion, minskar det effektiva flödet.Eftersom den inducerade EMF beror på det flödet, är den genererade spänningen under belastning något lägre än värdet som anges av öppen kretskurvan för samma exciteringsnivå.Den interna karakteristiken är i huvudsak OCC justerad för minskningen av flödet orsakad av ankarström.

Yttre kännetecken

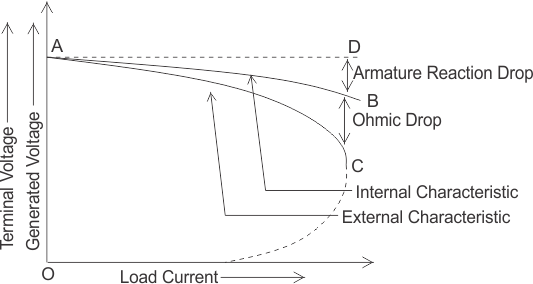

Figur 6. Extern karaktäristisk kurva

Den externa karakteristiken plottar plintspänningen mot lastström och visar hur den tillgängliga spänningen vid plintarna faller när generatorn levererar ökande belastning;de primära orsakerna till denna minskning är det ohmska spänningsfallet över ankarmotståndet och det lilla borstkontaktfallet, och diagrammet betecknar den omedelbara ohmska reduktionen som en nedåtgående förskjutning medan en ytterligare minskning uppstår från ankarreaktionen, vilket försvagar det effektiva flödet och ger en ytterligare spänningsförlust.Eftersom shuntfältströmmen förblir nästan konstant med belastning, faller terminalspänningen vanligtvis bara gradvis snarare än att kollapsa, och den externa karakteristiken ger därför den praktiska kurvan som används för att bedöma spänningsreglering och generatorns förmåga att hålla spänningen under verkliga driftsförhållanden.

Testa en DC-shuntgenerator under belastning

Ett belastningstest på en DC-shuntgenerator utförs för att observera hur maskinen presterar under ökande elektriskt behov och för att fastställa värden som behövs för att utvärdera dess egenskaper och spänningsreglering.

Testinställningar och procedur

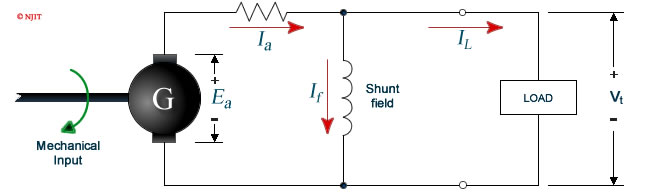

Figur 7. Testinställning av shuntgenerator

Ett belastningstest börjar med att generatorn är anordnad så att de elektriska nyckelstorheterna kan observeras och justeras med noggrannhet.Diagrammet visar den typiska uppställningen, och visar ankaret som levererar den inducerade spänningen, shuntfältet anslutet över terminalerna och den externa belastningen placerad så att dess ström kan mätas.En voltmeter ställs över utgången, amperemetrar installeras i belastnings- och fältkretsarna och en varvräknare är placerad för att spåra hastigheten.Reostater i fält och lastvägar tillåter kontrollerade förändringar i excitation och belastning utan att ändra de grundläggande anslutningarna.

När instrumenten och reglagen är klara, förs drivmotorn upp jämnt till den nominella hastigheten, och när hastigheten är stabil justeras fältreostaten så att terminalspänningen når sitt nominella tomgångsvärde.Belastningen ökas sedan i små steg, och vid varje steg registreras terminalspänningen, fält- och belastningsströmmar, ankarström och hastighet samtidigt som hastigheten hålls så jämn som möjligt.Denna gradvisa ökning fortsätter upp till fulllasttillståndet, vilket ger de mätningar som behövs för att utvärdera hur generatorns elektriska effekt förändras när belastningen växer.

Mätningar och beräkningar

De värden som måste registreras vid varje belastningspunkt inkluderar terminalspänning, belastningsström, fältström, ankarström och hastighet.Från dessa mätningar hittas ankarströmmen med hjälp av

$${\mathrm{jag}}_a={\mathrm{jag}}_L+{\mathrm{jag}}_{\mathrm{sh}}$$

vilket visar att ankaret bär både lastströmmen och fältströmmen.Den genererade EMF bestäms sedan från

$$E_g=V+{\mathrm{jag}}_a{R}_a+V_{\mathrm{br}}$$

där V är terminalspänningen, R_a är ankarmotståndet, och V_br är borstdroppen.Dessa beräkningar ger den information som behövs för att plotta de inre och yttre egenskaperna och för att jämföra hur generatorn beter sig under olika elektriska förhållanden.

Spänningsreglering

Spänningsreglering används för att visa hur mycket terminalspänningen ändras från tomgång till full belastning.Det ges av relationen

$$\%\mathrm{förordning}=\frac{V_{\text{utan belastning}}-V_{\text{full last}}}{V_{\text{full last}}}\times 100$$

och det indikerar generatorns förmåga att bibehålla sin effekt när belastningen varierar.En lägre procentandel återspeglar bättre prestanda eftersom det betyder att generatorn kan hålla sin spänning mer tillförlitligt när den matar ström till en extern krets.

DC-shuntgeneratorförluster och effektivitet

Förluster i en DC-shuntgenerator påverkar hur mycket användbar effekt maskinen kan leverera och påverka dess inre temperatur under operation.

Figur 8. Generatorförlustfördelning

Kopparförluster

Kopparförluster uppstår i både ankaret och shuntfältlindningarna eftersom ström flyter genom deras motstånd.Dessa förluster ökar med strömmens kvadrat och blir mer betydande vid högre belastningar, vilket orsakar värmeuppbyggnad och minskar generatorns användbara effekt.

Kärnförluster

Kärnförluster, även kallade järnförluster, uppstår i ankarkärnan när den roterar genom magnetfältet.De består av hysteresförlust från upprepad magnetisering av kärnmaterialet och virvelströmsförlust från cirkulerande strömmar inducerade i järnet.Dessa förluster beror huvudsakligen på flödestäthet och rotationshastighet och bidrar till temperaturökning i kärnan.

Borstförluster

Borstförluster uppstår från spänningsfallet vid gränssnittet mellan kolborstarna och kommutatorn.När ström passerar genom denna kontaktpunkt resulterar ett litet men konstant spänningsfall i effektförlust.Storleken på förlusten beror på borstmaterialet, kontakttrycket, strömnivån och kommutatorns tillstånd, och det bidrar direkt till generatorns interna elektriska förluster.

Mekaniska förluster

Mekaniska förluster inkluderar lagerfriktion och luftfriktion som verkar på det roterande ankaret.Dessa förluster är i stort sett oberoende av elektrisk belastning och minskar den mekaniska kraften som är tillgänglig för omvandling till elektrisk effekt.

Herrelösa lastförluster

Herrelösa lastförluster orsakas av mindre magnetiska förvrängningar, läckflöde och ojämn strömfördelning när generatorn bär last.Även om de är relativt små bidrar de till den totala förlusten och påverkar både effektivitet och temperaturökning under driftsförhållanden.

Effektivitetsformel

Verkningsgrad beskriver hur väl generatorn omvandlar mekanisk ineffekt till elektrisk effekt.Det uttrycks av

$$\eta =\frac{P_{\mathrm{ut}}}{P_{\mathrm{ut}}+\text{Totala förluster}}$$

var P_ut är den elektriska effekt som levereras till lasten.Uteffekten beräknas med hjälp av

$$P_{\mathrm{ut}}=V{\mathrm{jag}}_L$$

med V representerar terminalspänningen ochjag_L belastningsströmmen.Denna relation visar att effektiviteten beror på hur mycket effekt som når belastningen jämfört med de totala förlusterna inom generatorn.

Fördelar och begränsningar

Fördelar	Begränsningar
Enkel konstruktion och låg kostnad	Kräver betydande horisontellt eller vertikalt utrymme
Lätt och lätt att transportera eller installera	Behöver ofta en antenntuner eller matchande nätverk
Bra lågvinkelstrålning för långdistanskommunikation	Smal bandbredd för många trådkonfigurationer
Låg visuell profil, kan döljas eller hängas från träd	Prestandan försämras när föremål i närheten avaktiverar antennen
Generellt låg upptagning av elektriskt brus jämfört med vissa vertikaler	Mottaglig för blixtnedslag och kräver jordning
Kan byggas i många former (dipol, lång tråd, slinga) för flexibilitet	Matningslinje och enkeltrådsmatning kan utstråla oönskade signaler
Hög strålningseffektivitet när den är konstruerad med material med hög ledningsförmåga	Materialkorrosion och väderpåverkan minskar långtidsprestanda
Lätta stöd och enkel montering minskar installationskostnaderna	Kräver pålitliga stöd (stolpar, träd) och spänningar
Effektiv för flerbandsdrift med lämplig design eller fällor	Lägre förstärkning än riktade antennsystem i kompakta installationer
Lågt underhåll för grundläggande trådtyper när de är ordentligt skyddade	Miljöfaktorer (fuktighet, vind, is) påverkar stabilitet och inställning

Vanliga tillämpningar av DC-shuntgeneratorer

Figur 9. Tillämpningar av DC-shuntgeneratorer

DC-shuntgeneratorer används ofta i situationer som kräver en stadig och pålitlig DC-utgång, eftersom deras förmåga att upprätthålla en nästan konstant terminalspänning stödjer processer och utrustning som är beroende av stabila elektriska förhållanden.De används ofta vid batteriladdning, där kontrollerad spänning hjälper till att förhindra skador på cellerna och låter laddningsprocessen följa ett förutsägbart mönster.Deras stabila uteffekt gör dem också lämpliga för elektroplätering och andra elektrokemiska operationer, som förlitar sig på konsekvent spänning för att säkerställa enhetlig metallavsättning och pålitliga resultat.

I många laboratoriemiljöer fungerar dessa maskiner som likströmskällor eftersom de ger en pålitlig referens för test- och mätarbete.De levererar också fältexcitering för generatorer, och levererar den reglerade strömmen som behövs för att producera magnetfältet i större AC-generatorer.Vissa typer av svetsutrustning använder också DC-shuntgeneratorer, eftersom en jämn och oavbruten båge beror på en spänningskälla som inte varierar nämnvärt under belastning.I dessa applikationer är generatorns förmåga att hålla sin spänning stabil den primära orsaken till dess användning, eftersom den stöder förutsägbar drift och hjälper till att skydda utrustning som är beroende av kontrollerad likström.

Slutsats

En DC-shuntgenerator ger dig ett stadigt och pålitligt sätt att producera likström, och att lära dig hur den fungerar hjälper dig att förstå vad som påverkar dess spänning och ström.Du ser hur magnetfält, hastighet och kretsbanor går samman för att forma generatorns beteende.De karakteristiska kurvorna gör det lättare att avbilda hur effekten förändras när belastningen ökar.När man tittar på förluster och effektivitet ser man också var kraften går inuti maskinen.Med alla dessa idéer sammankopplade får du en tydligare bild av varför den här typen av generatorer fungerar så tillförlitligt i dagligt bruk.
