Förstå reaktiv kraft: hur det fungerar och varför det är viktigt

Reaktiv effekt är en viktig del av AC-elektriska system eftersom den stöder de elektriska och magnetiska fält som många enheter behöver för att fungera.Den här artikeln förklarar vad reaktiv effekt är, hur den fungerar i AC-kretsar och hur den beräknas med spänning, ström och effektfaktor.Den undersöker också hur reaktiv effekt beter sig vid resistiva, induktiva, kapacitiva och olinjära belastningar.Dessutom täcker det fördelarna med korrekt reaktiv energihantering, dess praktiska tillämpningar och dess roll i moderna kraftsystem.

Katalog

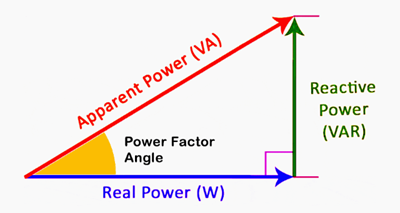

Figur 1. Reaktiv effekttriangel

Vad är reaktiv effekt?

Reaktiv effekt är den del av elektrisk kraft i ett växelströmssystem som inte utför användbart arbete men som är nödvändigt för att upprätthålla elektriska och magnetiska fält.Det existerar eftersom spänning och ström inte är perfekt anpassade i tiden, vilket skapar en fasskillnad mellan dem.Denna fasförskjutning gör att energin rör sig fram och tillbaka mellan källan och reaktiva komponenter istället för att förbrukas helt.Reaktiv effekt är viktig för att driva utrustning som motorer, transformatorer och induktiva enheter i kraftsystem.Den spelar en nyckelroll för att upprätthålla spänningsnivåer och säkerställa stabil systemdrift.Utan reaktiv effekt skulle många AC-elektriska system inte fungera korrekt eller effektivt.

Hur fungerar reaktiv effekt i AC-kretsar?

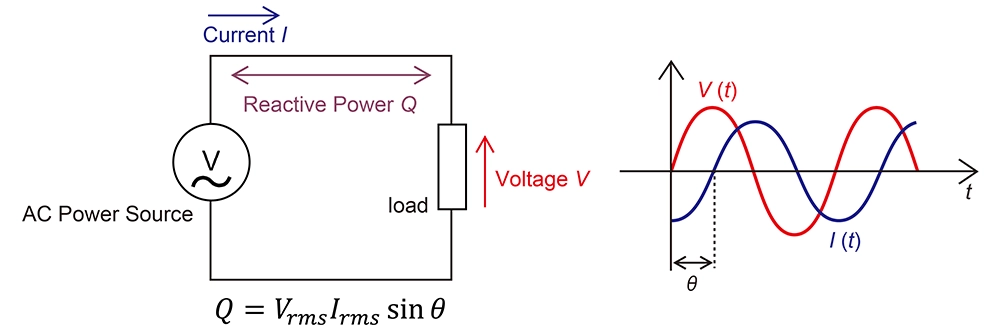

Figur 2. Reaktiv effekt i AC-vågformer och kretsar

Reaktiv effekt i AC-kretsar uppstår när spänning och ström inte når sina toppar samtidigt.Denna fasskillnad skapar en situation där energi tillfälligt lagras och sedan återförs till strömkällan istället för att kontinuerligt användas.När växelströmmen ändrar riktning, rör sig energi in i och ut ur de elektriska eller magnetiska fälten i kretsen.Detta kontinuerliga utbyte resulterar i ett cykliskt flöde av energi snarare än en enkelriktad överföring.

Det skiftande förhållandet mellan spänning och ström kan observeras genom deras vågformer, där en vågform leder eller släpar efter den andra.Denna tidsskillnad är det som producerar reaktiv effekt i systemet.Även om denna energi inte utför användbart arbete, krävs det fortfarande för att stödja driften av många elektriska enheter.Närvaron av denna fasförskjutning påverkar direkt hur kraften flyter i kretsen.

Reaktiv effektberäkning

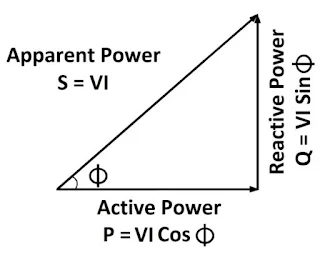

Figur 3. Potentriangel och ekvationer

Identifiera först de givna värdena.Börja med att lista det du redan vet:

• Spänning (V) = 230 V

• Ström (I) = 10 A

• Effektfaktor (cos φ) = 0,8 (släpande)

Dessa värden definierar kretsens drifttillstånd.

Beräkna sedan den skenbara effekten (S).Skenbar effekt representerar den totala effekten som tillförs av källan.

• S = V × I = 230 × 10 = 2300 VA

Detta är det fulla effektbehovet innan man separerar användbara och icke-användbara komponenter.

Beräkna sedan den aktiva effekten (P).Aktiv kraft är den del som faktiskt utför användbart arbete.

• P = V × I × cos φ = 230 × 10 × 0,8 = 1840 W

Detta talar om hur mycket effekt som effektivt används av lasten.

Beräkna slutligen den reaktiva effekten (Q).Reaktiv effekt kommer från fasskillnaden och kan hittas med sin φ.

• sin φ = √(1 − 0,8²) = 0,6

• Q = V × I × sin φ = 230 × 10 × 0,6 = 1380 VAR

Detta representerar kraften som cirkulerar mellan källan och lasten.De slutliga resultaten visar att den skenbara effekten (S) är 2300 VA, den aktiva effekten (P) är 1840 W och den reaktiva effekten (Q) är 1380 VAR.Dessa värden illustrerar hur den totala tillförda effekten är uppdelad i användbar effekt som utför arbete och reaktiv effekt som stödjer systemet.Denna tydliga uppdelning gör det lättare att förstå, analysera och hantera strömflödet i AC-elektriska system.

Hur reaktiv effekt interagerar med olika belastningstyper?

Resistiva (ohmiska) belastningar

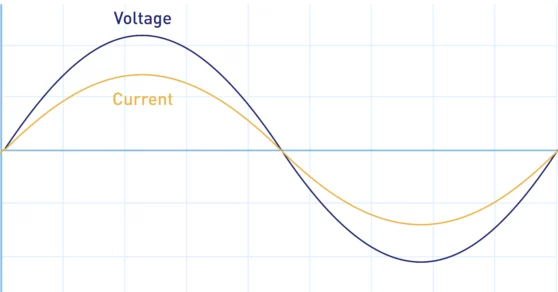

Figur 4. Spänning och ström i fas

Resistiva belastningar är elektriska komponenter som förbrukar energi direkt utan att lagra den i elektriska eller magnetiska fält.I dessa belastningar stiger och faller spänning och ström samtidigt, vilket innebär att det inte finns någon fasskillnad mellan dem.Eftersom båda vågformerna är perfekt anpassade, omvandlas all tillförd effekt till nyttigt arbete som värme eller ljus.Denna inriktning kan ses i de överlappande vågformerna där toppar och nollgenomgångar matchar exakt.Som ett resultat av detta strömmar ingen energi tillbaka till källan under cykeln.Detta tillstånd innebär att den reaktiva effekten är i huvudsak noll i rent resistiva kretsar.Vanliga exempel är värmare och glödlampor där energin är fullt utnyttjad.

Induktiva belastningar

Figur 5. Strömfördröjningsspänning

Induktiva belastningar är enheter som lagrar energi i magnetfält när ström flyter genom dem.I dessa belastningar släpar strömvågformen efter spänningsvågformen på grund av naturen hos magnetisk energilagring.Denna fördröjning skapar en fasskillnad där energi tillfälligt hålls kvar och sedan återförs till källan.Separationen mellan topparna av spänning och ström illustrerar detta eftersläpande beteende.På grund av denna fasförskjutning produceras reaktiv effekt och flödar i systemet.Denna typ av reaktiv effekt anses vara positiv och är vanlig i utrustning som motorer och transformatorer.Induktiva belastningar används ofta i industri- och kraftdistributionssystem.

Kapacitiva belastningar

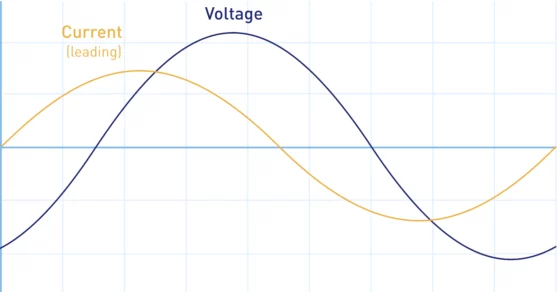

Figur 6. Aktuell ledande spänning

Kapacitiva laster är elektriska komponenter som lagrar energi i elektriska fält mellan ledande plattor.I dessa belastningar leder strömvågformen spänningsvågformen, vilket betyder att den når sin topp innan spänningen gör det.Detta ledande förhållande skapar en fasskillnad som är motsatt den för induktiva belastningar.Vågformsmönstret visar ström som går framåt spänningen under varje cykel.När energi lagras och frigörs i det elektriska fältet flödar reaktiv effekt i systemet.Denna typ av reaktiv effekt anses vara negativ.Kapacitiva belastningar används vanligtvis i tillämpningar för effektfaktorkorrigering och spänningsreglering.

Icke-linjära (harmoniska) belastningar

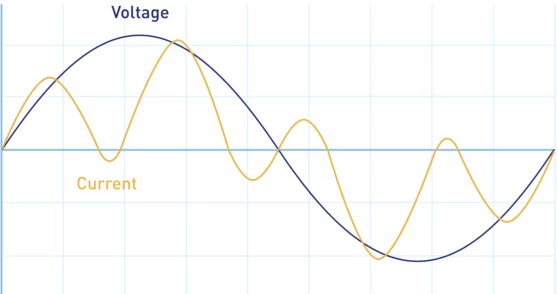

Figur 7. Förvrängd strömvågform

Icke-linjära belastningar är enheter som drar ström på ett icke-sinusformigt sätt även när de förses med en sinusformad spänning.Dessa belastningar introducerar distorsioner i den aktuella vågformen, vilket skapar harmoniska komponenter vid flera frekvenser.Istället för jämna vågformer verkar strömmen oregelbunden och ojämn jämfört med spänningen.Denna distorsion påverkar hur reaktiv effekt beter sig i systemet genom att lägga till komplexitet bortom enkla fasförskjutningar.Samspelet mellan övertoner och matning kan leda till ytterligare reaktiva effekter.Dessa belastningar är vanliga i modern elektronik som datorer, LED-drivrutiner och switchade nätaggregat.Att hantera deras påverkan är viktigt för att upprätthålla strömkvaliteten.

Fördelar med korrekt reaktiv energihantering

• Förbättrar den totala energieffektiviteten

• Upprätthåller stabila spänningsnivåer

• Minskar kraftöverföringsförluster

• Förbättrar utrustningens livslängd

• Förhindrar överbelastning av systemet

• Stöder tillförlitlig drift av nätet

Tillämpningar av reaktiv effekt

1. Kraftöverföringsnät

Reaktiv effekt är viktig i långdistansöverföringsledningar för att upprätthålla spänningsstabilitet.Det hjälper till att förhindra spänningsfall över längre avstånd.Verktyg använder kompensationsanordningar för att reglera reaktivt effektflöde.Detta säkerställer effektiv och pålitlig elleverans.

2. Industriella tillverkningssystem

Fabriker är beroende av reaktiv effekt för att driva motorer och tunga maskiner.Korrekt hantering förhindrar ineffektivitet vid stora elektriska belastningar.Det hjälper till att upprätthålla stabil spänning under hög efterfrågan.Detta förbättrar produktionstillförlitligheten och utrustningens prestanda.

3. System för förnybar energi

Sol- och vindsystem kräver reaktiv effektstyrning för nätintegrering.Det hjälper till att stabilisera spänningsfluktuationer orsakade av variabel generering.Växelriktare används för att hantera reaktiv effekt.Detta säkerställer kompatibilitet med befintliga elnät.

4. Elektriska transformatorstationer

Transformatorstationer använder reaktiv effektkompensation för att styra spänningsnivåer.Enheter som kondensatorer och reaktorer installeras för reglering.Detta förbättrar systemets effektivitet och minskar förlusterna.Den stöder även smidig kraftfördelning.

5. Kommersiella byggnader

Stora byggnader använder reaktiv effekt för VVS-system och hissar.Korrekt kontroll förbättrar energieffektiviteten i den dagliga verksamheten.Det minskar onödig strömförbrukning.Detta sänker driftskostnaderna och förbättrar tillförlitligheten.

6. Datacenter och IT-infrastruktur

Datacenter kräver stabil ström för känslig utrustning.Reaktiv effekthantering hjälper till att upprätthålla konsekventa spänningsnivåer.Det förhindrar störningar orsakade av strömfluktuationer.Detta säkerställer kontinuerlig och tillförlitlig drift.

Reaktiv effekt vs aktiv effekt vs skenbar effekt

Aspekt	Aktiv effekt (W)	Reaktiv effekt (VAR)	Synbar kraft (VA)
Definition	Användbar kraft som utför arbete	Styr det pendlar mellan källa och last	Totalt levereras makt
Funktion	Producerar output som värme eller rörelse	Stödjer elektriska/magnetiska fält	Representerar totalt efterfrågan
Roll	Förbrukad energi	Lagrat och återlämnad energi	Kombinerad effekt
Enhet	Watt (W)	Volt-Amp Reaktiv (VAR)	Volt-Ampere (VA)
Energianvändning	Fullt utnyttjad	Inte konsumerat	Delvis utnyttjas
Riktning	Envägsflöde	Fram och tillbaka flöde	Kombinerat flöde
Systempåverkan	Driver laster	Underhåller operation	Bestämmer kapacitet
Beroende	Belastningsefterfrågan	Fasförskjutning	Både P och Q
Mätning	Effektmätare	VAR mätare	Synbar mätare
Bidrag	Verklig utgång	Stödfunktion	Totalt krav
Effektivitet	Påverkar direkt effektivitet	Indirekt effekt	Indikerar system ladda
Närvaro	Alltid inne fungerande system	Finns med fasskillnad	Alltid närvarande
Kontroll	Belastningsbaserad	Ersättning enheter	Systemdesign
Ansökan	Vitvaror, maskiner	Motorer, transformatorer	Alla AC-system
Förhållande	Komponent av total effekt	Komponent av total effekt	Kombination av båda

Reaktiv effektkontroll i moderna kraftsystem

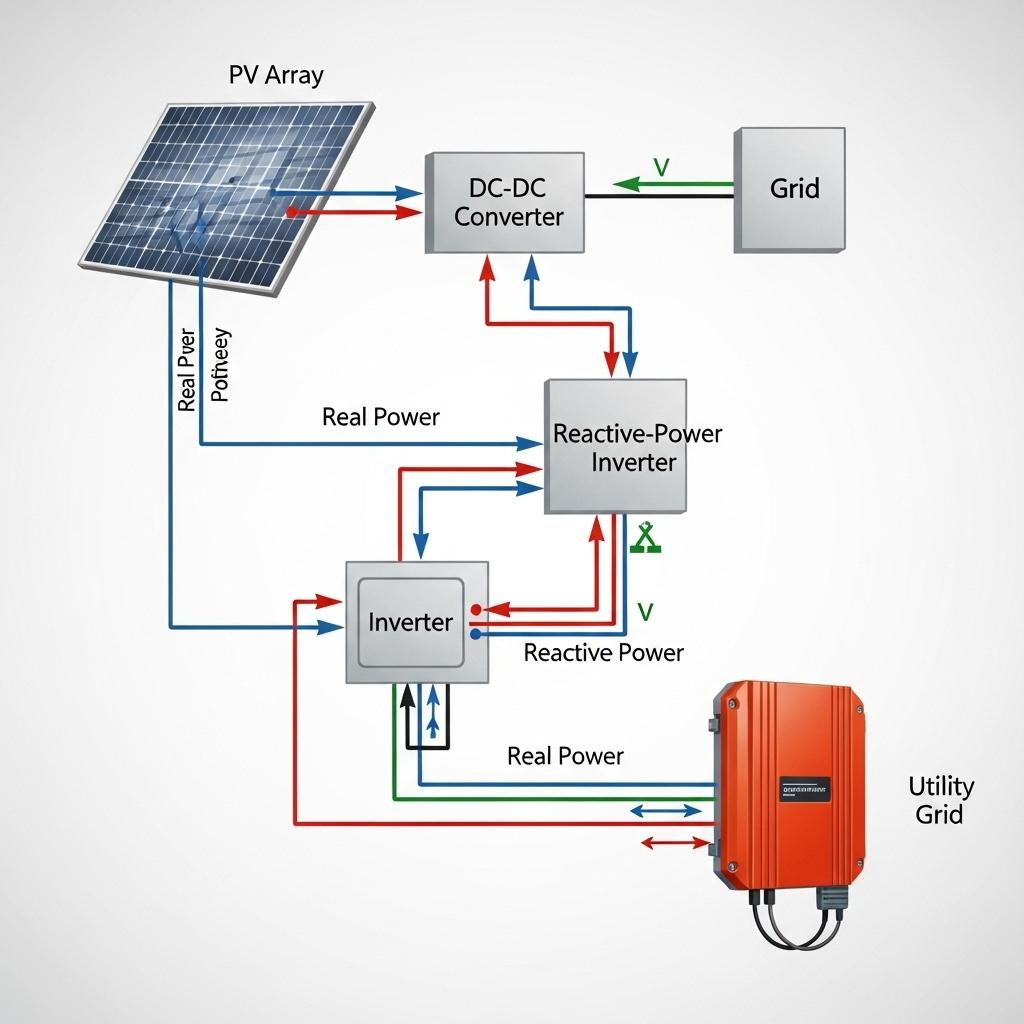

Figur 8. Styrning av reaktiv effekt med en smart inverter

Reaktiv effekt i moderna kraftsystem hanteras aktivt genom kraftelektroniska enheter som reglerar energiflödet mellan produktionskällor och nätet.I förnybara baserade system genererar solceller verklig kraft, som bearbetas genom omvandlare och levereras till nätet via växelriktare.Vid sidan av verklig kraftöverföring styrs den reaktiva effekten oberoende för att upprätthålla stabila spänningsnivåer och förbättra strömkvaliteten.Denna kontroll gör att systemet kan reagera på ändrade belastningsförhållanden och förhindra spänningsfluktuationer över nätverket.Genom att koordinera flera konverteringssteg säkerställer moderna system att både verklig och reaktiv effekt levereras effektivt.Detta tillvägagångssätt stöder tillförlitlig drift, särskilt i distribuerade generationsmiljöer.

Som illustreras i figuren spelar den smarta växelriktaren en central roll genom att justera reaktivt effektutbyte med elnätet.Den kan injicera eller absorbera reaktiv effekt utan att påverka den verkliga effekten som genereras av PV-matrisen, vilket möjliggör flexibel spänningsreglering.Interaktionen mellan växelriktaren, DC-DC-omvandlaren och nätet säkerställer kontinuerlig övervakning och svar på systemförhållanden.Denna dynamiska styrning hjälper till att stabilisera nätet under variationer i solgenerering och belastningsbehov.Genom att hantera reaktiv effekt i realtid minskar smarta växelriktare beroendet av traditionella kompensationsenheter.Detta gör dem utmärkta för att upprätthålla nätstabilitet i moderna, förnybart integrerade kraftsystem.

Slutsats

Reaktiv effekt utför inte direkt användbart arbete, men det är bra för att upprätthålla spänning, stödja fältbaserade enheter och hålla AC-system stabila.Dess beteende beror på förhållandet mellan spänning och ström, vilket också avgör hur kraften delas upp i aktiva, reaktiva och skenbara komponenter.Olika belastningstyper påverkar reaktiv effekt på olika sätt, vilket gör korrekt analys och kontroll viktig för effektivitet, utrustningsskydd och strömkvalitet.Effektiv hantering av reaktiv energi stöder tillförlitlig drift över nät, industrisystem, installationer för förnybar energi, transformatorstationer, kommersiella byggnader och datacenter.
