Förstå te2025 kretsdiagram och applikationer

Om du letar efter ett enkelt, lättanvänt ljudförstärkarchip för ditt nästa projekt, kan TEA2025 vara det du behöver.Det gjordes ursprungligen för bärbara kassettspelare och radioapparater, men det är bra för andra användningsområden också, som att bygga stereoförstärkare för iPod eller MP3 -spelare.Detta chip levererar tydligt ljud och fungerar bra i små utrymmen, vilket gör det perfekt för ljudprojekt med låg effekt där du behöver en kompakt lösning.I den här artikeln kommer vi att gå igenom dess funktioner, specifikationer och hur den jämförs med liknande chips, så att du kan bestämma om det är rätt för dig.

Katalog

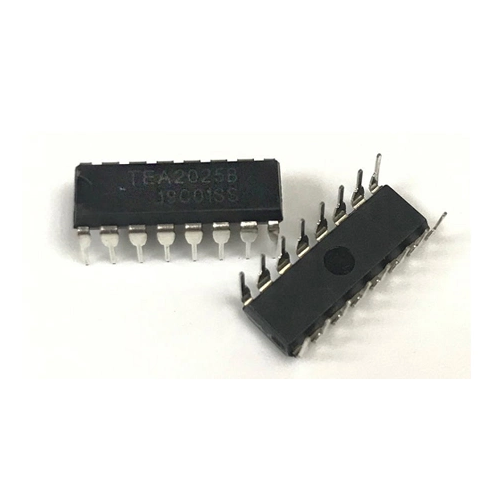

Tea2025 ljudförstärkare

De Te2025 är ett kompakt ljudförstärkare som finns i ett 16-stifts plastpaket.Det utvecklades ursprungligen för användning i bärbara kassettspelare och radioapparater, men det har hittat bredare applikationer, inklusive att göra stereo -ljudförstärkare för enheter som iPods eller MP3 -spelare.Detta chip är känt för sin förmåga att leverera tydlig ljudutgång samtidigt som den är relativt enkel att använda i olika typer av ljudsystem.Dess mångsidighet gör det till ett bra alternativ för olika ljudprojekt där lågeffekt och rymdbesparande lösningar behövs.

Tea2025 -stiftkonfiguration

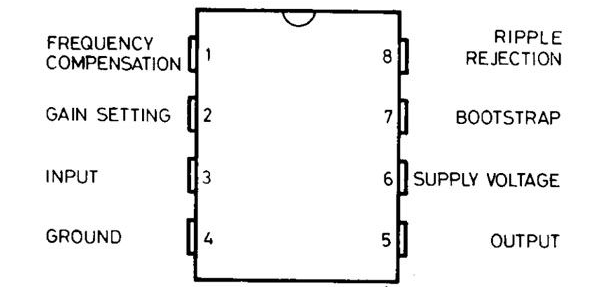

Tea2025 CAD -modell

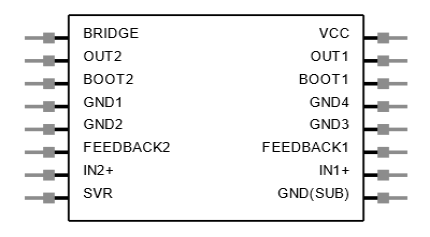

Symbol

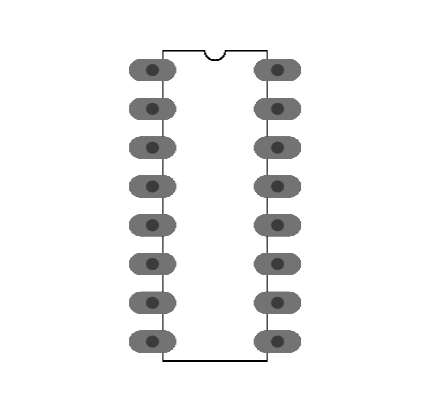

Fotavtryck

TEA2025 Tekniska specifikationer

STMICROELECTRONICS TEA2025B Tekniska specifikationer, attribut, parametrar och delar med liknande specifikationer som Stmicroelectronics TEA2025B.

Typ	Parameter
Montera	Genom hålet
Monteringstyp	Genom hålet
Förpackning / fodral	16-dip (0,300, 7,62 mm)
Antal stift	16
Vikt	4.535924G
Förpackning	Rör
JESD-609 kod	e4
Pbfree -kod	Ja
Delstatus	Föråldrad
Fuktkänslighetsnivå (MSL)	1 (obegränsad)
Antal avslutningar	16
ECCN -kod	Örat99
Typ	Klass AB
Terminal	Nickel/palladium/guld (Ni/PD/AU)
Max driftstemperatur	150 ° C
Min driftstemperatur	0 ° C
Spänning - försörjning	3V ~ 12V
Terminalposition	DUBBEL
Antal funktioner	1
Basdelnummer	Te2025
Räkning	16
Utgångstyp	1-kanal (mono) eller 2-kanal (stereo)
Driftsförsörjningsspänning	9V
Tillförselspänning-min (VSUP)	3v
Antal kanaler	2
Nominell leverantör	1.5A
Lugn ström	35 mA
Utgångseffekt	2.3W
Leveranstyp	Enda
Spänningsförstärkning	51dB
Strömförsörjningsförhållanden (PSRR)	46dB
Få	51dB
Max utgångseffekt	4.7W
Max Output Power X -kanaler @ belastning	4,7W x 1 @ 8 Ω;2.4W x 2 @ 8 Ω
Harmonisk distorsion	10%
Belastningsimpedans	30koh
Drag	Depop, termiskt skydd
Höjd	6.35 mm
Längd	2,54 mm
Bredd	6.35 mm
Nå SVHC	Ingen SVHC
Strålning härdning	Inga
ROHS -status	ROHS3 -kompatibel
Blyfri	Blyfri

TEA2025 CRUCIFT DIAGRAMS

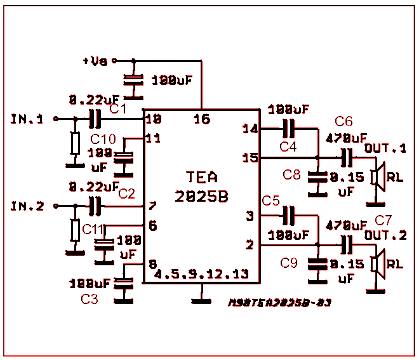

TEA2025 Applikationskrets i stereoläge

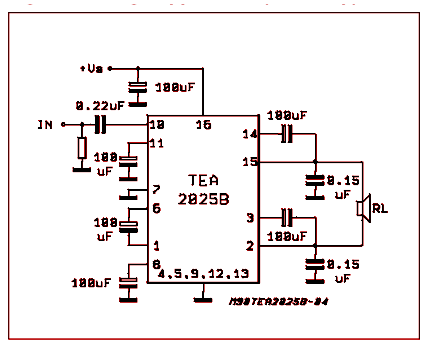

TEA2025 Applikationskrets i broläge

Enheten har en maximal förstärkning på 45 decibel.Det kan emellertid reduceras genom att ansluta återkopplingsstiften (6 och 11 på stiftdiagrammet) till marken med en extern RC -seriekrets.Databladet ger råd mot att sänka vinsten under 36 dB.Använd R = 0 och C = 100 F (som anges i applikationskretsen ovan) mellan återkopplingen och marken för att få den högsta förstärkningen.

Den låga avstängningsfrekvensen (FL) för utgångssignalen beror på belastningsmotståndet (högtalare, RL) och utgångskondensatorn 470 uF.Om högtalarmotståndet är 4 kommer den låga avstängningsfrekvensen att vara:

fl = 1/(2π crl) = 80 Hz

Motsvarande ICS för Tea2025

• LA4192

• KA2206B

• TDA2030

• TDA2050

• Te2025b

Jämförelse: KA2206 mot Tea2025 mot LA4192

Likhet

De KA2206, Tea2025 och LA4192 är alla ljudförstärkare som delar många vanliga funktioner.Alla tre har 16 stift, arrangerade med 8 på varje sida, och kommer i ett plastfodral med liknande dimensioner, vilket gör dem utbytbara i många kretskonstruktioner.De arbetar också inom samma spänningsområde, mellan 3 till 12V, och kräver en kylfläns för effektiv termisk hantering under användning.Både stereo- och brolägesapplikationer stöds, vilket möjliggör flexibel ljudutgång, oavsett om du behöver två separata kanaler eller en enda, kraftfullare utgång.

Åtskillnad

En märkbar skillnad mellan dessa chips är att KA2206 innehåller en markstift i mitten, medan TEA2025 inte gör det.Denna lilla skillnad kan påverka kretskonfigurationen beroende på applikationen.Dessutom, medan chips delar många funktioner, kan KA2206 erbjuda bättre prestanda i specifika applikationer beroende på kretsdesign och krav.För de flesta grundläggande användningsområden kan emellertid dessa chips betraktas som utbytbara med endast mindre variationer i prestanda.

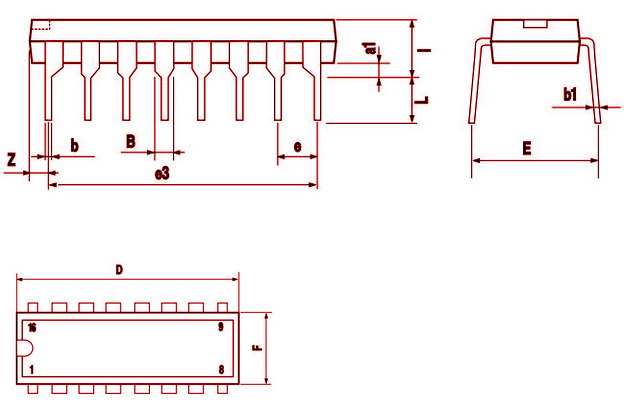

Tea2025 fysiska dimensioner

Vanliga frågor

1. Vad är syftet med Tea2025?

UTC TEA2025 är en integrerad ljudförstärkare IC som ligger i ett 16-stifts plast med dubbla in-line-paket.Ursprungligen skapad för bärbara kassettspelare och radioapparater, kan det också användas för att bygga en stereolagförstärkare av god kvalitet för enheter som iPods eller MP3-spelare.

2. Vilket erbjuder bättre ljudkvalitet, TDA2030 eller TEA2025?

TDA2030 ger bättre ljudkvalitet.Dessa två chips tjänar olika syften: TDA2030 kan leverera upp till 15W kraft, medan TEA2025 är begränsad till cirka 3W.TDA2030 konsumerar mer kraft och kräver en högre spänning, som kommer nära HIFI-kvalitet och används vanligtvis i ljudsystem på startnivå.Å andra sidan använder Tea2025 mindre kraft men har lägre ljudkvalitet, ofta finns i lågljudkort och små skrivbordshögtalare.
