Förstå 2N7002 N-kanal logiknivå MOSFET

I den här artikeln gräver vi in ​​i världen av 2N7002, en mycket mångsidig N-kanal logisk nivå MOSFET.Denna halvledarkomponent är erkänd för dess effektivitet och anpassningsförmåga och är allvarlig i olika elektroniska kretsar, mest för att förbättra energieffektiviteten och optimera prestanda.Från sin snabba växlingsfunktion till sin kompatibilitet med lågspänningsapplikationer är 2N7002 en favorit för att utforma kompakta och pålitliga system.Oavsett om du driver digitala switchar, driver mikrokontrollbaserade projekt eller möjliggör hållbara energilösningar, gör 2N7002: s attribut det till ett viktigt val för modern elektronik.Gå med när vi utforskar dess tekniska specifikationer, applikationer och praktiska överväganden och erbjuder insikter om hur denna MOSFET stöder utvecklingen av effektiva enheter med hög prestanda.

Katalog

2N7002 MOSFET -översikt

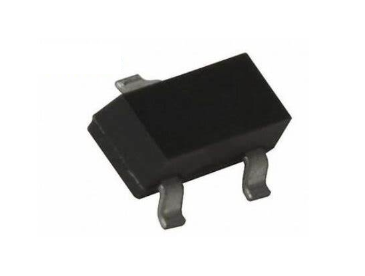

De 2n7002, en N-kanal logisk nivå MOSFET, har en speciell plats i världen av diskreta halvledarenheter.Denna komponent, nödvändig för många, används främst som en switch eller förstärkare.Det är tillverkat från halvledarmaterial och är konstruerad med tre terminaler.Anmärkningsvärda aspekter av 2N7002 inkluderar dess anmärkningsvärt låga tillstånd motstånd och en grind-källtröskelspänning på cirka 2,1 V.Dessa egenskaper gör det huvudsakligen passande för kretsar som arbetar vid 3,3V, förbättrar energieffektiviteten och optimerar växlingsprestanda.

Till skillnad från dess styrkor presenterar dess kompakta SMD-förpackning (SOT-23) vissa begränsningar.Den har en måttligt låg dräneringsström, som pålitligt levererar upp till 200 mA kontinuerligt och tillmötesgående maximal strömspikar upp till 1A.För att förhindra potentiella skador är det avgörande att följa dessa operativa begränsningar i praktiska tillämpningar.2N7002, som vanligtvis kommer från tillverkare som på halvledare, fungerar pålitligt över ett temperaturintervall från -55 ° C till 150 ° C och har en kraftförflyttning på 200 MW.Du kan ofta betona nödvändigheten av att följa dessa specifikationer för att bevara kretsens integritet och förlänga prestanda.

2N7002 -funktioner

Särdrag	Beskrivning
Typ	N-kanal MOSFET
Motstånd mot tillstånd	< 5Ω
Kontinuerlig dräneringsström (ID)	200 mA
Avloppskällspänning (VDS)	60V
Grindtröskelspänning (VGS-TH) (min)	1v
Grindtröskelspänning (VGS-TH) (max)	3v
Vänd dig i tid	15ns
Stäng av tiden	8ns
Pakettyper	TO-92, SOT23-3L

Användning av 2N7002 MOSFET

2N7002 MOSFET gynnas i olika elektroniska kretsar, känd för sin skickliga hantering av lågström och spänningsomkopplare.Dess arkitektur är särskilt användbar i DC-DC-omvandlare och emobilitetssystem, vilket främjar effektiv energiförbrukning.För att utnyttja dess kapacitet bör dess del i samtida krafthanteringssystem erkännas, med fokus på dess förmåga att minimera motstånd motstånd som bromsar kraftavfall.

Applikationer i DC-DC-omvandlare

I DC-DC-omvandlare utmärker sig 2N7002 genom att öka effektiviteten för energiöverföring i elektroniska kretsar.Du kan koncentrera dig på att minska kraftdissionen, underlättas av MOSFET: s låga tillstånd motstånd, vilket gör att prylar kan fungera längre på begränsade energireserver.Det finns allmänt i bärbar elektronik där varje kraftkonserverad enhet förbättrar batteriets uthållighet.

Roll i emobility -lösningar

När drivkraften för miljövänlig transport intensifieras, utnyttjas 2N7002: s pålitliga och effektiva natur för emobility-teknik, såsom elektriska cyklar och skoter.Dess roll i krafthantering säkerställer optimal funktion och ökar dessa fordons effektivitet, vilket påverkar prestanda och tillfredsställelse.Du kan ständigt förfina metoder för att integrera sådana komponenter, med ambitioner om att öka systemstabiliteten samtidigt som du är medveten om ekologiska effekter.

Stiftkonfiguration

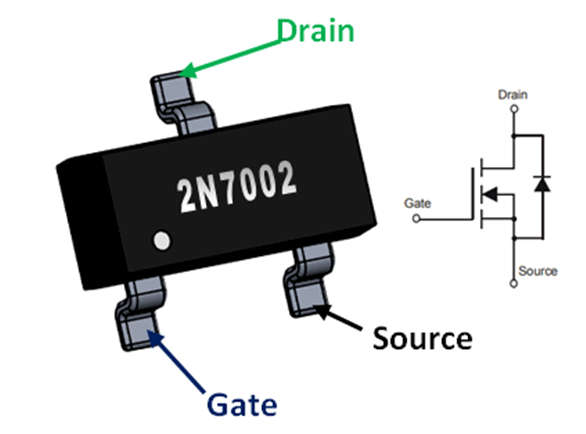

2N7002 -transistorn har tre grundläggande terminaler: källa, grind och dränering.Var och en har sin distinkta funktion och roll för att säkerställa att transistorn fungerar effektivt.

Alternativ och ersättare

2N7002 Alternativ

• NTR4003

• FDC666

• FDC558

Andra typer av N-kanaler MOSFETS

• BS170NL

• IRF3205

• 2n7000

• IRF1010E

• Rf540n
