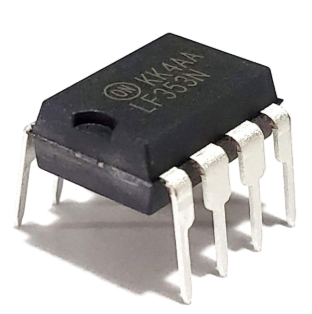

Förstå LF353N: en dubbel JFET -ingångsförstärkare

Operativa förstärkare är aktiva i precisionsanalog design, vilket säkerställer signalens trohet och stabilitet.LM353N och LF393N, med högspänning JFET-ingångsarkitekturer, är skräddarsydda för moderna ljudsystem, precisionskretsar och höghastighetsapplikationer.Dessa förstärkare utmärker sig med hög inmatningsimpedans, lågt brus och robust prestanda, vilket gör dem idealiska för professionella ljud, sensorgränssnitt och höghastighetsanalog-till-digitala system.De levererar tillförlitliga och mångsidiga prestanda i krävande scenarier.Detta inlägg undersöker de tekniska funktionerna och tillämpningarna av LM353N och LF393N, och erbjuder en omfattande guide för deras användning i specialiserade sammanhang.

Katalog

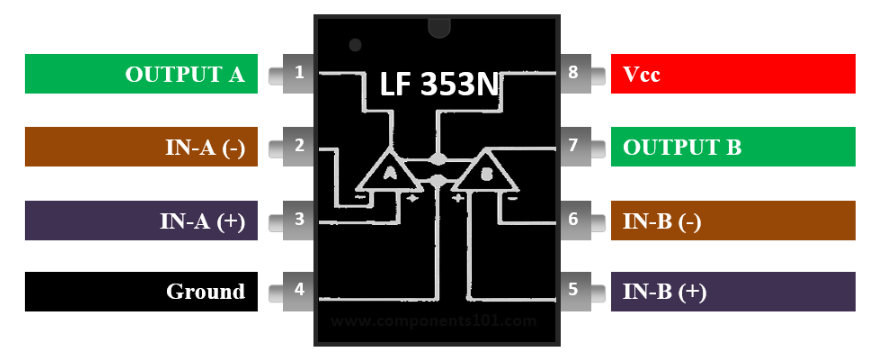

PIN -konfigurationsdetaljer

Stiftnummer	Stiftnamn	Beskrivning
1	Utgång	Output från op-amp 1
2	Input-a (-)	Invertera inmatning av op-amp 1
3	Input-A (+)	Icke-inverterande ingång av op-amp 1
4	Vee, GND	Mark eller negativ matningsspänning
5	Input-b (+)	Icke-inverterande ingång av op-amp 2
6	Input-b (-)	Invertera inmatning av op-amp 2
7	Output-b	Output från op-amp 2
8	Vcc	Positiv matningsspänning

Funktioner och specifikationer

Funktion/specifikation	Information
Typ	Dubbel op-amp med JFET-ingång
Matspänning	± 18V
Leverantörsström (max)	6.5 mA
Inmatningsbrus	Låg ingångsspänning och ström
Bandbreddförstärkning	4MHz
Inputimpedans	Hög
Svängt	Hög
Paketalternativ	8-stift SOIC och PDIP

Ersättare för LF393N

• Tl074

• LM1558

• MCP6002

Översikt över LF393N JFET-INPUT OP-AMP

LF393N, designad av Texas Instruments, är en dubbel-ingångs JFET-operativ förstärkare skräddarsydd för precisionsanaloga applikationer.Dess höga ingångsimpedans säkerställer minimal störning för signalkällor, vilket gör den idealisk för kretsar som kräver signalfidelitet, såsom ljudförstärkning.Med en 4 MHz-bandbredd och en svängningshastighet på 13 V/μs, utmärker LF393N vid hantering av snabba signalövergångar, och placerar den som ett toppval för analoga design med hög hastighet och komplicerad ljudsignalbehandling.Förstärkarens låga inmatningsbrus och förspänningsström förbättrar prestandan ytterligare, minskar distorsionen och säkerställer tillförlitlig drift under olika förhållanden.Dessutom stöder dess dubbla försörjningsspänningsområde upp till ± 18V ett brett utbud av kretskonfigurationer, även om du måste redovisa utgångsintervallbegränsningar i enstaka inställningar.

I ljud- och akustiska applikationer lyser LF393N: s kapacitet, mestadels i mikrofonförstärkare och gitarreffekter, där dess höga inmatningsimpedans och låg brus säkerställer tydlighet och lyhördhet.Förstärkaren bevarar subtiliteten för fångat ljud samtidigt som den möjliggör smidig signaldynamik för naturlig ljudåtergivning.Du kan också värdera dess stabilitet under varierande belastningsförhållanden, vilket gör det till ett pålitligt val under både prototyper och slutlig distribution.Medan alternativ som MCP6002 erbjuder lägre kraftförbrukning för digitalfokuserade mönster, stärker LF393N: s överlägsna tonnoggrannhet och högfrekvensprestanda sin status som en pålitlig komponent för ljudcentriska och höghastighetssystem.

Olika applikationer

LF393N: s strategiska teknik och starka specifikationer gör det till en flexibel och önskvärd komponent över många applikationsdomäner.En utforskning av dess potentiella användningar kommer att ge uppskattning och förståelse för dess integration i olika specialiserade sammanhang, vilket förbättrar beslutsprocessen.

Ljudförstärkare med låg brus

Ljudinsatser kräver ofta förstärkare som säkerställer exakt ljudåtergivning och betonar minimal distorsion och tydlighet.LF393N sticker ut med sin låga ingångsbrusspänning och expansiva bandbredd och begränsar elektronisk störning samtidigt som den bevarar sund trohet.

Till exempel förstärker professionella ljudutrustning som studioblandningskonsoler, försiktigt svaga signaler från MICS eller elektriska gitarrer, vilket säkerställer att du uppnår kristallina inspelningar med anrikade ljud.I en bransch som drivs av stränga kvaliteter, ger detta attribut obestridligt värde.

Kretsar med hög inmatningsimpedans

Att använda LF393N i impedanskänsliga kretsar minimerar det nuvarande inflödet i ingångsterminalerna, vilket gör det optimalt för känsliga system.Detta blir mestadels fördelaktigt för sensorer, precisionsverktyg och noggranna mätanordningar.

I scenarier som involverar högimpedansspänningskällor, såsom medicinska EKG-elektroder eller industriella piezoelektriska sensorer, skyddar LF393N signalintegritet.Genom att avvisa belastningseffekter möjliggör det exakt datainsamling inom känsliga och exakta instrument.

Prov och håll moduler

LF393N utmärker sig i prov och håll moduler på grund av dess snabba sedimenteringstid och stabila låga driftegenskaper.Dessa attribut används för att fånga exakta signalvärden under snabb databehandling eller inom dynamiska analoga till digitala system.

Till exempel utnyttjar digitala oscilloskop ofta LF393N inom prov- och hållsegmenten, skyddar signalintegritet när den överför genom omvandlingssteg.Detta säkerställer korrekt skildring av snabba, tidsvariabla signaler under aktiviteter som brytpunktsanalys, vågformövervakning och elektronisk diagnostik.

Höghastighetsintegratorer

I processer som involverar snabb kretsintegration måste förstärkare hantera omfattande bandbredd och smidig dynamik.Överlägsna svängningshastigheter och minimal offsetspänning gör LF393N effektiv för exakta integrationer med förhöjda hastigheter.

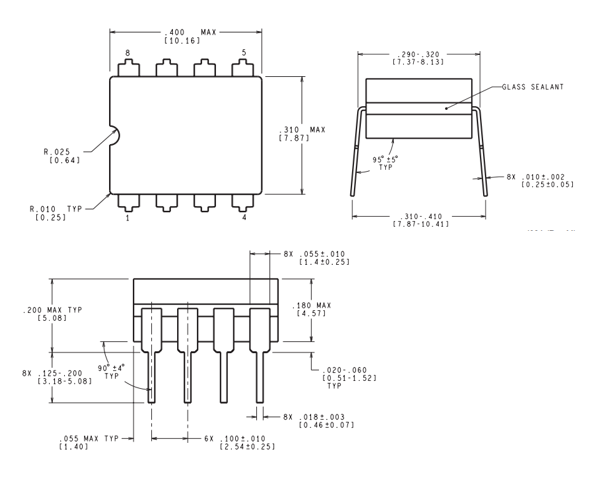

2D -modellering
