Förstå RC4558 Dual Op-amp

RC4558 är en mångsidig och pålitlig förstärkare med dubbla operationer, allmänt erkänd för sitt låga brus, minimal harmonisk distorsion och kostnadseffektivitet.Dessa attribut gör det till en häftklammer i elektronisk kretsdesign, mestadels i ljudbehandling och signalförstärkningsuppgifter.Den här artikeln ger en djupgående utforskning av RC4558, som täcker dess specifikationer, PIN-konfiguration, funktioner och olika applikationer.Denna omfattande guide kommer att erbjuda värdefull insikt om att låsa upp RC4558 -potentialen i komplexa och dynamiska kretsmiljöer.

Katalog

Översikt över RC4558 operationell förstärkare

De RC4558 Operativ förstärkare har anmärkningsvärd mångsidighet i elektroniska applikationer, vilket erbjuder en tvingande balans mellan överkomliga priser och prestanda.RC4558, som är placerat som ett dubbelt alternativ till de kända LM741, speglar den senare RC4558 -funktionaliteterna, trots att de saknar kompensation eller nolljusteringar.Detta gör det till ett sömlöst ersättning för liknande applikationer, säkerställer pålitlig drift utan komplexitet och utvidgar sitt överklagande till designers som söker kostnadseffektiva men robusta lösningar.

En av RC4558: s definierande styrkor ligger i dess operativa mångsidighet, framhävd av ett ingångsspänningsområde för vanligt läge på ± 14V.Detta breda sortiment gör det möjligt för den att utmärka sig i både inverterande och icke-inverterande konfigurationer över olika matningsspänningar.Dess motstånd mot spärr förbättrar tillförlitligheten i allvarliga konstruktioner, såsom spänningsföljare, där upprätthållande av signalfidelitet är dominerande.Dessa attribut gör det till ett nödvändigt val för kretsar som prioriterar stabilitet och anpassningsförmåga under dynamiska driftsförhållanden.

RC4558 skiljer sig vidare genom integrerade funktioner som intern frekvenskompensation och inbyggd kortslutningsskydd.Dessa förbättringar minskar behovet av externa komponenter, förenkla designprocessen och öka tillförlitligheten.För applikationer som ljudkretsar, där lågt brus och konsekvent förstärkning är avgörande, levererar RC4558 överlägsen ljudkvalitet, vilket gör den idealisk för enheter som DVD -spelare och gitarrförstärkare.Dess låga kraftförbrukning och kostnadseffektivitet, ärvt från den värdefulla 1485-serien, cementerar dess position som en praktisk, vardaglig lösning för batteridrivna och konsumentelektroniska enheter.

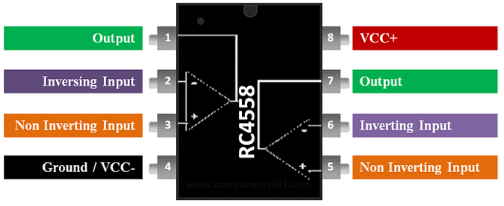

Pinout

Pin No.	Stiftnamn	Typ	Beskrivning
1	Ut	O	Produktion
2	1in-	Jag	Invertera ingång
3	1in+	Jag	Icke -inverterande ingång
4	Vcc-	-	Negativ utbud
5	2in+	Jag	Icke -inverterande ingång
6	2in-	Jag	Invertera ingång
7	2out	O	Produktion
8	Vcc+	-	Positiv utbud

Drag

Särdrag	Beskrivning
Låg effektförbrukning	Konsumerar bara 6,5 ​​mA leverantören, vilket gör det energieffektiv.
Brett gemensamt läge ingångsspänningsområde	Hanterar ingångsspänningar för vanligt läge inom området ± 14V.
Utmärkt avslag på vanligt läge (CMRR)	Uppvisar ett anmärkningsvärt avstötningsförhållande på 90 dB.
Lågbrus	Ingångstransistorer har lågbrusegenskaper, Vanligtvis 8 NV/√Hz vid 1 kHz.
Enhetsförstärkning av bandbredden	Arbetar med en enhetsförstärkningsbandbredd på 3 MHz, vilket säkerställer distorsionsfri produktion vid enhetsförstärkning.
Driftstemperaturområde	Presterar optimalt inom ett temperaturintervall av 0 ° C till 70 ° C.
Intern frekvenskompensation	Säkerställer stabilitet utan behov av extern komponenter.
Kortslutningsskydd	Skyddar utgångarna mot kortslutningar.
Flexibel leveranskonfiguration	Kan fungera som en enda leverans eller dubbelförsörjning Förstärkare (rekommenderas med en enda leverans).
Paketalternativ	Finns i till-99, CDIP, DSBGA, SOIC och PDIP-paket.
Ytterligare fördelar	- Inget behov av frekvenskompensation.
	- Immun mot spärr.
	- Förstärkning och fasmatchning för förstärkare.

Potentialen för RC4558 i kretsdesign

RC4558 Integrated Circuit lyser i spänningsstyrda oscillator (VCO) -applikationer tack vare dess dubbla op-amp-funktionalitet, som kan expert på den delikata dansregleringsdansen.Traditionellt kräver en VCO -installation ett par operativa förstärkare för att navigera spänningsvariabilitet.Ändå kan RC4558, med sin tvilling-amp-design, elegant ta platsen för separata op-ampar, förenkla den schematiska och öka den operativa effektiviteten.

I en typisk VCO -konfiguration med RC4558 hittar styrspänningen sitt mål vid stift 2, applicerad med strategisk avsikt.Detta arrangemang kräver en otroligt utformad spänningsdelare för att säkerställa exakt koppling mellan stift 2 och 3. Utformningen av denna spänningsdelare är nyckeln;Den delar upp styrspänningen och kanaliserar hälften till stift 3. Sådan exakt routing överskrider bara kretsmekanik;Det är en beräknad teknik för att modifiera och styra oscillatorns prestanda.

Du kan ofta notera att montering av dessa kretsar kräver ett djupt grepp om spänningsnivåer och deras subtila sväng över kretsstabilitet.Ytterligare uppmärksamhet är motiverad för nyanser som komponenttoleranser och effekterna av temperaturfluktuationer - variabler som injicerar lager av komplexitet, krävande smidiga och uppfinningsrika justeringar.En exakt utmaning när man använder RC4558 ligger i att säkerställa styrspänningen orkestrerar skickligt kretsens avsedda funktion.Komplexiteten i denna uppgift är en egen konst;Lite variationer i spänningen kan leda till anmärkningsvärda förändringar i prestanda.Att införliva återkopplingssystem och använda temperaturkompensationstekniker visar sig ofta vara fördelaktiga för att upprätthålla önskade resultat.

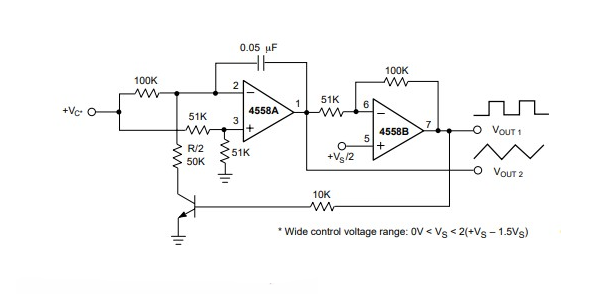

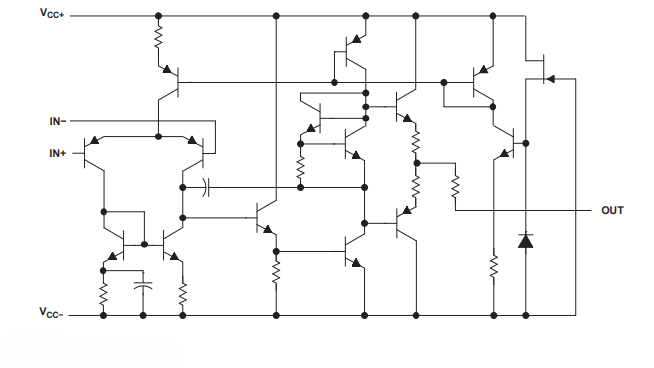

Funktionsdiagram

Oscillatordesign

Hantverk av triangulära vågor

I denna oscillator-ritning initierar den operativa förstärkaren, noterad som op-amp A, skapandet av triangulära vågformer vid aktivering.Denna magiska omvandling börjar när strömmen flyter genom ett 100kΩ -motstånd, vilket metodiskt släpper ut en 0,05μF kondensator, vilket i slutändan resulterar i en triangulär vågform.Du kan ofta omfamna denna design i scenarier där den pålitliga generationen av vågor gnister kontinuitet och effektivitet.

Transport till nästa fas

När Op-amp A triumferande producerar den triangulära utgången, övergår den sömlöst för att mata op-amp B genom ett 51kΩ-motstånd.Denna handoff visar sig dynamisk för att upprätthålla signalkonsistens och möjliggöra smidig kommunikation mellan steg.I praktiken kan val av rätt motståndsvärden avsevärt påverka harmonin och den totala effekten bland olika kretselement.

Schmitt Trigger Dynamics of Op-amp B

Op-amp B arbetar med precisionen i en Schmitt-trigger och bedömer spänningsnivåerna för inkommande signaler.Dess tröskel för operation styr övergångsbeteendet och producerar en hög utgång när ingången överträffar den angivna nivån.Om ingången sjunker under denna aktiva tröskel, sjunker utgången tillbaka till noll.Denna exakta process för att omvandla pågående triangulära vågor till distinkta fyrkantiga vågformer finner ofta tillämpning i världen av digital signalbehandling.

Ersättningsmodeller

Enda op-amp-ersättare

• LM741

Dual op-amp ersätter

• Lm358

• MCP602

• LM2904M

• NE5532

• Opa2228

• Opa2134

• Opa2604

ANVÄNDNINGAR AV RC4558

Musikaliska och ljudinnovationer

RC4558 operationell förstärkare är djupt inbäddad i en mängd elektroniska fält, vilket främst förbättrar moderna ljudupplevelser.I DVD -enheter hanterar den sakkunnigt komplexa ljudsignaler för att erbjuda rik ljudkvalitet.Dess precision i ljudblandare är obestridlig, vilket underlättar den sömlösa blandningen av flera ljudkällor som möjliggör finjusterad ljudkontroll-en övning som vårdas inom professionell ljudteknik.

Transformerande signaltolkning

Dess anpassningsförmåga lyser i givarförstärkare, där den konverterar fettly fysiska signaler till lätt tolkbara elektriska signaler.Detta är ett grundläggande steg i industriella mätningssystem, vilket visar RC4558: s förmåga att föra rå data i tydlighet, vilket möjliggör insiktsfull analys och tillämpning.

Kretsapplikationer

Förstärkaren står som ett huvudelement i tidlösa op-amp-kretsdesigner som integratorer och differentierare.Dessa mönster används för signalbehandlingsuppgifter och är användbara i vetenskapliga och tekniska ansträngningar.Dess tillämpning i DC-förstärkningsblock stöder ytterligare effektiv drift av långsiktiga kommunikationssystem, vilket understryker dess tillförlitlighet i kontrollmekanismer.

Precision i mätsystem

Precision är där RC4558 verkligen utmärker sig, som ses i multimetrar, där den möjliggör exakt spänning och strömmätningar.Detta är ovärderligt för tillförlitlig datainsamling i både experimentella inställningar och felsökningsscenarier.Oscilloskop utnyttjar också sin förmåga att reproducera vågformer troget, vilket gör det till en viktig komponent i diagnostiska och forskningsinställningar.

Kontrollsystemoptimering

Inom slingkontrollsystemen bevisar RC4558 sitt värde i komparatorer, optimerar svar och upprätthåller balans i dynamiska system.Denna finjustering återspeglar år av förfining inom kontrollteknik.Det finns också i fyrkantiga vågoscillatorer, där det genererar stora klockpulser, dominerande till digital elektronik och timingapplikationer.

Ljud- och belysningssystem

I ljudsystem garanterar förstärkarens skicklighet för att förbättra sund tydlighet och sortiment en livlig ljudupplevelse.Lampdrivare använder RC4558 för att upprätthålla reglerat strömflöde, förlänga belysningssystemets livslängd och främja effektiv energiförbrukning, vilket belyser dess anpassningsförmåga i samtida elektroniska processer.

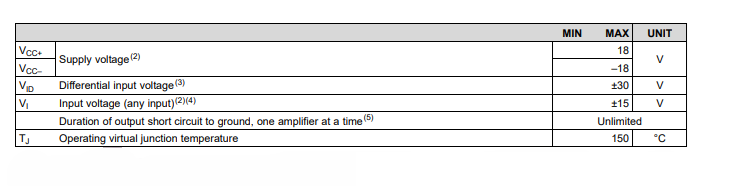

Maximal betyg

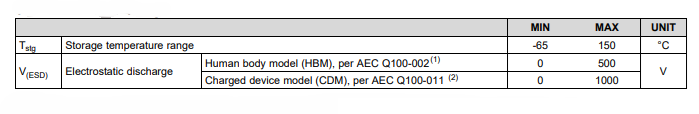

Hantering av RC4558

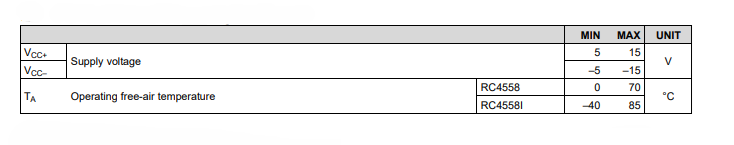

Föreslagna operativa parametrar

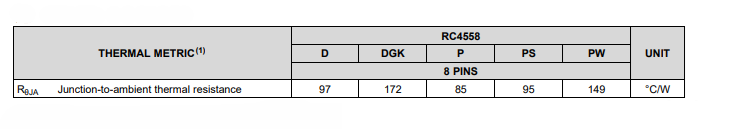

Termisk information från RC4558

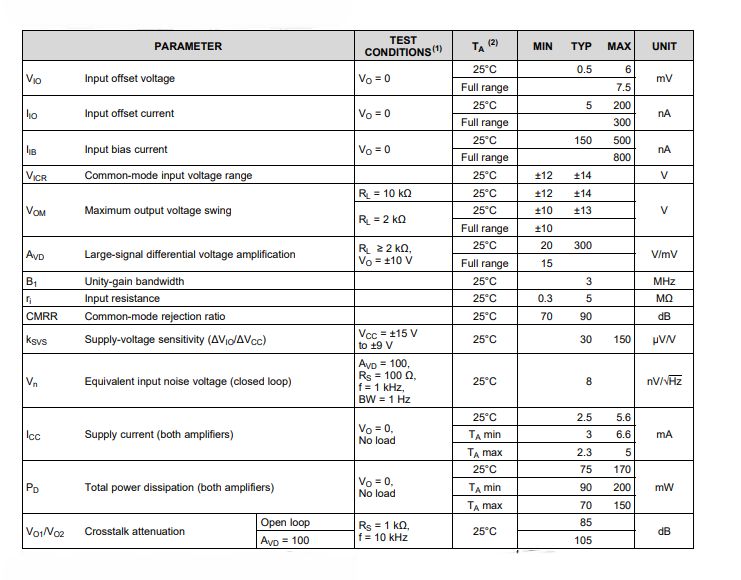

Elektriska egenskaper hos RC4558

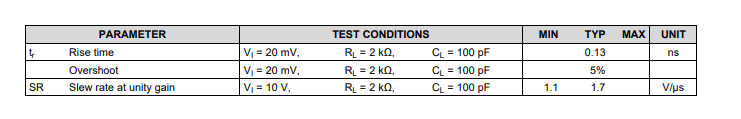

Operativa funktioner i RC4558

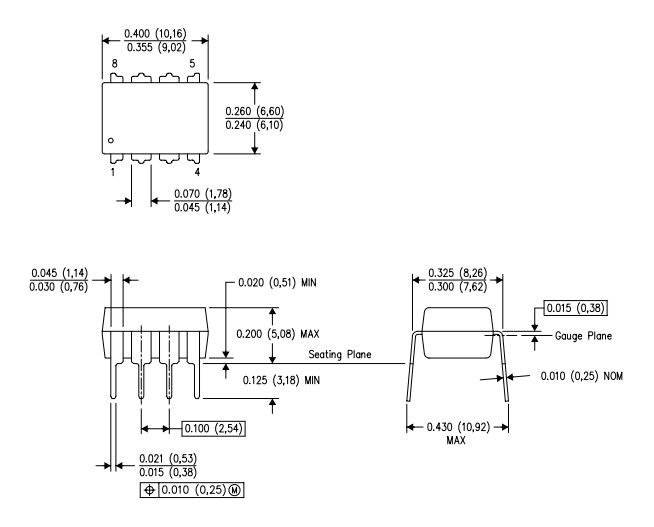

Paket

Tillverkare
