Förstå XC2S200-5FG256I FPGA-arkitektur och applikationer

Du kanske letar efter en programmerbar logikenhet som låter dig forma digital hårdvara precis som ditt system behöver den.XC2S200-5FG256I FPGA ger dig flexibla logiska block, internt minne och många in- och utgångsanslutningar så att du kan bygga anpassade digitala funktioner inuti en enhet.Dess arkitektur stöder signaldirigering, tidsstyrning och gränssnittshantering över många typer av elektronisk utrustning.Med programmerbar routing och minnesresurser tillgängliga på chippet kan du anpassa det till olika kontrolluppgifter, kommunikationsvägar och inbyggda systemfunktioner utan att ändra den fysiska hårdvaran.

Katalog

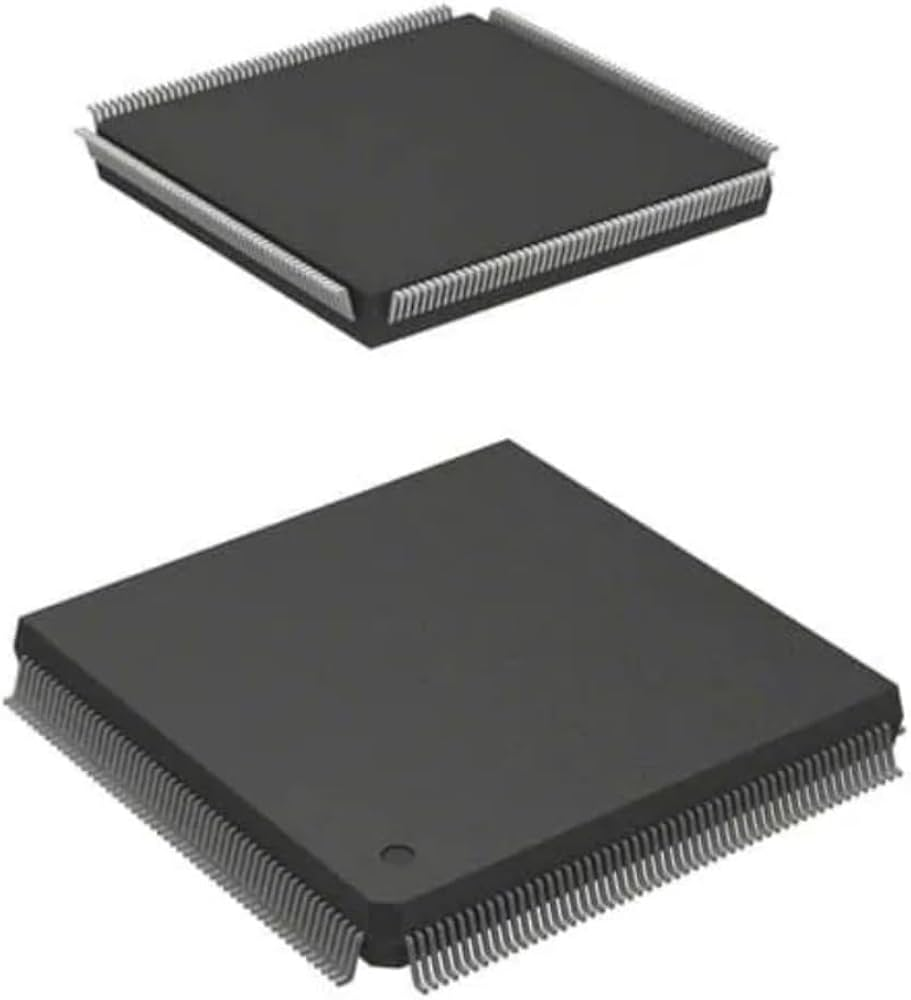

XC2S200-5FG256I Översikt

Den XC2S200-5FG256I är en programmerbar logikenhet byggd på Spartan II FPGA-arkitekturen och designad för konfigurerbara digitala system.Den tillhandahåller cirka 200 000 logiska grindar arrangerade genom konfigurerbara logikblock som kan programmeras för att implementera anpassade digitala funktioner.Integrerat block RAM stöder temporär datalagring, medan ett stort antal in- och utgångsstift tillåter flexibel kommunikation med externa komponenter.Enheten drivs från en lågspänningskälla och stöder industriella temperaturförhållanden.Dess arkitektur stöder hårdvaruprototyper, gränssnittskontroll och digitala bearbetningsuppgifter i inbyggd elektronisk utrustning.

Letar du efter XC2S200-5FG256I?Kontakta oss för att kontrollera aktuellt lager, ledtid och pris.

XC2S200-5FG256I b

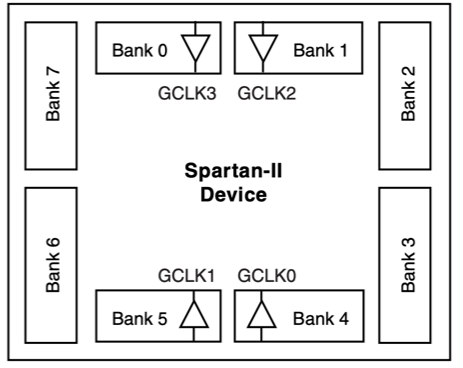

I/O-strukturen delar in enhetens omkrets i åtta banker placerade längs alla fyra sidorna av FPGA-paketet.Varje bank grupperar en uppsättning ingångs- och utgångsstift som delar samma VCCO-försörjning, vilket gör att en konsekvent spänningsnivå kan appliceras på alla stift inom den regionen.Globala klockingångar märkta GCLK0 till GCLK3 är placerade nära de nedre och övre delarna av layouten för att fördela klocksignaler jämnt över den interna logiska arrayen.Detta arrangemang gör det möjligt för flera signaleringsstandarder att fungera samtidigt genom att tilldela olika spänningsnivåer till separata banker samtidigt som organiserad routing mellan externa stift och den interna programmerbara logiken bibehålls.

XC2S200-5FG256I CAD-modell

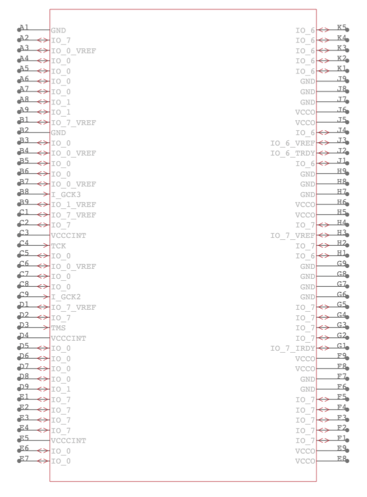

XC2S200-5FG256I Symbol

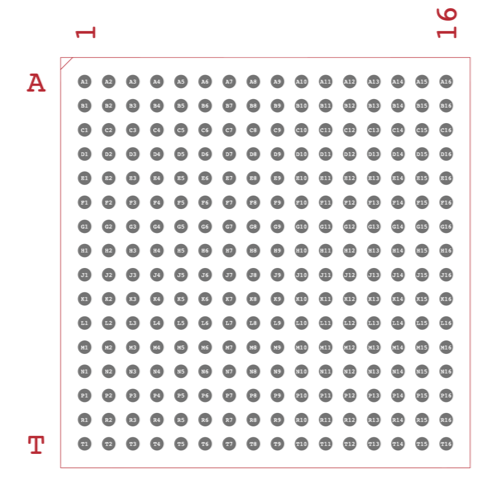

XC2S200-5FG256I Footprint

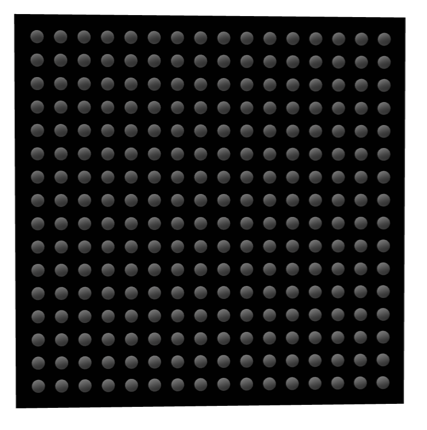

XC2S200-5FG256I 3D-modell

Funktioner hos XC2S200-5FG256I

Programmerbar FPGA-logikarkitektur

Enheten använder en konfigurerbar logikstruktur som gör att digitala kretsar kan definieras genom programmerbara logikblock och routingvägar.Denna struktur gör det möjligt för designers att implementera anpassat hårdvarubeteende utan att modifiera den fysiska enheten, vilket stöder flexibel digital systemutveckling och hårdvaruprototyper.

Integrerade blockminnesresurser

Internt block RAM tillhandahåller dedikerad minneslagring i den programmerbara strukturen.Dessa minnesblock stöder databuffring, uppslagstabeller och temporära lagringsoperationer, vilket minskar behovet av externa minneskomponenter i många digitala behandlingstillämpningar.

Konfigurerbart in- och utgångsgränssnitt

Upp till 176 användaringångar och utgångsstift ger flexibel anslutning till externa enheter.Varje stift kan konfigureras för olika ingångs-, utgångs- eller dubbelriktade funktioner, vilket gör att enheten kan interagera med sensorer, kommunikationsgränssnitt och styrsystem.

Programmerbart routingnätverk

Ett programmerbart sammankopplingsnätverk länkar logiska block, minneselement och ingångsutgångsgränssnitt.Signaler kan dirigeras genom konfigurerbara vägar, vilket tillåter anpassat signalflöde mellan interna resurser samtidigt som förutsägbart digitalt beteende bibehålls.

Klockhantering med hjälp av fördröjda låsta slingor

Integrerade delay locked loop-kretsar stöder klockdistribution och tidsinställning inuti enheten.Dessa kretsar hjälper till att upprätthålla stabila tidsförhållande mellan interna logiska sektioner och externa klockkällor.

Driftskapacitet för industriell temperatur

Enheten stöder drift över ett utökat temperaturområde lämpligt för industriella miljöer.Detta möjliggör stabil prestanda i system som utsätts för varierande miljöförhållanden såsom fabriksutrustning eller utomhusinstallationer.

Kompakt ytmonterad BGA-paket

Enheten är förpackad i ett rutnät med 256 bollar som tillåter ett stort antal anslutningar i ett kompakt utrymme.Denna förpackningsstil stöder täta kretskortslayouter samtidigt som den bibehåller elektrisk tillförlitlighet för enheter med högt antal stift.

XC2S200-5FG256I Tekniska specifikationer

Produktattribut	Attributvärde
Tillverkare	AMD Xilinx
Spänning - Matning	2,375V ~ 2,625V
Totalt RAM-bitar	57344
Leverantörsenhetspaket	256-FBGA (17x17)
Serie	Spartan®-II
Paket/fodral	256-BGA
Paket	Bricka
Driftstemperatur	-40°C ~ 100°C (TJ)
Antal logiska element/celler	5292
Antal LAB/CLB	1176
Antal I/O	176
Antal grindar	200 000
Monteringstyp	Ytmontering
Basproduktnummer	XC2S200
RoHs status	RoHS icke-kompatibel
Moisture Sensitivity Level (MSL)	3 (168 timmar)
REACH-status	REACH opåverkad
ECCN	EAR99
HTSUS	8542.39.0001

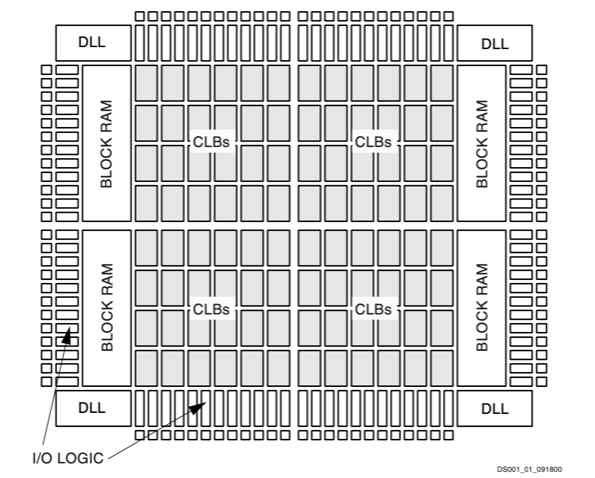

Blockdiagram av XC2S200-5FG256I

Centralt rutnät av konfigurerbara logikblock bildar den programmerbara logiska strukturen där digitala funktioner implementeras med hjälp av uppslagstabeller och flip flops.Vertikala kolumner märkta med block RAM tillhandahåller inbäddade minnesresurser placerade bredvid den logiska arrayen för datalagring och buffringsoperationer.Ingångs- och utgångslogikblock kantar enhetens yttre kanter och ansluter det interna routingnätverket till externa stift.Delay locked loop-enheter placerade i hörnen stödjer klockinriktning och tidsstyrning över den interna logiska strukturen.Sammankopplingsvägar mellan CLB-matrisen, minneskolumner, klockenheter och I O-block skapar det programmerbara routingnätverket som möjliggör flexibla signalanslutningar i hela enheten.

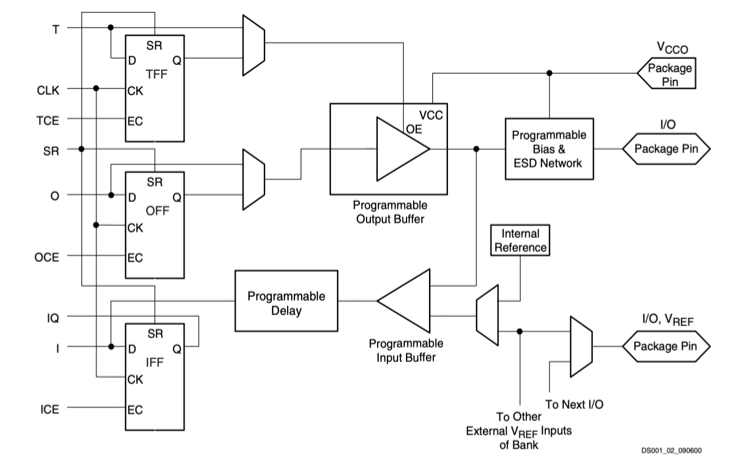

Ingångs-/utgångsblock (IOB) för XC2S200-5FG256I

Intern I/O-blockstruktur ansluter externa paketstift till den programmerbara logiska strukturen genom konfigurerbara in- och utgångsvägar.Utdata passerar genom en vippa märkt OFF med klocka och aktivera kontroll, följt av en programmerbar utgångsbuffert som driver det externa stiftet medan det drivs från VCCO-försörjningen som är associerad med I O-banken.Insignaler från paketstiftet kommer in genom en programmerbar ingångsbuffert och valfritt programmerbart fördröjningssteg innan de når en ingångsvippa märkt IFF som synkroniserar signalen med den interna klockan.Ytterligare styrelement inkluderar tritillståndsstyrning genom TFF-registret, klockaktiveringssignaler och återställningsingångar som hanterar signaltiming och tillståndsstyrning.Ett programmerbart bias- och ESD-skyddsnätverk skyddar stiftgränssnittet, medan en intern referens och VREF-anslutningar stöder spänningsreferenserade I O-standarder som delas över banken.

Tillämpningar av XC2S200-5FG256I

Digitala signaldirigeringssystem

Programmerbara logiska resurser gör att enheten kan hantera digital signaldirigering och bearbetning i kommunikationsutrustning.Dess konfigurerbara logikblock kan implementera anpassade logikvägar som hanterar dataöverföring mellan systemkomponenter samtidigt som de bibehåller ett stabilt timingbeteende.

Styrenheter för industriell automation

Industriella styrsystem kräver ofta flexibel digital logik som kan anpassas till olika maskinprocesser.Enheten kan hantera styrsignaler, sensoringångar och ställdonutgångar, vilket stöder tillförlitlig drift i automatiserade produktionsmiljöer.

Inbäddade prototypplattformar för hårdvara

Utvecklingsplattformar använder ofta programmerbara logiska enheter för att testa digitala konstruktioner innan den slutliga hårdvaruproduktionen.Enheten tillåter konstruktörer att implementera och modifiera logiska strukturer under utveckling, vilket möjliggör effektiv testning av digitala styrfunktioner.

Kommunikationsgränssnittsbrygga

System som ansluter flera kommunikationsprotokoll kan använda enheten för att översätta eller dirigera digitala signaler mellan gränssnitt.Dess programmerbara logik tillåter anpassade datavägar som länkar samman processorer, minnesenheter och kommunikationskontroller.

Elektroniska delsystem för fordon

Elektroniska styrenheter i fordon kräver programmerbar logik för signalhantering och systemkoordinering.Enheten kan hantera digitala styruppgifter, kommunikationsgränssnitt och tidsfunktioner inom fordonselektronik.

Consumer Electronic Control Logic

Digitala konsumentenheter kräver ofta kompakt programmerbar logik för att hantera systemfunktioner.Enheten kan koordinera användargränssnittssignaler, tidsstyrning och intern kommunikation mellan komponenter inom elektroniska produkter.

XC2S200-5FG256I Fördelar och nackdelar

Fördelar

• Programmerbar logikstruktur gör att digitala kretsar kan konfigureras om efter installation

• Integrerat blockminne stöder datalagring utan externt minne i vissa utföranden

• Stort antal in- och utgångsstift stöder flexibel systemanslutning

• Stabil drift över industriella temperaturförhållanden

• Kompakt BGA-paket stöder täta mönsterkortslayouter

• Interna klockinriktningskretsar hjälper till att upprätthålla konsekvent timingbeteende

Nackdelar

• Logikkapaciteten är lägre än hos nyare programmerbara enheter

• Minnesstorleken på chip är begränsad jämfört med moderna programmerbara logikfamiljer

• Strömförbrukningen kan vara högre än nyare lågspänningsarkitekturer

• Inkluderar inte avancerade integrerade signalbehandlingsresurser

• Kräver externt konfigurationsminne för enhetsprogrammering

XC2S200-5FG256I alternativ

Artikelnummer	Tillverkare	Nyckelfunktioner	Använd fall/anteckningar
XC2S200-5FGG256I	AMD	Spartan-II FPGA med konfigurerbara logikblock, distribuerat RAM-minne och programmerbara routingresurser.Den arbetar runt en 2,5 V kärnkälla och tillhandahåller tusentals logiska celler för att implementera anpassade digitala kretsar.	Används i inbäddad bearbetning, industriell styrning och kommunikationshårdvara där programmerbar logik och tillförlitlig drift i industriella temperaturområden krävs.
XC2S200-5FGG256C	AMD	FPGA-enhet från Spartan-II-familjen som integrerar programmerbara logiska element, interna minnesblock och konfigurerbara I/O-anslutningar för flexibel digital design.	Lämplig för konsumentelektronik, kommunikationsmoduler och prototypplattformar där måttlig logikdensitet och flexibel hårdvarukonfiguration krävs.
XC2S200-5FG256C	AMD	Programmerbar FPGA-enhet som erbjuder konfigurerbara logiska celler, interna minnesresurser och flera användarkonfigurerbara I/O-stift för att implementera komplexa digitala kretsar på ett enda chip.	Tillämpas i datainsamlingssystem, signalbehandlingsplattformar och inbäddade konstruktioner som behöver programmerbar digital hårdvara.
XC2S200-5FGG456I	AMD	High-pin-count Spartan-II FPGA ger programmerbara logikblock, inbyggt minne och ett stort antal I/O-anslutningar för komplexa digitala system.	Används inom industriell automation, avancerad kommunikationsutrustning och inbyggda system med hög I/O som kräver flexibel programmerbar logik och utökat temperaturstöd.

Om AMD Xilinx

AMD Xilinx är ett halvledarteknologiföretag känt för utvecklingen av programmerbara logiska enheter och adaptiva datorplattformar.Företaget har sitt ursprung som Xilinx och blev senare en del av Advanced Micro Devices.Dess arbete fokuserar på fältprogrammerbara gate-arrayer, adaptiva system på chipenheter och programmerbara accelerationsplattformar som används i datorer, kommunikationer, fordonselektronik och industrisystem.Företaget har utvecklat programmerbara logiska arkitekturer i flera decennier, som stödjer digital hårdvarudesign genom konfigurerbara enheter som gör att kretsar kan definieras efter tillverkning.Dess produkter används ofta i inbyggda system, nätverksinfrastruktur, signalbehandlingsutrustning och elektroniska styrsystem.

Slutsats

XC2S200-5FG256I FPGA ger dig ett flexibelt sätt att bygga digital logik direkt i hårdvaran.Du kan konfigurera dess logiska block, minnesresurser och in- och utgångsanslutningar för att stödja olika systemuppgifter.Dess interna struktur tillåter signaldirigering, tidsstyrning och datalagring i en enda programmerbar enhet.Med sin konfigurerbara aUnderstanding XC2S200-5FG256I FPGA-arkitektur och applikationsarkitektur kan enheten stödja inbyggd elektronik, kommunikationsgränssnitt och kontrollsystem.Att förstå dess layout, funktioner och applikationer hjälper dig att se hur programmerbara logiska enheter stödjer modern digital utrustning.Detta gör det lättare för dig att utvärdera om XC2S200-5FG256I passar dina elektroniska designs behov.

Datablad PDF

XC2S200-5FG256I Datablad:

XC2S200-5FG256I.pdf
