Vad är MEMS och varför det är viktigt i modern elektronik

MEMS (Micro-Electro-Mechanical Systems) är små enheter som kombinerar mekaniska delar och elektronik på ett enda chip.I den här artikeln kommer du att lära dig hur MEMS fungerar, från att känna av fysiska förändringar till att producera elektriska och mekaniska utsignaler.Du kommer också att utforska de olika typerna av MEMS-enheter och hur de tillverkas.Dessutom kommer du att se var MEMS används och vad som gör dem viktiga i modern teknik.

Katalog

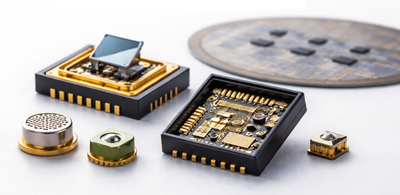

Figur 1. MEMS-enheter

Vad är MEMS?

MEMS (Micro-Electro-Mechanical Systems) är miniatyrenheter som integrerar mekaniska strukturer och elektroniska komponenter på ett enda chip i mikroskalan.Dessa system kombinerar små rörliga delar som balkar, membran eller konsoler med mikroelektronik för att utföra specifika funktioner.MEMS-enheter tillverkas vanligtvis i storlekar som sträcker sig från några mikrometer till några millimeter.De är designade för att interagera med fysiska miljöer samtidigt som de behåller kompakta formfaktorer som lämpar sig för modern elektronik.På grund av deras ringa storlek möjliggör MEMS-teknologin hög integration, låg materialanvändning och skalbar produktion.Idag är MEMS allmänt erkänd som en nyckelteknologi i miniatyriserade system och smarta elektroniska enheter.

Arbetsprincip för MEMS

MEMS-enheter fungerar genom en sekvens av avkänning, signalomvandling, bearbetning och aktivering.Först detekterar en struktur i mikroskala en fysisk ingång som tryck, rörelse eller temperatur.Denna fysiska förändring omvandlas sedan till en elektrisk signal med hjälp av transduktionsmetoder som kapacitiva, piezoelektriska eller termiska effekter.Den genererade signalen bearbetas av integrerade elektroniska kretsar för att tolka eller konditionera data.Efter bearbetning kan systemet utlösa ett utgångssvar beroende på enhetens funktion.I vissa MEMS producerar detta svar mekanisk rörelse eller en kontrollerad fysisk handling.Sammantaget fungerar MEMS som kompakta system som överbryggar de fysiska och elektriska domänerna i ett kontinuerligt flöde.

Typer av MEMS-enheter

MEMS-sensorer

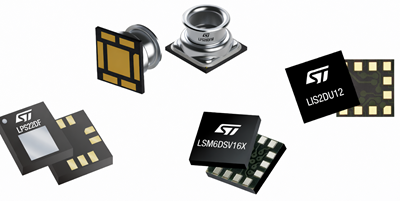

Figur 2. MEMS-sensorer

MEMS-sensorer är enheter som upptäcker fysiska parametrar och omvandlar dem till elektriska signaler.Dessa sensorer mäter kvantiteter som acceleration, tryck, temperatur och ljud med hjälp av små mekaniska strukturer integrerade i ett chip.Avkänningselementet reagerar på miljöförändringar, vilket orsakar en mätbar variation i elektriska egenskaper som kapacitans eller resistans.Som visas i figur 2 är MEMS-sensorer ofta förpackade som kompakta integrerade kretsar lämpliga för modern elektronik.Deras lilla storlek gör att de kan bäddas in i bärbara enheter utan att lägga till bulk.MEMS-sensorer är kända för sin höga känslighet och snabba svarstider.De utgör en stor kategori av MEMS-enheter på grund av deras förmåga att fånga data effektivt.

MEMS ställdon

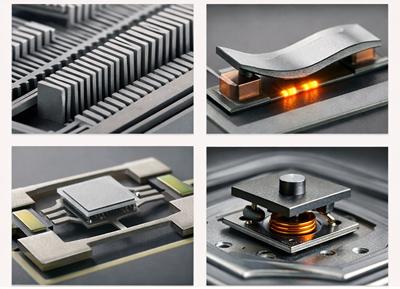

Figur 3. MEMS-ställdon

MEMS ställdon är enheter som omvandlar elektriska signaler till fysisk rörelse eller mekanisk handling.Dessa komponenter använder mikroskalastrukturer för att generera rörelse genom mekanismer som elektrostatiska, termiska eller magnetiska krafter.När en elektrisk ingång appliceras producerar ställdonet förskjutning, vibrationer eller kraft i mycket liten skala.Figur 3 illustrerar hur dessa små strukturer kan producera kontrollerad mekanisk rörelse i kompakta system.MEMS ställdon är vanligtvis utformade för exakta och repeterbara rörelser i integrerade enheter.Deras förmåga att arbeta med låg effekt gör dem lämpliga för miniatyriserade system.Som en viktig MEMS-kategori möjliggör de fysisk interaktion inom mikroskaliga miljöer.

Optiska MEMS (MOEMS)

Optiska MEMS, även känd som MOEMS (Micro-Opto-Electro-Mechanical Systems), är MEMS-enheter designade för att manipulera och kontrollera ljus.Dessa system inkluderar optiska komponenter i mikroskala såsom speglar, fönsterluckor och omkopplare integrerade med elektroniska kretsar.De fungerar genom att justera ljusbanor, reflektionsvinklar eller optiska signaler med hjälp av små rörliga strukturer.MOEMS-enheter används ofta i applikationer som optisk kommunikation och displaysystem.Deras kompakta design möjliggör exakt kontroll av ljuset i mycket små utrymmen.Integreringen av optiska och mekaniska element möjliggör höghastighets och exakt ljusmodulering.Denna kategori fokuserar specifikt på ljusbaserade operationer snarare än allmän avkänning eller aktivering.

RF MEMS

RF MEMS är MEMS-enheter speciellt designade för radiofrekvenssignaltillämpningar (RF).Dessa enheter inkluderar komponenter såsom switchar, resonatorer och avstämbara kondensatorer som används i RF-kretsar.De fungerar genom att styra elektriska signaler vid höga frekvenser med minimal signalförlust.RF MEMS-strukturer ger hög isolering och låg strömförbrukning jämfört med traditionella RF-komponenter.Deras design i mikroskala möjliggör förbättrad prestanda i kommunikationssystem.Dessa enheter används ofta i antenner, filter och trådlösa system.RF MEMS fokuserar enbart på att optimera signalbeteende i högfrekventa elektroniska miljöer.

BioMEMS

BioMEMS är MEMS-enheter utvecklade för biologiska, medicinska och hälsovårdsapplikationer.Dessa system integrerar mekaniska strukturer i mikroskala med biologiska element för att analysera eller interagera med levande system.Vanliga exempel inkluderar lab-on-chip-enheter, mikrofluidsystem och biosensorer.BioMEMS-enheter möjliggör exakt hantering av små volymer vätskor för diagnostik och testning.Deras kompakta storlek möjliggör snabbare analys och minskade provbehov.De används i stor utsträckning inom medicinsk forskning, läkemedelsleverans och diagnostiska verktyg.Denna kategori fokuserar uteslutande på MEMS-teknologier som tillämpas inom det biomedicinska området.

Hur görs MEMS?

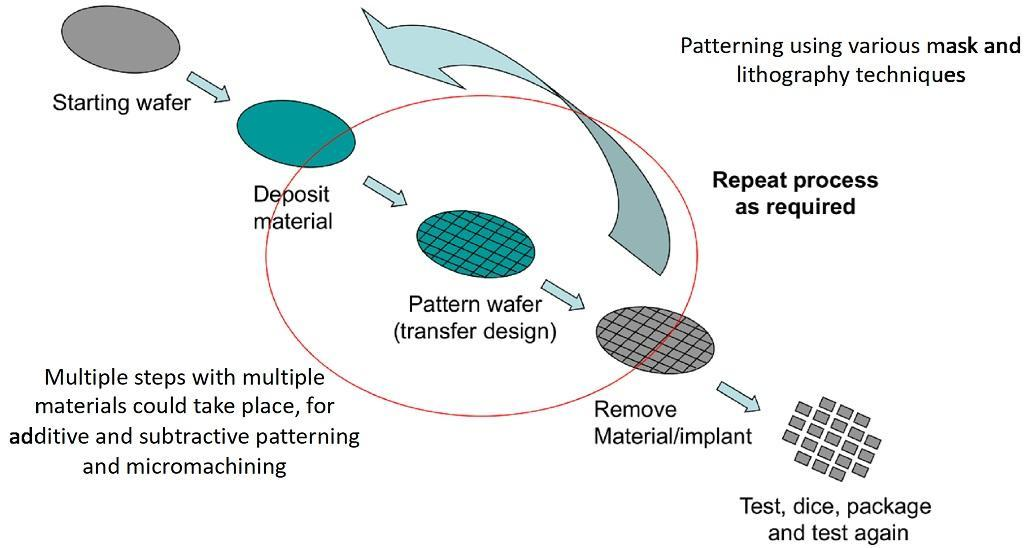

Figur 4. MEMS tillverkningsprocess

1. Börjar med en Silicon Wafer

Processen börjar med en ren silikonskiva som fungerar som bassubstrat.Denna wafer ger mekaniskt stöd och fungerar som grunden för alla strukturer.Den är noggrant förberedd för att säkerställa en slät och felfri yta.Rengöring tar bort föroreningar som kan påverka senare steg.Skivans storlek och kvalitet påverkar direkt enhetens prestanda.Detta steg säkerställer en pålitlig utgångspunkt för tillverkning.

2. Materialdeponering

Tunna lager av material som kiseldioxid, metaller eller polykisel avsätts på skivan.Dessa lager utgör de strukturella och funktionella delarna av MEMS-enheter.Deponeringstekniker inkluderar kemisk ångdeponering (CVD) och fysikalisk ångdeposition (PVD).Varje lager har ett specifikt syfte med att bygga den slutliga strukturen.Tjockleken och enhetligheten kontrolleras exakt.Detta steg lägger till viktiga material för enhetsbildning.

3. Fotolitografimönster

Ett ljuskänsligt material som kallas fotoresist appliceras på waferytan.Mönster överförs till wafern med hjälp av masker och ultraviolett ljus.Detta steg definierar formerna och egenskaperna hos MEMS-strukturerna.De exponerade områdena är utvecklade för att skapa en mönstrad layout.Flera mönstringscykler kan krävas.Denna process möjliggör exakt designöverföring till wafern.

4. Etsningsprocess

Etsning tar bort utvalda materialområden för att bilda de önskade strukturerna.Det kan göras med våtkemiska eller torra plasmametoder.Processen skapar hålrum, kanaler eller rörliga delar.Precisionskontroll säkerställer att endast riktade områden tas bort.Etsning definierar den slutliga geometrin för MEMS-komponenter.Detta steg är viktigt för att forma funktioner i mikroskala.

5. Doping eller materialändring

Specifika områden av skivan modifieras för att ändra elektriska egenskaper.Doping introducerar föroreningar för att kontrollera konduktiviteten.Detta steg är bra för att integrera elektronisk funktionalitet.Det säkerställer korrekt interaktion mellan mekaniska och elektriska komponenter.Processen kontrolleras noggrant för konsistens.Detta förbättrar enhetens prestanda.

6. Förpackning och testning

Efter tillverkningen skärs skivan till individuella chips.Varje enhet är förpackad för att skydda den från miljöskador.Elektriska och funktionella tester utförs för att säkerställa korrekt funktion.Förpackningar möjliggör också integration i elektroniska system.Detta sista steg säkerställer tillförlitlighet och användbarhet.Den förbereder MEMS-enheter för breda applikationer.

Tillämpningar av MEMS

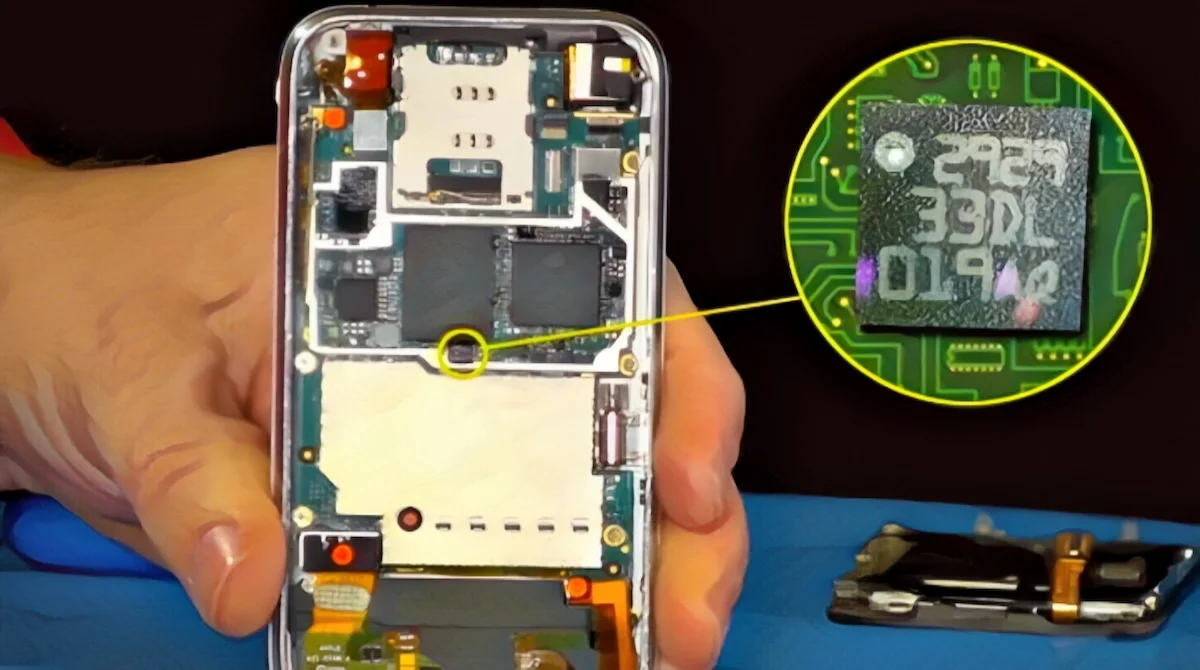

Figur 5. MEMS i smartphones

1. Konsumentelektronik

MEMS-enheter är viktiga i smartphones, surfplattor och bärbara enheter.De möjliggör funktioner som rörelsedetektering, skärmrotation och röstinmatning.Accelerometrar och gyroskop förbättrar interaktion och enhetskontroll.MEMS-mikrofoner ger högkvalitativ ljudinspelning i kompakta utrymmen.Deras integration förbättrar funktionaliteten utan att öka enhetens storlek.

2. Bilsystem

MEMS-sensorer spelar en roll i fordonssäkerhet och kontrollsystem.De används i krockkuddar, däcktrycksövervakning och stabilitetskontroll.Dessa enheter upptäcker rörelse, acceleration och tryckförändringar i tiden.MEMS-teknik förbättrar fordonssäkerhet och prestanda.Deras tillförlitlighet är god i fordonstillämpningar.

3. Medicinsk utrustning

MEMS används i medicinska instrument för diagnostik och övervakning.Enheter som trycksensorer och mikrofluidchip möjliggör exakta mätningar.De stöder minimalt invasiva procedurer och bärbara hälsovårdslösningar.MEMS förbättrar noggrannhet och effektivitet i medicinska tillämpningar.Deras ringa storlek möjliggör integration i kompakta medicinska verktyg.

4. Industriell automation

MEMS-enheter används ofta i industriella övervaknings- och kontrollsystem.De mäter parametrar som tryck, vibrationer och flöde i maskiner.Dessa sensorer hjälper till att förbättra systemets effektivitet och förhindra fel.MEMS-tekniken stöder förutsägande underhållsstrategier.Deras hållbarhet gör dem lämpliga för tuffa industrimiljöer.

5. Flyg och försvar

MEMS-enheter används i navigations- och vägledningssystem.De ger exakt rörelseavkänning för flygplan och försvarsutrustning.Dessa sensorer förbättrar stabilitet och kontroll i komplexa system.MEMS-teknik möjliggör lätta och kompakta konstruktioner.Deras precision är användbar i högpresterande miljöer.

6. Miljöövervakning

MEMS-sensorer används för att detektera miljöförhållanden som luftkvalitet och temperatur.De hjälper till att övervaka föroreningsnivåer och klimatförhållanden.Dessa enheter stöder smarta städer och miljöskyddssystem.MEMS möjliggör datainsamling i kompakta format.Deras effektivitet gör dem idealiska för kontinuerliga övervakningstillämpningar.

Fördelar med MEMS-teknik

• Extremt liten storlek möjliggör kompakt och lätt enhetsintegration

• Låg strömförbrukning stödjer energieffektiva system

• Hög precision möjliggör exakt avkänning och kontroll

• Batchtillverkning minskar tillverkningskostnaden per enhet

• Snabb svarstid förbättrar prestandan

• Hög tillförlitlighet tack vare solid state-konstruktion

• Enkel integration med elektroniska kretsar på ett enda chip

Begränsningar för MEMS-teknik

• Tillverkningsprocesser är komplexa och kräver avancerad utrustning

• Känslig för miljöfaktorer som temperatur och luftfuktighet

• Begränsad mekanisk effekt på grund av liten strukturstorlek

• Förpackning kan vara svårt och kostsamt

• Mottaglig för kontaminering i mikroskalanivåer

• Designkomplexiteten ökar med multifunktionsintegration

Skillnaden mellan MEMS och IC

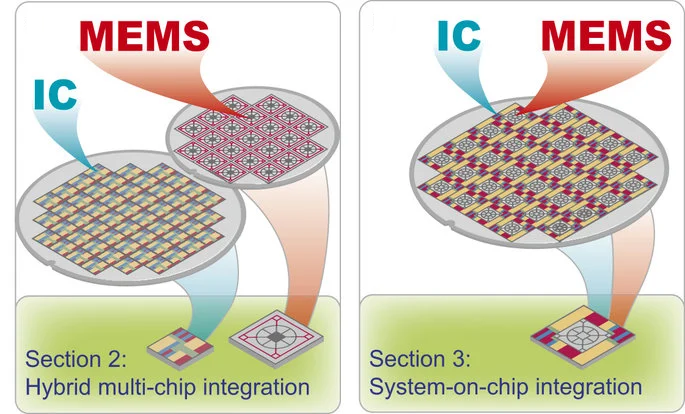

Figur 6. MEMS vs IC

MEMS-enheter interagerar med den fysiska miljön genom att känna av eller producera mekaniska åtgärder, medan IC:er bearbetar, lagrar och styr elektriska signaler med hjälp av elektroniska komponenter som transistorer och kondensatorer. MEMS och IC:er är inte konkurrerande tekniker utan kompletterar varandra, som arbetar tillsammans i de flesta moderna elektroniska system.MEMS fungerar som gränssnittet till den fysiska världen, medan IC:er fungerar som processorenheten som tolkar och hanterar signalerna.

När det gäller struktur och funktion inkluderar MEMS-enheter ofta mikroskopiska rörliga delar och tredimensionella strukturer, medan ICs är typiskt plan och rent elektronisk utan mekanisk rörelse.MEMS hanterar fysiska fenomen, medan IC fokuserar på elektrisk signalbehandling, beräkning och kontroll.Dessa teknologier är ofta integrerade genom hybrid-, monolitiska eller System-in-Package-metoder (SiP) för att skapa kompakta och effektiva system.Tillsammans möjliggör MEMS- och IC-teknologier intelligenta applikationer som smartphones, bilsystem, medicinsk utrustning och IoT-elektronik.

MEMS vs NEMS

Aspekt	MEMS	NEMS
Storlek Skala	1 µm till 1 mm (10⁻⁶–10⁻³ m)	1 nm till 100 nm (10⁻⁹–10⁻⁷ m)
Funktionsstorlek	Typiskt ≥ 1 µm	Vanligtvis < 100 nm
Tillverkning Metoder	Fotolitografi, bulk/ytmikrobearbetning	Elektronstråle litografi, nanolitografi, självmontering
Material som används	Kisel, polykisel, metaller (Al, Au), polymerer	Kol nanorör, grafen, nanotrådar, ultratunt kisel
Känslighet Räckvidd	Upptäcker makro-till-mikro förändringar (t.ex. mg acceleration, kPa tryck)	Upptäcker nanoskala krafter (pN–nN) och molekylära interaktioner
Strömförbrukning	µW till mW intervall	nW till µW intervall
Mekanisk Utgång	µN till mN kraft räckvidd	pN till nN kraft räckvidd
Resonant Frekvens	kHz till MHz intervall	MHz till GHz intervall
Signal Upplösning	Mikroskala upplösning	Nano-skala till upplösning på atomnivå
Mekanisk Stabilitet	Hög strukturell stelhet	Lägre stabilitet på grund av storlek och yteffekter
Integration Förmåga	Lätt integrerad med CMOS-elektronik	Integration är komplexa och fortfarande under utveckling
Tillförlitlighet	Beprövad långsiktigt tillförlitlighet inom industrin	Begränsad långsiktiga tillförlitlighetsdata
Kommersiellt Tillgänglighet	Används flitigt i konsument- och industriprodukter	Mestadels i forskning och tidiga tillämpningar
Teknik Mognad	Fullt mogen och standardiserad	Framväxande och experimentell

Slutsats

MEMS-teknologin kombinerar mekaniska element i mikroskala med elektronik för att skapa kompakta, effektiva system som kan avkänna och aktiveras.Dessa enheter fungerar genom en strukturerad process av detektering, signalbehandling och svar, och är kategoriserade i sensorer, ställdon, optiska, RF och biomedicinska tillämpningar.Deras utbredda användning inom elektronik, bilindustri, hälsovård och industrisystem visar deras mångsidighet och betydelse.Även om MEMS erbjuder fördelar som liten storlek, låg strömförbrukning och hög precision, möter de också utmaningar relaterade till tillverkningskomplexitet och miljökänslighet.
