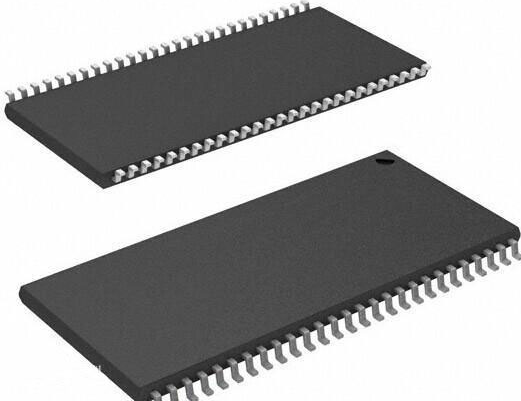

Vad är SRAM?

SRAM, eller statisk RAM, är en typ av minne som behåller data utan behov av konstant uppfriskande, vilket gör det snabbare och mer tillförlitligt för specifika uppgifter.Till skillnad från DRAM kräver det inte periodisk laddning, men dess större storlek och högre kostnad begränsar dess användning till specialiserade applikationer.Den här artikeln undersöker dess funktioner, typer, arbetsmekanism och praktiska användningar.

Katalog

Introduktion till SRAM

SRAM är en typ av minne som inte behöver en uppdateringskrets för att upprätthålla sina data, till skillnad från DRAM, vilket kräver ofta laddning för att hålla sin information intakt.Detta gör att SRAM fungerar snabbare och mer effektivt i vissa uppgifter.Men det har sina nackdelar.Till exempel har SRAM en lägre integrationsnivå, vilket innebär att det tar mer fysiskt utrymme jämfört med DRAM med samma lagringskapacitet.På grund av detta är SRAM i allmänhet dyrare.En kiselskiva som producerar DRAM med en större kapacitet kommer att ge mindre SRAM i samma område.Medan dess prestanda är bättre, begränsar den större storleken och högre kostnaden användningen till specifika applikationer.

SRAM -specifikationer

SRAM används ofta som ett cacheminne mellan CPU och huvudminnet.Den finns i två typer: en är fixerad direkt på moderkortet, medan den andra, känd som Coast (Cache on a Stick), sätts in i en plats för expansion.

Vissa chips, som CMOS 146818, inkluderar SRAM med liten kapacitet, till exempel 128 byte, för att lagra konfigurationsdata.Från och med 80486 CPU integrerades en cache i processorn för att förbättra dataöverföringshastigheterna.Detta utvecklades i Pentium CPU: er, där termer som L1 -cache (nivå 1 -cache) och L2 -cache (nivå 2 -cache) blev standard.Generellt sett är L1 -cache belägen i CPU, medan L2 -cache är placerad utanför.Processorer som Pentium Pro inkluderade emellertid både L1- och L2 -cachar i CPU, vilket resulterade i en större fysisk storlek.Senare flyttade Pentium II L2 -cachen till en extern svart låda utanför CPU -kärnan.

SRAM är snabb och behöver inte uppdateringsoperationer, till skillnad från DRAM.Emellertid gör dess höga kostnader och större storlek det olämpligt som det primära minnet på ett moderkort, där stora kapaciteter behövs.

Användning av SRAM

SRAM används främst för nivå 2 -cache (L2 -cache) vid datoranvändning.Det förlitar sig på transistorer för att lagra data, vilket gör det betydligt snabbare än DRAM.SRAM har emellertid en mindre kapacitet jämfört med andra typer av minne inom samma område, vilket begränsar dess användning i applikationer med hög kapacitet.

Trots sin högre kostnad används SRAM ofta som en liten kapacitet cache för att överbrygga hastighetsgapet mellan en snabbare CPU och långsammare DRAM.Det finns i olika former, såsom asyncsram (asynkron SRAM), synk SRAM (synkron SRAM), PBSRAM (pipelined burst SRAM) och proprietära varianter som Intels CSRAM.

SRAM: s arkitektur består av fem viktiga komponenter: Memory Cell Array (Core Cells Array), rad/kolumnadressavkodare, känsliga förstärkare, kontrollkretsar och buffert-/drivarkretsar.Dess lagringsmekanism är statisk och förlitar sig på en bistabil krets.Även om detta eliminerar behovet av periodiska uppdateringar som DRAM, minskar komplexiteten i dess lagringsenheter integrationstätheten och ökar kraftförbrukningen.Trots dessa begränsningar gör SRAM: s hastighet och tillförlitlighet det nödvändigt i vissa prestationskritiska applikationer.

Hur SRAM fungerar

SRAM fungerar genom att lagra data i sina minnesceller utan att behöva ständigt uppfriskande.Att skriva en "1" i en 6T -minnescell, till exempel, innebär att man tillhandahåller specifika adressvärden till rad- och kolumnavkodare för att välja en cell.Sedan är skrivningssignalen (vi) aktiverad, och data "1" omvandlas till två signaler, "1" och "0", som skickas till bitlinjerna (BL och BLB) anslutna till den valda cellen.I detta skede aktiveras vissa transistorer i cellen, vilket gör att signalerna kan ställa in det interna spärren så att den håller "1."

Processen för läsdata är liknande.Om minnescellen innehåller "1", laddar systemet först bitlinjerna till en specifik spänning.När raden och kolumnavkodarna väljer minnescellen påverkar de lagrade data spänningen på bitlinjerna.En spänningsskillnad skapas, som sedan detekteras och förstärks av känslomästaren.Denna förstärkta signal skickas till utgångskretsen, vilket gör att den lagrade "1" kan läsas exakt.

SRAM: s design säkerställer att data lagras säkert och åtkomst snabbt, vilket gör det pålitligt för applikationer som kräver höghastighetsminne.

Typer av SRAM

Icke-flyktig SRAM

Icke-flyktig SRAM (NVSRAM) fungerar som vanlig SRAM men har den extra förmågan att behålla data även när strömförsörjningen går förlorad.Detta gör det mycket användbart i situationer där datakonservering är kritiskt, till exempel i nätverkssystem, flyg- och rymdtekniker och medicintekniska produkter.Eftersom att förlita sig på batterier kanske inte alltid är ett alternativ, säkerställer NVSRAM att uppgifterna är säkra utan extern kraft.

Asynkron SRAM

Asynkron SRAM fungerar utan beroende på en klocksignal, vilket gör den flexibel i olika miljöer.Den kommer i kapacitet som sträcker sig från 4 kb till 64 MB och är väl lämpad för små inbäddade processorer som har begränsad cache.Denna typ av SRAM används ofta inom industriell elektronik, mätinstrument, hårddiskar och nätverksutrustning.Dess snabba åtkomsttider gör det idealiskt för system som kräver snabbt och pålitligt minne.

Baserat på transistortyp

• Bipolära korsningstransistorer (BJT)

SRAM byggt med bipolära korsningstransistorer erbjuder mycket snabb prestanda men kommer med nackdelen med hög kraftförbrukning.Detta gör det mindre vanligt i moderna applikationer där energieffektivitet är en prioritering.

• MOSFET (CMOS Technology)

SRAM som använder MOSFET -transistorer, särskilt CMO, är den mest använda typen idag.Den kombinerar låg effektförbrukning med bra prestanda, vilket gör den lämplig för olika applikationer.

Baserat på funktion

• Asynkron SRAM

Denna typ av SRAM fungerar oberoende av en klockfrekvens, med läs- och skrivoperationer som styrs av adresslinjerna och möjliggör signaler.Dess flexibilitet gör det till ett bra val för inbäddade system.

• Synkron SRAM

Synkron SRAM fungerar synkroniserat med en klocksignal och säkerställer att alla operationer inträffar med exakta intervall.Detta gör det väl lämpat för applikationer där timing och samordning är väsentliga, som höghastighetsdatabehandling.

Baserat på egenskaper

• Zero Bus Turnaround (ZBT) SRAM

ZBT SRAM tillåter kontinuerliga läs- och skrivoperationer utan extra klockcykler för växling mellan lägen.Det förbättrar effektiviteten och hastigheten i system som behöver snabb minnesåtkomst.

• Synkron Burst SRAM

Optimerad för sprängöverföringar gör att denna SRAM-typ gör det möjligt att läsa eller skrivas flera bitar av data i snabb följd, vilket gör den idealisk för höghastighetsdata.

• DDR SRAM

DDR SRAM (dubbel datahastighet SRAM) förbättrar dataöverföringshastigheterna genom att läsa och skriva på båda kanterna på klocksignalen.Den har en enda port för operationer och används ofta i högpresterande system.

• QDR SRAM

QDR SRAM (Quad Data Rate SRAM) har separata läs- och skrivportar för samtidiga operationer.Den hanterar fyra data på en gång, vilket gör den lämplig för system som kräver hög genomströmning.

• Binär SRAM

Binär SRAM är standardtypen som arbetar med binära data (0s och 1s) för att lagra och bearbeta information.

• Ternär dator SRAM

Denna specialiserade SRAM -typ fungerar med tre stater istället för två, vilket möjliggör mer komplex och effektiv datahantering i specifika applikationer.

SRAM: s struktur och design

SRAM, eller statisk RAM, är byggd med transistorer där "på" -statet representerar 1 och "off" -tillståndet representerar 0. Detta tillstånd förblir stabilt tills en ändringssignal har mottagits.Till skillnad från DRAM behöver SRAM inte ständigt uppfriskande för att behålla sina data.I likhet med DRAM förlorar SRAM dock sina uppgifter när strömmen är avstängd.Hastigheten är imponerande, fungerar ofta på 20ns eller snabbare.

Varje SRAM -minnescell kräver fyra till sex transistorer tillsammans med ytterligare komponenter, vilket gör den större och dyrare än DRAM, som bara använder en transistor och en kondensator per cell.Denna skillnad i struktur och design innebär att SRAM och DRAM inte kan bytas ut.

SRAM: s höga hastighet och statiska natur gör det till ett vanligt val för cacheminne, ofta finns i ett cache -uttag på en dators moderkort.Dess interna struktur består av fem huvuddelar: en minnescelluppsättning, adressavkodare (rad- och kolumnavkodare), förnuftförstärkare, styrkrets och buffert/drivkrets.Varje minnescell ansluter till andra celler via delade elektriska anslutningar i rader och kolumner.Rader kallas "ordlinjer", medan vertikala anslutningar för data kallas "bitlinjer."Specifika rader och kolumner väljs genom ingångsadresser, och data läses sedan från eller skrivs till motsvarande minnesceller.

För att optimera chipstorlek och datatillgång är SRAM -celler vanligtvis ordnade i en matris eller en fyrkantig layout.Till exempel används 64 rader och 64 kolumner i en 4K-bitars SRAM, vilket kräver 12 adresslinjer.Detta fyrkantiga arrangemang minimerar chipområdet samtidigt som effektiv åtkomst bibehålls.Förbindelserna mellan minnesceller och datarterminaler kan emellertid bli långa i större kapacitet, vilket kan orsaka förseningar och minska läs-/skrivhastigheter.Dessa förseningar måste noggrant hanteras för att upprätthålla prestanda och tillförlitlighet.

Denna design har en balans mellan hastighet och storlek, vilket gör SRAM idealisk för applikationer som kräver snabb och konsekvent minnesåtkomst.

Tillämpningar av SRAM i verkliga livet

SRAM: s egenskaper

SRAM är snabbare än DRAM och konsumerar mindre kraft när den är inaktiv.Det är emellertid dyrare och större, vilket begränsar dess användning i högdensitet, billiga applikationer som PC-minne.Dess användarvänlighet och verklig slumpmässig åtkomst gör det lämpligt för specifika höghastighetskrav.

Klockfrekvens och kraftanvändning

SRAM: s strömförbrukning ökar med åtkomstfrekvensen.Vid höga frekvenser kan den konsumera flera watt, men vid måttliga klockhastigheter använder den mycket liten kraft.När de går i viloläge sjunker kraftanvändningen till mikrovattnivåer, vilket gör den energieffektiv i vissa scenarier.

Allmänna produkter som använder SRAM

• Asynkron gränssnitt

Asynkron SRAM används vanligtvis i chips med kapacitet som sträcker sig från 32kx8 (t.ex. xxc256) till 16 Mbit.Dess flexibilitet gör den populär i en mängd olika applikationer för allmänna ändamål.

• Synkron gränssnitt

Synkron SRAM stöder applikationer som kräver sprängöverföringar, såsom cacheminne, med kapacitet upp till 18 Mbit.Det är optimerat för snabba, koordinerade dataöverföringar.

Inbäddad i chips

• Mikrokontroller

I mikrokontroller tillhandahåller SRAM småskaligt minne (32 byte till 128 kilobyte) för bearbetning av uppgifter i inbäddade system.

• CPU -cachar

SRAM fungerar som en cache i högpresterande CPU: er och lagrar ofta använda data för att förbättra bearbetningshastigheterna.Det sträcker sig från några kilobyte till flera megabyte i storlek.

• Register

Processorer använder SRAM som tillfällig lagring i register, vilket möjliggör snabbare databehandling under operationer.

• Asics och specialiserade ICS

SRAM är ofta inbäddat i applikationsspecifika integrerade kretsar (ASIC) för snabbminnesåtkomst i anpassade applikationer.

FPGA- och CPLD -enheter

SRAM är avgörande i FPGA: er och CPLD för att lagra tillfälliga data och konfigurationsfiler, vilket stöder den omprogrammerbara karaktären hos dessa enheter.

Inbäddade applikationer i enheter

• Industriella och vetenskapliga system

I industriell och vetenskaplig utrustning används SRAM för tillförlitliga krav på hög hastighet, till exempel inom fordonselektronik och kontrollsystem.

• Konsumentelektronik

Moderna enheter som digitala kameror, mobiltelefoner och leksaker använder SRAM för snabb och effektiv datahantering, och integrerar ofta flera megabyte för smidig drift.

• Signalbehandling i realtid

SRAM med dubbla portioner används vanligtvis i realtidssignalbehandlingsapplikationer för att hantera kontinuerliga dataströmmar effektivt.

Datorapplikationer

• datorer och arbetsstationer

SRAM är en häftklammer i datorer som fungerar som intern CPU -cache och extern burst -lägescache för att förbättra prestandan.

• perifera enheter

Perifera enheter som skrivare, routrar och hårddiskar förlitar sig på SRAM att buffra och hantera data för smidigare operationer.

• Optiska enheter

CD-ROM- och CD-RW-enheter använder SRAM som en ljudspårbuffert, vilket säkerställer sömlös uppspelning och inspelning.

• Nätverksutrustning

SRAM är integrerad i kabelmodem och andra nätverksenheter för att hantera och buffra data effektivt.

Entusiastapplikationer

• DIY -processorer

För hobbyister och entusiaster gör SRAM: s enkla gränssnitt och brist på uppdateringscykler det idealiskt för DIY -processorprojekt.Dess direkta adress och databussåtkomst förenklar integrationen, vilket gör att användare kan fokusera på prestanda.
