Vad är en bult-on brytare

Du kan stöta på bultade strömbrytare när du har att göra med elektriska installationer med högre effekt, särskilt där en säker anslutning är viktig.Dessa brytare fäster stadigt på panelen och är byggda för att klara större belastningar jämfört med standardtyper.När du utforskar hur de fungerar kommer du att se hur de skyddar kretsar, vilka delar de innehåller och var de ofta används.Med en tydlig förståelse blir det lättare att välja rätt brytare och känna igen när den passar din elinstallation.

Katalog

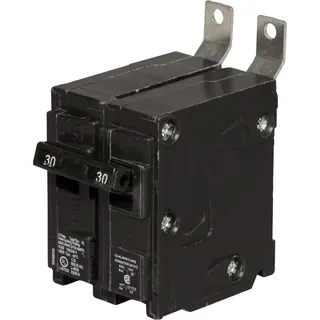

Figur 1. Bolt-On strömbrytare

Vad är en bult-on brytare

En bult-on brytare är en typ av strömbrytare som ansluts direkt till samlingsskenan inuti en elektrisk panel med bultar eller skruvar, vilket skapar en fast och stabil elektrisk anslutning.Den är utformad för att stoppa flödet av elektricitet när strömmen blir osäker, till exempel vid överbelastning eller kortslutning, vilket hjälper till att skydda ledningar och ansluten utrustning från skador.

Denna typ av brytare används ofta i kretsar som bär högre elektrisk belastning, vilket gör den lämplig för system som levererar ström till stora apparater eller utrustning som kräver mer ström än standardkretsar.

Bolt-On och andra typer av effektbrytare

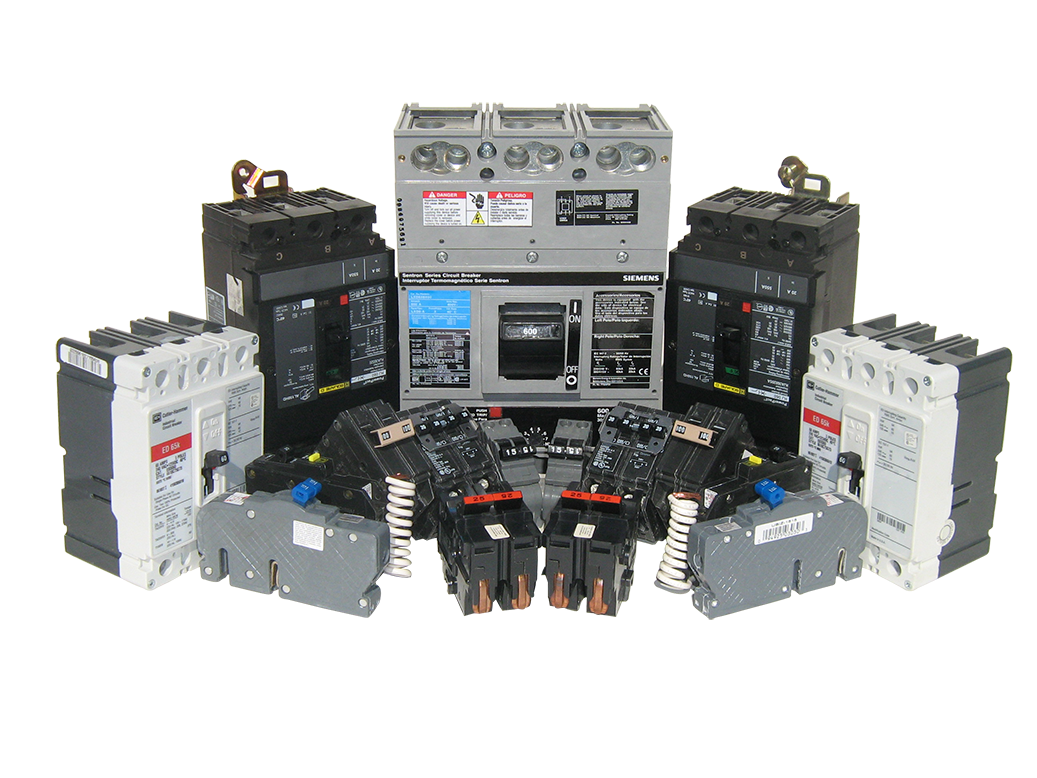

Figur 2. Typer av effektbrytare

Funktion	Bolt-On Breaker	Plug-In Breaker	Inskruvningsbrytare
Anslutningsmetod	Bultad eller klämd till samlingsskena	Fästs på busshållaren	Gängad anslutning
Typiskt Amperage	30–400+ ampere	15–30 ampere	15–30 ampere (föråldrad)
Anslutningssäkerhet	Hög	Måttlig	Låg
Installationskomplexitet	Kräver professionell installation	Kan installeras med grundläggande färdigheter	Kan installeras med grundläggande färdigheter
Kodkrav	Används för högre strömkretsar	Standard för lägre strömkretsar	Inte kompatibel med moderna standarder
Vibrationsmotstånd	Stark	Måttlig	Svag
Kostnad	Högre	Lägre	Lägst

Delar Bolt-On effektbrytare

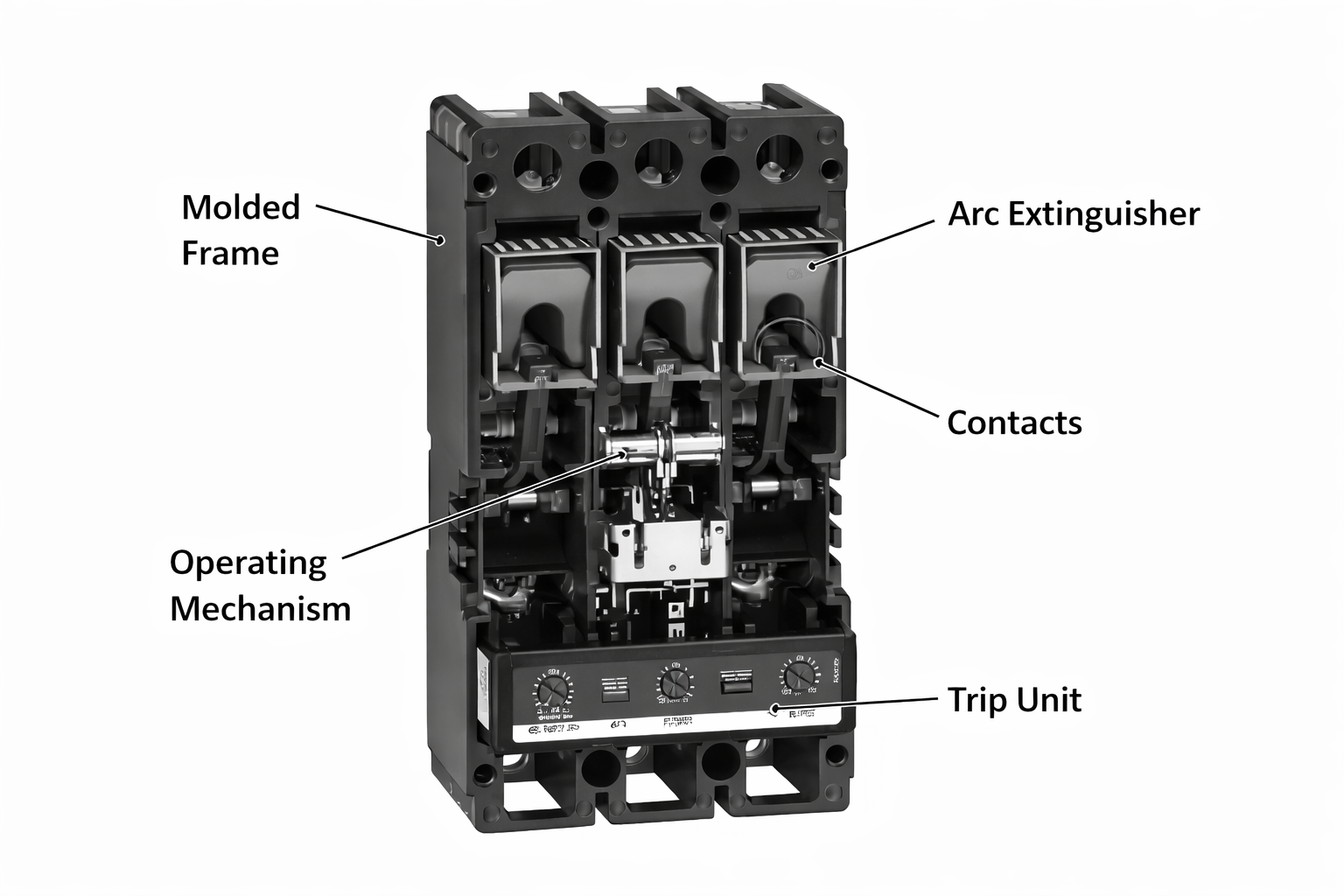

Figur 3. Inre delar av effektbrytaren

En påskruvad strömbrytare innehåller flera interna komponenter som stödjer dess struktur och funktion, var och en utformad för att hantera elektriskt flöde, mekanisk rörelse och felreaktion i enheten.

Den gjutna ramen bildar det yttre höljet och ger isolering och skydd för de inre delarna, medan kontakterna fungerar som de ledande elementen som kontrollerar flödet av el genom att öppna eller stänga kretsen.Manövermekanismen hanterar rörelsen av dessa inre delar, vilket gör att brytaren kan växla mellan på och av tillstånd efter behov.

Utlösningsenheten övervakar elektriska förhållanden och reagerar när gränsvärdena överskrids, medan ljusbågssläckaren är placerad nära kontakterna för att kontrollera ljusbågen som bildas när de separeras, vilket hjälper till att upprätthålla säkra interna förhållanden under drift.

Typer av bult-on effektbrytare

Standard bult-on brytare

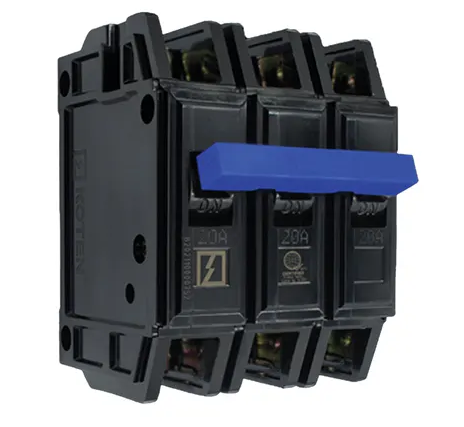

Figur 4. Standard bult-on brytare

Standard bult-on brytare används vanligtvis i bostadskretsar med måttlig strömbehov.Dessa enheter är vanligtvis klassade mellan 30 och 60 ampere, vilket gör dem lämpliga för att försörja ström till större hushållsutrustning.Deras primära roll är att tillhandahålla överströmsskydd, där brytaren bryter kretsen när strömmen överskrider dess nominella gräns.I praktiken används dessa brytare i kretsar som kräver stabilt och pålitligt skydd utan ytterligare feldetekteringsfunktioner.

Hög-Amperage Bolt-On Breakers

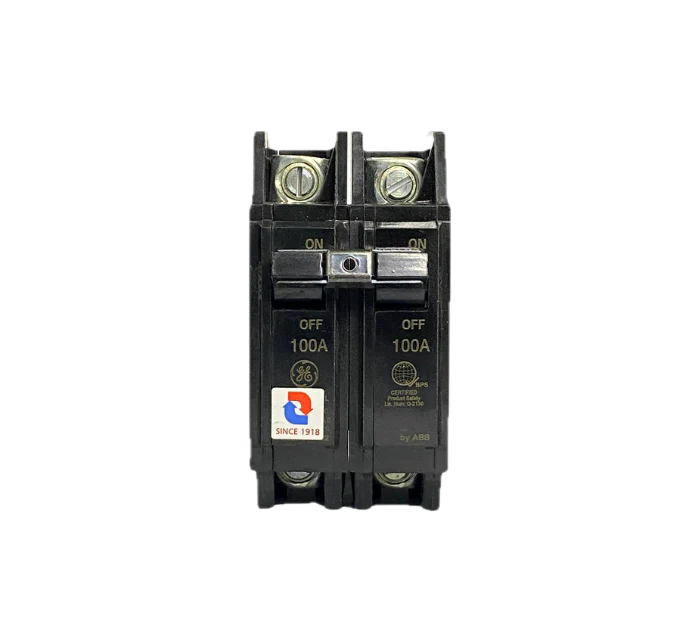

Figur 5. Hög-Ampere Bolt-On Breaker

Högströms bultbrytare är avsedda för kretsar med stora elektriska belastningar, särskilt i kommersiella och industriella system.Dessa brytare är designade för att hantera strömstyrkor från 70 ampere till flera hundra ampere, beroende på applikation.De är installerade i specialiserade paneler som är byggda för att stödja högre kraftdistribution.Deras användning blir nödvändig i system där konsekvent prestanda under tunga belastningsförhållanden krävs.

GFCI Bolt-On Breakers

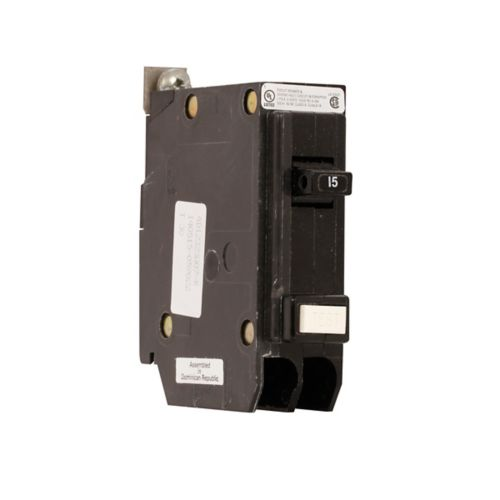

Figur 6. GFCI Bolt-On Breaker

GFCI bult-on brytare ger skydd mot jordfelsförhållanden, som uppstår när elektrisk ström flyter utanför den avsedda vägen.Dessa brytare fungerar genom att detektera obalanser mellan den utgående och återgående strömmen, vilket gör att de kan reagera snabbt på osäkra förhållanden.De är vanligtvis installerade i miljöer där exponering för fukt är sannolikt, såsom utomhusplatser eller områden nära vattenkällor, där risken för elektriska stötar är högre.

AFCI Bolt-On Breakers

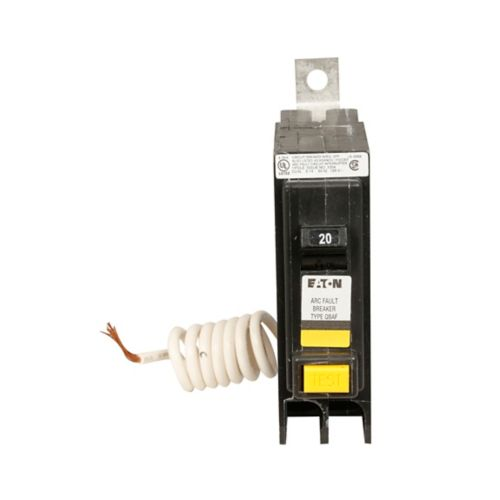

Figur 7. AFCI Bolt-On Breaker

AFCI bult-on brytare är designade för att upptäcka ljusbågsfel, som är ett resultat av oavsiktlig elektrisk urladdning orsakad av skadade eller lösa ledare.Dessa fel ger kanske inte höga strömnivåer men kan ändå leda till brandrisker.AFCI-brytare övervakar det elektriska mönstret i kretsen och reagerar när onormal ljusbåge upptäcks.Deras tillämpning är vanlig i vissa bostadskretsar där brandriskreducering är ett viktigt säkerhetskrav.

Hur en påskruvad effektbrytare fungerar

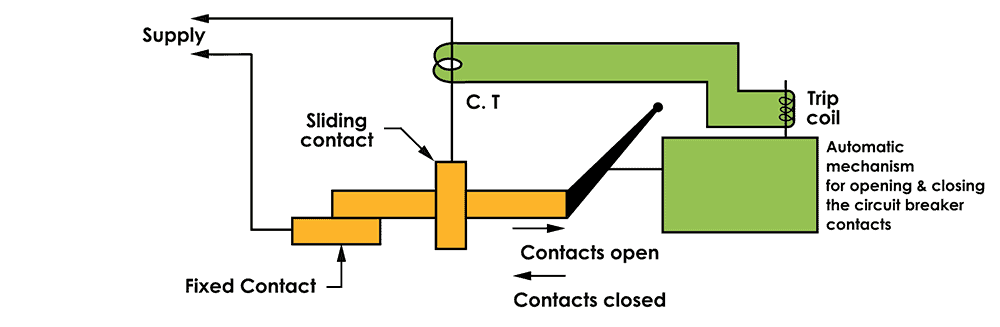

Figur 8. Funktionsprincip för effektbrytare

En påskruvad strömbrytare tillåter elektrisk ström att flöda genom dess interna kontakter under normal drift, vilket bildar en komplett väg mellan strömkällan och lasten, medan interna avkänningselement kontinuerligt övervakar strömnivån.

När strömmen överskrider en säker gräns, aktiverar brytaren en utlösningsåtgärd som öppnar kontakterna och avbryter flödet av elektricitet, vilket förhindrar för hög ström från att nå kretsen och minskar risken för skador.

Detta svar styrs av två mekanismer.Den termiska mekanismen reagerar på ihållande överström genom att bygga upp värme över tid tills den utlöser brytaren, medan den magnetiska mekanismen reagerar nästan omedelbart på plötsliga höga felströmmar, såsom kortslutningar, genom att tvinga isär kontakterna.

Efter att kontakterna öppnat förblir kretsen avbruten tills brytaren återställs manuellt när feltillståndet har åtgärdats.

Fördelar och nackdelar med Bolt-On effektbrytare

Fördelar	Begränsningar
Säker mekanisk anslutning till samlingsskena	Högre initialkostnad
Stabil prestanda under hög ström	Kräver professionell installation
Starkt motstånd mot vibrationer	Begränsad kompatibilitet med vissa paneler
Minskad risk för lösa anslutningar	Längre installationstid
Konsekvent elektriskt kontakttryck	Mindre flexibel för snabbt byte
Lämplig för applikationer med hög belastning	Kräver lämpliga momentverktyg
Förbättrad termisk stabilitet	Inte idealiskt för frekventa ändringar eller uppgraderingar
Lägre risk för kontaktslitage med tiden	Tyngre och styvare design
Pålitlig drift i krävande miljöer	Beroende på panelspecifik design
Bättre hållbarhet på lång sikt	Högre underhållsinsatser för inspektion

När man ska använda en bult-on brytare

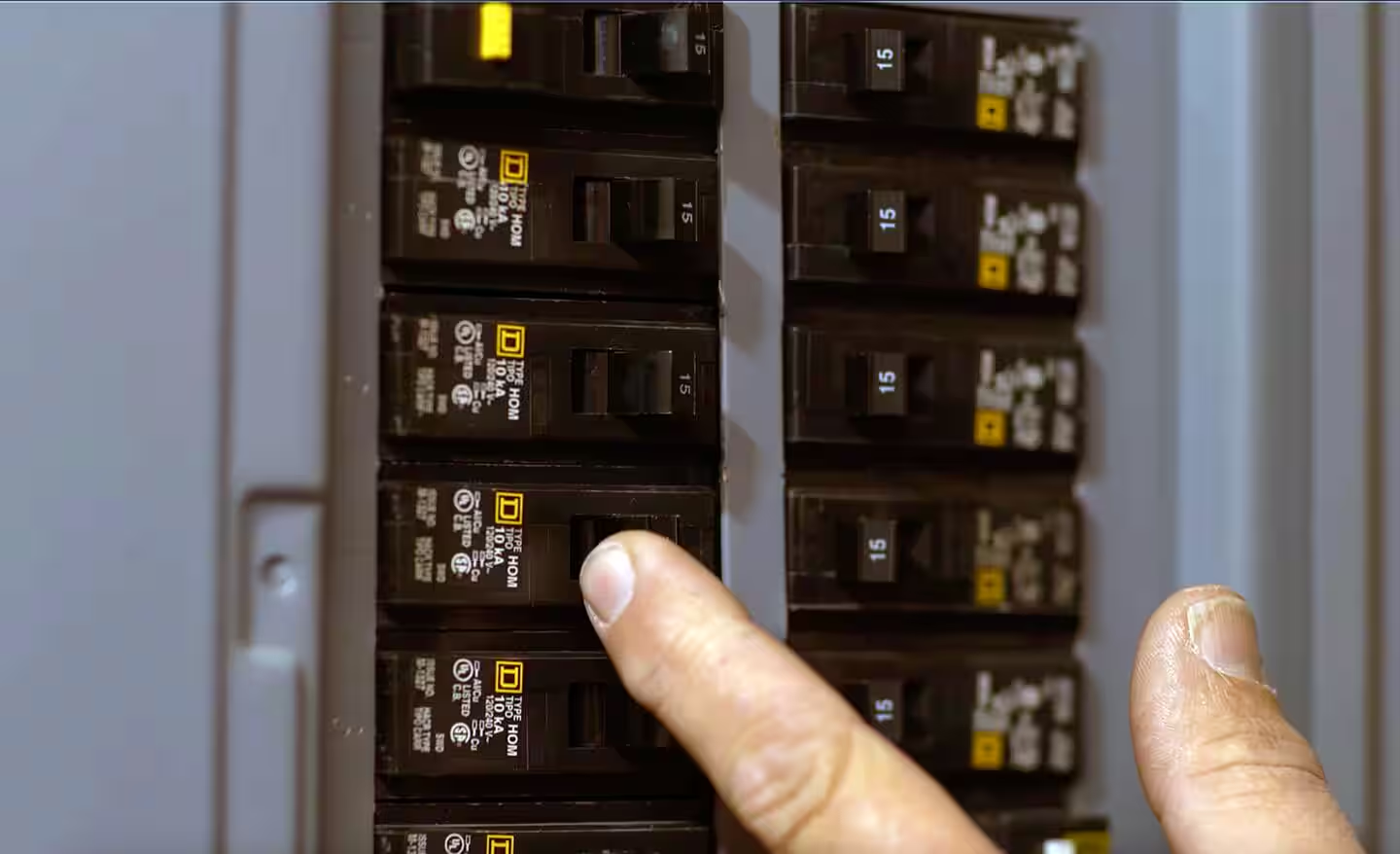

Figur 9. Användning av effektbrytarpanel

En påskruvad strömbrytare används i situationer där en krets måste hantera högre elektrisk belastning och kräver en stabil, säker anslutning, vanligtvis i kretsar som är klassade över vanliga hushållsnivåer där högre strömbehov kräver mer tillförlitlig prestanda.

I bostadsmiljöer används dessa brytare vanligtvis på utrustning som drar betydande ström, såsom elektriska torktumlare, luftkonditioneringssystem, elektriska spisar och vattenvärmare, som alla fungerar på dedikerade kretsar och kräver konsekvent prestanda under ihållande belastning.

I kommersiella och industriella miljöer används bultbrytare i system som levererar ström till maskiner, motordriven utrustning och distributionspaneler, där elbehovet kan vara kontinuerligt eller variera under drift.

Valet att använda en bultbrytare beror på kretsens belastningskrav och behovet av en säker anslutning, särskilt när standardbrytare inte är lämpliga för systemets nuvarande nivå eller driftsförhållanden.

Installations- och säkerhetsriktlinjer

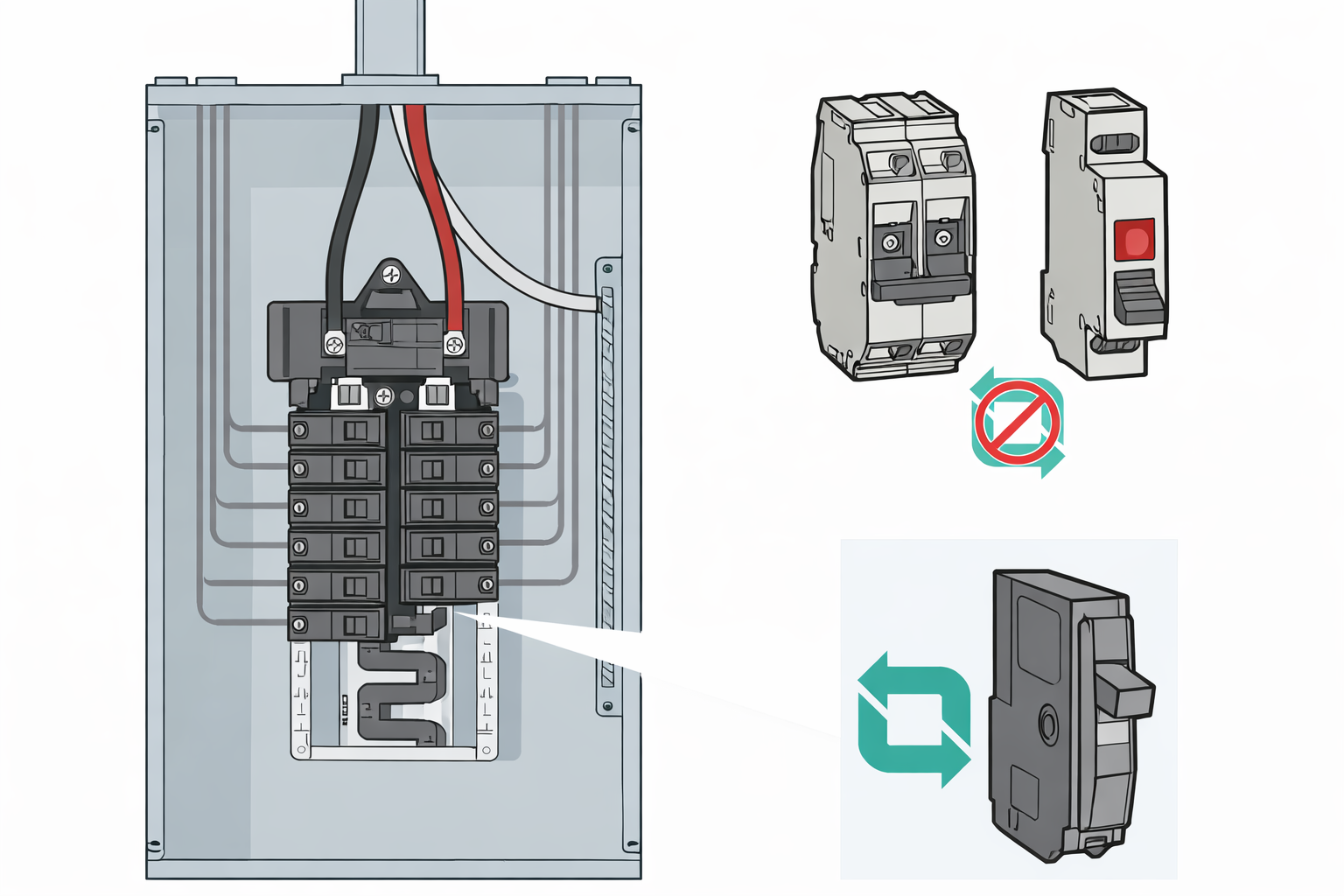

Figur 10. Brytarinstallation i panel

En påskruvad kretsbrytare måste installeras med omsorg så att alla anslutningar är säkra och korrekt inriktade i den elektriska panelen.

Processen börjar med att stänga av huvudströmförsörjningen för att eliminera risken för elektriska stötar.Brytaren placeras sedan på den avsedda samlingsskenans plats och säkras med nödvändig monteringsutrustning.Elektriska anslutningar måste dras åt till rätt nivå för att bibehålla stabil kontakt och förhindra överhettning.

Allt installationsarbete bör följa fastställda elektriska standarder och panelspecifikationer.Denna typ av arbete utförs vanligtvis av kvalificerade fackmän för att säkerställa att brytaren installeras korrekt och säkert.

Säkerhetsöverväganden inkluderar att verifiera att strömmen är helt frånkopplad innan komponenter hanteras, att säkerställa korrekt inriktning under installationen och att bekräfta att alla anslutningar är säkra innan strömmen återställs.Dessa steg hjälper till att minska risken för fel, skador på utrustningen och potentiella faror.

Slutsats

En bultad strömbrytare ger dig ett starkt och tillförlitligt sätt att skydda kretsar som hanterar högre elektrisk belastning.Du kan se hur den ansluter ordentligt till panelen, vilket hjälper till att hålla anslutningen stabil över tiden.När du går igenom dess typer och delar blir det lättare att förstå hur den reagerar på fel och styr strömflödet.Du får också en tydlig uppfattning om var den passar bäst, oavsett om det är i hemsystem eller större uppställningar.Med rätt val och installation hjälper det till att minska riskerna och håller elektriska system igång på ett säkert sätt.
