Vad är en Flyback Diode?Hur det fungerar och varför din krets behöver en

I den här artikeln kommer du att lära dig vad en flyback-diod är och varför du behöver den i kretsar med reläer, motorer och solenoider.Du kommer att förstå hur tillbaka EMF skapas när strömmen plötsligt slutar och hur det kan skada dina växlingsenheter.Artikeln förklarar hur en flyback-diod fungerar, var du ska placera den och hur du väljer rätt.Du kommer också att se vanliga diodtyper och hur de används i kretsar.

Katalog

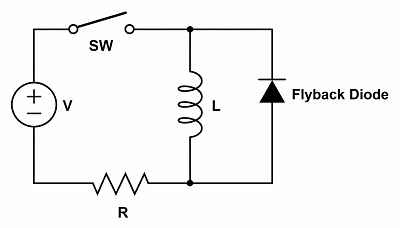

Figur 1. Flyback-diodkrets

Vad är en Flyback Diode?

En tillbakagångsdiod är en skyddsdiod ansluten i en induktiv krets för att förhindra höga spänningsspikar när strömmen plötsligt slås av.Det kallas också en frihjulsdiod, snubberdiod eller bakre EMF-diod.Denna diod används främst med spolar som reläer, solenoider och motorer som lagrar energi i ett magnetfält.När omkopplingsenheten stängs av kan den lagrade energin skapa en farlig backspänning.Flyback-dioden skyddar transistorer, MOSFET:er och andra omkopplingskomponenter från skador orsakade av bakåt-EMK i induktiva kretsar.

Varför behövs en Flyback-diod?

Induktiva komponenter som spolar och reläer lagrar energi i form av ett magnetfält medan ström flyter genom dem.När strömförsörjningen plötsligt kopplas bort kollapsar magnetfältet mycket snabbt.Denna plötsliga förändring i ström genererar en högspänningsspik, känd som back EMF (elektromotorisk kraft).Spänningsspetsen kan vara mycket högre än matningsspänningen och kan skada känsliga omkopplingsenheter.En tillbakagångsdiod behövs för att förhindra att denna högspänningstransient förstör eller försvagar kretskomponenterna.

Hur fungerar en Flyback-diod?

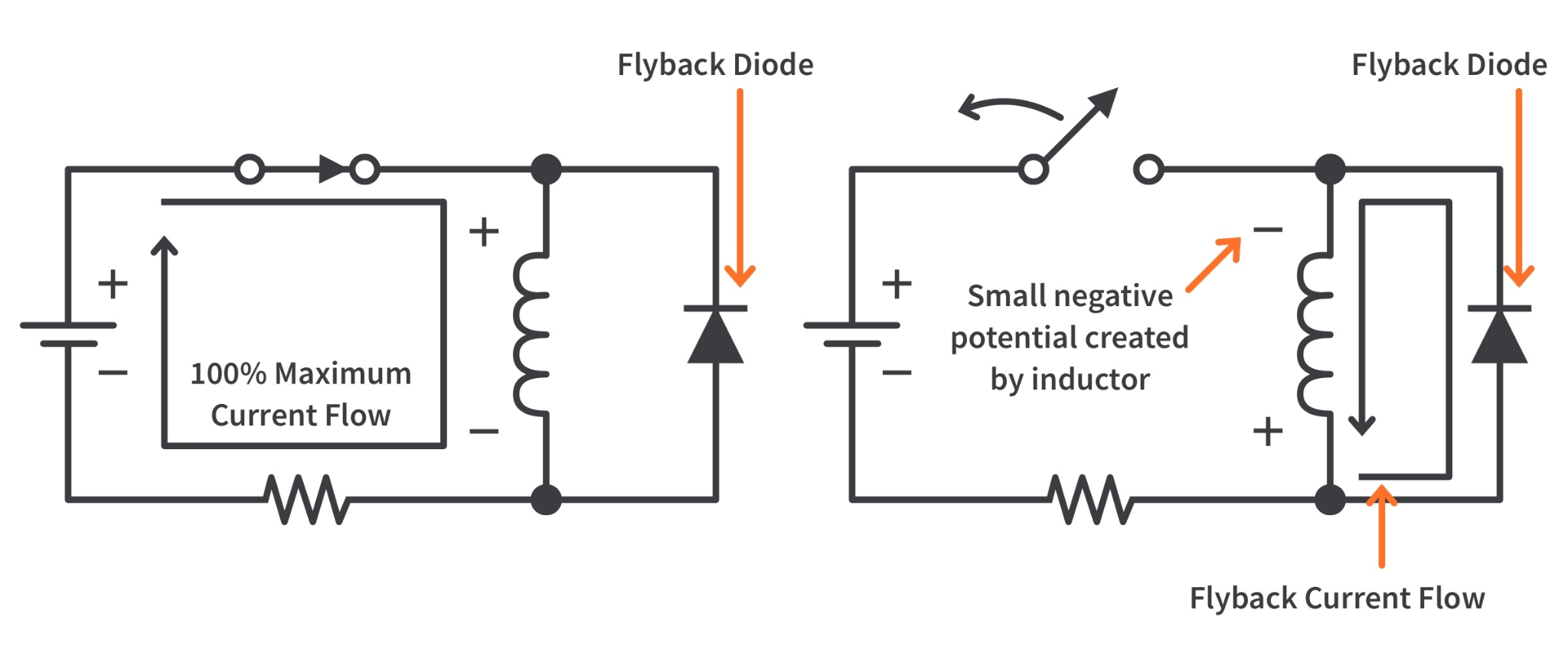

Figur 2. Flyback-dioddrift (normala och avstängda förhållanden)

Under normal drift, när omkopplaren är stängd och ström flyter genom spolen, är återgångsdioden omvänt förspänd och leder inte.I detta tillstånd förblir den inaktiv och påverkar inte kretsen.När omkopplaren öppnas kan strömmen genom induktorn inte sluta omedelbart eftersom induktorer motstår plötsliga förändringar i strömmen.Det kollapsande magnetfältet producerar en omvänd spänning över spolen.Denna omvända spänning förspänner tillbakaslagsdioden framåt, vilket gör att ström kan cirkulera genom spolen och diodslingan.Den recirkulerande strömmen minskar gradvis när den lagrade energin frigörs.Under denna process klämmer dioden spänningen till en säker nivå, vilket skyddar omkopplingsenheten från högspänningsspikar.

Flyback-diodplacering i en krets

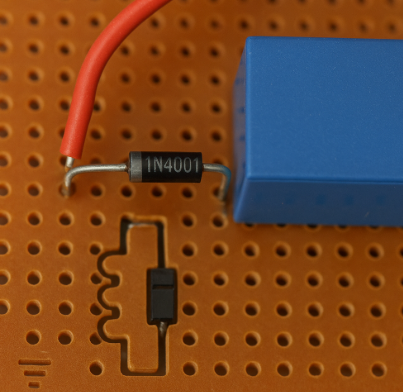

Figur 3. Anslutning av flygback-diod

En tillbakagångsdiod är kopplad parallellt med den induktiva lasten, såsom en reläspole eller motorlindning.Dioden är placerad med korrekt polaritet, vilket innebär att dess katod ansluter till den positiva matningssidan av spolen och dess anod ansluter till den negativa sidan.Denna orientering säkerställer att dioden förblir bakåtförspänd under normal drift.När strömbrytaren stängs av, vänds polariteten över spolen och dioden blir framåtspänd.Såsom visas i figur 3 ger koppling av dioden direkt över spolen omedelbart skydd för omkopplingsanordningen.

Hur väljer man rätt flyback-diod?

Att välja rätt återgångsdiod säkerställer tillförlitligt kretsskydd och lång komponentlivslängd.Dioden måste matcha de elektriska egenskaperna hos den induktiva lasten och omkopplingsanordningen.

1. Kontrollera omvänd spänning

Diodens omvänd spänning måste vara högre än kretsens matningsspänning.Detta säkerställer att dioden säkert kan motstå den normala driftspänningen utan att gå sönder.En säkerhetsmarginal rekommenderas för att förhindra fel under övergående förhållanden.Kontrollera alltid den maximala matningsspänningen innan du väljer diod.

2. Verifiera Forward Current Rating

Dioden måste hantera toppströmmen som flyter genom spolen när strömbrytaren slås av.Framströmsvärdet bör vara lika med eller större än induktorns driftsström.Om klassificeringen är för låg kan dioden överhettas och misslyckas.Välj en diod med tillräcklig strömkapacitet för tillförlitlig prestanda.

3. Tänk på återställningshastigheten

I snabbkopplingskretsar, såsom PWM-motorstyrning, blir återhämtningshastigheten viktig.En långsam återställningsdiod kanske inte svarar tillräckligt snabbt i högfrekventa tillämpningar.För sådana kretsar förbättrar en snabbåterställningsdiod prestandan och minskar kopplingsförlusterna.Standarddioder är lämpliga för lågfrekventa reläkretsar.

4. Välj mellan standard-, snabb- eller Schottky-dioder

Standard likriktardioder fungerar bra för grundläggande relä- och solenoidskydd.Snabbåterställningsdioder är att föredra vid omkoppling av strömförsörjning och höghastighetsstyrkretsar.Schottky-dioder erbjuder mycket snabb omkoppling och lägre spänningsfall framåt, vilket förbättrar effektiviteten.Valet beror på omkopplingshastighet och kretskrav.

Vanliga dioder Används som Flyback-dioder

Efter att ha förstått hur man väljer en tillbakagångsdiod, hjälper det att känna till de vanliga diodtyperna som används i kretsar.Varje typ väljs baserat på omkopplingshastighet, effektivitet och krav på kretsfrekvens.

1N4001–1N4007-serien

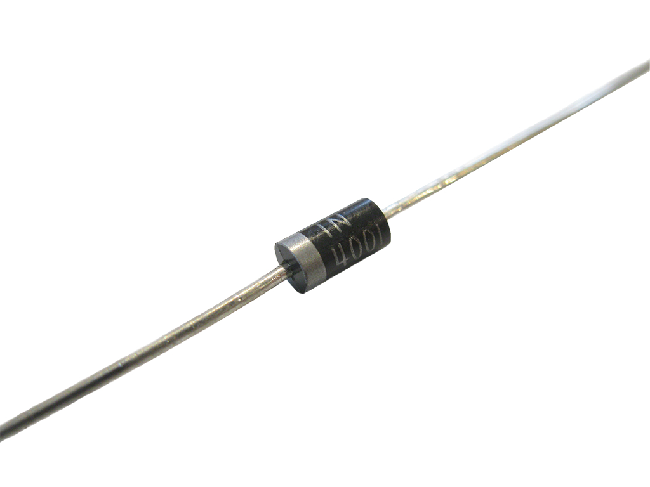

Figur 4. 1N400x-diod

Serien 1N4001–1N4007 är en grupp likriktardioder för allmänna ändamål som vanligtvis används som återkopplingsdioder i lågfrekventa kretsar.Dessa dioder är designade för standardkraftslikriktning och grundläggande induktivt belastningsskydd.De hanterar måttlig ström och används ofta i relädrivkretsar och små DC-motorstyrsystem.Skillnaden mellan varje modell ligger främst i deras maximala omvända spänning.Eftersom de är långsamma återställningsdioder är de bäst lämpade för växlingsapplikationer med låg hastighet.Som visas i figuren är denna axiella blydiod enkel i strukturen och allmänt tillgänglig i elektroniska komponenter.

HER108

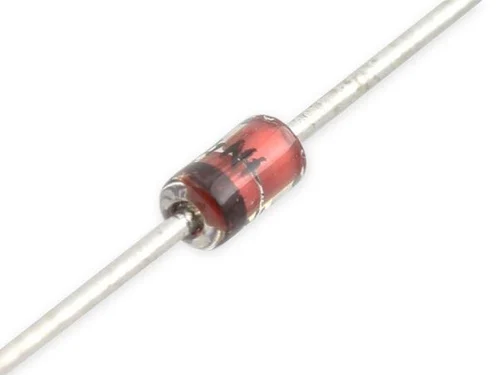

Figur 5. HER108-diod

HER108 är en högeffektiv snabbåterställningsdiod designad för växlingsapplikationer med högre hastighet.Den används vanligen som en tillbakagångsdiod för att byta strömförsörjning och PWM-styrkretsar.Jämfört med vanliga likriktardioder har den en snabbare omvänd återhämtningstid, vilket minskar kopplingsförlusterna.Detta gör den lämplig för kretsar som arbetar med högre frekvenser.HER108 stöder även högre spänningshantering, vilket gör den tillförlitlig i krävande miljöer.Som illustreras i figuren kommer den vanligtvis i en axiell förpackning som liknar andra likriktardioder.

UF4007

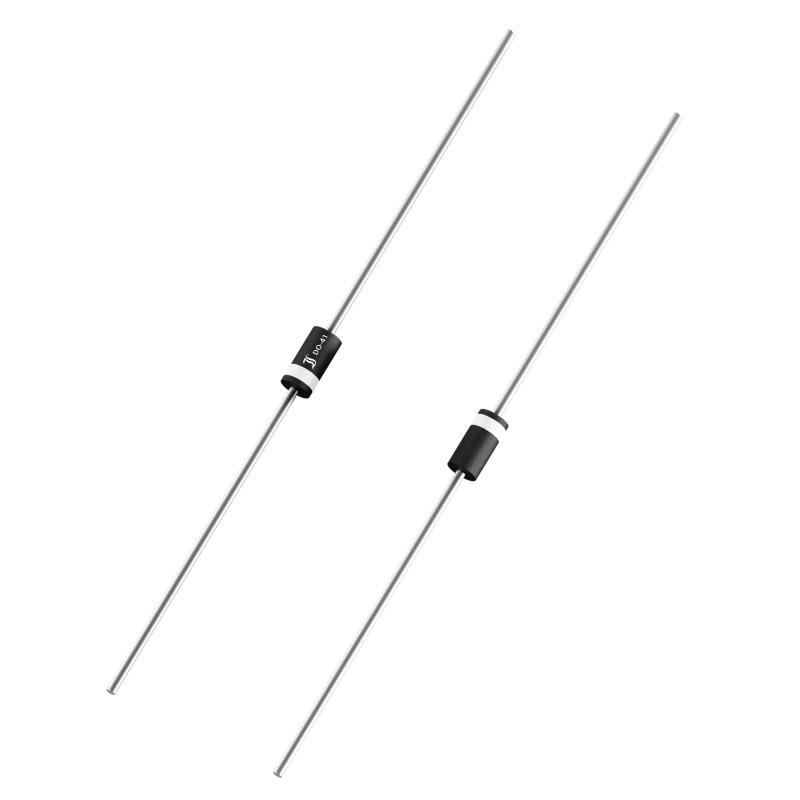

Figur 6. UF4007-diod

UF4007 är en ultrasnabb återställningsdiod som ofta används för flygbacksskydd i höghastighets elektroniska kretsar.Den erbjuder samma spänningsområde som 1N4007 men med mycket snabbare växlingsprestanda.Denna funktion gör den idealisk för omkoppling av regulatorer, växelriktare och SMPS-kretsar.På grund av sin snabba återhämtningstid minskar den brus och förbättrar systemets totala effektivitet.Det väljs ofta när standarddioder är för långsamma för applikationen.Som ses i figuren ser den ut som en vanlig likriktardiod men är optimerad för högfrekvent drift.

FR107

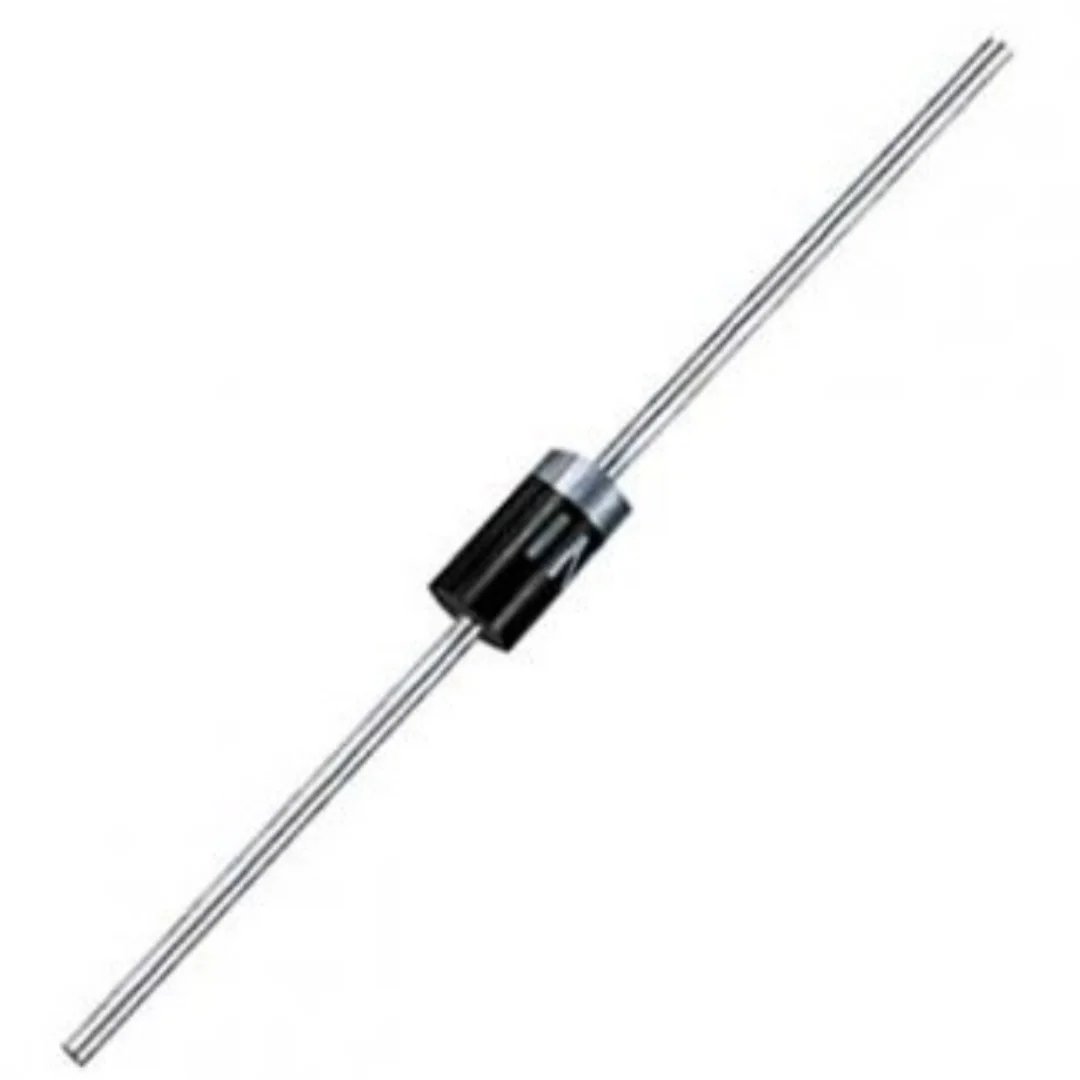

Figur 7. FR107-diod

FR107 är en snabbåterställningslikriktardiod som vanligtvis används för flygback- och frihjulsapplikationer.Det ger snabbare omvänd återhämtning jämfört med standard 1N400x dioder.Detta gör den lämplig för mellanfrekvensomkopplingskretsar och motordrivsystem.FR107 stöder måttlig strömhantering och stabil prestanda under omkopplingsförhållanden.Det används ofta i strömförsörjningskretsar där förbättrad svarshastighet krävs.Som visas i figur 7 kommer den i ett kompakt axiellt blypaket för enkel PCB-montering.

1N5819

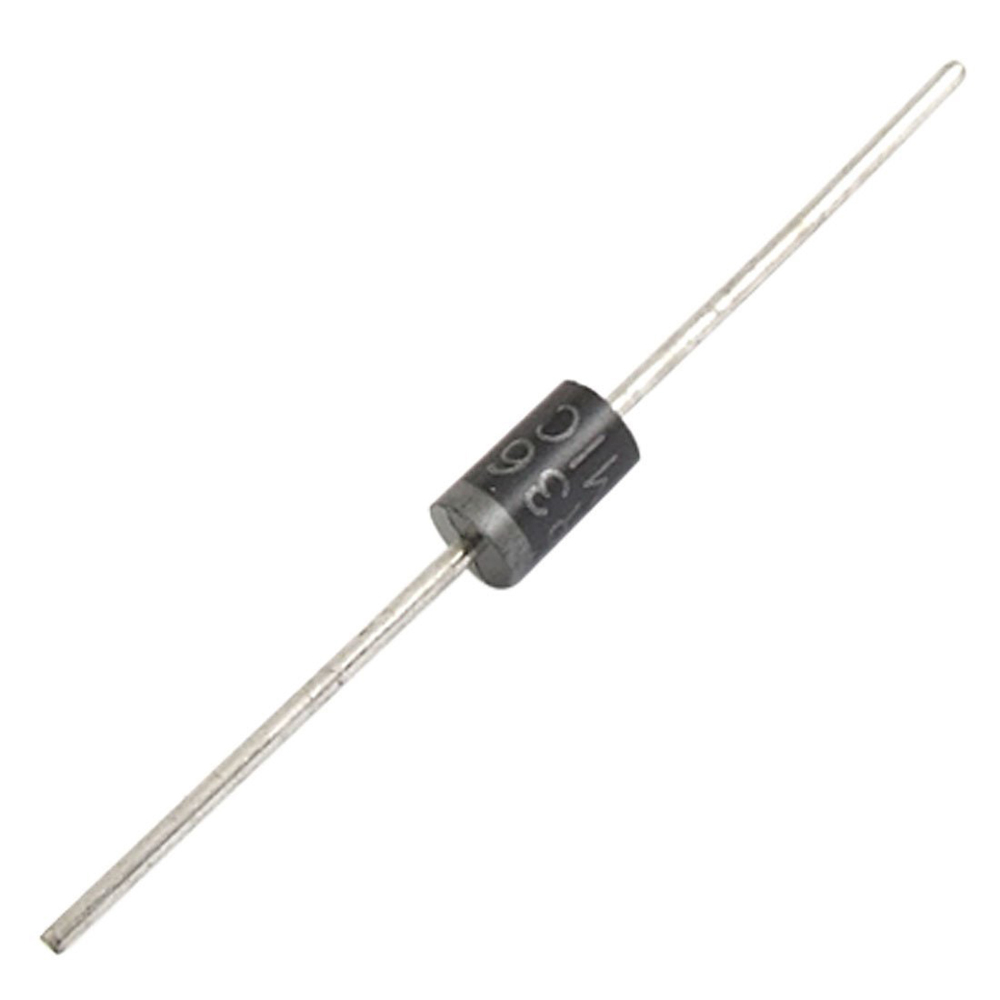

Figur 8. 1N5819 Schottky-diod

1N5819 är en Schottky-diod som vanligen används som en tillbakagångsdiod i lågspännings- och högeffektiva kretsar.Till skillnad från vanliga likriktardioder har den ett mycket lågt spänningsfall framåt.Detta minskar strömförlusten och förbättrar effektiviteten i batteridrivna system.Den erbjuder också mycket snabb omkopplingsprestanda, vilket gör den lämplig för högfrekventa DC-DC-omvandlare.På grund av dess låga spänningsfall används den i stor utsträckning i lågspänningsmotordrivrutiner och inbyggd elektronik.Som visas i figuren har dioden en typisk axiell formfaktor men använder Schottky-barriärteknologi internt.

Flyback Diode vs Freewheeling Diode vs Snubber

Termerna flyback-diod och frihjulsdiod används ofta omväxlande, men de hänvisar till lite olika användningssammanhang.En snubberkrets är dock en bredare skyddsmetod som kan använda motstånd och kondensatorer istället för en diod.

Parameter	Flyback diod	Frihjulsdiod	RC Snubber krets
Grundläggande definition	Skyddsdiod för induktiva belastningar	Diod som tillåter strömrecirkulation	Resistor-kondensator spänningsdämpande nätverk
Huvudsyftet	Dämpa tillbaka EMF	Behåll nuvarande väg	Minska spänningsspikar och ringsignaler
Typiska komponenter	Enkel diod	Enkel diod	Motstånd + kondensator
Används med	Reläer, motorer, spolar	Induktorer i omvandlare	Byt enhet
Placering	Över induktiv last	Över induktorn	Över strömbrytare eller last
Spänningskontroll	Spänner spänningen till säker nivå	Upprätthåller strömflödet	Absorberar övergående energi
Kretskomplexitet	Väldigt enkelt	Väldigt enkelt	Mer komplex
EMI-minskning	Måttlig	Måttlig	Hög
Växlingshastighet Inverkan	Saktar strömavklingningen	Saktar strömavklingningen	Tillåter kontrollerat förfall
Kraftförlust	Låg	Låg	Högre på grund av motstånd
Frekvenslämplighet	Låg till medium	Medium till hög	Högfrekventa kretsar
Energihantering	Magnetisk energi	Magnetisk energi	Elektrisk transient energi
Vanlig användning term	Reläskydd	Induktor för strömomvandlare	Växlingsskydd för hög hastighet
Antal komponenter	En	En	Två eller fler

Fördelar med att använda Flyback-dioder

Flyback-dioder används ofta eftersom de ger ett enkelt och effektivt kretsskydd.De förbättrar tillförlitligheten och minskar risken för fel i byte av system.

• Skyddar transistorer, MOSFET:er och omkopplingsenheter från spänningsspikar

• Minskar elektriskt brus och elektromagnetisk störning (EMI)

• Låg kostnad och allmänt tillgänglig komponent

• Enkel att installera med enkel parallellkoppling

• Förbättrar den totala kretsens hållbarhet och livslängd

• Kräver minimal ytterligare designkomplexitet

Tillämpningar av Flyback-dioder

Flyback-dioder används vanligtvis i kretsar som innehåller induktiva belastningar.Deras roll är stor för att upprätthålla stabil och säker drift i många elektroniska system.

1. Relädrivkretsar

Flyback-dioder används ofta i relädrivkretsar för att skydda transistorer som styr reläspolen.När reläet stängs av förhindrar dioden högspänningsspikar.Detta säkerställer tillförlitlig drift i automations- och styrsystem.

2. DC-motorstyrning

I DC-motordrivkretsar skyddar flygback-dioder omkopplingsenheter från induktiva spänningsspikar.De används i H-bromotorstyrning och PWM-hastighetsregulatorer.Detta hjälper till att bibehålla stabil motordrift.

3. Solenoidkontrollsystem

Solenoider genererar stark induktiv spänning när de stängs av.En tillbakagångsdiod förhindrar skador på styrelektroniken.Dessa system är vanliga inom industriell automation och ventilstyrning.

4. Bilelektronik

Flyback-dioder används i bilrelämoduler och ställdonkretsar.Fordon innehåller många induktiva belastningar som bränsleinsprutare och reläer.Rätt skydd förbättrar långsiktig tillförlitlighet i tuffa miljöer.

5. Byta strömförsörjning

I omkopplingsströmkretsar används återgångsdioder för att hantera energiflödet i induktiva komponenter.De hjälper till att skydda MOSFET:er och kontrollera spänningsspikar.Detta förbättrar systemstabiliteten i reglerade kraftsystem.

6. Inbyggda och mikrokontrollersystem

Mikrokontroller styr ofta reläer och motorer genom transistorer.Flyback-dioder skyddar dessa lågspänningslogiksystem från induktiva transienter.Detta förhindrar oväntade återställningar eller hårdvaruskador.

Slutsats

En tillbakagångsdiod skyddar omkopplingsenheter genom att tillhandahålla en säker väg för induktiv ström när strömmen är avstängd.Korrekt placering över den induktiva belastningen och korrekt val baserat på spänning, strömkapacitet och återhämtningshastighet är viktiga för effektivt skydd.Olika diodtyper, inklusive standard-, snabbåterställnings- och Schottky-dioder, väljs beroende på växlingsfrekvens och effektivitetsbehov.Genom att minska spänningsspikar, elektriskt brus och komponentspänningar förbättrar flygbackdioder tillförlitligheten och förlänger livslängden för elektroniska system.
