Vad som skiljer HDI PCB från standard PCB

Du kanske märker att kretskort ser likadana ut till en början, men deras design kan variera mycket beroende på hur de är byggda.När du jämför HDI PCB och standard PCB blir skillnaderna tydligare i storlek, layout och prestanda.Vissa brädor är gjorda för enkla uppgifter, medan andra är designade för att passa fler anslutningar i ett litet utrymme.Att förstå hur dessa kort skiljer sig hjälper dig att se varför vissa enheter förblir kompakta samtidigt som de hanterar komplexa funktioner.

Katalog

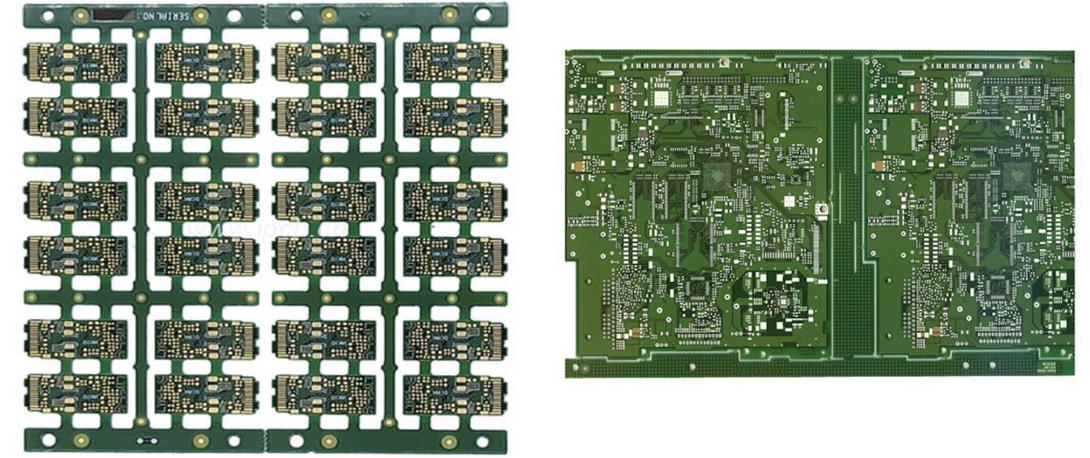

Figur 1. HDI PCB vs standard PCB layout

Vad är HDI PCB och vanligt PCB

Ett tryckt kretskort (PCB) är en platt plattform som ger mekaniskt stöd och elektriska anslutningar för elektroniska komponenter.Komponenter är monterade på kortet, medan ledande spår bär signaler mellan sig, vilket gör att kretsar kan fungera i en organiserad och stabil form utan behov av separata ledningar.

Ett vanligt PCB är ett standardkort som används i många elektroniska enheter.Den har vanligtvis en enkel struktur med ett begränsat antal lager, där spåren är bredare och avstånden är större, vilket gör designen lättare att producera och lämplig för allmänna applikationer.

En HDI PCB (High-Density Interconnect PCB) är designad för att stödja fler anslutningar inom ett mindre utrymme.Den använder finare spår, närmare avstånd och avancerade lageranslutningar, vilket gör att fler komponenter kan integreras i en kompakt layout.

Båda typerna har samma grundläggande funktion i en krets, där elektriska signaler färdas genom spår mellan komponenter för att möjliggöra korrekt drift.Den största skillnaden ligger i hur effektivt dessa förbindelser är arrangerade.

HDI PCB vs Ordinary PCB: Nyckelskillnader

Funktion	HDI PCB	Vanligt PCB
Fysisk storlek	Mindre och mer kompakt, designad för att passa mer funktionalitet i begränsat utrymme	Större och mindre kompakt, kräver mer brädyta för samma funktion
Struktur och lager	Använder uppbyggda lager med högre lagerantal, vilket möjliggör komplex routing i tunn form	Använder färre lager med en enklare struktur, vilket begränsar routingflexibiliteten
Kabeltäthet	Mycket hög densitet, stödjer fler anslutningar på ett litet område med hjälp av fina spår	Lägre densitet, större avstånd begränsar antalet anslutningar
Linjebredd och avstånd	Smala spår och snäva avstånd möjliggör kompakta layouter och tät komponentplacering	Bredare spår och avstånd kräver mer utrymme och minskar layouteffektiviteten
Via teknik	Använder microvias, blinda vias och nedgrävda vias för flexibla och utrymmesbesparande anslutningar	Använder huvudsakligen genomgående hål som passerar genom hela brädan
Signalintegritet	Kortare signalvägar minskar fördröjning och signalförlust, vilket förbättrar prestandan i höghastighetskretsar	Längre signalvägar kan öka fördröjningen och signalförsämringen
Buller- och störningskontroll	Bättre kontroll över elektromagnetiska störningar tack vare kompakt layout och optimerad routing	Mer utsatt för buller på grund av längre spår och mindre kontrollerad layout
Termisk prestanda	Förbättrad värmefördelning stöder stabil drift i kompakta och högpresterande enheter	Grundläggande värmehantering, kan kräva ytterligare designöverväganden för termisk kontroll
Tillverkningsprocess	Kräver avancerade processer som laserborrning och sekventiell lageruppbyggnad	Använder standardprocesser som mekanisk borrning och enkel lagerstapling
Designkomplexitet	Mer komplex design på grund av höga densitet och precisionskrav	Enklare design, lättare att planera och genomföra
Kostnad	Högre kostnad på grund av avancerade material, exakt tillverkning och designansträngning	Lägre kostnad tack vare enklare material och tillverkningsmetoder
Applikationsanvändning	Används i kompakta, högpresterande enheter som smartphones och avancerad elektronik	Används inom allmän elektronik där storlek och prestanda är mindre kritiska

Via typer och lageranslutningar

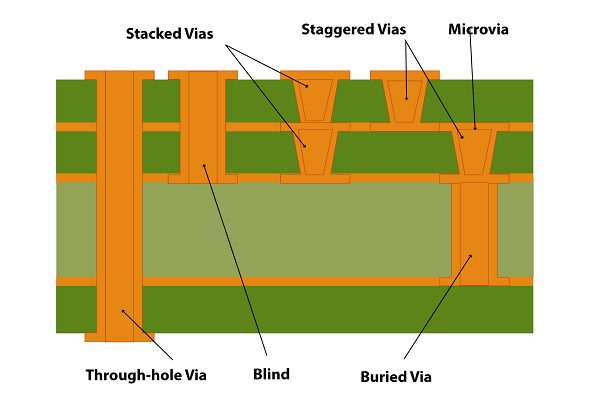

Figur 2. PCB via typer och lageranslutningar

Genomgående hål i standardkretskort

Ett genomgående hål sträcker sig från det översta lagret till det undre lagret, vilket skapar en kontinuerlig förbindelse över alla lager.Den bildas med hjälp av mekanisk borrning följt av ledande plätering, en process som är känd för sin enkelhet och tillförlitlighet.Eftersom genomgången passerar genom hela brädet tar den plats på varje lager, vilket begränsar routingalternativ och minskar tillgänglig yta i täta mönster.

Blinda och begravda Vias i HDI PCB

Blinda vior ansluter ett yttre skikt till ett eller flera inre skikt, medan nedgrävda vior endast ansluter inre skikt och förblir inneslutna i brädet.Eftersom dessa vior inte sträcker sig genom hela tjockleken hjälper de till att spara utrymme och möjliggöra effektivare användning av varje lager.Denna selektiva anslutningsmetod stöder mer flexibel routing och hjälper till att upprätthålla en kompakt layout.

Microvias och deras roll i HDI

Microvias är mycket små vior skapade med exakta borrmetoder, vilket gör att de kan placeras närmare varandra och ökar anslutningstätheten.Deras korta djup skapar kortare vägar mellan lagren, vilket stödjer effektivare signalöverföring.De är ofta arrangerade i staplade eller förskjutna konfigurationer för att ansluta flera lager samtidigt som de behåller en kompakt struktur.

Tillverkningsprocess och komplexitet

Standard PCB tillverkningsmetoder

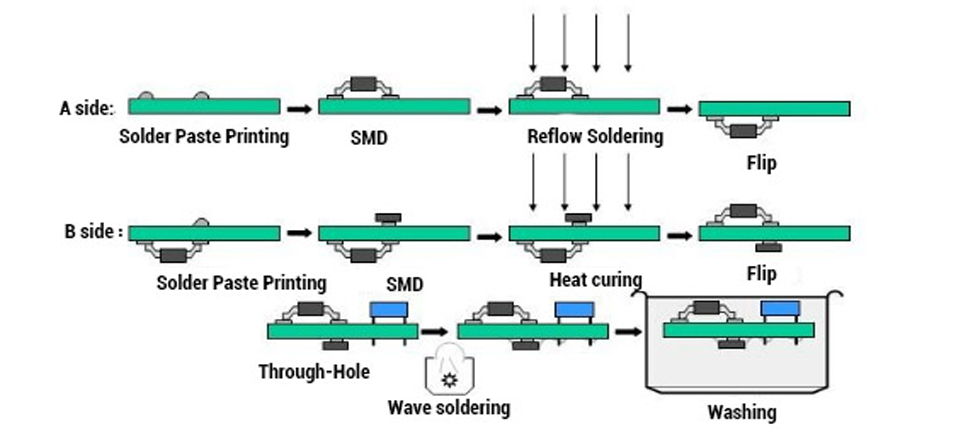

Figur 3. Standard PCB-montageprocess

Standard PCB-tillverkning följer en tydlig och strukturerad process där komponenter monteras och elektriskt ansluts stegvis.Processen börjar med lödpasta-utskrift, där ett tunt lager av lod appliceras på specifika områden av brädet.Ytmonterade komponenter placeras sedan på kortet, följt av återflödeslödning, där värme smälter lodet för att bilda stabila anslutningar.

För skivor med komponenter på båda sidor upprepas processen med noggrann uppriktning.Genomgående hålskomponenter sätts in i borrade hål och säkras med hjälp av våglödning, där smält lod rinner över brädet för att skapa pålitliga fogar.Ett slutstädningssteg tar bort alla rester för att säkerställa korrekt funktion och långsiktig tillförlitlighet.

HDI tillverkningsmetoder

Figur 4. HDI PCB tillverkningsprocess

HDI PCB-produktion följer en kontrollerad sekvens av processer utformade för att stödja fina funktioner och kompakta layouter.Processen börjar med designberedning, där kortets layout definieras utifrån erforderliga anslutningar och lagerstruktur.Detta följs av laminering och skiktbildning, där kärnmaterial och uppbyggnadsskikt binds samman för att skapa basstrukturen.

Därefter utförs microvias-borrning med exakta metoder för att skapa små kopplingspunkter mellan skikten.Dessa vior fylls sedan och förstärks genom elektroplätering, vilket bildar pålitliga ledande banor.Efter detta definierar avbildning och etsning de fina kretsmönstren på varje lager med hög noggrannhet.

Kortet genomgår sedan ytbehandling för att förbereda anslutningspunkter för komponenter, följt av applicering av en lödmask för att skydda kretsen och förhindra oönskade anslutningar.Slutligen säkerställer testning och kvalitetskontroll att kortet uppfyller erforderliga prestanda- och tillförlitlighetsstandarder.

Fördelar och nackdelar med HDI PCB och standard PCB

Typ	Fördelar	Begränsningar
HDI PCB	Kompakt storlek stöder mindre enheter och effektiv utrymmesanvändning	Högre produktionskostnad på grund av avancerade material och processer
	Hög routingdensitet tillåter fler anslutningar i ett begränsat område	Komplex design kräver noggrann planering och expertis
	Finare spår förbättrar layoutflexibiliteten	Tillverkningen är mer krävande och kräver precision
	Kortare signalvägar stödjer bättre elektrisk prestanda	Längre produktions- och utvecklingstid
	Avancerade via strukturer möjliggör komplexa konstruktioner	Svårare att reparera eller modifiera
	Lämplig för höghastighets och modern elektronik	Inte kostnadseffektivt för enkla applikationer
Standard PCB	Enkel struktur stöder enkel design och tillverkning	Större storlek begränsar kompakta applikationer
	Lägre kostnad gör den lämplig för budgetkänsliga applikationer	Lägre routingdensitet begränsar komplexa kretskonstruktioner
	Allmänt tillgängliga produktionsmetoder	Bredare spår minskar layoutens effektivitet
	Pålitlig prestanda för allmän elektronik	Längre signalvägar kan påverka prestandan
	Lättare att reparera och modifiera	Begränsat stöd för höghastighets- eller högdensitetsapplikationer
	Kortare produktionstid	Ej lämplig för kompakta eller avancerade elektroniska system

När ska man använda HDI PCB vs standard PCB

Valet mellan HDI PCB och standard PCB beror på designkrav som storlek, prestanda och kostnad, med varje typ anpassad till olika nivåer av komplexitet och utrymmesbegränsningar.

HDI PCB används i applikationer som kräver kompakta layouter och hög anslutningstäthet, där många komponenter måste passa in i ett begränsat område.De stöder komplexa konstruktioner med täta anslutningar och är lämpliga för system som hanterar snabb signalöverföring eller kräver effektiv användning av kortutrymme.Detta gör dem praktiska för enheter där både storlek och prestanda är avgörande.

Standardkretskort är mer lämpade för konstruktioner med enklare layouter och lägre kostnadskrav, där utrymmet inte är en stor begränsning och kretsens komplexitet förblir måttlig.Deras struktur möjliggör enklare design och produktion, vilket gör dem till ett praktiskt val för allmänna elektroniska system.

Vanliga tillämpningar av HDI PCB

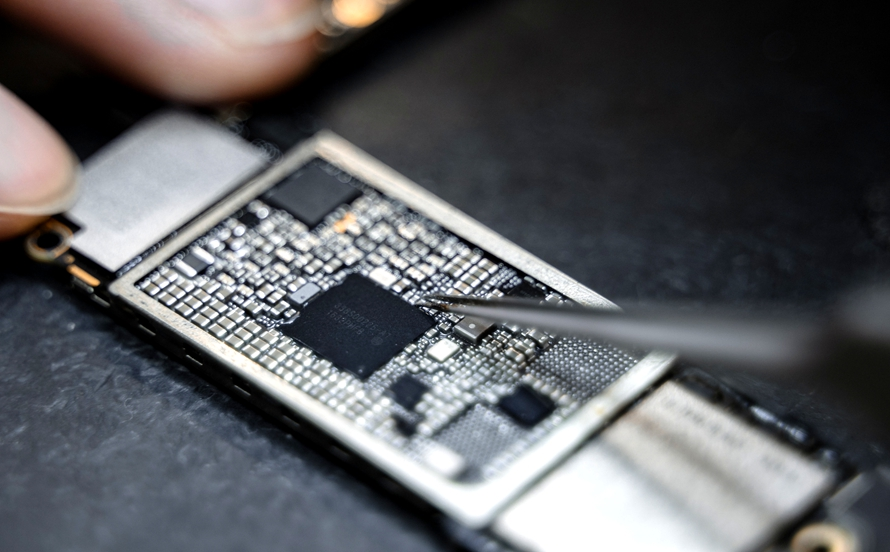

Figur 5. HDI PCB i Compact Electronics

HDI PCB används ofta i moderna elektroniska system där kompakt storlek och hög prestanda krävs, eftersom de tillåter många komponenter och anslutningar att ordnas inom ett begränsat utrymme samtidigt som tillförlitlig drift bibehålls.

I smartphones och bärbar elektronik, dessa kort stöder täta layouter för processorer, minne och kommunikationsmoduler, vilket gör det möjligt att bibehålla stark prestanda i en slimmad design.

I bärbara enheter såsom smartwatches och fitness trackers, HDI PCB möjliggör lätt och kompakt konstruktion, där begränsat internt utrymme kräver effektiv användning av det tillgängliga området utan att minska funktionaliteten.

I bilsystem, de används i kontrollmoduler, avkänningssystem och avancerade förarstödsenheter, där stabil prestanda och förmågan att hantera flera anslutningar i ett begränsat utrymme är avgörande.

I kommunikationsutrustning, inklusive nätverk och trådlösa system, HDI PCB stöder höghastighetssignalöverföring och täta kretslayouter, vilket hjälper till att upprätthålla konsekvent prestanda i kompakta konstruktioner.

Slutsats

Att välja mellan HDI PCB och standard PCB blir tydligare när du förstår hur var och en är byggd och använd.Du kan se hur storlek, anslutningstäthet och prestanda spelar roll för hur ett kort fungerar.HDI-kort stöder kompakta och komplexa konstruktioner, medan standardkort förblir praktiska för enklare och kostnadsvänliga installationer.Varje typ passar olika behov, beroende på hur mycket utrymme och prestanda som krävs.Genom att förstå dessa skillnader kan du bättre matcha korttypen till den avsedda applikationen.
