Vad är en Power Inverter?Hur det fungerar, typer, komponenter och applikationer

En strömriktare låter dig omvandla likström till växelström så att du kan köra vanliga elektriska enheter.För att förstå hur det fungerar måste du känna till dess grundläggande komponenter, arbetsprincip, typer, specifikationer, fördelar, begränsningar och tillämpningar.Du kommer också att se hur strömriktare skiljer sig från enheter som UPS-system och omvandlare.I slutet kommer du att förstå nyckelfaktorerna för att välja rätt växelriktare för dina behov.

Katalog

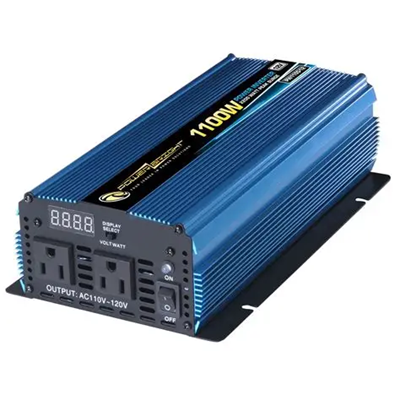

Figur 1. Bärbar Power Inverter

Vad är en Power Inverter?

En strömriktare är en elektronisk enhet som ändrar likström (DC) till växelström (AC).Likström kommer vanligtvis från källor som batterier, solpaneler eller fordons elektriska system, medan växelström är standardformen som används av de flesta hushållsapparater och vägguttag.Huvudsyftet med en strömriktare är att göra DC-elektricitet användbar för växelströmsdriven utrustning.Enkelt uttryckt fungerar den som en brygga mellan en likströmskälla och vanliga växelströmsenheter.På grund av den här funktionen används växelriktare i stor utsträckning överallt där lagrad el eller el utanför nätet behöver för att driva vanliga elektriska belastningar.

Huvudkomponenter i en Power Inverter

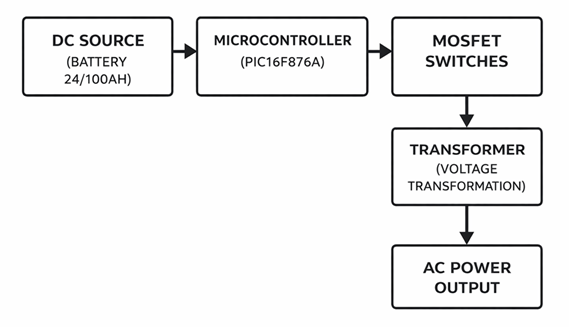

Figur 2. Huvudkomponenter i en strömriktare

• DC-källa

Detta är växelriktarens ingående strömkälla.Den levererar likström som växelriktaren omvandlar till växelström.I många system är DC-källan en batteribank som lagrar energi för bärbar, backup eller off-grid användning.

• Mikrokontroller

Denna del fungerar som växelriktarens kontrolldel.Den hanterar tidssignaler och hjälper till att koordinera hur växlingssteget fungerar.I praktiska konstruktioner hjälper regulatorn också till att hålla utgången stabil och organiserad.

• MOSFET-omkopplare

MOSFETs är elektroniska omkopplingsenheter som används i effektsteget.De slår på och av DC-ingången med hög hastighet för att skapa det föränderliga elektriska mönstret som behövs för AC-utgång.Deras snabba omkopplingsförmåga gör dem till ett vanligt val i moderna inverterkretsar.

• Transformator (spänningstransformation)

Transformatorn justerar spänningsnivån för att matcha den önskade effekten.I många växelriktarkonstruktioner hjälper det till att öka spänningen till en högre AC-nivå.Den stöder även elektrisk isolering i vissa system.

• AC Power Output

Detta är växelriktarens sista utgångssektion.Den levererar växelström som kan användas av anslutna apparater eller utrustning.Utgången är utformad för att ge ström i en form som AC-enheter kan acceptera.

Hur fungerar en Power Inverter?

Figur 3. Förenklad arbetsprincip för kraftväxelriktare

En strömriktare fungerar genom att ta konstant likström och omvandla den till en föränderlig elektrisk uteffekt som beter sig som växelström.Först bearbetas den ingående energin elektroniskt så att strömmen kan växlas fram och tillbaka mycket snabbt.Denna snabba omkoppling skapar ett alternerande mönster istället för det konstanta envägsflödet som finns i DC-effekt.Vågformen formas sedan och konditioneras så att den bättre kan matcha formen av AC-elektricitet som används av vanliga enheter.I många utföranden justeras även spänningen under processen så att utgången är lämplig för den avsedda belastningen.Resultatet är en AC-källa som kan driva apparater, verktyg eller elektronisk utrustning från ett batteri eller en annan DC-källa.Denna DC-till-AC-omvandling genom höghastighetsväxling är den centrala arbetsprincipen för en strömriktare.

Typer av strömriktare

Square Wave Inverter

En fyrkantsvågsomriktare är den enklaste typen av kraftväxelriktare.Den producerar en grundläggande vågform som växlar skarpt mellan positiv och negativ spänning med lite formning däremellan.Eftersom utsignalen är mycket abrupt är vågformen inte jämn som vanlig allmän el.Denna enkla design gör fyrkantsvågomriktare lätta att bygga och låg i komplexitet.Den grova effekten kan dock skapa brus, värme eller dålig prestanda i många elektriska enheter.De är främst lämpade för mycket grundläggande resistiva belastningar och enkel utrustning som inte kräver ren kraft.I moderna applikationer är fyrkantsvågomriktare mindre vanliga eftersom många apparater behöver en mer stabil AC-vågform.

Modifierad sinusvågsomriktare

En modifierad sinusvågsomriktare är en effektväxelriktare som producerar en stegvis eller trappliknande AC-vågform.Dess uteffekt är jämnare än en fyrkantsvåg, men den är fortfarande inte samma som den rena sinusvågen som tillhandahålls av elnätet.Denna design används ofta eftersom den erbjuder en balans mellan kostnad och grundläggande prestanda.Många vanliga enheter kan arbeta på modifierad sinusvågseffekt, särskilt enkla hushållsbelastningar och viss liten elektronik.Trots detta kan den stegvisa vågformen orsaka surrande, extra värme eller minskad effektivitet i känslig utrustning och motordrivna enheter.Det är därför som denna typ av växelriktare ofta används för generella belastningar snarare än känslig elektronik.Det är fortfarande ett vanligt alternativ där prisvärdhet är viktigare än förstklassig vågformskvalitet.

Pure Sine Wave Inverter

En ren sinusvågsomriktare är en effektväxelriktare som producerar en jämn växelströmsvågform mycket nära standardkraft.Dess uteffekt är utformad för att matcha den rena sinusformade elektriciteten som används i hem, kontor och många kommersiella system.Eftersom vågformen är stabil och förfinad fungerar den bra med känslig elektronik, ljudutrustning, medicinsk utrustning och apparater med motorer.Denna renare utgång hjälper också till att minska elektriskt brus, överhettning och prestandaproblem vid krävande belastningar.Omriktare för rena sinusvågor väljs vanligtvis när strömkvaliteten har högsta prioritet.De är särskilt användbara i system där tillförlitlig drift är viktigare än lägre initialkostnad.Av den anledningen ses denna typ allmänt som det föredragna alternativet för avancerade eller känsliga AC-applikationer

Specifikationer för Power Inverter

	Specifikationer
Ingångsspänning	Gemensam DC-ingång nivåer: 12 V, 24 V eller 48 V DC.
Utspänning	Standard AC utgång: 110 V, 120 V, 220 V eller 230 V AC.
Utgångsfrekvens	Utgång frekvens: 50 Hz eller 60 Hz.
Nominell effekt	Kontinuerlig uteffekt vanligtvis 150 W till 5000 W.
Surge Power	Kort toppeffekt cirka 1,5× till 2× märkeffekten.
Vågformstyp	Utgångsvågform: Square Wave, Modified Sine Wave eller Pure Sine Wave.
Effektivitet	Typiskt omvandlingseffektivitet: 85 % till 95 %.
Ström utan belastning Konsumtion	Inaktiv strömanvändning typiskt 5 W till 25 W.
Överbelastning Skydd	Skydd aktiveras vid cirka 100–120 % av märkeffekten.
Kortslutning Skydd	Utgången stängs ner omedelbart under en kortslutning.
Lågspänning Avstängning	Avstängning sker nära 10,5 V, 21 V eller 42 V beroende på systemspänning.
Högspänning Skydd	Skydd aktiveras nära 15 V, 30 V eller 60 V beroende på systemspänning.
Utspänning förordning	Utspänning hålls inom ±5 % av det nominella värdet.
Kylningsmetod	Kylning använder värme diskbänkar eller kylfläktar.
Drift Temperaturområde	Typiskt intervall: −10 °C till 50 °C.

Fördelar och begränsningar med strömriktare

Fördelar med Power Inverters

• Konverterar likström till användbar växelström.

• Låter batterier driva vanliga hushållsapparater.

• Stöder bärbara kraftsystem.

• Fungerar bra i off-grid-uppställningar.

• Användbar i solenergisystem.

• Hjälper till att tillhandahålla reservelektricitet under avbrott.

• Kan driva utrustning i fordon och husbilar.

• Finns i olika storlekar för olika belastningar.

Begränsningar för Power Inverters

• En del energi går förlorad under omvandlingen.

• Utgångskvalitet beror på växelriktartyp.

• Vågformer av låg kvalitet kan påverka känsliga enheter.

• Varje växelriktare har en fast effektgräns.

• Höga startbelastningar kan överskrida liten växelriktarkapacitet.

• Värmeuppbyggnad kan minska prestandan.

• Batteritiden beror på lagrad likström.

• Större enheter kan kosta mer och behöver bättre kylning.

Tillämpningar av Power Inverters

Strömriktare används i många system som behöver växelström från en likströmskälla.Deras praktiska värde kommer från att göra lagrad, mobil eller förnybar energi användbar för olika utrustningar.

1. Solenergisystem

I solcellsinstallationer genererar paneler likström, men de flesta apparater och lokala kraftsystem använder växelström.En strömriktare ändrar den solgenererade DC till AC så att hem, byggnader eller utrustning kan använda den.Detta gör växelriktaren till en av de centrala enheterna i många solcellsanläggningar i bostäder och utanför nätet.Det är särskilt viktigt när solenergi måste stödja normala AC-belastningar.

2. Backup Power Systems

Strömomriktare används ofta i reservkraftsystem anslutna till batterier.När huvudströmkällan inte är tillgänglig, ger växelriktaren AC-utgång från lagrad DC-energi.Detta gör att belysning, små apparater och andra enheter kan fortsätta fungera under avbrott.Sådana system är vanliga i hem, stugor och små nödkraftsanläggningar.

3. Fordon, husbilar och båtar

I mobila miljöer lagras den tillgängliga strömmen vanligtvis som DC i batterier.En strömriktare låter användare använda AC-laddare, verktyg, apparater och elektronik när de reser.Detta är användbart i bilar, fritidsfordon, marina system och campinganläggningar.Det ger flexibilitet genom att utöka batterikraften till enheter som är designade för el i vägguttaget.

4. Bärbara kraftverk

Bärbara kraftverk inkluderar ofta en inbyggd växelriktare för att tillhandahålla AC-uttag.Batteriet inuti lagrar DC-energi, och växelriktaren gör den energin användbar för bärbara datorer, lampor, små apparater och utomhusutrustning.Detta gör bärbara system användbara för resor, fältarbete och nödberedskap.Deras bekvämlighet beror mycket på omriktarens uteffekt och vågformskvalitet.

5. Off-Grid hem och avlägsna platser

I avlägsna områden utan nätservice behöver lagrad likström från batterier eller förnybara källor ofta omvandlas till AC.En strömriktare gör det möjligt att köra vanliga hushållslaster på dessa platser.Detta inkluderar belysning, fläktar, små köksmaskiner, kommunikationsutrustning och grundläggande verktyg.I off-grid system är växelriktaren en nyckellänk mellan lagrad energi och daglig elanvändning.

6. Liten kommersiell utrustning och fältutrustning

Strömriktare används också för fältservice, utomhusarbete och tillfälliga installationer.De tillåter växelströmsdrivna verktyg och enheter att fungera där normal nätström inte är tillgänglig.Detta är användbart för underhållsteam, fjärrövervakningsstationer, konstruktionsstöd och mobila arbetsplattformar.I dessa fall förbättrar växelriktaren tillgången till växelström i flexibla eller föränderliga miljöer.

Power Inverter vs UPS vs Converter

Aspekt	Power Inverter	UPS	Omvandlare
Huvudfunktion	Konverterar DC till växelström	Ger backup Växelström och skydd	Ändrar en elektrisk form till en annan
Typisk ingång	DC från batteri eller solkälla	AC-nät med intern batteri	AC eller DC, beroende på typ
Typisk utgång	AC-ström	AC-ström	AC eller DC utgång
Backup batteri	Vanligtvis extern batteri	Inbyggt batteri	Vanligtvis nej batteri
Ström under Avbrott	Fungerar om batteri ström är tillgänglig	Automatiskt levererar reservkraft	Inte designad för avbrott
Överföringstid	Beror på inverter design	Mycket snabb eller nästan omedelbart	Ej tillämpligt
Kraft Konditionering	Grundspänning kontroll	Inkluderar överspänning och spänningsskydd	Beror på omvandlare design
Överspänningsskydd	Ibland ingår	Gemensam inbyggd funktion	Inte en primär funktion
Vågformsutgång	Fyrkantig, modifierad sinus eller ren sinus	Vanligtvis ren AC-utgång	Får inte producera AC
Typisk användning	Solsystem, fordon, backup-inställningar	Datorer, servrar, nätverksenheter	Spänning eller effekt omvandlingskretsar
Lagrad energi Källa	Batteribank eller DC-försörjning	Internt batteri systemet	Vanligtvis ingen
Utgångsstabilitet	Beror på inverterkvalitet	Stabil utgång för känsliga enheter	Beror på omvandlingsstadiet
Vanlig belastningstyp	Vitvaror, verktyg, allmänna apparater	Känslig elektronik	Elektronisk kretsar
System Komplexitet	Måttlig	Mer komplex pga till batteri och kontroll	Varierar efter design
Kärnsyfte	Gör DC användbar som AC	Behåll makten under avbrott	Konvertera spänning eller strömtyp

Slutsats

Strömomriktare spelar en nyckelroll för att omvandla lagrad el eller likström till användbar växelström för ett brett utbud av enheter och system.Deras prestanda beror på faktorer som vågformstyp, effekt, effektivitet, intern design och avsedd användning.Genom att förstå deras komponenter, funktion, specifikationer, fördelar, nackdelar och praktiska användningsområden, blir det lättare att se hur de passar in i moderna kraftsystem.En tydlig jämförelse med UPS-enheter och omvandlare hjälper också till att definiera deras unika funktion och värde.
