XC4VLX100-10FFG1148C FPGA: Funktioner, specifikationer, applikationer och programmeringsguide

Om du arbetar med komplexa digitala mönster ger XC4VLX100-10FFG1148C dig den kraft och flexibilitet du behöver.Denna FPGA packar hög logikkapacitet, inbyggt minne och ett stort antal I/O-stift, vilket gör den idealisk för krävande applikationer.I den här guiden lär du dig om dess funktioner, prestanda, tidsparametrar, applikationer, programmeringssteg, fördelar och nackdelar, förpackningsinformation och tillverkarens bakgrund.

Katalog

Vad är XC4VLX100-10FFG1148C?

De Xc4vlx100-10ffg1148c är en högpresterande FPGA från Xilinx (nu AMD) som tillhörde Virtex-4 LX-familjen, som byggdes på en 90 nm kopparprocess.Den här enheten är designad för komplexa digitala logikimplementeringar och är en del av LX-serien som betonar logik- och minnesresurser utan höghastighets serieövervakare.Identifierad av dess 1148-boll FCBGA-paket och kommersiell temperaturbetyg representerar det ett av de högre kapacitetsalternativen inom LX-sortimentet.

Letar du efter XC4VLX100-10FFG1148C?Kontakta oss för att kontrollera nuvarande lager, ledtid och prissättning.

XC4VLX100-10FFG1148C FUNKTIONER

• Hög logisk kapacitet

XC4VLX100-10FFG1148C tillhandahåller 110 592 logikceller, vilket möjliggör implementering av komplexa digitala mönster på en enda enhet.Denna stora logikkapacitet gör den lämplig för högdensitetsbehandling och kontrollfunktioner.

• Inbäddat och distribuerat minne

Den integrerar cirka 4,22 Mbits totalt minne, kombinerar block RAM och distribuerat RAM.Denna minnesarkitektur stöder effektiv datalagring, buffring och bearbetning på chip utan behov av omfattande externt minne.

• Omfattande I/O -resurser

Enheten erbjuder 768 användare I/O -stift, vilket ger flexibilitet i gränssnittet med olika externa komponenter och system.Dessa I/OS stöder ett brett spektrum av standarder genom Selectio ™ -funktionen, vilket förbättrar anslutningsnivåanslutning.

• Högpresterande kärna

FPGA, som arbetar vid en 1,2 V -kärnspänning, stöder internt klockning upp till cirka 500 MHz, vilket ger snabb logikprestanda.Detta säkerställer tillförlitlig drift i krävande höghastighetsapplikationer.

• Kommersiellt temperaturområde

Enheten är betygsatt för 0 ° C till +85 ° C och är utformad för miljöer i kommersiella klasser.Den upprätthåller stabil prestanda över typiska driftsförhållanden för industriella och inbäddade system.

Referensklocka Timingparametrar

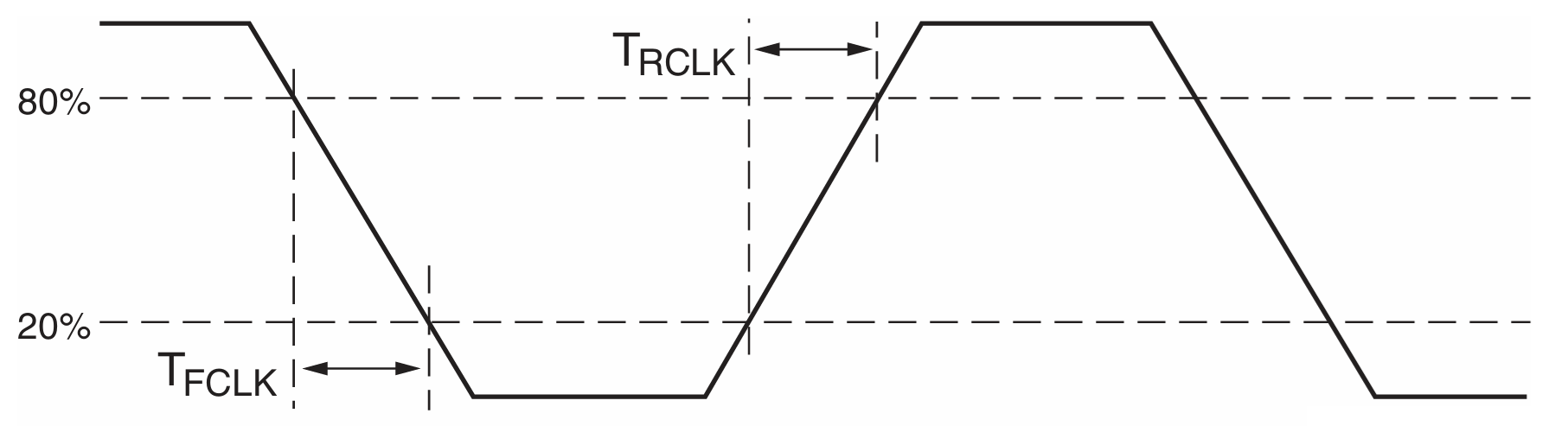

Diagrammet visar att mätningarna av klockan stiger och falltid för XC4VLX100-10ffg1148c, med fokus på T T_Rclk (stigningstid) och T_Fclk (hösttid) mellan 20% och 80% spänningsnivåer för klocksignalen.Det illustrerar hur snabbt klockan övergår från låg till hög och hög till låg, vilket är utmärkt för att upprätthålla tidsintegritet och tillförlitlig drift av FPGA.Exakt kontroll av dessa kanter säkerställer exakt synkronisering av intern logik och externa gränssnitt.I XC4VLX100-10FFG1148C är det viktigt att upprätthålla korrekt stigning och falltider för stabil höghastighetsprestanda och minimera signalförvrängningen.

Generaliserad testinställning

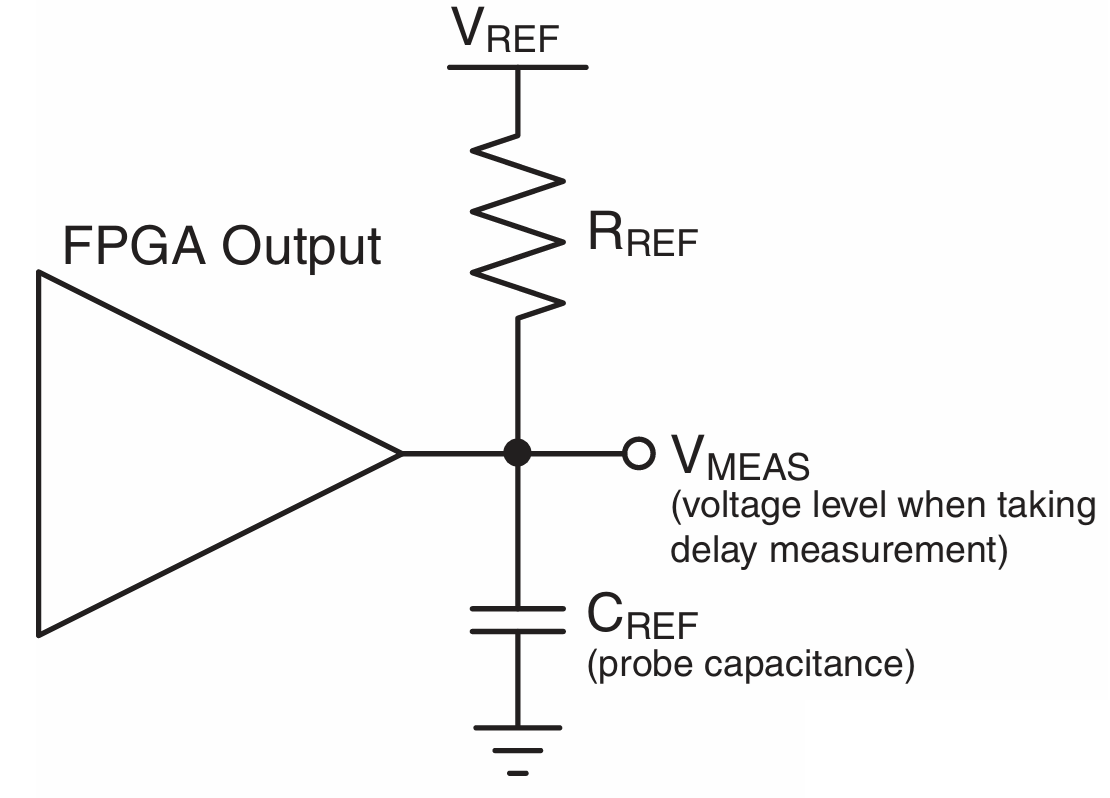

Diagrammet illustrerar den generaliserade testinställningen som används för att mäta utgångsförseningar och signalegenskaper för XC4VLX100-10FFG1148C FPGA.Ett referensmotstånd (r_Domare) och kondensator (c_Domare) är anslutna till FPGA -utgången, med V_Mätning representerar spänningsnivån vid vilken tidsmätningar görs.Denna standardiserade installation säkerställer en konsekvent och exakt mätning av förseningar av signalövergången över olika testmiljöer.För XC4VLX100-10FFG1148C är detta viktigt för att validera höghastighets I/O-prestanda och säkerställa att enheten uppfyller tidsspecifikationer i verkliga applikationer.

XC4VLX100-10FFG1148C Specifikationer

Typ	Parameter
Tillverkare	Amd/xilinx
Serie	Virtex®-4 LX
Förpackning	Bricka
Delstatus	Aktiv
Antal laboratorier/clbs	12288
Antal logikelement/celler	110592
Totala RAM -bitar	4423680
Antal I/O	768
Spänning - försörjning	1,14 V ~ 1,26 V
Monteringstyp	Ytfäste
Driftstemperatur	0 ° C ~ 85 ° C (TJ)
Förpackning / fodral	1148-BBGA, FCBGA
Leverantörspaket	1148-FCPBGA (35 × 35)
Basproduktnummer	Xc4vlx100

XC4VLX100-10FFG1148C Applications

1. Digital Signal Processing (DSP) -system

XC4VLX100-10FFG1148C är väl lämpad för att implementera DSP-algoritmer med hög prestanda tack vare dess stora logikkapacitet och inbäddat minne.Du kan bygga anpassade bearbetningsrörledningar som hanterar intensiva beräkningar i tid.Detta gör det idealiskt för applikationer som bildbehandling, radarsystem och avancerad filtrering.

2. Inbäddat systemacceleration

Med sin flexibla arkitektur används enheten i stor utsträckning för att påskynda inbäddade systemfunktioner som protokollhantering, busshantering och avlastning av hårdvara.Genom att flytta uppgifter från programvara till FPGA -tyg förbättrar det systemens lyhördhet.Detta gör det möjligt att optimera prestandan samtidigt som designflexibilitet bibehålls.

3. Kommunikations- och nätverksutrustning

FPGA: s höga I/O -räkning och bearbetningsfunktioner gör det lämpligt för kommunikationsinfrastruktur, inklusive switchar, routrar och gränssnittsbroar.Det kan hantera komplexa nätverksprotokoll och dataströmmar med hög bandbredd med låg latens.Detta gör det till ett tillförlitligt val för ryggradsnätverk och datacentersystem.

4. Höghastighetsdataförvärv och bearbetning

XC4VLX100-10FFG1148C utmärker sig i applikationer som kräver snabb datafångst och bearbetning, såsom instrumentering och vetenskaplig utrustning.Dess inbäddade minne och logiska resurser möjliggör snabb buffring och parallell datamanipulation.Detta säkerställer effektiv hantering av stora datavolymer i miljöer.

XC4VLX100-10FFG1148C Liknande delar

Specifikation	Xc4vlx100-10ffg1148c	Xc4vlx100-10ffg1148i	Xc4vlx100-11ffg1148c	Xc4vlx100-10ff1148c	Xc4vlx100-10ffg1513c	Xc4vlx100-12ffg1148c
Tillverkare	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Familj	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX
Logikkapacitet	110,592 celler	110,592 celler	110,592 celler	110,592 celler	110,592 celler	110,592 celler
Pakettyp	Fcbga	Fcbga	Fcbga	Fcbga	Fcbga	Fcbga
Bollräkning	1148	1148	1148	1148	1513	1148
Hastighetsgrad	–10	–10	–11	–10	–10	–12
Temperaturgrad	Kommersiellt (c)	Industrial (i)	Kommersiellt (c)	Kommersiellt (c)	Kommersiellt (c)	Kommersiellt (c)
Kärnspänning	1,2 v	1,2 v	1,2 v	1,2 v	1,2 v	1,2 v
Driftstemperaturområde	0 ° C till +85 ° C	–40 ° C till +100 ° C	0 ° C till +85 ° C	0 ° C till +85 ° C	0 ° C till +85 ° C	0 ° C till +85 ° C
Skillnad	Basdel, standard PKG	Industrial Temp Support	Högre hastighetskvalitet	Saknar "G" -beteckning	Större paket, mer I/O	Snabbaste hastighetsklass i serie

XC4VLX100-10FFG1148C Programmeringssteg

Innan du programmerar XC4VLX100-10FFG1148C måste du se till att din utvecklingsmiljö och konfigurationsfiler är korrekt inställda.Enheten stöder flera konfigurationslägen, så att välja rätt en tidigt säkerställer en smidig och framgångsrik programmeringsprocess.

1. Ström enheten

Börja med att applicera kraft på FPGA med hjälp av de erforderliga spänningsskenorna (VCCINT, VCCAUX och VCC_CONFIG).Du måste se till att dessa spänningar når stabila nivåer innan någon konfiguration börjar.Korrekt effektsekvensering är bra för att undvika initialiseringsfel.

2. Välj konfigurationsläge

Därefter provar FPGA sina lägesstift vid den stigande kanten av init_b för att bestämma vilken konfigurationsmetod som ska användas.Du kan välja mellan JTAG, Slave Serial, Master Serial eller SelectMap, beroende på din installation.Se till att lägesstiften är korrekt inställda, eftersom de styr hur bitströmmen kommer att laddas.

3. Initiera enheten

FPGA rensar sitt konfigurationsminne och förbereder sig för bitströmbelastning under initialiseringen.I detta skede används signaler som Init_B, GWE och GTS för att ställa in enheten i ett känt tillstånd.Du bör se till att alla initialiseringssignaler beter sig som förväntat innan du fortsätter.

4. Ladda bitströmmen

Med ditt valda gränssnitt strömmar du nu konfigurationsbitströmmen in i FPGA.Om till exempel använder JTAG flyttas bitströmmen seriellt in i enhetens konfigurationsminne.Noggrann och fullständig bitströmsöverföring behövs för framgångsrik programmering.

5. Starta konfigurationsprocessen

När bitströmmen är helt laddad, går FPGA -skiftläget och börjar startsekvensen.Ett JSTART -kommando eller motsvarande process utlöser enheten för att slutföra konfigurationen.Du måste låta FPGA slutföra detta steg utan avbrott.

6. Komplett konfiguration och ange användarläge

FPGA kontrollerar automatiskt Bitstream -integriteten med CRC och, om det är giltigt, hävdar den gjort signalen.När detta händer blir användarlogiken aktiv och enheten fungerar enligt din design.Vid denna tidpunkt är konfigurationsprocessen klar och FPGA är fullt funktionell.

7. Valfri verifiering

Slutligen kan du utföra ett återfalls- eller verifieringssteg för att säkerställa att konfigurationen var framgångsrik.Detta kan göras via JTAG eller SelectMap, beroende på läget du använde.Även om det är valfritt rekommenderas det starkt för system för att bekräfta korrekt programmering.

XC4VLX100-10FFG1148C Fördelar och nackdelar

Fördelar

• Lägre total kraftförbrukning jämfört med många 90 nm FPGA.

• Stöds av ett moget och stabilt designekosystem.

• Stark prestanda-till-kostnadsförhållande för sin generation.

• Modulär ASMBL -arkitektur förbättrar designeffektiviteten.

• Pålitlig, beprövad plattform för länge etablerade mönster.

Nackdelar

• Baserat på äldre teknik med begränsat framtida stöd.

• Saknar höghastighets serieöversändare som finns i nyare familjer.

• Lägre skalbarhet och flexibilitet jämfört med moderna FPGA.

• Potentiella inköpsutmaningar på grund av produktåldern.

• Kräver noggrann kraft och termisk hantering vid hög användning.

XC4VLX100-10FFG1148C Förpackningsdimensioner

Parameter	Mått
Pakettyp	FFG1148 (flip-chip Fine-Pitch BGA)
Bollplan	1,00 mm
Paketets kroppsstorlek (L × W)	35,00 mm × 35,00 mm
Paketets kroppsstorlek (L × W, tum)	1,378 i × 1,378 i
Övergripande pakethöjd (a)	3,40 mm (typisk)
Övergripande pakethöjd (A, tum)	0,134 in (typisk)
Kroppstorlek	± 0,20 mm
Kula	34 × 34 (1,00 mm tonhöjdsnät)
Bollräkning	1 148 bollar
Kuldiameter (nominell)	0,60 mm
Underlagstjocklek (b)	~ 1,00 mm
Avståndshöjd (A1)	0,40 mm (nominell)
Värme Slug / Metal Cap -storlek	~ 32 mm kvadrat (typiskt toppmetallområde)
Monteringstyp	Ytfäste

XC4VLX100-10FFG1148C Tillverkare

XC4VLX100-10FFG1148C tillverkas av Xilinx, en pionjär inom program för programmerbara logikenheter.2022 blev Xilinx en del av Amd (Avancerade mikroenheter), vilket ytterligare stärker sin position inom högpresterande datoranvändning och adaptiv teknik.Denna sammanslagning kombinerar Xilinxs FPGA-expertis med AMD: s bearbetningsledarskap, vilket säkerställer robust långsiktigt stöd och innovation för produkter som XC4VLX100-10FFG1148C.

Slutsats

XC4VLX100-10FFG1148C sticker ut för sitt stora logiska cellantal, flexibel minnesarkitektur, bred I/O-kapacitet och solid prestanda inom dess generation.Det stöder höghastighetsklockning och pålitlig signalintegritet, vilket gör den väl lämpad för krävande applikationer inom DSP, nätverk och inbäddade system.Även om det erbjuder beprövad stabilitet och ett moget ekosystem, återspeglar det äldre teknik med viss skalbarhet och inköpsbegränsningar, vilket gör noggrant övervägande viktigt för moderna mönster.

Datablad pdf

XC4VLX100-10FFG1148C Datablad:

Virtex-4 FPGA DC/Switching Egenskaper.pdf
