CD4060 IC: Funktioner, funktioner och applikationer förklarade

CD4060 är en mycket mångsidig integrerad krets utformad för uppgifter som involverar tidsförseningar, frekvensavdelning och binär räkning.Den har en inbyggd oscillator och en 14-stegs binär räknare, vilket gör den till en effektiv och enkel lösning för olika tids- och kontrollapplikationer.Med minimala externa komponenter är CD4060 perfekt för att skapa tillförlitliga kretsar i både enkla och komplexa inställningar.

Katalog

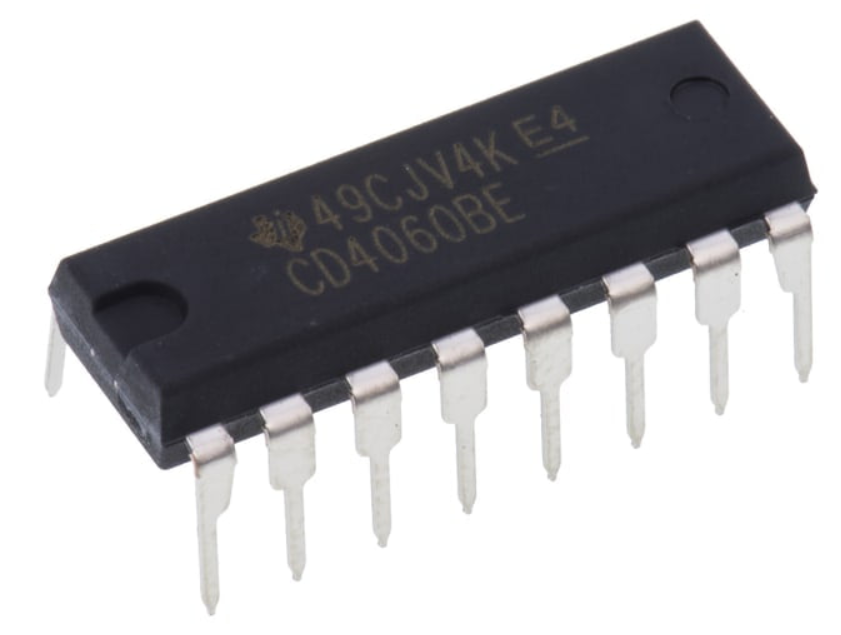

Introduktion till CD4060 Integrated Circuit

De CD4060 är en CMOS-baserad, 14-bitars binär räknare som har en inbyggd oscillator.En del av CD4000-familjen, fungerar den som en mångsidig kompletterande metalloxid-Semiceductor (CMOS) integrerad krets.Dess primära funktion är att skapa anpassningsbara tidsförseningar, vilket gör det till ett praktiskt val för tidsrelaterade applikationer.

Förutom tidsförseningar kan CD4060 också generera en rad frekvenser.Detta möjliggörs av dess interna oscillator, som fungerar sömlöst med några externa passiva komponenter.Denna design förenklar sin integration i kretsar samtidigt som den ger tillförlitlig prestanda.

CD4060 kan också vara ett bra verktyg för ljud- eller synthesizer -entusiaster.Med bara en kondensator och två motstånd kan den generera tio unika frekvenser och öppna upp en värld av kreativa möjligheter.

CD4060 -stiftkonfiguration förklarad

CD4060 är en 16-stifts IC designad som en binär räknare med en inbyggd oscillator.Stift Q4 till Q14 fungerar som utgångar och producerar ett binärt antal med varje positiv klockpuls.För oscillatorkretsar görs anslutningar till stift nio och tio med externa komponenter som motstånd och kondensatorer för att kontrollera frekvensen.Denna enkla design gör CD4060 mångsidig och enkel att använda vid timing eller räkna applikationer.

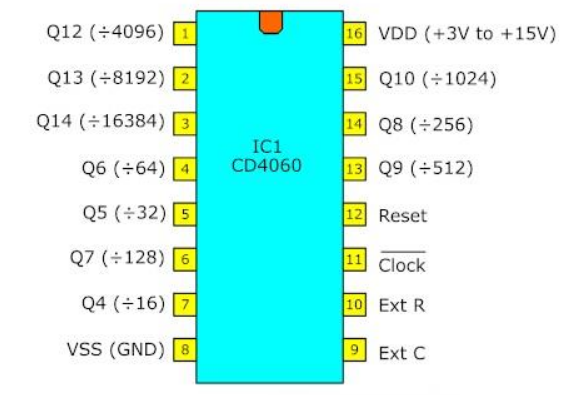

CD4060 -stiftlayoutdiagram

Detaljerade stiftfunktioner för CD4060

Stiftnamn	Stift #	Typ	Beskrivning
Vdd	16	Driva	Matningsspänning (+3 till +15V)
Gard	8	Driva	Mark (0V)
Q3-Q9	1-7	Produktion	Motgångar
Q11-Q13	13-15	Produktion	Motgångar
Cext	9	Input	Anslutning för extern kondensator
Omskola	10	Input	Anslutning för extern kondensator
Clk11	11	Input	Klockingång/oscillatornål
Rst12	12	Input	Återställer räknaren

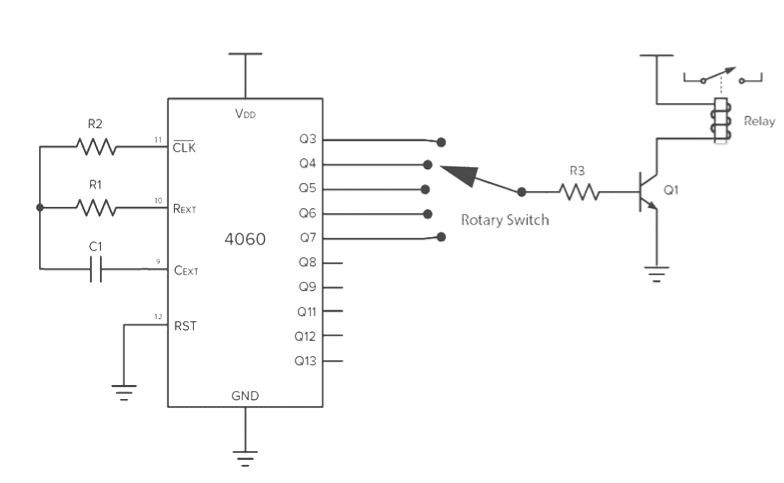

Skapa justerbara timerkretsar med CD4060

Här är ett praktiskt exempel som du kan konstruera med CD4060-chipet:

För att ställa in kretsen behöver du några komponenter.Dessa inkluderar ett CD4060 -chip (som CD4060BE modell), en roterande switch för timerval och motstånd och kondensatorer för att kontrollera tidpunkten.Du behöver också en NPN -transistor, ett relä och ytterligare motstånd för att reglera strömflödet.När dessa komponenter är anslutna börjar kretsen sin funktion baserad på de konfigurerade inställningarna.

Med användning av specifika värden för kondensatorn (C1 = 0,22 uF) och motstånd (R1 = 100 kΩ) fungerar kretsen vid en frekvens beräknad av formeln:

Frekvens (F) = 1 / (2.3 * C1 * R1)

Genom att ersätta värdena får du:

F = 1 / (2,3 * 0,0000022 F * 100000 Ω) = 1,98 Hz

Denna frekvens innebär att kretsen genererar nästan två klockpulser per sekund, vilket direkt påverkar tidsfördröjningen innan utgångarna går högt.

CD4060: s utgångar övergång till ett högt tillstånd efter specifika klockpulser, enligt följande:

• Q3 -timing

Q3 -stiftet blir högt efter 2³ eller 8 klockpulser, vilket är lika med cirka 4 sekunder.

• Q4 -timing

Q4 -stiftet når ett högt tillstånd efter 2⁴ eller 16 klockpulser, vilket ger en försening på 8 sekunder.

• Q5 timing

Q5 -stiftet går högt efter 2⁵ eller 32 klockpulser, vilket resulterar i en fördröjning på 16 sekunder.

• F6 -timing

Vid Q6 blir stiftet hög efter 2⁶ eller 64 klockpulser, motsvarande en fördröjning på 32 sekunder.

• Q7 -timing

Q7 -stiftet övergår till höga efter 2⁷ eller 128 klockpulser, vilket motsvarar 1 minut och 4 sekunder.

• Q8 timing

Q8 -stiftet blir högt efter 2⁸ eller 256 klockpulser, vilket leder till en försening på 2 minuter och 8 sekunder.

• Q9 timing

Q9 -stiftet övergår till höga efter 2⁹ eller 512 klockpulser, vilket ger en försening på 4 minuter och 16 sekunder.

• Q11 timing

Vid Q11 blir utgången hög efter 2¹ eller 2048 klockpulser, vilket resulterar i en försening på 17 minuter och 4 sekunder.

• Q12 timing

Q12 -stiftet går högt efter 2¹² eller 4096 klockpulser, vilket ger en försening på 34 minuter och 8 sekunder.

• Q13 -timing

Q13 -stiftet blir högt efter 2¹³ eller 8192 klockpulser, motsvarande en fördröjning på 1 timme, 8 minuter och 16 sekunder.

Dessa tidskonfigurationer gör CD4060 lämplig för applikationer som kräver exakta tidsförseningar.Genom att justera värdena på motståndet och kondensatorn kan du anpassa frekvensen och tidpunkten för att passa dina behov.Oavsett om du bygger en enkel timer eller ett mer komplext kontrollsystem, ger CD4060 flexibilitet och tillförlitlighet i sin drift.

Förstå CD4060 binär räknare och oscillator

En binär krusningsräknare består av en serie D-flip-flops, där utgången från en flip-flop ansluter till klockingången till nästa.Denna inställning gör att varje flip-flop kan växla baserat på den signal som den får från den före den.Den första flip-flopen i kedjan fungerar som utgångspunkt, där insignalen matas.

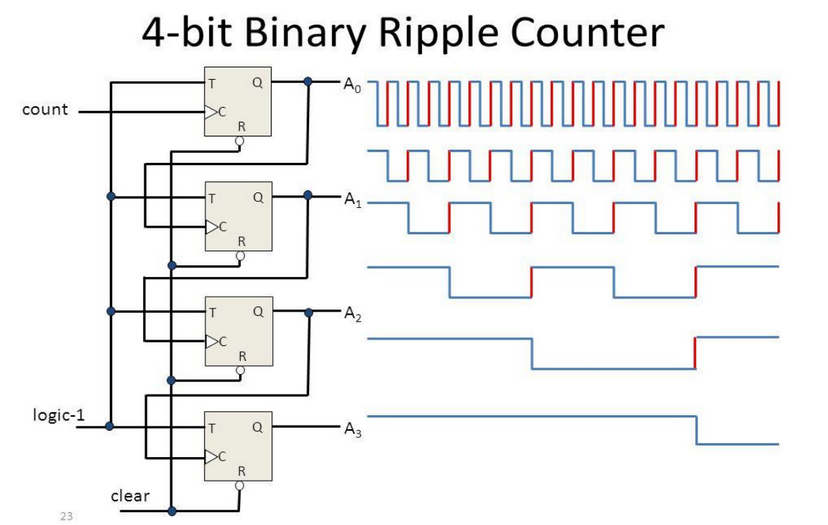

I denna illustration av en enkel 4-bitars rippelräknare ser du hur utgången fortskrider genom kedjan.CD4060 tar emellertid detta koncept mycket längre genom att inkludera 14 flip-flops.Med detta utökade arrangemang kan det räkna upp till 16 383 steg, det högsta möjliga värdet för 14 bitar.

Det som gör att CD4060 sticker ut är dess inbyggda oscillator.Denna komponent genererar klockpulser utan att behöva en extern klockkälla, vilket gör att räknaren kan fungera på egen hand.Denna funktion gör det möjligt för CD4060 att fungera som en timer, där olika Q-Output motsvarar olika tidsintervall eller frekvenser.

Genom att justera motståndet och kondensatorvärdena anslutna till oscillatorn kan du till exempel ställa in den för att producera en 1 Hz klockpuls, vilket innebär att räknaren ökar en gång varje sekund.Om du använder Q3 -utgången kommer den att växla till ett högt tillstånd efter 8 sekunder.Å andra sidan ger valet av Q13 en mycket längre försening på 2 timmar och 16 minuter (8 192 sekunder).Denna flexibilitet gör CD4060 till ett användbart verktyg för att skapa exakta tidsförseningar eller frekvensdelningskretsar.

Viktiga funktioner i CD4060 binär räknare

• CD4060 är en 14-stegs binär räknare integrerad i ett kompakt 16-stiftspaket, tillgängligt i PDIP, CDIP, SOIC och TSSOP-variationer.

• Det fungerar effektivt med en återställningsfördröjning för försening på 25 nanosekunder vid 5V.

• IC stöder nominella spänningar på 5V, 10V och 15V, och erbjuder flexibilitet baserat på kraftkrav.

• Det täcker ett räkningsintervall på 0 till 16 383, vilket gör det mångsidigt för stora operationer.

• CD4060 -funktionerna inom ett spänningsområde från 3V till 18V, som rymmer olika kraftmiljöer.

• Den kombinerar en binär räknare med en oscillator, vilket uppnår en maximal klockfrekvens på 30 MHz vid 15V.

• PIN -funktionerna är kompatibla med TTL -serien, vilket förenklar integrationen i befintliga kretsar.

• Den fungerar med en stadig medium hastighet på 8 MHz när den drivs med 10V, vilket säkerställer konsekvent prestanda.

• Helt statisk drift stöds, med buffrade ingångar och utgångar som bidrar till tillförlitlig drift.

• Den 16-stifts PDIP-versionen inkluderar Schmitt-triggade ingångar, vilket möjliggör obegränsad stigning och falltider för förbättrad användbarhet.

Saknar CD4060 Utgångar: Q0, Q1, Q2, Q10

Du kanske märker att CD4060 inte inkluderar utgångar Q0, Q1, Q2 eller Q10.Även om det inte finns någon officiell anledning till detta utelämnande, är en möjlig förklaring att CD4060 designades som en uppgraderad version av CD4040.För att rymma oscillatorn och ytterligare funktioner inom samma 16-stifts design kan vissa utgångar ha uteslutits.

Hur CD4060 fungerar

CD4060 -integrerad krets är utformad för att fungera sömlöst som både en binär räknare och en intern oscillator.Det fortskrider med varje klockpuls, vilket ökar motvärdet med en när det finns en negativ förskjutning i klockpulsen.Denna räkning görs i binära siffror, vilket gör det effektivt för olika timing- och räkningsapplikationer.

För att hålla chipet fungerar korrekt måste du ansluta återställningstiftet till marken eller den negativa matningsspänningen.Detta säkerställer att räknaren och oscillatorn fungerar smidigt utan avbrott.

När du applicerar en hög signal, ofta kallad "" 1 "" eller "" hög "," på återställningsstiftet, återställer den omedelbart oscillatorn och räknar tillbaka till noll.Den här funktionen är praktiskt när du behöver starta om tidpunkten eller räkningen från början.

Sanningstabell	Återställa	Motvärde
X (bryr sig inte tillstånd)	1	Återställer svängningarna till 0
Negativa övergångar	0	Räknarens värde ökas med 1
Positiv övergång	0	Det finns ingen förändring i räknaren

Den booleska logiska tabellen ovan illustrerar hur återställningsvärdet och klockpulsen interagerar.Det visar hur räknaren uppträder som svar på olika signaler, vilket gör det lättare att förstå och kontrollera chipets operation.

Bästa applikationer för CD4060 IC

CD4060 är ett mångsidigt chip som kombinerar en oscillator och en räknare, vilket gör det till ett utmärkt val för uppgifter som behöver korrekt och justerbar timing.Dess design gör det möjligt att hantera tidsförseningar effektivt, vilket gör det till ett populärt alternativ för tidsrelaterade projekt.Oavsett om du bygger en krets för att skapa tidsförseningar eller behöver dela en signal i mindre segment, passar CD4060 jobbet.

Denna IC är särskilt användbar för att skapa pålitliga tidsfördröjningskretsar med mycket få extra komponenter, vilket gör det enkelt att ställa in och använda.Den är byggd som en 14-bitars binär räknare med 12 utgångsstift märkt från Q1 till Q14, med undantag för Q2 och Q3.Dessa stift genererar ett binärt antal när klockpulser skickas in i chipet.När det binära antalet ökar möjliggör det ett brett utbud av tidsalternativ, från korta till mycket långa varaktigheter.

Om du letar efter en lösning för att arbeta med timing eller frekvensbaserade projekt erbjuder CD4060 ett enkelt och pålitligt sätt att uppnå resultat.Dess förmåga att räkna från 0 till 16383 i binär form, utlöst av inkommande klockpulser, gör det idealiskt för applikationer som kräver precision utan att överkomplicera din design.

Arbetsmekanism för CD4060

CD4060 Integrated Circuit har en inbyggd oscillator som fungerar sömlöst med sin binära räknare.Denna kombination gör det möjligt för IC att räkna upp med ett i binärt format varje gång klockpulsen övergår till ett lägre tillstånd, eller "" faller. "" Detta beteende gör det till ett pålitligt verktyg för tidsbaserade applikationer.

För att kretsen ska fungera korrekt måste återställningsstiftet alltid vara anslutet till marken eller den negativa strömförsörjningen.Om denna stift får en positiv signal (ofta kallad hög eller "" 1 ""), stannar räknaren eller oscillatorn och återgår till sin utgångspunkt.I huvudsak fungerar återställningsstiftet som en omstartknapp, vilket säkerställer att kretsen börjar igen från noll när den utlöses.

Sanningstabell	Återställa	Motvärde
X	1	Återställs mot 0
Negativ övergång	0	Värdeinnan går framåt med 1 steg
Positiv övergång	0	Ingen förändring

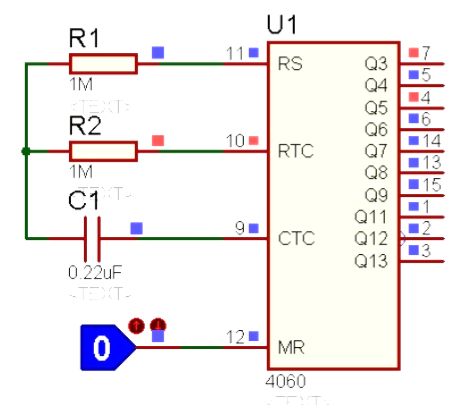

Steg för att ställa in oscillatorfrekvensen på CD4060

För att konfigurera oscillatorfrekvensen i CD4060 måste du använda externa komponenter som motstånd och kondensatorer.Dessa komponenter påverkar direkt hur den interna oscillatorn fungerar.Specifikt beror frekvensen på kapacitansen för en kondensator ansluten till stift 11 och motståndsvärdena bundna till stift 9 och 10. Justera värdena på dessa komponenter låter dig ändra tidsfördröjningen eller svängningsfrekvensen för att passa dina behov.

När du ställer in kretsen är det bra att komma ihåg att motståndet vid stift 11 ska vara ungefär tio gånger större än motståndet vid stift 10. Detta säkerställer en smidig drift.Kondensatorns okopplade terminaler och motstånd förenas för att slutföra kretsen, såsom visas i proteus -schemat.

För att beräkna frekvensen kan du använda denna enkla formel:

F = 1 / (2,5 x R1 x C1)

Om du till exempel väljer att R1 ska vara 1 m ohm och C1 till 0,22 μF kommer beräkningen att se ut så här:

F = 1 / (2,5 * 1 000 000 * 0,00000022)

f = 1,8 Hz

Detta innebär att oscillatorn kommer att producera en klockfrekvens på 1,8Hz med dessa värden.För att hitta klockperioden tar du helt enkelt invers av frekvensen:

1/f = 0,56 sekunder

Det är värt att notera att medan oscillatorn arbetar vid denna frekvens, säger utgångsstiften med intervaller som är multiplar från oscillatorns period.Detta beteende förklaras vidare vid analys av tidpunkten för utgångsstiften.

När kretsen drivs kommer oscillatorn att börja arbeta omedelbart.Om du behöver stoppa eller återställa den kan du tillämpa en logik hög eller positiv signal på återställningsstiftet.Detta kommer att stoppa svängningen och återställa systemet till sitt ursprungliga tillstånd, redo att starta igen när det behövs.

Tidsberäkning för CD4060 utgångsstift

För att ta reda på tidpunkten för utgångsstiften i CD4060 kan du lita på ett enkelt frekvensförhållande: varje stift fungerar med halva frekvensen för den innan den.Till exempel, om stift 3 fungerar vid 4Hz, kommer stift 2 att fördubblas det vid 8Hz.Detta förutsägbara beteende hjälper dig att uppskatta tidsintervallen för varje utgång.

Tidpunkten kan beräknas med formeln:

T = 2ⁿ / Fosc

Här representerar T tidsperioden för stiftet, FOSC är oscillatorns frekvens, och N är utgångsstiftnumret.Låt oss säga att du vill beräkna tidpunkten för stift Q6, där N är 6 och oscillatorfrekvensen (FOSC) inställd på 1,8Hz:

T = 2⁶ / 1.8

T = 64 / 1.8

T ≈ 35,5 sekunder

Denna beräkning innebär att PIN Q6 kommer att växla till ett högt tillstånd efter cirka 35,5 sekunder.Varje stift följer denna formel, vilket gör det enkelt att bestämma tidpunkten för olika utgångar genom att bara ersätta respektive n -värde.Detta tydliga mönster säkerställer att du kan planera förseningar och utgångar effektivt för din applikation.

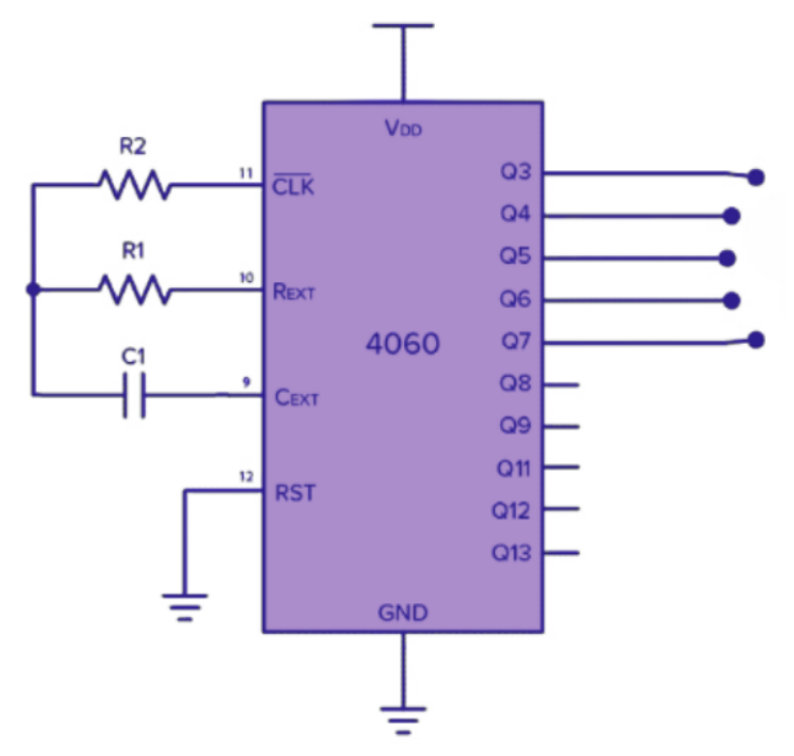

Praktisk guide för att använda CD4060

För att ställa in CD4060 börjar du med att ansluta VDD -stiftet till den positiva terminalen på din strömförsörjning och GND -stiftet till den negativa terminalen.IC kan hantera matningsspänningar från 3V till 15V, och vissa versioner går till och med upp till 20V, så kolla alltid ditt datablad för den specifika modellen du använder.

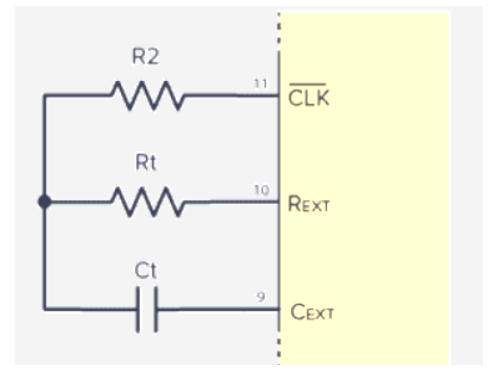

För att aktivera oscillatorn måste du ansluta ett motstånd till REXT -stiftet, en kondensator till CEXT -stiftet och ett annat motstånd mot CLK -stiftet.Dessa komponenter bör möta vid en gemensam punkt som visas i konfigurationsdiagrammet.

Frekvensen bestäms med hjälp av formeln:

Frekvens (F) = 1 / (2,3 × CT × RT)

För exakta resultat, se till att RT är betydligt mindre än det andra motståndet (R2).

Om du behöver återställa chipet, applicera en hög signal på den första (återställning) stiftet.När denna stift är låg fungerar chipet normalt, men en hög signal kommer att föra räkningen tillbaka till noll.

Utgångarna från Q -stiften kan användas för att styra olika operationer, där varje stift når ett högt tillstånd efter ett specifikt antal klockpulser:

• Q3 når högt efter 2³ pulser, motsvarande 8 klockcykler.

• Q4 uppnår högt efter 2⁴ -pulser, motsvarande 16 klockcykler.

• Q5 träffar högt efter 2⁵ pulser och omfattar 32 klockcykler.

• Q6 uppnår högt efter 2⁶ -pulser, som sträcker sig över 64 klockcykler.

• Q7 stiger upp till högt efter 2⁷ pulser och omfattar 128 klockcykler.

• Q8 höjer till högt efter 2⁸ pulser, som täcker 256 klockcykler.

• Q9 stiger till högt efter 2⁹ -pulser och sträcker sig över 512 klockcykler.

• Q11 uppnår högt efter 2¹ pulser och omfattar 2048 klockcykler.

• Q12 träffar högt efter 2¹² -pulser, som sträcker sig över 4096 klockcykler.

• Q13 stiger upp till högt efter 2¹³ pulser och täcker 8192 klockcykler.

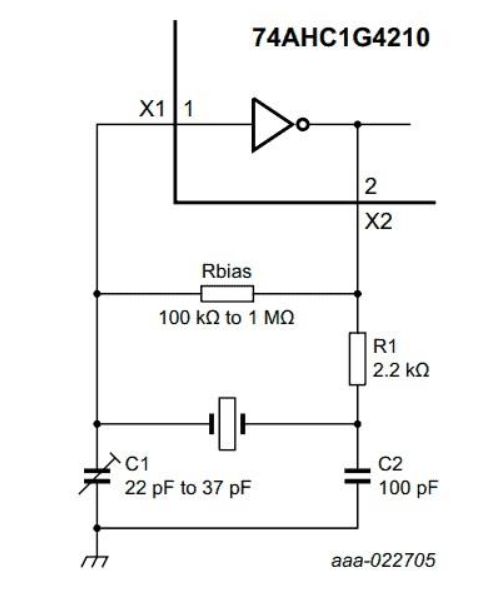

Förbättra precision med kristaller på CD4060

Att använda en kristall med CD4060 kan förbättra precisionen för sin oscillator.Denna installation kallas vanligtvis en Pierce -oscillator och är idealisk för applikationer som kräver korrekt tidpunkt eller frekvensgenerering.

Även om CD4060: s datablad inte ger omfattande vägledning om att välja komponentvärden för denna konfiguration, erbjuder liknande chips som 74AHC1G4210 några användbara insikter.Till exempel föreslår databladet 74AHC1G4210 att man använder ett kraftreglerande motstånd, R1, för att stabilisera oscillatorns drift mot variationer i matningsspänning eller ström.

För att säkerställa att oscillatorn startar och fortsätter att svänga pålitligt måste kretsens transkonduktans vara tillräcklig.Detta innebär att R1 inte ska ha ett mycket högt värde.Som en allmän riktlinje är ett motståndsvärde cirka 2,2 kΩ praktiskt för många kristalloscillatoruppsättningar, balansering av stabilitet och tillförlitlig prestanda.

Detta tillvägagångssätt säkerställer att den kristallbaserade oscillatorn fungerar smidigt och levererar en stabil frekvens för din CD4060-krets.

Välja rätt kristall för CD4060

Att välja rätt kristall för CD4060 beror på den utgångsfrekvens du vill uppnå.Om du strävar efter att använda IC som en frekvensavdelare för att producera en stabil 500 Hz -utgång, måste kristallfrekvensen anpassa sig till divisionsförhållandena för CD4060: s utgångsstift.

Tidpunkten för varje stift följer ett mönster där Q3 kräver 8 klockpulser för ett högt tillstånd och ytterligare 8 för ett lågt tillstånd, vilket resulterar i totalt 16 pulser per cykel.Detta mönster är konsekvent över alla utgångar, så att du kan beräkna den nödvändiga kristallfrekvensen för 500 Hz -utgång vid olika stift:

• Q3: 500 Hz × 16 pulser = 8 kHz

• Q4: 500 Hz × 32 pulser = 16 kHz

• Q5: 500 Hz × 64 pulser = 32 kHz

• Q6: 500 Hz × 128 pulser = 64 kHz

• Q7: 500 Hz × 256 pulser = 128 kHz

• Q8: 500 Hz × 512 pulser = 256 kHz

• Q9: 500 Hz × 1024 pulser = 512 kHz

• Q11: 500 Hz × 4096 pulser = 2,048 MHz

• Q12: 500 Hz × 8192 pulser = 4,096 MHz

• Q13: 500 Hz × 16384 pulser = 8.192 MHz

Även om vissa av dessa kristallfrekvenser kanske inte är lätt tillgängliga, är vanligt använda värden som 2,048 MHz och 4,096 MHz idealiska val för att uppnå en 500 Hz -utgång.Denna flexibilitet låter dig välja en kristall som matchar både din önskade frekvens och vad som är tillgängligt, vilket säkerställer att CD4060 -funktionerna effektivt i din applikation.

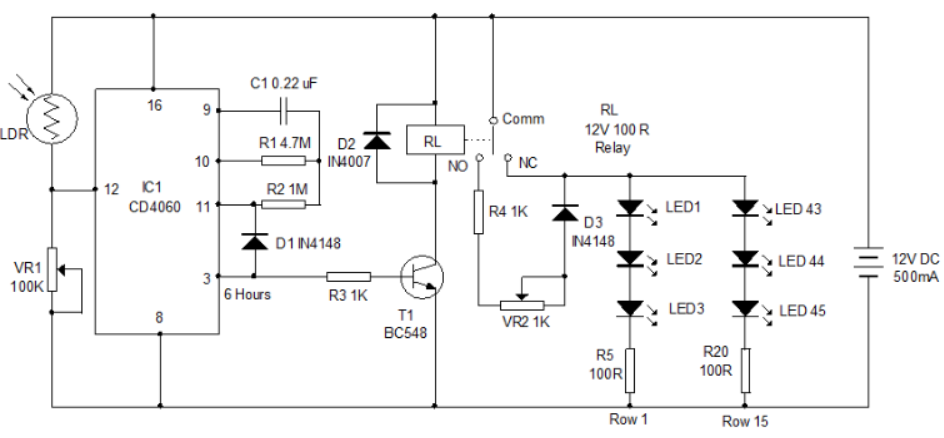

CD4060-baserat gatuljuskontrollsystem

I det här exemplet används CD4060 för att skapa ett gatuljuskontrollsystem med en inbyggd 6-timmars försening.Inställningen integrerar ett ljusberoende motstånd (LDR) anslutet till återställningsstiftet, vilket hjälper till att övervaka de omgivande ljusnivåerna.När ljuset faller under en specifik tröskel skickar LDR en signal för att återställa timern.

När återställningen har utlöses börjar CD4060 räkna, och efter en fördröjning på 6 timmar slås de anslutna LED -lamporna.Denna tidsfördröjning uppnås genom att noggrant konfigurera kristalloscillatorfrekvensen för att matcha det önskade tidsintervallet.

CD4060 alternativ och motsvarande ICS

Du kan utforska följande alternativ och ekvivalenter för CD4060:

• CD4060 (olika tillverkare, som NTE4060, MC14060, HCF4060, TC4060, Hef4060)

• 4020: En 14-stegs binär krusningsräknare (ingen inbyggd oscillator)

• 4024: En 7-stegs binär krusningsräknare (ingen inbyggd oscillator)

• 4040: En 12-stegs binär krusningsräknare (ingen inbyggd oscillator)

• CD4024B: Finns i 7-bitars och 12-bitars konfigurationer, som kan fungera som livskraftiga ersättare

Dessa alternativ kan kräva att du designar en extern oscillator om man inte ingår i IC.

CD4060 IC-applikationer i verkliga scenarier

Tidsenheter

CD4060 är idealisk för att skapa system som kräver korrekt och konsekvent tidspårning.Det används allmänt i både industriell och konsumentelektronik på grund av dess förmåga att generera exakta tidsintervall.Oavsett om du utformar en timerkrets eller hanterar tidskänsliga operationer, förenklar denna IC processen med sin inbyggda oscillator och motfunktionalitet.

Försenande inducerande kretsar

När du behöver införa betydande förseningar i din krets är CD4060 ett pålitligt val.Det är särskilt användbart för applikationer som hemsäkerhetssystem eller automatiserade industriella processer där exakta förseningar är kritiska.Dess förmåga att leverera långa tidsintervall med minimala komponenter gör det till ett bekvämt alternativ för olika mönster.

Frekvensavdelare

CD4060 utmärker sig för att dela högfrekvenssignaler i mindre, mer hanterbara segment.Denna funktion är särskilt användbar i ljud- och kommunikationssystem, där justering av frekvensnivåer är nödvändiga för korrekt drift.IC: s inbyggda räknare förenklar divisionsprocessen, sparar tid och minskar behovet av ytterligare komponenter.

Evenemangsräknare

CD4060 är också effektivt i applikationer där räknarhändelser eller operationer krävs.Från grundläggande räkningsuppgifter till komplexa industriella övervakningssystem ger det tillförlitliga prestanda.Dess mångsidighet gör det till en lösning för projekt som involverar evenemangsspårning eller sekventiella operationer.

CD4060: s breda utbud av applikationer visar dess flexibilitet och användbarhet, vilket gör det till ett pålitligt val för tidsrelaterad, frekvenshantering och evenemangsuppgifter.

Om tillverkaren av CD4060

Texas Instruments (TI) är en global ledare inom halvledarindustrin, känd för sina innovativa bidrag till teknik.Företaget arbetar i 35 länder och samlar ett stort team av begåvade individer.Tis resa började 1958 när en av dess anställda skapade den första arbetsintegrerade kretsen, en banbrytande prestation som lägger grunden för modern elektronik.

Slutsats

CD4060 är en mångsidig IC som kombinerar en oscillator och en binär räknare för att hantera ett brett utbud av tidpunkt och frekvensrelaterade uppgifter.Oavsett om du behöver exakta tidsförseningar, frekvensavdelning eller pålitlig händelseräkning, levererar CD4060 konsekvent och lättanvänd funktionalitet.Dess flexibla design och breda applikationer gör det till ett värdefullt verktyg för att skapa pålitliga kretsar i olika projekt
