Skillnader mellan LM358 och LM393 förklarade

LM358 och LM393 är allmänt använda integrerade kretsar som tjänar olika syften inom elektronik.LM358 är en dubbel operativ förstärkare som är idealisk för förstärknings- och bearbetningssignaler, medan LM393 är en dubbel komparator utformad för att jämföra spänningar och köra externa belastningar.Den här artikeln undersöker deras funktioner, specifikationer och applikationer som hjälper dig att förstå deras roller och välja rätt för dina behov.

Katalog

Introduktion till LM358 och LM393 ICS

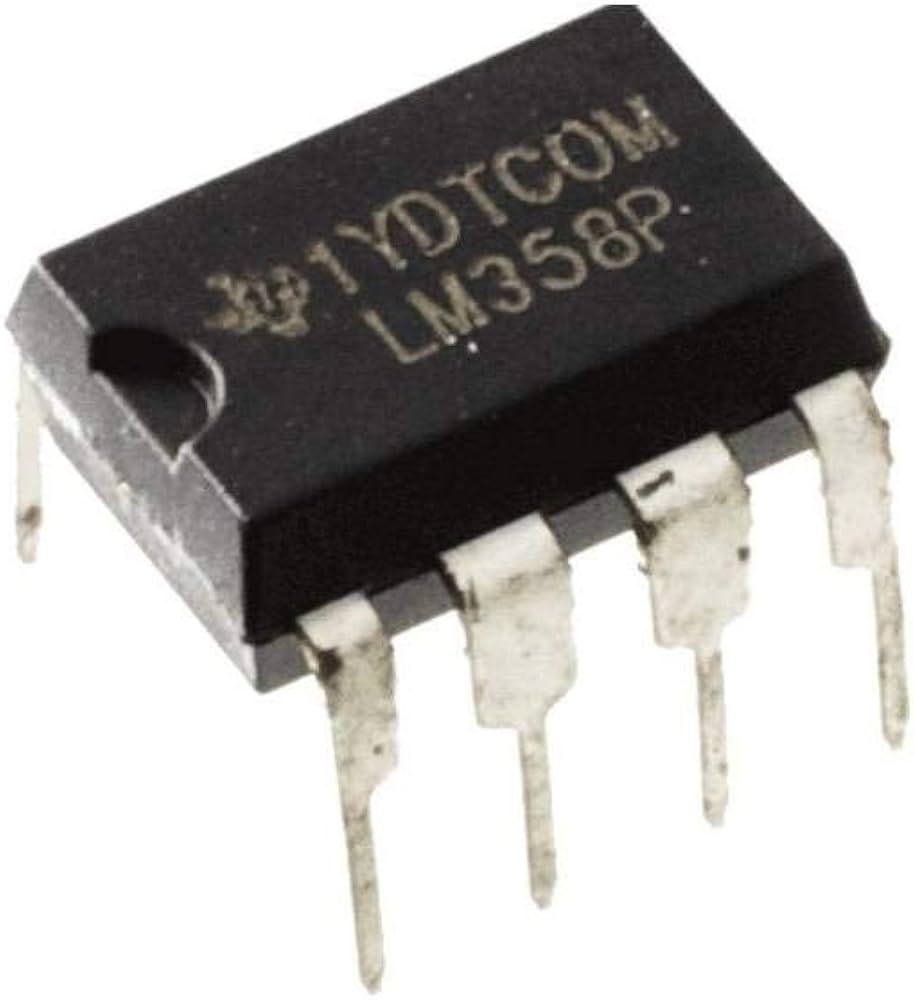

Översikt över LM358 IC

De Lm358 är en mångsidig integrerad krets med två operativa förstärkare (op-ampar) som kan köras på en enda kraftkälla.Det är i huvudsak en nedskalad version av LM324 Quad Op-Amp, som innehåller fyra liknande förstärkare.Det som gör att LM358 sticker ut är dess förmåga att arbeta över ett brett utbud av ingångsspänningar och matcha dess strömförsörjningsområde.

En anmärkningsvärd egenskap hos denna IC är dess mycket låga standardpoly för utpänning, som bara är 2 mV.Detta innebär att det erbjuder exakt prestanda direkt ur lådan.Strömförbrukningen är också effektiv, med en typisk ström på 500UA och högst 700UA, oavsett matningsspänning.

Temperaturtolerans är en annan styrka hos LM358.Den fungerar pålitligt i omgivningstemperaturer mellan 0 ° C och 70 ° C, med en maximal övergångstemperaturgrad på 150 ° C, vilket gör det lämpligt för olika miljöer.Sammantaget levererar LM358 pålitlig och konsekvent prestanda i ett kompakt paket.

Översikt över LM393 IC

De LM393 är en integrerad krets som är specifikt utformad för användning som en spännings komparator, som skiljer den från LM358 operationell förstärkare.Medan många op-amps kan fungera som komparatorer, sticker LM393 ut på grund av dess öppna samlarutgång.Denna funktion gör den särskilt effektiv för att köra laster, eftersom det möjliggör mer flexibilitet när det gäller att ansluta externa komponenter.

En av de viktigaste kapaciteterna för LM393 är dess förmåga att hantera laster upp till 50V och 50MA.Detta gör det till ett praktiskt val för att arbeta med typiska TTL-, MOS- och RTL -logiknivåer.Dessutom kan dess utgångstransistor hålla lasten isolerad från systemmarken, vilket lägger till mångsidighet och säkerhet till dess tillämpningar.Om du letar efter en komparator för att hantera sådana uppgifter är LM393 ett pålitligt och effektivt alternativ att överväga.

Detaljerade specifikationer för LM358 och LM393 ICS

Parameter	Specifikation
Driftspänningsområde (enkelförsörjning)	2,0 VDC till 36 VDC
Delad leveransområde	± 1,0 VDC till ± 18 VDC
Aktuell konsumtion (oberoende av leverans)	0,4 MA
Inmatningspänningsström	25 na
Inmatningskostnadsström	5.0 NA
Ingångsutdelningsspänning	5,0 mV (maximalt)
Inmatning av gemensamt lägeområde	Sträcker sig till marknivån
Differentiell ingångsspänningsområde	Är lika med strömförsörjningsspänningen
Utgångsspänningskompatibilitet	DTL, ECL, TTL, MOS och CMOS logiknivåer
ESD -klämmor	Närvarande på ingångar för förbättrad hållbarhet
Bilapplikationer	Prefix "NCV", som överensstämmer med AEC - Q100 och PPAP -standarder
Miljööverensstämmelse	PB-fri, halogenfri, BFR-fri, ROHS-kompatibel

Pinout detaljer om LM358 och LM393 ICS

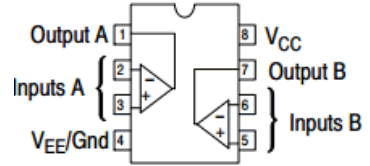

LM358 PIN -konfiguration

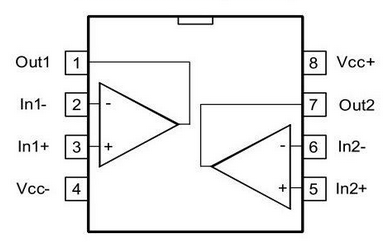

LM393 PIN -konfiguration

PIN -funktioner av LM358 och LM393

Pin No.	Stiftnamn	Beskrivning
1	Output1	Utgången från op-amp 1
2	Input1-	Invertera inmatning av op-amp 1
3	Input1+	Icke-inverterande ingång av op-amp 1
4	Vee, GND	Mark eller negativ matningsspänning
5	Input2+	Icke-inverterande ingång av op-amp 2
6	Input2-	Invertera inmatning av op-amp 2
7	Utgång2	Utgången från op-amp 2
8	Vcc	Positiv matningsspänning

Jämförelse av nyckelfunktioner i LM358 och LM393

Specifikation	Lm358	LM393
Leveransspänning	32V, +/- 16V	36V, +/- 18V
Differentiell ingångsspänning	32V	36V
Ingångsutdelningsspänning	3mV max.	5 mV max.
Inmatningspänningsström	100na max.	250na max.
Inmatning av gemensamt lägeområde	0V till V+ - 2V	0V till V+ - 1.5V
Stor signalspänningsförstärkning	100V/mV typ.	200V/mV typ.
Bandbredd	1MHz	Inte specificerad

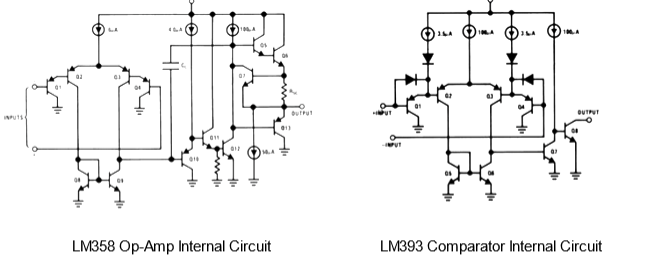

Jämförelse av intern arkitektur av LM358 och LM393

När du först tittar på de interna designen i LM358 och LM393 kan de verka lika.En närmare analys visar emellertid viktiga skillnader som överensstämmer med deras unika användningar och specifikationer.

Båda IC: erna använder ingångssteg som liknar "Darlington-anslutna" PNP-transistorer, vilket gör att de kan känna signaler nära marken.De nuvarande nivåerna i deras differentiella stadier skiljer sig dock.LM393 fungerar med en högre ström, vilket hjälper den att förstärka och byta utgångar snabbt - en väsentlig egenskap för sin roll som komparator.Å andra sidan kräver inte LM358, utformad som en linjär förstärkare, så höga strömmar, så denna skillnad är mindre betydande för dess drift.

Den mest märkbara skillnaden är i deras utgångssteg.LM393 har en enklare utgångsdesign optimerad för snabb växling mellan spänningsnivåerna, som passar dess funktion som komparator.Dess öppna kollektorutgång ger också mer flexibilitet för att ansluta externa komponenter.Däremot har LM358 ett helt linjärt utgångssteg, vilket ger ett smidigt och kontinuerligt samband mellan input och utgång - ideal för amplifieringsuppgifter.Dessa strukturella skillnader understryker de specifika styrkorna för varje IC i sina respektive tillämpningar.

Applikationer av LM358 och LM393

LM358 -applikationer

• Givarförstärkare

LM358 är väl lämpad för givarförstärkare, där den bearbetar signaler från enheter som sensorer och omvandlar dem till ett användbart format.Dess dubbla operativa förstärkare gör det möjligt att hantera dessa uppgifter effektivt i många miljöer.

• Konventionella op-amp-kretsar

Denna IC används vanligtvis i grundläggande operativa förstärkarkretsar, såsom förstärkning, buffring eller bearbetningssignaler.Dess pålitliga prestanda och flexibilitet gör det till ett populärt val för allmänna applikationer.

• Integratorer, differentierare, somrar, tillägg och spänningsföljare

LM358 stöder olika matematiska och signalbehandlingsfunktioner, inklusive integration, differentiering och tillägg av signaler.Det kan också fungera som en spänningsföljare, stabilisera spänningsnivåerna i kretsar.

• DC -förstärkningsblock, digitala multimetrar och oscilloskop

Dess förmåga att tillhandahålla stabil DC -förstärkning gör den värdefull i enheter som multimetrar och oscilloskop, där noggrannhet och tillförlitlighet behövs för att mäta och analysera signaler.

• komparatorer för slingkontroll och reglering

LM358 kan också fungera som en komparator i feedbackkontrollsystem.Det hjälper till att upprätthålla en stabil drift i applikationer som kräver exakt reglering av ström eller spänning.

LM393 -applikationer

• Spännings komparatorkretsar

LM393 är utformad specifikt för spänningsjämförelse.Den jämför två ingångsspänningar och ger en tydlig utsignal, vilket gör den idealisk för precisionsuppgifter.

• Kör reläer, lampor och motorer

Med sin öppna samlarutgång kan LM393 styra externa enheter som reläer, lampor och motorer, vilket ger effektiva lastkörningsfunktioner i olika applikationer.

• Nollkorsningsdetektorer

Denna IC används ofta i kretsar som måste upptäcka den punkt där en AC -signal korsar nollspänningsnivån, vilket säkerställer korrekt tidpunkt för signalsynkronisering.

• Toppspänningsdetektorer

LM393 kan hjälpa till att upptäcka den högsta spänningen i en signal, vilket gör den användbar i applikationer som signalanalys eller skyddskretsar.

• Högspänningsskydd och varningssystem

Dess förmåga att hantera höga spänningar gör det möjligt för LM393 att spela en roll i skyddssystemen, där den övervakar och reagerar på osäkra spänningsnivåer.

• oscillatorkretsar

LM393 finns ofta i oscillatorkretsar, som genererar konsekventa signaler för timing eller vågformapplikationer, vilket förbättrar dess mångsidighet i elektroniska system.

Ekvivalenter av LM358 och LM393

LM358 ekvivalenter

• LM358A

• LM358E

• LM358-n

• LM358W

LM393 -ekvivalenter

• LM358

• TL082

• Lm311

Viktiga skillnader mellan LM358 och LM393

Lm358	LM393
Dubbelförstärkare	Dubbel komparator
Relativt bättre inmatningsspecifikationer	Relativt sämre inmatningsspecifikationer
Utgång linjär med ingång	Icke-linjär utgång
Stabil med negativ feedback	Stabil med positiv feedback

Slutsats

LM358 och LM393 är mångsidiga och pålitliga IC: er utformade för olika applikationer.LM358 är idealisk för att förstärka och bearbeta signaler, medan LM393 utmärker sig vid jämförelse av spänningar och körbelastningar.Att förstå deras funktioner och skillnader hjälper dig att välja rätt för dina behov.Båda IC: erna erbjuder praktiska lösningar för ett brett spektrum av uppgifter inom elektronik.
