Fiberoptiska kontakter: SC vs. LC

Fiberoptiska kontakter håller ljussignaler som flödar smidigt genom kablar genom att förena fibrer med noggrannhet.I den här artikeln kommer du att lära dig vad anslutningar gör, de delar som får dem att fungera och hur SC och LC -kontakter jämför i struktur, storlek och användning.Du kommer också att se deras applikationer, fördelar, nackdelar och hur du väljer rätt för din installation.

Katalog

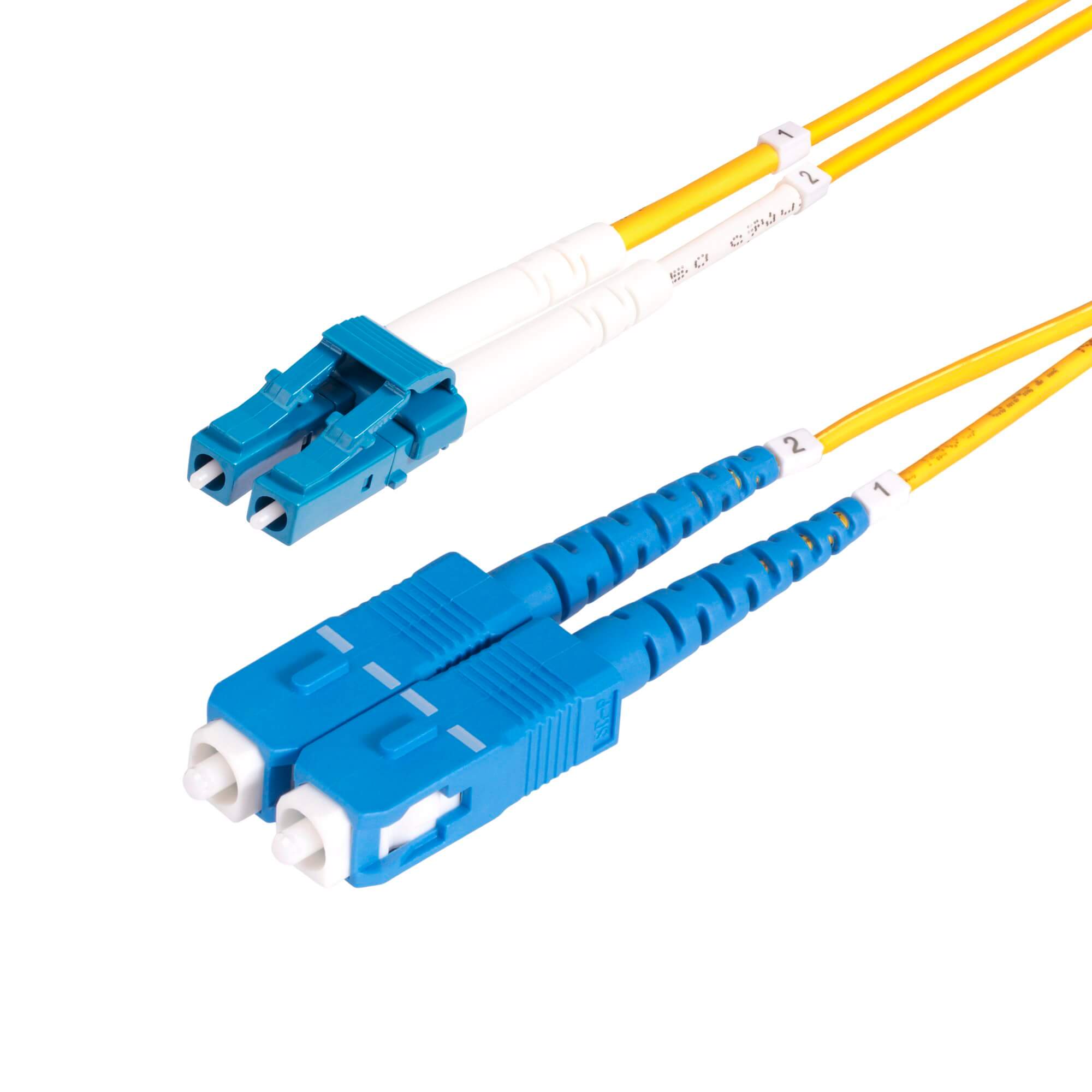

Bild 1. LC och SC -fiberanslutningar

Översikt över fiberoptiska kontakter

Fiberoptiska kontakter är enheter som används för att gå med i två optiska fibrer eller ansluta en fiber till nätverksutrustning, vilket säkerställer att ljussignaler passerar med minimal förlust.Deras roll är att hålla fiberänden stabil och exakt inriktad så att ljuset fortsätter smidigt från en fiber till en annan.

Prestandan för ett anslutning beror på hur väl den styr inriktning och kontakt mellan fiberkärnor.Till och med en liten felanpassning eller gap kan orsaka infogningsförlust (en minskning av överförd ljus) eller öka avkastningsförlusten (ljus reflekteras tillbaka i fibern).För att minimera dessa effekter följer kontaktkonstruktioner strikta industristandarder som specificerar dimensioner, toleranser och ytkvalitet.

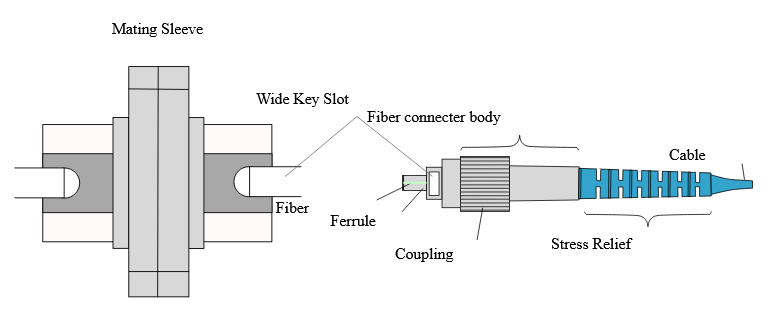

Figur 2. Struktur för en fiberoptisk kontakt

SC och LC -kontakter

SC- och LC -anslutningar är två av de mest antagna typerna i fiberoptiska kommunikationssystem.Medan båda är utformade för att anpassa fibrer och minska signalförlust, skiljer de sig i storlek, design och hållbarhet, vilket påverkar var varje typ är mest effektiv.

SC -anslutning

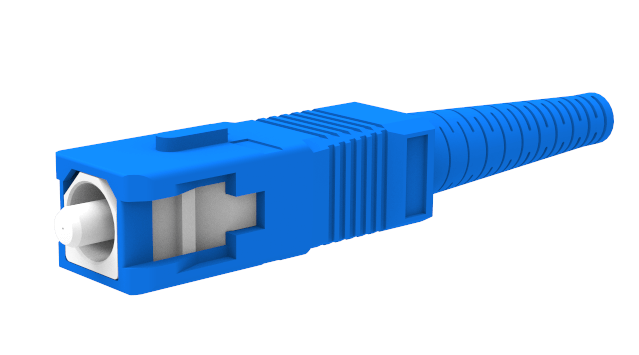

Bild 3. SC -kontakt

SC-kontakten, eller standardkontakten, introducerades av NTT i mitten av 1980-talet och blev en av de första fiberoptiska kontakterna som fick utbredd användning.Även känd som abonnentkontakten eller stick-and-click-kontakten har den en rektangulär profil och är erkänd för sin enkla design.Den innehåller en 2,5 mm keramisk hylsa som säkerställer exakt fiberinriktning, stödd av en push-pull spärrmekanism som möjliggör enkel insättning och borttagning.Kontakten tål upp till 1000 parningscykler, vilket gör den lämplig för applikationer som kräver ofta hantering.Dess insättningsförlust sträcker sig vanligtvis från 0,25 till 0,5 dB, vilket gör att den kan utföra pålitligt i både telekommunikations- och datakommunikationssystem.

LC -kontakt

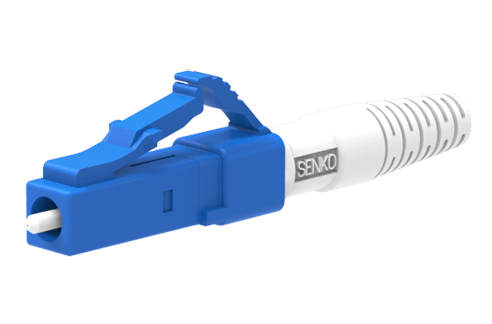

Bild 4. LC -kontakt

LC-kontakten, eller Lucent-kontakten, introducerades i början av 2000-talet av Lucent Technologies för att möta behovet av mer kompakta fiberanslutningar i miljöer med hög densitet.Dess mest anmärkningsvärda funktion är en 1,25 mm keramisk hylsa, halva storleken på SC -hylsan, vilket möjliggör större portdensitet i patchpaneler och utrustning.I stället för en push-pull-spärr använder den ett spärrlåsningssystem som håller anslutningen säkert på plats.LC -kontakten stöder upp till 500 parningscykler, vilket är lägre än SC, men den uppnår samma insättningsförlustområde på 0,25 till 0,5 dB.Dess kompakta storlek och tillförlitliga prestanda gör det särskilt väl lämpat för trånga installationer som datacenter och telekommunikationsställen där rymdeffektiviteten är en prioritering.

Både SC- och LC -kontakter ger liknande optiska prestanda när det gäller införingsförlust.Men deras skillnader definierar deras praktiska roller.SC-kontakten är större, mer hållbar och föredragen för allmänt användning där utrymme inte är en begränsning.Däremot är LC-kontakten mindre, utformad för konfigurationer med hög densitet och gynnas i moderna nätverksmiljöer där maximering av utrymme är ett kritiskt krav.

Applikationer av SC och LC -anslutningar

SC -anslutningsapplikationer

• Datacom- och telekomnätverk

• Internet- och kabel -tv -system

• Mediekonverterare för att länka olika nätverkstyper

• Passiva optiska nätverk som FTTX och EPON

• Allmänna anslutningar med datorer, Wi-Fi-routrar och spelkonsoler

• Optiska distributionsramar och centrala kontorsnätverksskåp

• Fiber-to-the-Home (FTTH) abonnentinstallationer

• Långdistanssystem och WDM-nätverk med SC/APC för låg ryggreflektion

• Hybridadaptersystem för konvertering mellan SC och andra anslutningstyper

LC -anslutningsapplikationer

• Patchpaneler med hög densitet och datacenter

• Telekommunikationsutrustning

• SFP, SFP+, QSFP+och QSFP28 -sändtagare

• Installationer bakom väggen (BTW) där utrymmet är begränsat

• Duplexanslutningar i Enterprise Lans och Campus Rackbones

• Moln och storskaliga datacenterinfrastrukturer

• Industriella och medicinska system som kräver kompakta och tillförlitliga fiberlänkar

• Polaritetsförändrade LC-kontakter i komplexa fiberkablarssystem

Teknisk jämförelse av SC- och LC -anslutningar

Särdrag	Präst Anslutning	Lc Anslutning
Hylsstorlek	2,5 mm keramik	1,25 mm keramik
Kopplingsmekanism	Spärrlås	Spärrlåsning
Hållbarhet (parningscykler)	Cirka 1000 eller mer	Cirka 500 till 1000 (vanligtvis 500)
Kostnad (släkting)	Lägre, mer kostnadseffektiv	Högre på grund av exakt tillverkning
Insättningsförlust	Typiskt ≤ 0,3 dB, ofta i intervallet 0,25–0,5 dB	Typiskt ≤ 0,3 dB, ofta i intervallet 0,25–0,5 dB
Returförlust / reflektionsprestanda	Upc versioner ≥ 50 dB, APC -versioner ≥ 60 dB	Upc versioner ≥ 50 dB, APC -versioner ≥ 60 dB
IEC / gränssnittsstandard	IEC 61754-20	IEC 61754-4
Typiskt applikations- / användningsfall	Datorer, routrar, äldre system, Fiber-to-the-Home, Telecom Distribution och Central Office Systems	Telekom med hög densitet, datacenter, SFP/SFP+ och QSFP-sändtagare, kompakta rack och miljöer med begränsat utrymme
Miljö / fysiska faktorer	Större bostäder gör det mer robust i krävande villkor	Mindre och mer känsliga, men tillåter mycket Högre portdensitet
Trend / marknadsansökning	Fortfarande vanligt i äldre nätverk och några telekomsystem	Alltmer standarden i moderna data centra och nya installationer

Fördelar och nackdelar med SC och LC -kontakter

Anslutningstyp	Fördelar	Nackdelar
SC -anslutning	Enkel design och lätt att använda	Större hylsa (2,5 mm) kräver mer utrymme
	Hållbar med upp till 1000 parningscykler	Inte lämplig för miljöer med hög densitet
	Kostnadseffektiv på grund av mogen teknik	Bulkier jämfört med LC -kontakter
	Stabil prestanda med låg insättningsförlust	Push-Pull-fliken kan koppla bort om den inte är säkrad
	Allmänt kompatibel med befintliga system
	Gjord med teknisk plast som motstår oxidation och värme
	Snabb, verktygsfri push-pull-mekanism för anslutningar
	Kompatibel med enkelläge och multimod fiber
	Ger låg insättningsförlust och hög avkastning förlust
	Vanligt i FTTH, CATV och optisk distributionsramar
LC -kontakt	Kompakt storlek med 1,25 mm hylsa sparar utrymme	Högre kostnad på grund av kompakt design
	Stöder hög portdensitet i datacenter och telekom	Kortare livslängd på cirka 500 parningscykler
	Säker spärrmekanism förhindrar avkoppling	Mer känslig och kräver noggrann hantering
	Stark prestanda i enkelläge, långdistanslänkar	Kan vara svårare att hantera i trånga utrymmen
	Standard för SFP, SFP+, QSFP+ och QSFP28 moduler	Kan kräva verktyg för borttagning i tät paneler
	Finns i duplex eller simplex, med klipp omvandling
	Fungerar med både enkelläge och multimod fiber
	Kompakt storlek idealisk för LAN -ryggraden och molndatacentra
	Används i industriella och medicinska system där Utrymmet är begränsat
	APC-versioner tillgängliga för lågreflektion optiska system

Välja mellan LC och SC

Valet av en fiberoptisk kontakt beror på kraven i nätverket och miljön där den kommer att användas.LC-kontakter föredras i allmänhet i högdensitetsinstallationer som datacentra eller telekomställen, där sparande utrymme är viktigt.De är också standarden för SFP och SFP+ sändtagare och används ofta i fibersystem med en enda läge som kräver låg signalförlust över långa avstånd.

• LC-kontakter-bäst lämpad för kompakta, högdensitetsmiljöer och långdistanslänkar

• SC-kontakter-praktiskt för allmänna nätverk, erbjuder hållbarhet och kostnadseffektivitet

SC -anslutningar används ofta i hem, kontor och mindre nätverk, särskilt där utrymme inte är ett stort problem.I system som använder båda typerna finns adaptrar tillgängliga för att konvertera mellan SC- och LC -gränssnitt, vilket säkerställer kompatibilitet över olika inställningar.

Slutsats

Både SC- och LC -anslutningar erbjuder stark prestanda, men det bästa valet beror på dina behov.Om du vill ha något hållbart, kostnadsvänligt och inte oroa dig för utrymme, är SC-kontakter ett bra alternativ.Om du arbetar med datacenter eller kompakta telekomställen är LC -kontakter bättre passform eftersom de sparar utrymme och tillåter fler anslutningar i ett litet område.Båda ger låg signalförlust och god stabilitet, så det kommer till storlek, densitet och hållbarhet.Genom att veta var varje typ fungerar bäst kan du välja kontakten som gör din nätverksinställning effektiv och pålitlig.
