Kom igång med STM32G030F6P6 Microcontroller -projekt

STM32G030F6P6 Microcontroller erbjuder en kombination av prestanda och mångsidighet, vilket gör den lämplig för en rad applikationer.Med fokus på hastighet och funktionalitet är den utformad för att möta kraven från moderna inbäddade system.Den här artikeln undersöker dess funktioner, PIN -konfiguration, CAD -modeller och specifikationer, vilket ger dig en fullständig översikt över vad denna mikrokontroller kan erbjuda.

Katalog

1. STM32G030F6P6 MICROCONTROLLER Översikt

2. STM32G030F6P6 PIN -konfiguration

3. STM32G030F6P6 CAD -modell

4. Viktiga funktioner i STM32G030F6P6

5. STM32G030F6P6 -specifikationer

6. STM32G030F6P6 -paket

STM32G030F6P6 MICROCONTROLLER Översikt

De STM32G030F6P6 Mikrokontroller är utformad för att leverera prestanda och tillförlitlighet för olika applikationer.Den använder en ARM® Cortex®-M0+ 32-bitars RISC-processor som körs med hastigheter upp till 64 MHz, vilket gör den lyhörd och effektiv för uppgifter inom konsumentelektronik, industriutrustning och apparater.

Dess inbäddade minnesuppsättning innehåller 8 kbyte SRAM och upp till 64 kbyte flashminne, vilket säkerställer smidig prestanda och riklig lagring för program.Med inbyggt minnesskydd förblir dina data och system säkra under drift.

Mikrokontrollern har en mångsidig uppsättning kringutrustning, inklusive kommunikationsgränssnitt som I2C, SPI/I2S och USART, tillsammans med funktionella verktyg som en realtidsklocka, avancerade PWM-tidtagare och allmänna tider.Dessa funktioner gör det möjligt för STM32G030F6P6 att anpassa sig till olika projektkrav, från smarta prylar till industriella kontrollsystem.

Denna mikrokontroller är designad med en tankeväckande balans mellan hastighet, funktionalitet och anpassningsförmåga och är ett idealiskt val för en rad inbäddade systemprojekt.Dess funktioner gör det enkelt att integrera i dina mönster samtidigt som du ger pålitlig och konsekvent prestanda.

STM32G030F6P6 PIN -konfiguration

STM32G030F6P6 Pinout

STM32G030F6P6 CAD -modell

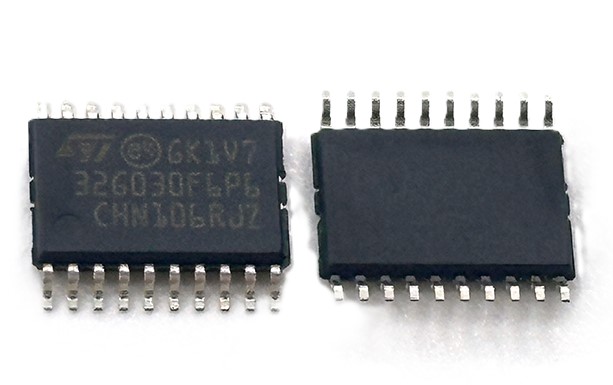

STM32G030F6P6

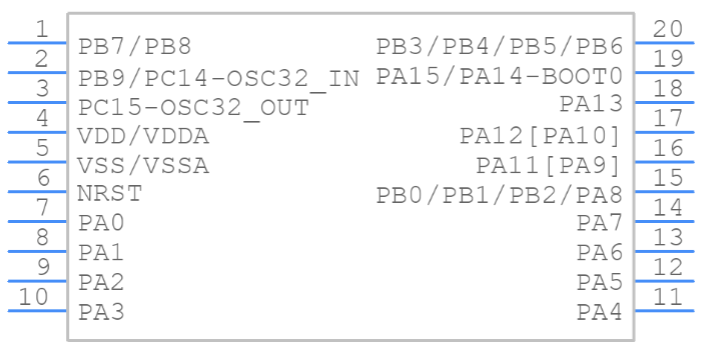

STM32G030F6P6 Symbol

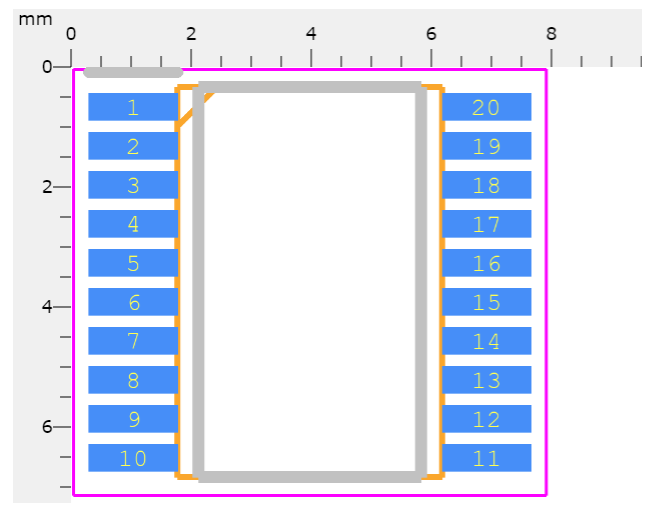

STM32G030F6P6 FOTPRINT

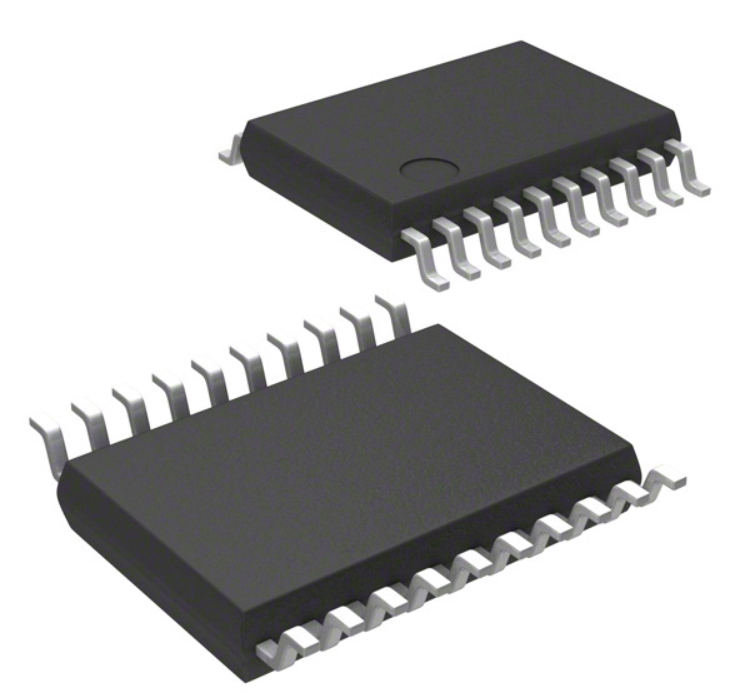

STM32G030F6P6 3D -modell

Nyckelfunktioner i STM32G030F6P6

Timers för mångsidiga applikationer

STM32G030F6P6 innehåller 8 timers utformade för att hantera olika uppgifter med precision.Bland dessa är fyra allmänna 16-bitars timers som erbjuder flexibilitet för olika kontroll- och tidskrav.Dessutom finns det en 16-bitars timer skräddarsydd för avancerad motorstyrning och 2 vakthundtider som säkerställer att ditt system körs säkert genom att återställa i händelse av oväntade händelser.Införandet av en systick -timer stöder vidare korrekt tidspårning för systemoperationer.

Realtidsklocka med larm

En inbyggd kalender realtidsklocka (RTC) är tillgänglig, komplett med en larmfunktion.Den här funktionen hjälper dig att spåra tid och ställa in varningar för specifika händelser, vilket är särskilt användbart i applikationer där tidtagning och schemaläggning är involverade.Den återkommande standby-väckningsfunktionen gör det möjligt för systemet att spara ström och samtidigt bibehålla tidsbaserad funktionalitet.

EcoPack 2 -kompatibla förpackningar

STM32G030F6P6 använder ECOPACK 2 -kompatibla förpackningar, i linje med miljömedvetna tillverkningspraxis.Detta säkerställer att enheten uppfyller industristandarder medan han utformas med hållbarhet i åtanke.

STM32G030F6P6 -specifikationer

Tekniska specifikationer, funktioner, egenskaper och komponenter med jämförbara specifikationer för STMicroelektronik STM32G030F6P6.

Typ	Parameter
Fabriksledning	12 veckor
Monteringstyp	Ytfäste
Paket / fodral	20-TSOP (0,173, 4,40 mm bredd)
Ytfäste	JA
Datakonverterare	A/D 13x12b
Antal I/OS	18
Driftstemperatur	-40 ° C ~ 85 ° C TA
Förpackning	Bricka
Serie	STM32G0
Delstatus	Aktiv
Fuktkänslighetsnivå (MSL)	3 (168 timmar)
Antal avslutningar	20
Terminalposition	DUBBEL
Terminalform	Gullvinge
Leveransspänning	3v
Terminalhöjd	0,65 mm
Nå efterlevnadskod	Kompatibel
Leveransspänning - Max (VSUP)	3.6V
Tillförselspänning - Min (VSUP)	2v
Oscillator	Inre
Hastighet	64MHz
Ramstorlek	8k x 8
Spänning - leverans (VCC/VDD)	2V ~ 3.6V
UPS/UCS/perifer ICS -typ	Mikrokontroller, RISC
Grundprocessor	Arm® Cortex®-M0+
Kringutrustning	DMA, I2S, POR, PWM, WDT
Klockfrekvens	48MHz
Programminnetyp	FLASH
Kärnstorlek	32-bitars
Programminnesstorlek	32KB 32K x 8
Anslutning	I2C, IRDA, LINBUS, SPI, UART/OSART
Bitstorlek	32
Har ADC	JA
DMA -kanaler	JA
PWM	JA
Längd	6,5 mm
Bredd	4,4 mm

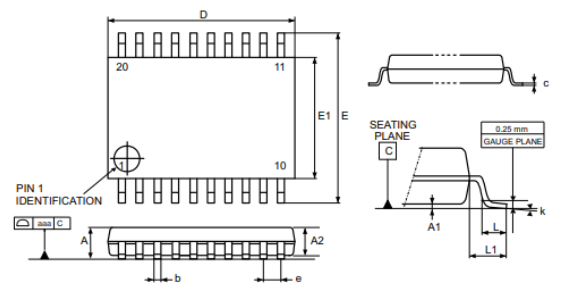

STM32G030F6P6 -paket

Datablad pdf

STM32G030F6P6 Datablad:

STM32G030F6P6.PDF

Om oss

ALLELCO LIMITED

Allelco är en internationellt berömd one-stop Upphandlingstjänstdistributör av hybridelektroniska komponenter, som är engagerade i att tillhandahålla omfattande komponentupphandlings- och leveranskedjestjänster för den globala elektroniska tillverknings- och distributionsindustrin, inklusive globala topp 500 OEM -fabriker och oberoende mäklare.
Läs mer

Snabb förfrågan

Skicka en förfrågan, vi svarar omedelbart.

Kvantitet

Artikelnummer
Kontaktnamn
Företagsnamn
E-postadress
Telefon
kommentarer

Vanliga frågor [FAQ]

1. Vilket spänningsområde stöder STM32G030F6P6?

STM32G030F6P6 fungerar inom ett spänningsområde från 1,65V till 3,6V. Detta sortiment ger dig flexibiliteten att driva mikrokontrollern som använder olika källor, såsom batterier eller reglerade strömförsörjningar.Det säkerställer att enheten kan användas i olika applikationer medan upprätthålla stabil drift.

2. Kan STM32G030F6P6 programmeras med Arduino IDE?

Ja, du kan programmera STM32G030F6P6 med Arduino IDE. STMicroelectronics ger en Arduino -kärna för STM32G0 -serien, inklusive denna mikrokontroller.Detta gör att du kan använda Arduino plattform, som förenklar utvecklingen och gör den mer tillgänglig, Särskilt om du redan är bekant med Arduino-baserade projekt.
