Komma igång med din multimeter: guide för din elektronikverkstad

Oavsett om du är erfarna med elektronik eller bara börjar utforska kretsar, är en multimeter ett verktyg som du hittar mycket användbar i din verkstad.Den här praktiska enheten hjälper dig att mäta saker som spänning, ström och motstånd, se till att dina projekt fungerar säkert och korrekt.I den här guiden tar vi dig igenom grunderna för att använda en multimeter, från att förstå hur det fungerar till att göra dina första mätningar.I slutet kommer du att känna dig säker på din förmåga att felsöka och fixa elektroniska problem.

Katalog

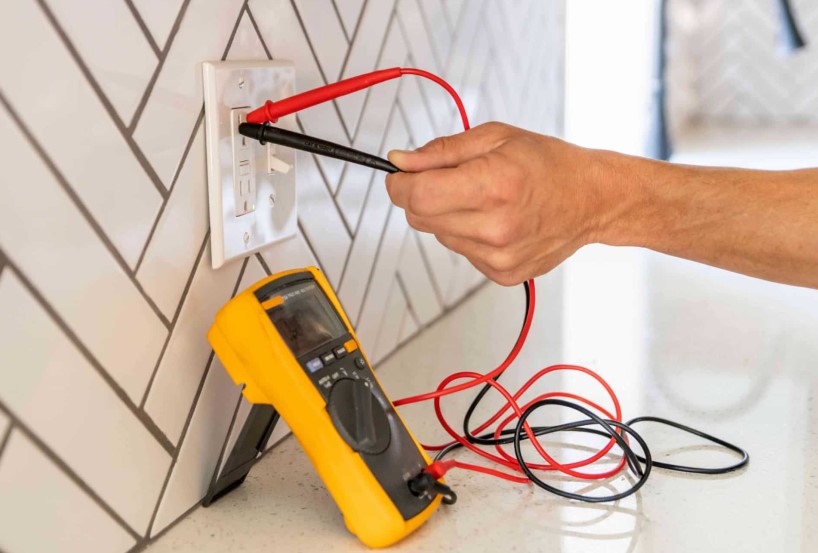

Bild 1: Testa ett elektriskt utlopp med en multimeter

Förstå multimetern

En multimeter mäter elektriska egenskaper som spänning, ström och motstånd i en krets.Den har en roterande urtavla för att välja inställningar, inklusive AC/DC -spänning, ström (ampere) och motstånd (ohm).

Enheten innehåller två sonder - RED för den positiva sidan och svart för den negativa eller marken.För spänning, placera sonderna vid de punkter där du vill mäta potentialskillnaden.För ström kan du behöva öppna kretsen så att strömmen flyter genom multimetern.För att mäta motstånd skickar multimetern en liten ström genom komponenten och visar dess motstånd.

Typer av multimetrar

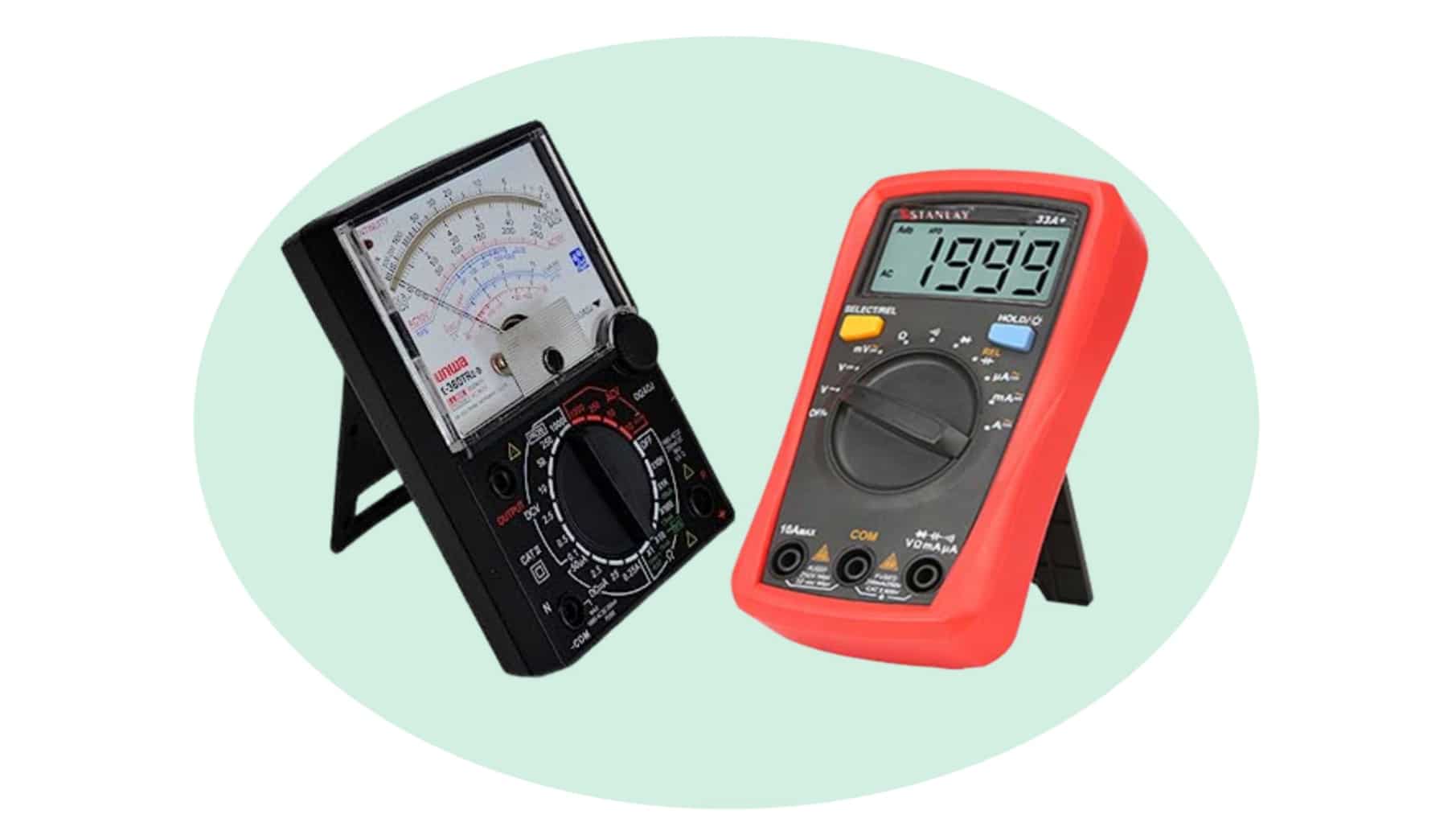

Bild 2: Analoga och digitala multimetrar

Multimetrar mäter spänning, ström och motstånd i elektriska kretsar. De två primära typerna är analoga och digitala, var och en passande för olika uppgifter.

Analoga multimetrar visa Mätningar med en nål som rör sig över en skala.De utmärker sig för att visa förändringar i signaler över tid, vilket gör dem användbara för att övervaka trender eller fluktuationer.De är emellertid i allmänhet mindre exakta än digitala modeller, och läsningens noggrannhet kan påverkas av hur skalan ses.

Digitala multimetrar, eller DMMS, använd en digital skärm för att visa mätningar som tydliga siffror, vilket minskar chansen att felläsning.De är mer exakta och användarvänliga än analoga modeller, ofta med auto-rangerande, datahållning och datoranslutning.Dessa funktioner gör digitala multimetrar till det föredragna valet för både proffs och hobbyister.

Nyckelfunktioner för en multimeter

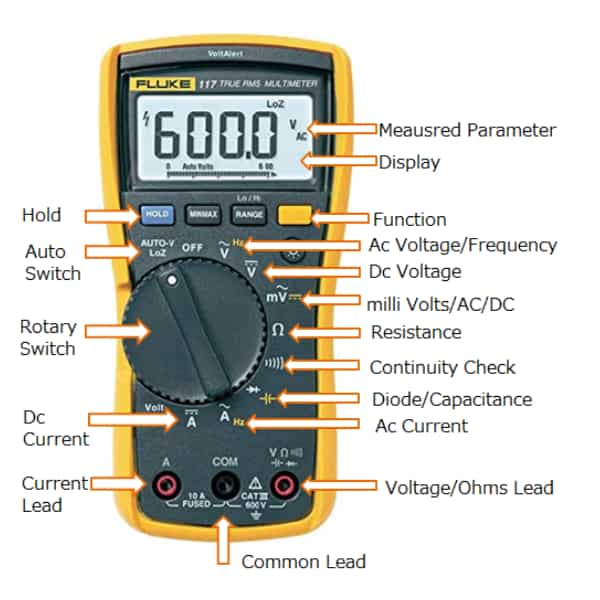

Bild 3: Komponenter i en digital multimeter

En digital multimeter mäter spänning, ström och motstånd.Den har tre primära portar: com (vanligt), VΩ (volt/ohm) och A (AMPS).Vissa modeller inkluderar en extra MA (Milliamp) -port för mindre strömmar.

Anslut alltid den svarta sonden till Com (vanlig) port som fungerar som referenspunkt för alla mätningar.

Volt/ohm (vΩ) port för den röda sonden vid mätning av spänning eller motstånd.Anslut parallellt för spänning och se till att kretsen är av för motståndsmätningar.

Anslut den röda sonden till Förstärkare för aktuella mätningar.Placera multimetern i serie med kretsen.Använd MA -porten för att mäta mindre strömmar.Använd alltid rätt port för att undvika skador.

Med hjälp av rotationsväljaren

Rotary Selector på en digital multimeter (DMM) låter dig välja vilken typ av mätning du behöver.Här är vad varje inställning gör:

• AC -spänning (V ~): Åtgärder växelström (AC) -spänning, vanligtvis finns i hushållsställen.

• DC -spänning (V–): Mäter likström (DC) spänning, vanligtvis finns i batterier och solpaneler.

• DC Millivolts (MV–): Mäter mycket små likspolar, användbara för känslig elektronik.

• Motstånd (ω): Mäter motståndet hos en komponent i ohm, vilket indikerar hur mycket den motstår strömflödet.

• Diodtest: Kontroller om en diod fungerar korrekt genom att mäta framåtspänningsfallet.

• Milliamps/AMPS (MA/A): Mäter ström i milliamp (MA) eller AMPS (A), beroende på kretsens nuvarande nivå.

• Mikroampor (µA): Åtgärder mycket små strömmar i mikroampor, användbara för lågeffektkretsar.

Gör grundläggande mätningar med en multimeter

För att bli bekväm att använda en multimeter hjälper det att börja med enkla uppgifter som att mäta spänning, motstånd och ström.Dessa grundläggande uppgifter hjälper dig att förstå hur enheten fungerar och hur den kan användas med olika elektriska delar.Här är en tydlig och enkel guide för att utföra dessa mätningar korrekt.

Mätning av likspänning

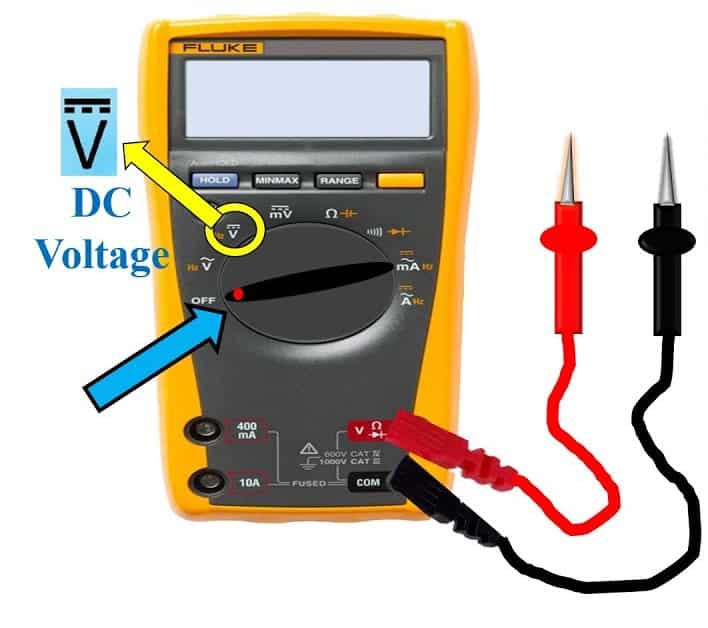

Bild 4: Multimeteruppsättning för mätning av likspänning

Låt oss börja med att mäta likström (DC) spänning, som du kan hitta i batterier och många elektroniska enheter.Anslut först den svarta sonden till COM -porten på din multimeter och den röda sonden till VΩ -porten.Denna installation används vanligtvis för de flesta mätningar.Vrid ratten till DC -spänningsinställningen, som vanligtvis är markerad med en "V" och en rak linje.För att ta en mätning, placera den röda sonden på den positiva sidan av enheten du testar och den svarta sonden på den negativa sidan.Spänningen kommer sedan att dyka upp på multimeterns skärm.

Mätning av nätspänning

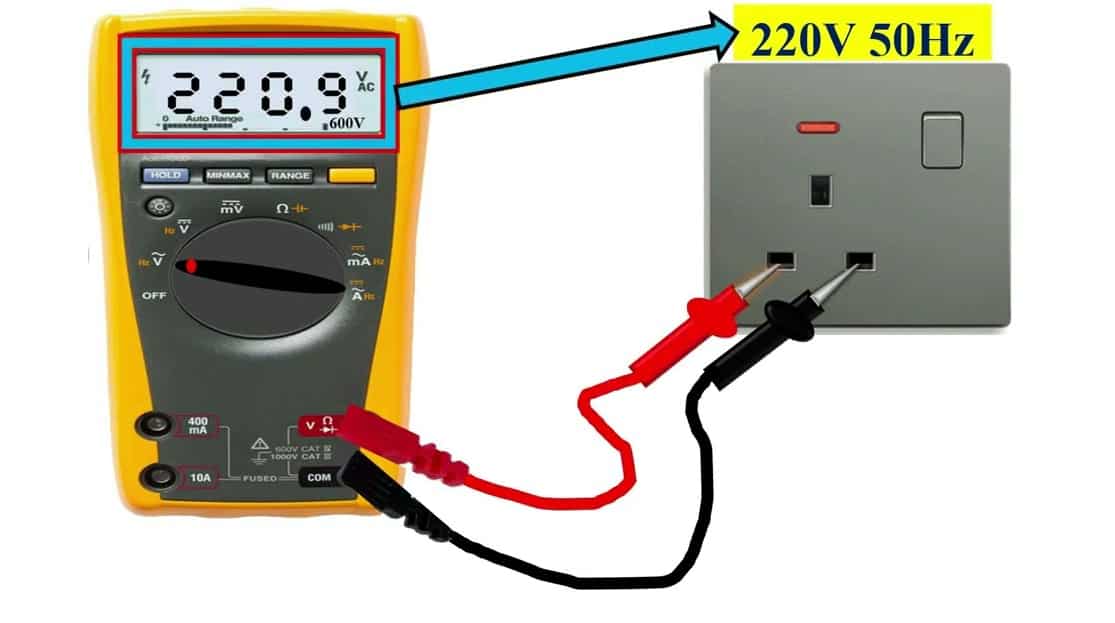

Bild 5: Mätning av växelström med en multimeter ansluten till ett 220V -uttag

Nu, för växlande strömspänning, som är vanligt i hushållsuttag, är installationsprocessen liknande.Anslut igen den svarta sonden till COM -porten och den röda sonden till VΩ -porten.Vrid ratten till AC -spänningsinställningen, som markeras med en "V" med en vågig linje (~).För att mäta spänningen, vida sonderna till de två terminalerna för växelströmskällan.Spänningsavläsningen kommer att dyka upp på skärmen och berättar källans växelspänning.

Mätmotstånd

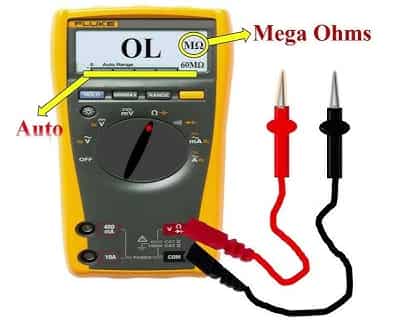

Bild 6: Mätmotstånd med en multimeter uppsättning på mega ohm

När du mäter motstånd, se till att komponenten du testar inte är ansluten till någon strömkälla.Detta förhindrar skador på din multimeter och hjälper dig att få en korrekt läsning.Anslut den svarta sonden till COM -porten och den röda sonden till VΩ -porten.Vänd ratten till inställningen med ω -symbolen, som står för motståndsmätning.Placera sonderna på vardera sidan av komponenten du vill mäta.Motståndsvärdet, som visas i Ohms (ω), kommer att visas på skärmen.Tänk på att mätning motstånd medan komponenten fortfarande finns i kretsen kan ge dig en felavläsning eftersom andra delar i närheten kan påverka mätningen.Det är vanligtvis bättre att ta komponenten ut ur kretsen innan den mäter den.

Mätström

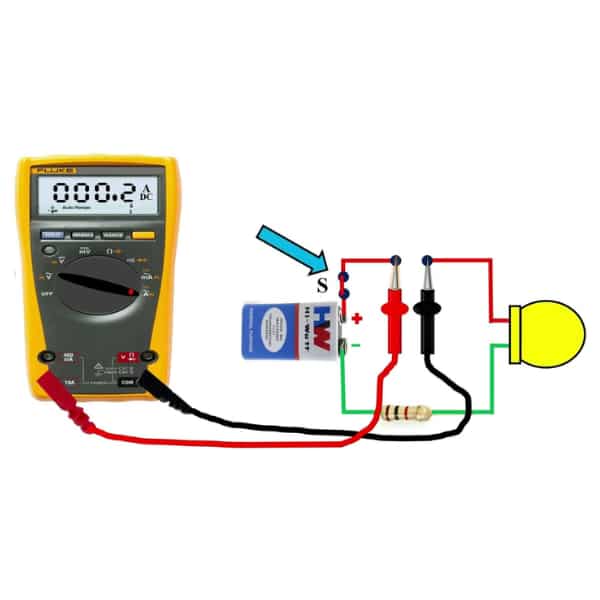

Bild 7: Mätström med en multimeter i en krets

Mätströmmen skiljer sig från att mäta spänning eller motstånd eftersom multimetern måste placeras direkt i kretsen.Börja med att ansluta den svarta sonden till COM -porten.Den röda sonden bör gå in i porten märkt "A" för högre strömmar eller "MA" för mindre strömmar, beroende på hur mycket ström du förväntar dig.

För att mäta strömmen måste du öppna kretsen vid den punkt där du vill mäta och infoga multimetern så att strömmen flyter genom den.Detta gör att enheten direkt kan mäta strömmen.Ett annat sätt att mäta ström är genom att kontrollera spänningen över ett känt motstånd i kretsen och sedan använda Ohms lag (V = IR) för att beräkna strömmen, där V är spänningen, jag är strömmen, och R är motståndet.

Avancerade multimeterfunktioner

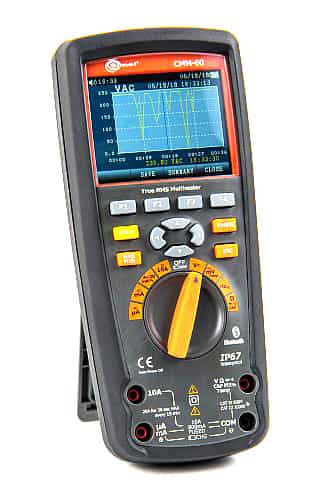

Bild 8: Avancerad digital multimeter

Vissa avancerade digitala multimetrar (DMM) inkluderar en inbyggd Oscilloskop med låg bandbredd.Den här funktionen låter användare se elektriska signaler när de förändras över tid.Även om det inte är lika kraftfullt som ett dedikerat oscilloskop, är det användbart för att upptäcka problem som signalbuller eller plötsliga förändringar i signalen, särskilt när utrymmet eller pengar är trångt.

Vissa DMM: er tillverkas specifikt för att arbeta med bilar.De har speciella inställningar för att mäta lågspänningen som finns i bilkretsar mer exakt.De kan också komma med speciella sonder eller kontakter för att ansluta sig till bildelar.Dessa funktioner hjälper biltekniker att hitta och fixa elektriska problem i fordon lättare.

Vissa multimetrar inkluderar en LCR -mätare, som mäter induktans (L), kapacitans (C) och resistens (R).Den här funktionen låter användare kontrollera komponenter som spolar, kondensatorer och motstånd för att se till att de fungerar korrekt.Det är användbart vid design och fixering av elektroniska enheter, vilket möjliggör exakta mätningar utan att behöva ett separat verktyg.

Välja en grundläggande multimeter

När du väljer en multimeter, fokusera på funktioner som gör det enkelt att använda och ge exakta avläsningar.

Kontinuitetstest med summer Leta efter en multimeter med en sund varning för kontinuitetstest.Den här funktionen hjälper dig att snabbt kontrollera om en krets är klar.När kretsen är korrekt ansluten kommer summern att göra ett ljud, vilket ger dig omedelbar bekräftelse.

- Motståndsområde Välj en multimeter som kan mäta motstånd från 10 ohm till 1 megaohm (1 MΩ).Detta intervall är lämpligt för de vanligaste uppgifterna.

- Spänningsområde Se till att multimetern kan mäta båda likspänningarna (från 100 mV till 50 V) och växelströmspänningar (från 1 V till 400 V).Dessa intervall kommer att täcka de flesta av dina testbehov.

- Aktuellt intervall För aktuella mätningar väljer du en multimeter med ett intervall från 10 mA till 10 A, vilket borde vara tillräckligt för en mängd olika uppgifter som involverar både AC- och DC -strömmar.

Ytterligare funktioner för bekvämlighet överväger att få en multimeter med användbara extra som en auto-off-funktion, en inbyggd stativ, en hållknapp och batterier som du enkelt kan byta ut.Dessa funktioner kan göra ditt arbete enklare.

För de som är intresserade av djupare elektronikarbete är ytterligare funktioner som auto-off (för att spara batteri), en kickstand, en hållknapp och användning av standardbatterier (som 9V eller AA) fördelaktiga.

Undvika vanliga misstag

När du använder en multimeter, fokusera på att hålla sig säker för att undvika farliga situationer.

Alltid Byt testledarna ordentligt När du mäter olika saker som ström, spänning eller motstånd.Ett vanligt misstag är att placera testprober på fel plats, vilket kan ge felaktiga avläsningar eller skada enheten.

Kontrollera enhetens gränser Och se till att kretsen du testar ligger inom säkra nivåer.Gå aldrig utöver multimeterens maximala ingångsgräns;Om du gör det kan du skada enheten eller till och med orsaka skada.

Ställa in ratten till rätt funktion innan du tar en mätning.Felaktiga inställningar kan resultera i felavläsningar och kan till och med skada multimetern.

Regelbundet Kontrollera sonderna och lederna för skador.Slitna eller exponerade ledningar kan orsaka kortslutningar eller elektriska stötar.Byt ut eventuella skadade delar innan du använder enheten.

Slutsats

Att lära sig att använda en multimeter kan göra att arbeta med elektronik enklare och effektivare.Med förmågan att mäta spänning, ström och motstånd kan du upptäcka problem, säkerställa säkerhet och finjustera dina projekt.Den här guiden har visat dig grunderna, från hur du använder multimeterens huvudfunktioner till några av de mer avancerade funktionerna.När du fortsätter att öva, kom ihåg att de rätta verktygen, som används på rätt sätt, kan göra att till och med komplicerade uppgifter känns hanterbara och hjälper dig att lyckas med dina elektronikprojekt.

Vanliga frågor [FAQ]

1. Vad är intervallfunktionen för en multimeter?

Räckningsfunktionen på en multimeter låter dig välja rätt nivå för vad du vill mäta, som spänning.Om du mäter spänning väljer du ett intervall som täcker det belopp du förväntar dig att se.Detta hjälper dig att undvika fel eller ett "överbelastnings" -meddelande om beloppet är för högt för det valda intervallet.

2. Hur använder jag en multimeter för nybörjare?

För att använda en multimeter börjar du med att vända ratten till rätt inställning (som spänning, ström eller motstånd).Anslut sonderna till de högra spåren.Tryck sedan på sonderna till den del av kretsen eller komponenten du vill mäta.Multimetern visar en avläsning på skärmen.Det är bäst att börja med det högsta sortimentet och sedan gå lägre för att få en exakt läsning.

3. Vad är studien av en multimeter?

Att lära sig att använda en multimeter innebär att förstå hur man mäter saker som spänning, ström och motstånd och hur man läser resultaten.Detta inkluderar också att bli bekant med de olika inställningarna, intervallen och säkerhetsstegen att följa.

4. Vilka är egenskaperna hos en multimeter?

En multimeter kan mäta olika elektriska egenskaper som spänning, ström och motstånd.Den har vanligtvis antingen en digital eller analog display, en urtavla för att välja intervallet och sonder som ansluter till det du mäter.

5. Vad är principen för en multimeter?

En multimeter fungerar genom att jämföra vad den mäter, som spänning eller ström, med en känd referens inuti enheten.Den ändrar sedan detta till ett nummer som du kan se på skärmen.
