GSM -ramstruktur

I GSM (Global System for Mobile Communications) är tiden uppdelad i enheter som kallas "burst -perioder", var och en som varar cirka 0,577 millisekunder.En GSM -ram består av åtta burstperioder, totalt 4,615 millisekunder, och organiserar olika typer av kanaler som hanterar röst, data och nätverkskontroll.Varje burstperiod motsvarar en fysisk kanal som bär röst, data eller signalinformation.Dessa kanaler hjälper nätverket effektivt att hantera kommunikation mellan telefoner och nätverk.Dess komplexa ramstruktur, bra för att hantera signaler och data som skickas mellan telefoner och nätverkstorn.Den här artikeln tittar på detaljerna i GSM -ramstrukturen och bryter ner sina delar som multiframe, superframe, hyperframe och de frekvensband som den använder.Genom att förklara dessa komponenter strävar vi efter att visa hur GSM gör kommunikationen smidig, säker och pålitlig.

Katalog

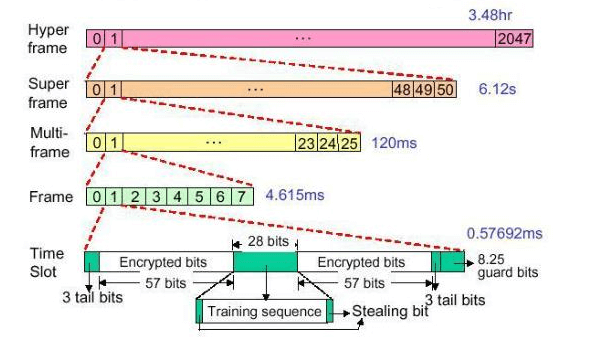

Bild 1: GSM -ramhierarki

GSM multiframe

I GSM -systemet grupperas ramar i strukturer som kallas multiframes.Dessa multiframes hjälper till att hålla tidpunkten smidig, fördela resurser väl och se till att allt förblir synkroniserat över nätverket.Multifames låter systemet hantera användartrafik och styrsignaler, vilket säkerställer god servicekvalitet samtidigt som den begränsade nätverksbandbredden hanterar.Det finns två huvudtyper av multiframes i GSM: trafikmultiframar och kontrollmultiframer.

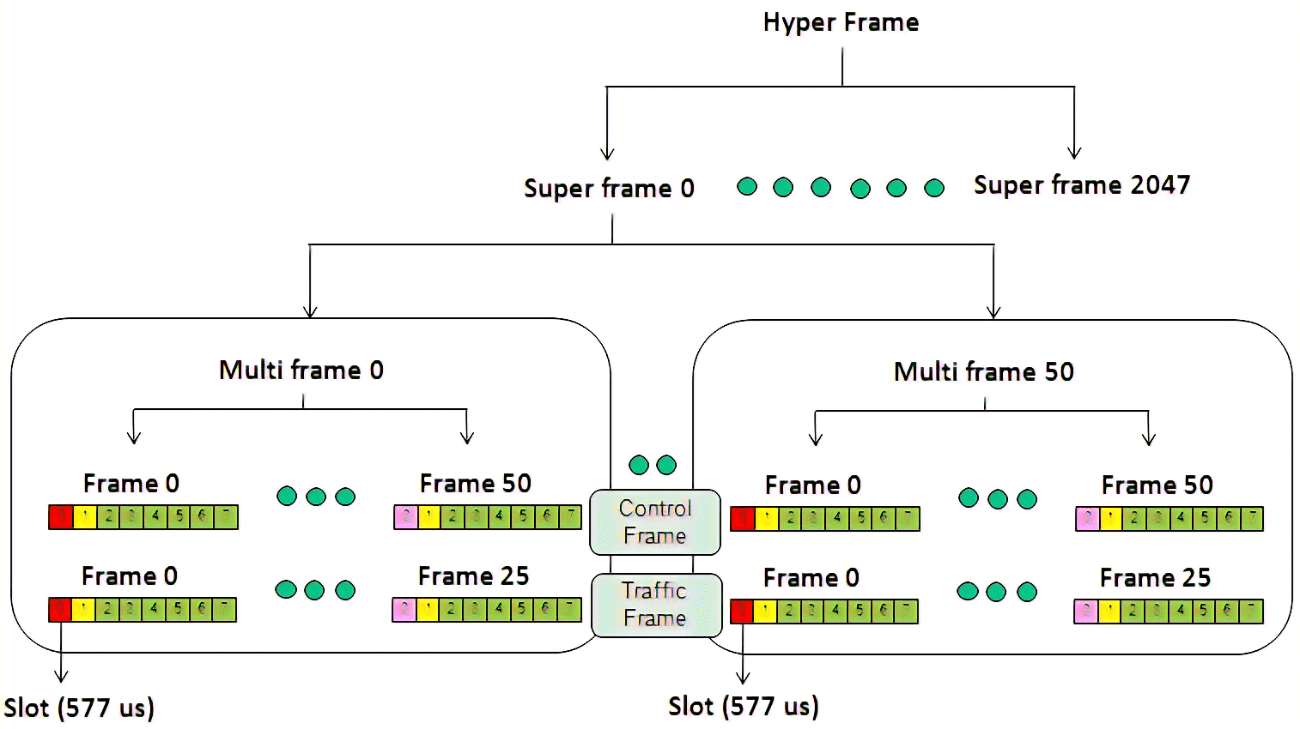

Bild 2: GSM Multiframe

Trafikmultiframe

En trafikmultiframe har 26 burstperioder över 120 millisekunder.Dessa skurar är de tidsenheter som används för att skicka röst och data.De flesta av de 26 skurarna används för användartrafik (röst och data), vilket gör att systemet kan hålla kommunikationen igång utan avbrott.Men inte alla skurar är för användardata.

Två av de 26 skurarna är reserverade för nätverksuppgifter.En spräng är för Slow Associated Control Channel (SACCH), som skickar viktig kontrollinformation, som signalstyrka, timingjusteringar och kraftkontroll, från telefonen till nätverket.SACCH är viktigt för att hålla anslutningen stabil och arbeta bra.

Den andra reserverade burst är en tomgångsperiod, där inga data skickas.Denna lediga tid hjälper nätverket att hålla sig synkroniserad och förhindrar trängsel.Det fungerar också som en buffert för att minska chansen för signalkollisioner eller störningar mellan olika överföringar.

Dessa reserverade kontrollbrister hjälper till att hålla GSM -nätverket effektivt och pålitligt.Utan dem skulle nätverket kämpa för att hantera de ständiga förändringarna i signalstyrka och andra faktorer.

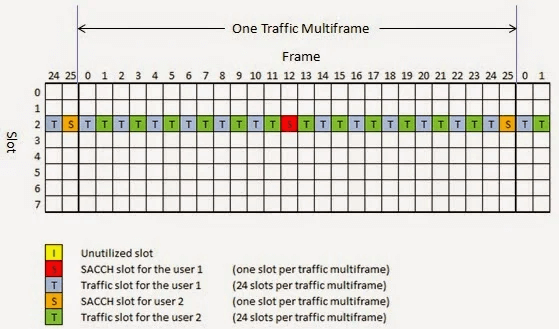

Bild 3: Multiframe

Multiframe

Till skillnad från trafikmultiframen används kontrollmultiframen mest för nätverkshantering, inte användartrafik.Den har 51 burstperioder över 235,4 millisekunder, vilket gör det längre än trafikmultiframen.Denna struktur hjälper nätverket att köra smidigt och säkerställer att enheter kan kommunicera med systemet ordentligt.

Kontrollmultiframen fungerar på fyrfrekvensen, en speciell frekvens som används för att skicka viktig nätverksinformation.Den innehåller kanaler som frekvenskorrigeringsburst (FCB) och Broadcast Control Channel (BCH).

De Fcb Hjälper att mobila enheter förblir synkroniserade med nätverkets tidpunkt och frekvens.Detta är viktigt för att undvika störningar eller tappade samtal.De Bch Skickar systeminformation till enheter, till exempel platskoder och nätverksparametrar, hjälper telefoner att ansluta och flytta mellan nätverksområden.

Tillsammans ser dessa kanaler i kontrollmultiframen till att alla enheter förblir synkroniserade med nätverket och har den information som behövs för att upprätthålla en stark anslutning, även när förhållandena förändras.Detta gör att användare kan flytta mellan olika nätverksområden medan de håller kontakten.

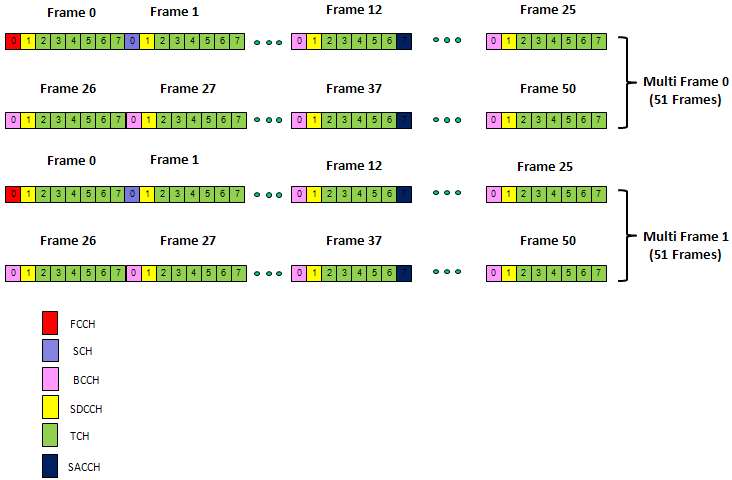

Bild 4: Kontroll av multiframe

GSM Superframe

I GSM (Global System for Mobile Communications) -nätverket hjälper en superframe att organisera och synkronisera kommunikation.Det är en enhet som grupperar flera ramar och förbättrar hur nätverket körs.En superframe inkluderar antingen 51 multiframer av trafik eller 26 kontrollmultiframer, varar 6,12 sekunder.Denna struktur säkerställer att information flyter smidigt och i ordning.

Superframe hjälper till att samordna både användardata (som samtal, meddelanden och internet) och kontrollsignaler (som samtalsinställning och nätverkshantering).Genom att organisera dessa till en superframe håller GSM -systemet allt synkroniserat, vilket möjliggör effektiv data och kontrollsignalöverföring.

Utan det kan kommunikationen bli oorganiserad, vilket orsakar tappade samtal eller förseningar.Superframe säkerställer att alla nätverksfunktioner följer en stadig rytm och förhindrar störningar.Den fasta varaktigheten på 6,12 sekunder hjälper också till att nätverksoperatörer planerar resurser effektivt och upprätthåller smidig service.

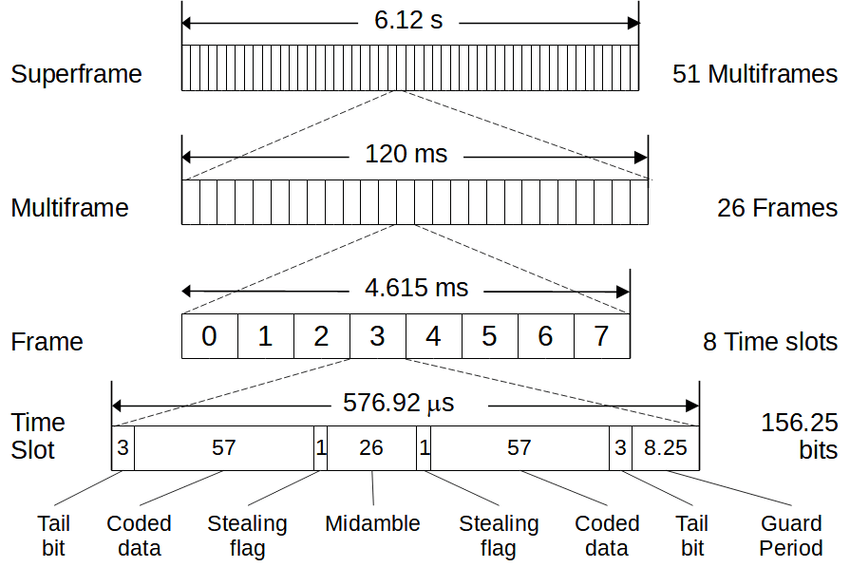

Bild 5: GSM Superframe

GSM Hyperframe

I strukturen för GSM (Global System for Mobile Communications) är hyperframe den största tidsenheten.Den består av 2 048 superramar och varar cirka 3 timmar, 28 minuter och 53,76 sekunder.Hyperframe är en huvuddel av hur GSM -nätverket håller allt på gång, hjälper till med viktiga uppgifter som frekvenshoppning och kryptering för att hålla kommunikationen säker och pålitlig.

Frekvenshoppning

Hyperframe hjälper till med frekvenshoppning, en metod som används för att förbättra signalkvaliteten och minska störningar.Denna teknik innebär att ändra kommunikationsfrekvensen regelbundet så att signaler inte förblir på en frekvens för länge.Detta minskar risken för störningar och gör kommunikationen mer pålitlig.Tidpunkten som tillhandahålls av hyperframe säkerställer att frekvenser förändras i ett regelbundet mönster och hjälper också till att förhindra avlyssning.

Kryptering och säkerhet

Hyperframe spelar en viktig roll i GSM: s kryptering, som skyddar kommunikationsdata från att få åtkomst av obehöriga personer.Hyperframe hjälper till att hålla tidpunkten för de krypterade data i synkronisering, så att kryptering kan fungera korrekt över långa samtal eller datasessioner.Om tidpunkten går av kan det försvaga säkerheten, så hyperframe: s ständiga timing är bra för att upprätthålla integriteten.

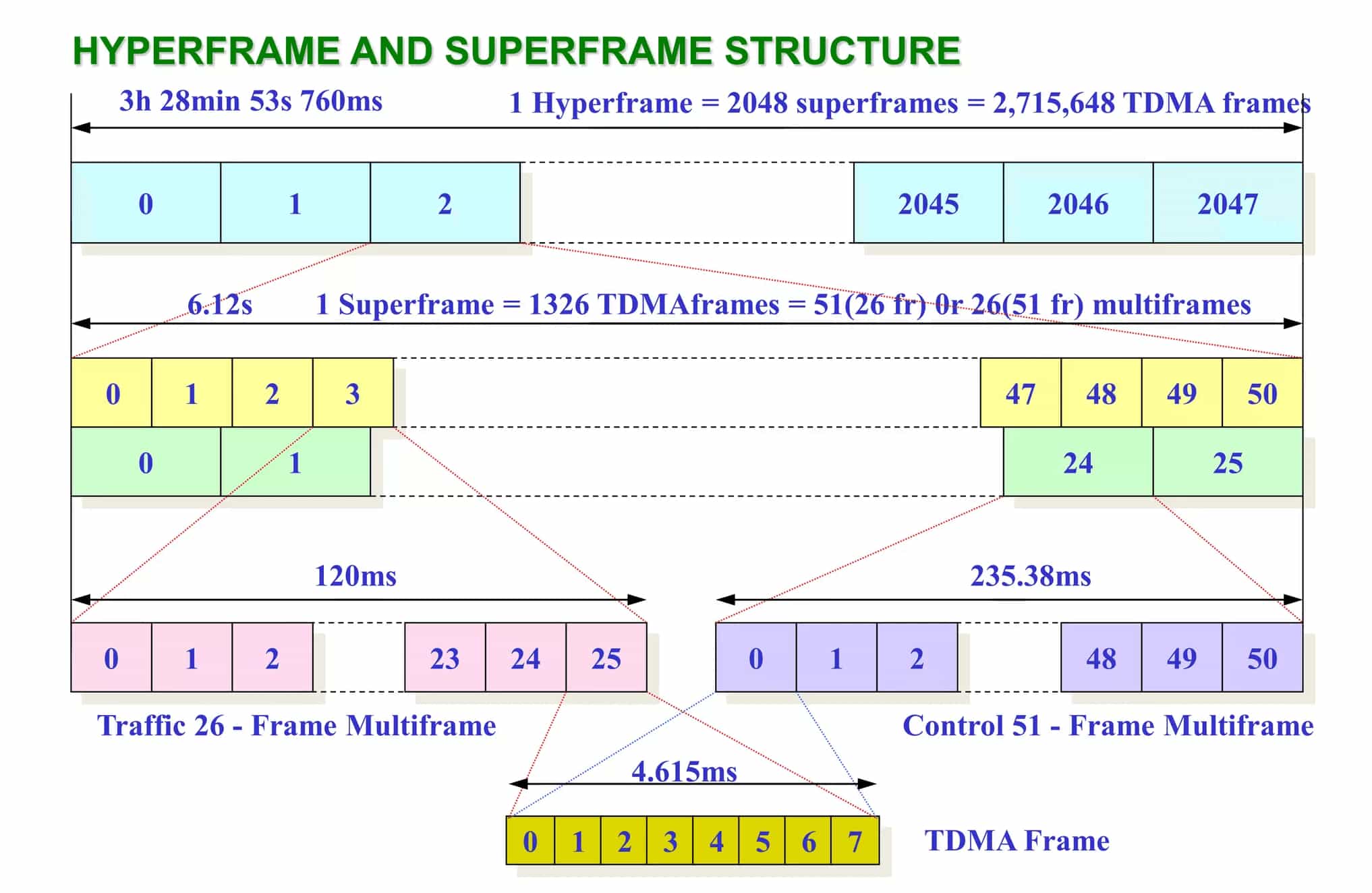

Bild 6: GSM Hyperframe

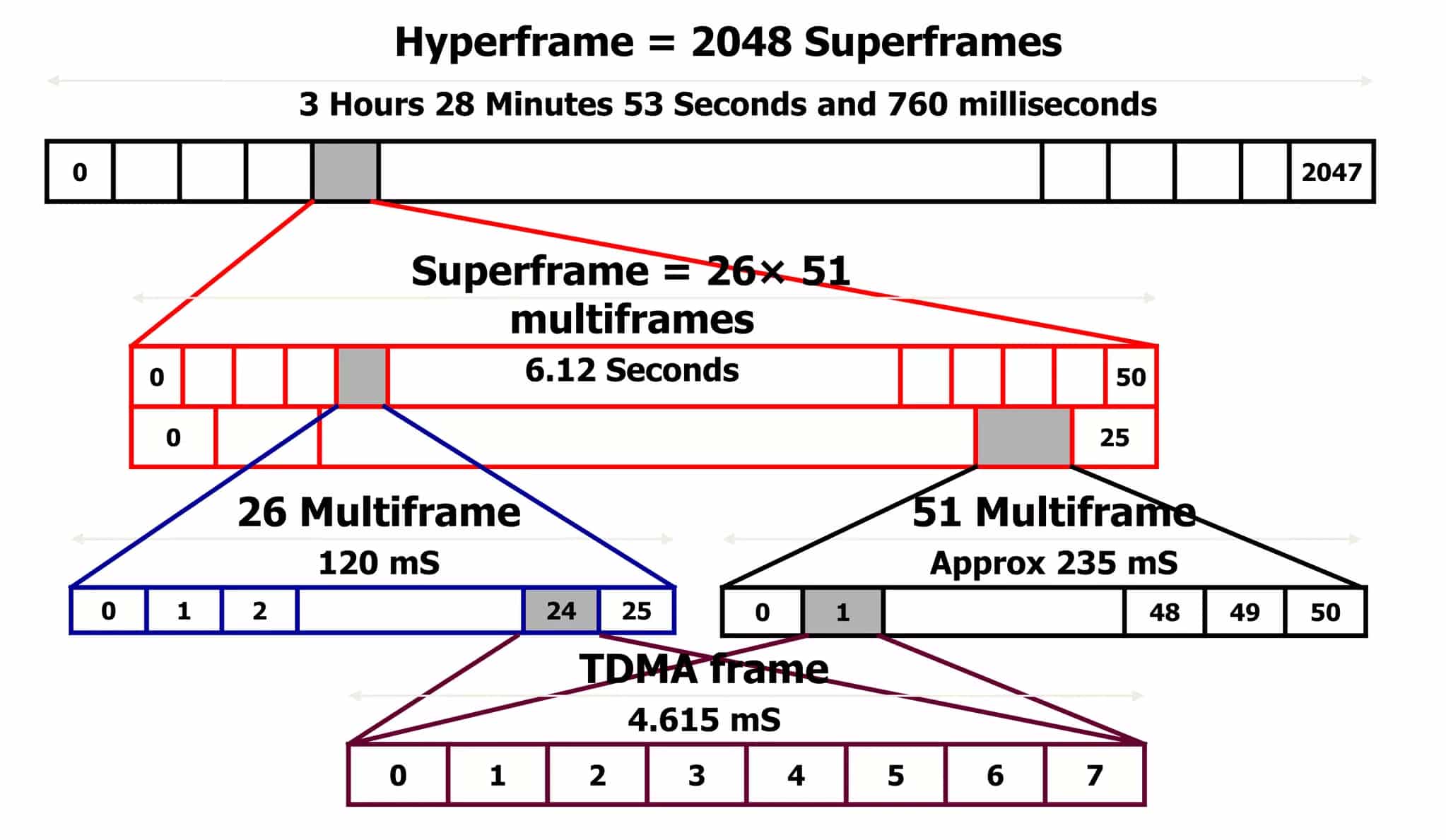

Bild 7: GSM -gränssnittscykler

GSM -frekvensband

System	Band	Uplink (MHz)	Nedlänk (MHz)	Kanalnummerområde
GSM-850	Band 5	824 - 849	869 - 894	128 - 251
GSM-900	Band 8	890 - 915	935 - 960	1 - 124
DCS-1800	Band 3	1710 - 1785	1805 - 1880	512 - 885
PCS-1900	Band 2	1850 - 1910	1930 - 1990	512 - 810
GSM-400	Band 14/15	450 - 480	450 - 480	259 - 293/306 - 340
GSM-480	Band 14	479 - 492	504 - 517	306 - 340
GSM-700	Band 12/13/14	703 - 748	758 - 803	512 - 810
GSM-850 (ext.)	Band 26	814 - 849	859 - 894	128 - 251
Gsm-r	Band 900	876 - 915	921 - 960	955 - 1023
ER-GSM	Band 900 ext.	880 - 915	925 - 960	0 - 124

Tillämpningar av GSM -ramstruktur

Samtalshantering

GSM organiserar sina ramar för att hantera flera röstsamtal samtidigt genom att tilldela olika tidsluckor och frekvenser till varje användare.För varje samtal tilldelas specifika tidsluckor inom en ram, vilket gör att flera användare kan dela samma frekvensspektrum utan störningar.Denna metod, känd som multiplexering av tidsavdelning, hjälper nätverket att hantera en stor volym av samtal samtidigt som man bibehåller tydliga och oavbrutna anslutningar.

SMS -överföring

Textmeddelanden, eller SMS, skickas via GSM -nätverket med hjälp av multifames kontroll.Dessa ramar avsätter särskilda tidsluckor för SMS, vilket säkerställer att meddelanden levereras snabbt även när rösttrafiken är hög.Genom att reservera slots för SMS i kontrollkanalen garanterar nätverket tillförlitligt och effektivt meddelandeöverföring utan att störa pågående samtal.

Rörlighet

Funktionen för GSM är dess förmåga att hantera användarrörelsen när människor reser mellan olika celltorn.När en användare rör sig använder nätverket kontrollramar för att hantera övergången till pågående samtal eller datasessioner till en ny basstation.Denna process, känd som en överlämnande, är exakt tidsinställd för att förhindra tappade samtal, vilket gör att användare kan flytta över täckningsområden utan avbrott i tjänsten.

Säkerhetsprotokoll

Säkerhet i GSM är nära bunden till sin ramstruktur.Hyperframe spelar en viktig roll för att upprätthålla säker kommunikation genom att regelbundet återställa kryptering och dekrypteringsnycklar.Genom att uppdatera dessa nycklar i synk med hyperframe -cykeln säkerställer nätverket att röstsamtal och data förblir skyddade från obehörig åtkomst, vilket minimerar risken för avlyssning.

Slutsats

GSM -ramstrukturen visar den avancerade tekniken bakom global mobilkommunikation.Genom att organisera ramar, multiframes, superframes och hyperframes, hanterar GSM effektivt och synkroniserar både data och röst över sitt nätverk.Denna struktur säkerställer inte bara smidig kommunikation utan stärker också säkerheten med metoder som frekvenshoppning och kryptering.Hur GSM hanterar olika frekvensband visar sin flexibilitet att arbeta i olika miljöer runt om i världen.Att förstå hur dessa komponenter fungerar hjälper till att förklara komplexiteten i mobil teknik och belyser GSM: s betydelse i modern telekommunikation.När tekniken växer och nätverkskraven ökar kommer de grundläggande idéerna i GSM -ramstrukturen att fortsätta att forma framtida mobila kommunikationssystem.

Vanliga frågor [FAQ]

1. Vad är kanalstrukturen för GSM?

Det globala systemet för Mobile Communications (GSM) använder en kombination av Frequency Division Multiple Access (FDMA) och Time Division Multiple Access (TDMA) för kanalstruktur.I FDMA är hela frekvensspektrumet tillgängligt för GSM uppdelat i 124 bärfrekvenser åtskilda 200 kHz från varandra.Var och en av dessa frekvenser delas sedan vidare med TDMA, där varje frekvenskanal delas upp i åtta tidsluckor.Varje tidslucka representerar en annan kanal som används av en annan användare.Denna struktur gör det möjligt för flera användare att dela samma frekvens utan störningar genom att fördela specifika tidsluckor för sina signaler.

2. Vad är GSM- och LTE -skillnader?

GSM (2G) och LTE (långsiktig utveckling, kallad 4G) skiljer sig åt i teknik, hastighet och funktionalitet:

Teknik: GSM använder en kombination av FDMA och TDMA.LTE använder ortogonal frekvens-division multipel åtkomst (OFDMA) för nedlänk och enstaka bärarfrekvensdivision multipel åtkomst (SC-FDMA) för upplänk.

Hastighet: LTE erbjuder högre datahastigheter, med toppnedladdningshastigheter på upp till 300 Mbps och uppladdningshastigheter på 75 Mbps, jämfört med GSM: s maximala datahastigheter på cirka 114 kbps.

Nätverksarkitektur: GSM är ett kretsomkopplat system som hanterar röst och data separat.LTE är helt paketbyte och kan hantera röst och data över samma Internet Protocol (IP) baserade nätverk, ökar effektiviteten.

Latens: LTE-nätverk har lägre latens jämfört med GSM, vilket förbättrar upplevelsen för applikationer som kräver data i realtid, som onlinespel eller videokonferenser.

3. Vad är formatet för GSM?

GSM använder ett dataformat som kapslar in röst i datapaket för överföring över digitala signaler.Varje GSM -ram består av åtta tidsluckor, och varje slot innehåller en spräng med data.Standarddataformatet för ett GSM -meddelande innehåller synkroniseringsinformation, kodningsdata och användardata, vilket underlättar kommunikation mellan nätverket och den mobila enheten.Detta format säkerställer effektiv användning av spektrumet och synkronisering av multi-användaråtkomst.

4. Använder 5G GSM?

Nej, 5G -teknik använder inte GSM.5G är byggt på nya radiofrekvenser och en ny nätverksarkitektur utformad för att förbättra hastighet, kapacitet och latens jämfört med tidigare cellulära generationer.Den använder teknik som massiv MIMO, strålformning och mer avancerad åtkomstteknik som skiljer sig från GSM: s FDMA/TDMA-baserade system.

5. Är GSM analog eller digital?

GSM är en digital cellulär teknik.Den digitaliserar och komprimerar data och skickar sedan ner en kanal med två andra strömmar av användardata, var och en i sin egen tidslucka.GSM utformades för att ersätta äldre analoga första generationens (1G) nätverk, vilket gav bättre datasäkerhet, röstöverföringar av högre kvalitet och stöd för textmeddelanden och datatjänster.
