Hur fungerar en digital multimeter?

En digital multimeter är ett praktiskt verktyg du använder för att mäta spänning, ström, resistans och andra elektriska värden.I den här guiden får du lära dig vad en DMM är, vad dess delar gör och hur den fungerar.Du kommer också att se enkla steg för att mäta spänning och ström på ett säkert sätt.För att hjälpa dig undvika vanliga fel hittar du de vanligaste misstagen och en tydlig jämförelse mellan digitala och analoga mätare.

Katalog

Delar av en digital multimeter

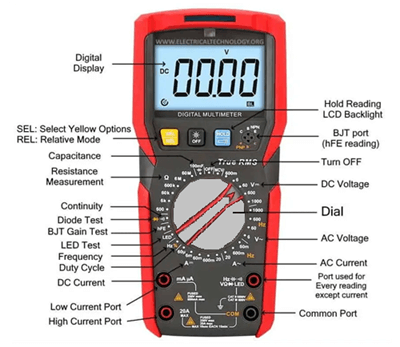

Figur 1. Delar av en digital multimeter

En DMM består av flera nyckelkomponenter som samverkar för att ge korrekta mätningar

• Digital display – Visar mätvärden, enheter och indikatorer som DC, AC och batterinivå

• SEL (Välj gula alternativ) - Växlar till sekundära funktioner skrivna i gult

• REL (Relativt läge) - Ställer in den aktuella avläsningen som referens för att jämföra ändringar

• Håll avläsning / LCD-bakgrundsbelysning - Fryser det visade värdet och sätter på skärmens bakgrundsbelysning för bättre synlighet

• BJT-port (hFE-avläsning) - Används för att kontrollera transistorförstärkning på bipolära kopplingstransistorer

• Stäng AV – Ställer in mätaren på att stängas av och spara batteritid

• DC-spänning (V—) - Mäter likspänning från batterier, nätaggregat eller kretsar

• AC Voltage (V~) - Mäter växelspänning från uttag eller AC-system

• AC Current (A~) - Mäter växelströmsflödet i en krets

• Kontinuitet - Kontrollerar om en krets är komplett;ger ett pip när banan är stängd

• Diodtest - Testar om en diod fungerar korrekt och tillåter ström i endast en riktning

• BJT Gain Test - Mäter transistorförstärkning (hFE)

• LED-test - Kontrollerar LED-funktionalitet och polaritet

• Frekvens (Hz) - Mäter signalens frekvens i hertz

• Duty Cycle (%) - Visar på/av-förhållandet för en pulsad signal

• Kapacitans (F) - Mäter kondensatorvärden

• Resistansmätning (Ω) - Mäter hur mycket en komponent motstår elektriskt flöde

• DC-ström (A—) - Mäter likström i låg- eller högströmskretsar

• Vridreglage (väljare) - Huvudkontroll som används för att välja mätfunktion

• Low Current Port (mA/µA) - Ingångsjack för mätning av små strömmar

• Högströmsport (10A/20A) - Ingångsjack för att mäta stora strömmar säkert

• Common Port (COM) - Anslutningspunkt för den svarta sonden;delas över alla tester

• Port för varje avläsning utom ström (VΩmA) - Jack används för spännings-, resistans-, kontinuitets-, diod- och frekvensmätningar

Hur fungerar en digital multimeter?

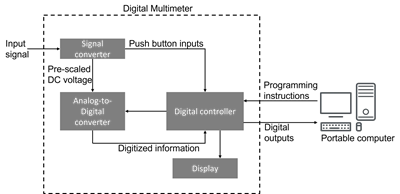

Figur 2. Arbetsprincipen för en digital multimeter

En digital multimeter fungerar genom att omvandla en elektrisk signal till ett läsbart digitalt värde, och figuren visar denna process steg för steg.Mätningen går först genom signalomvandlaren, som konditionerar och förbereder ingången så att den kan bearbetas säkert och exakt.

Därefter går den betingade signalen in i analog-till-digital-omvandlaren (ADC), där den omvandlas från ett analogt värde till digital data.Denna digitala information hanteras sedan av den digitala styrenheten, som utför beräkningar, intervall mätningen och säkerställer att avläsningen är stabil och exakt.

Efter bearbetning skickas det slutliga värdet till displayen där mätningen kan ses i tydlig numerisk form.Vissa avancerade digitala multimetrar kan också skicka bearbetade data till en dator för loggning och analys.Hela detta flöde (från signalomvandlare till ADC, till digital styrenhet och slutligen till displayen) är exakt vad figuren representerar.

Hur mäter man spänning med en digital multimeter?

Mätning av spänning är enkel, men det kräver korrekta inställningar och säker sondplacering:

1. Välj läge: Välj DC-spänning (V⎓) för batterier och DC-system, eller AC-spänning (V∿) för uttag och AC-enheter.Använd ett intervall som är högre än den förväntade spänningen om din mätare inte gör automatisk räckvidd.

2. Anslut kablarna: Sätt in den svarta kabeln i COM och den röda kabeln i V/Ω-uttaget.Mät aldrig spänningen med ledningen i ett strömuttag.

3. Placera sonderna: Rör den svarta sonden mot jord eller referenspunkten och den röda sonden till den punkt där spänningen mäts.

4. Läs displayen: Observera spänningsvärdet, polariteten och enheterna.Om "OL" visas, växla till ett högre område.

5.  Koppla bort på ett säkert sätt: Ta först bort den röda sonden, följt av den svarta sonden.

Hur mäter man ström med en digital multimeter?

Mätning av ström innebär större risk eftersom mätaren måste placeras i serie med kretsen:

1. Känn till mätargränserna: Använd rätt strömuttag (mA/µA eller 10A).Undvik att överskrida dessa betyg.Vissa högströmsuttag kanske inte är säkrade.

2. Stäng av strömmen: Koppla alltid från strömkretsen innan du gör ändringar.Överväg att använda en klämmätare för säkrare, beröringsfri strömmätning.

3. Sätt i mätaren i serie: Bryt kretsen vid mätpunkten.Anslut mätaren så att ström rinner genom den, röd ledning till lämplig strömuttag, svart till COM.

4. Välj intervall: Välj AC eller DC strömläge.Börja med det högsta området för att undvika överbelastning.

5. Återställ strömmen och mät: Återaktivera kretsen och läs av strömvärdet.Stanna omedelbart om du ser ovanliga avläsningar eller överdriven uppvärmning.

6. Återställ kretsen till det normala: Stäng av, ta bort mätaren och anslut kablarna igen.

Vanliga misstag när du använder en digital multimeter

• Använda fel uttag: Mätning av spänning med sonden i ett strömuttag är ett av de snabbaste sätten att skada en DMM

• Behandling av ström som spänning: Att placera sonder över en strömkälla i strömläge skapar en kortslutning

• Att ignorera CAT-säkerhetsklassificeringar: Användning av en lågvärdig mätare på högenergisystem ökar risken för ljusbågsfel och fel

• Hoppa över relativt läge: Att glömma att nollställa mätaren kan orsaka missvisande resultat under precisionsmätningar

• Mätning av resistans på en strömförande krets: Resistans får endast mätas på strömlösa kretsar

• Dålig sondkontakt: Lösa eller smutsiga anslutningar leder till instabila eller felaktiga avläsningar

• Förutsatt att alla mätare är lika: Alla DMM:er erbjuder inte sann RMS eller hög noggrannhet vid låga strömnivåer

• Med utsikt över trasiga säkringar: En trasig säkring kan få mätaren att visa noll ström, byt alltid ut mot den exakta specificerade säkringen

Digital multimeter vs analog multimeter

Funktion	Digital Multimeter (DMM)	Analog Multimeter (AMM)
Display Typ	Digital numerisk display	Flyttar nål på skalan
Läsning Noggrannhet	Högt korrekt	Mindre korrekt
Lätthet av läsning	Mycket lätt för nybörjare	Mottaglig till parallaxfel
Ingång Impedans	Hög; minimal kretspåverkan	Lägre; kan påverka avläsningarna
Mätning Hastighet	Snabbt, stabila avläsningar	Långsammare men visar trender smidigt
Mätning Räckvidd	Auto-räckvidd i de flesta modeller	Vanligtvis manuell räckvidd
Extra Funktioner	Kontinuitet, kapacitans, frekvens, diodtest osv.	Begränsad funktioner
Hållbarhet	Känslig till droppar	Mer robust
Batteri Använd	Kräver batteri	Ofta fungerar utan batterier (förutom motstånd)
AC Noggrannhet	Sant RMS-modeller utmärker sig	Mindre exakt för komplexa vågformer
Data Vänta	Tillgänglig	Inte tillgängliga
Säkerhet Betyg	CAT-klassad för modern säkerhet	Äldre enheter kan sakna betyg
Fluktuation Display	Digital steg uppdateringar	Smidig nålrörelse

Slutsats

En digital multimeter ger korrekta avläsningar och är till hjälp för många elektriska tester.Att känna till dess delar och hur det fungerar gör det enklare och säkrare att använda.Att undvika vanliga misstag hjälper till att förhindra skador och felaktiga resultat.Att förstå skillnaderna mellan digitala och analoga multimetrar hjälper också till att välja rätt verktyg för jobbet.
