Hur GAL20V8B-25QP kan förbättra dina logikdesign

GAL20V8B-25QP är en kompakt och kraftfull programmerbar logikenhet byggd för snabba och flexibla digitala operationer.Med sin snabba 5NS -försening och enkla omprogrammerbarhet hjälper det dig att hålla jämna steg med designförändringar utan att slösa tid.Oavsett om du skapar nya kretsar eller uppgraderar befintliga, anpassar den här enheten till många inställningar, inklusive äldre PAL -format.Det sparar också energi och stöder höghastighetsprestanda, vilket gör det bra för olika elektroniska applikationer.Du hittar funktioner som inbyggda testkretsar, flera logikkonfigurationer och långvarig datalagring.Från tidskontroll till signalhantering hanterar detta chip allt.Om du söker efter en pålitlig logiklösning som håller dina system igång effektivt är GAL20V8B-25QP värt en närmare titt.

Katalog

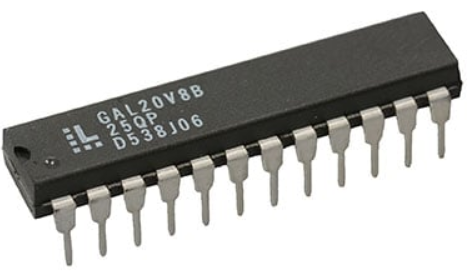

GAL20V8B-25QP-översikt

De GAL20V8B-25QP är en snabb och flexibel programmerbar logikenhet utformad för att stödja ett brett utbud av logikfunktioner.Den körs på CMOS-teknik och har snabba 5NS maximal förökningsfördröjning, vilket gör den idealisk för höghastighetsapplikationer.Med sin E2 Floating Gate -teknik kan du radera och omprogrammera den i under 100 ms, vilket sparar tid under designuppdateringar.Enheten stöder många logiska inställningar tack vare dess justerbara utgångslogik Macrocell (OLMC), inklusive full kompatibilitet med standard PAL -arkitekturer.Inbyggda testkretsar säkerställer att varje enhet fungerar perfekt innan den lämnar fabriken.Det är byggt för att hålla, med över 100 raderings-/skrivcykler och datalagring som rymmer i mer än 20 år.Oavsett om du arbetar med en ny design eller ersätter äldre delar, ger GAL20V8B-25QP dig den flexibilitet och prestanda du behöver.

Letar du efter GAL20V8B-25QP i bulk?Kontakta oss för att kontrollera nuvarande lager, ledtid och prissättning.

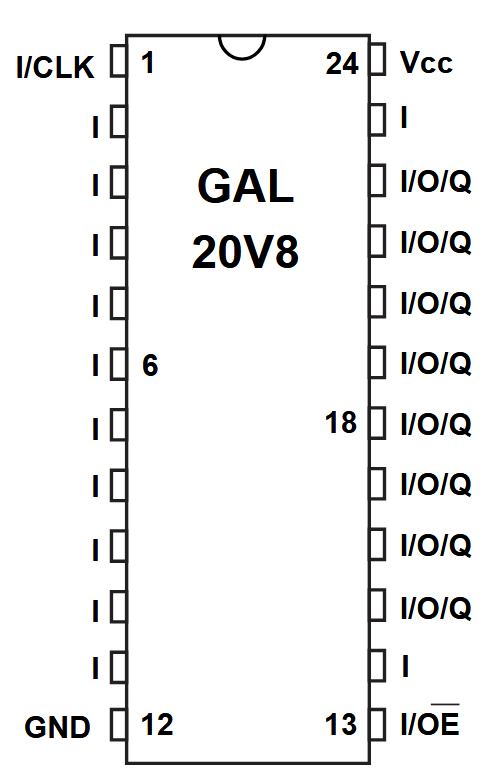

GAL20V8B-25QP pinoutinformation

Stiftfunktioner

Stiftnummer	Stiftnamn	Beskrivning
1	I/clk	Inmatning eller klocka
2–9	Jag	Inmatningsstift
10	Jag	Input
11	Jag	Input
12	Gard	Jord
13	I/oe	Inmatning eller utgång Möjliggöra
14–23	I/O/Q	Input, output, eller utdata med feedback
24	Vcc	Leveransspänning

Funktioner i GAL20V8B-25QP

Snabb logikprestanda

Du får en snabb 5 ns maximal förökningsfördröjning och upp till 166 MHz -frekvens, vilket gör denna enhet till ett starkt val för snabba digitala logikoperationer.

Effektiv kraftanvändning

GAL20V8B-25QP använder Ultramos® CMOS-teknik som sänker kraftanvändningen med upp till 75% jämfört med äldre bipolära enheter.Det drar bara cirka 75 mA på standardversioner och 45 mA på låg effekt.

Lätt omprogrammering

Tack vare E2 -celltekniken kan du omprogrammera enheten snabbt med raderingstider under 100 ms.Detta låter dig justera dina logikdesign utan att byta ut hårdvara.

Flexibel logikinställning

Med åtta utgångslogikmakroceller stöder enheten många logikdesign.Det fungerar också med 24-stifts PAL®-format, så att du kan använda det i äldre inställningar utan att ändra din design.

Smidig start och testning

Alla register stöder förbelastning och startåterställning, vilket hjälper din krets att börja rent.Varje enhet testas också helt innan den skickas, så du vet att den kommer att fungera direkt ur lådan.

GAL20V8B-25QP Tekniska specifikationer

Produkt Attribut	Attributvärde
Tillverkare	Gitterhalvledare
Spänningsförsörjning - intern	4.75V ~ 5.25V
Leverantörspaket	24-PDIP
Serie	GAL®20V8
Programmerbar typ	EE PLD
Förpackning / fodral	24-dip (0,300 ", 7,62 mm)
Paket	Låda
Driftstemperatur	0 ° C ~ 75 ° C (TA)
Antal makroceller	8
Monteringstyp	Genom hålet
Fördröjningstid TPD (1) Max	25 ns
Basproduktnummer	Gal20v8

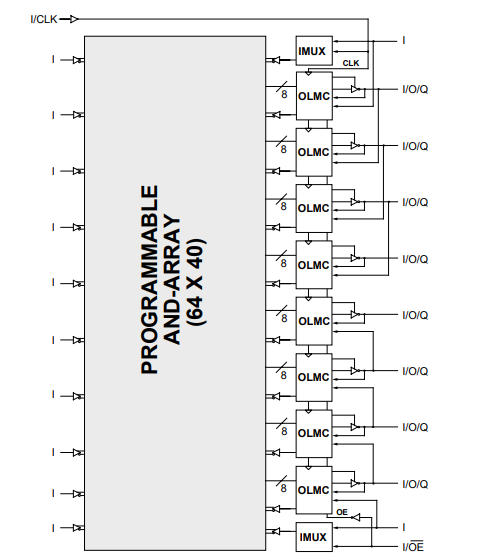

Funktionellt blockschema över GAL20V8B-25QP

Det funktionella blockdiagrammet för GAL20V8B-25QP visar hur enheten bearbetar insignaler och producerar utgångar.Det innehåller en programmerbar och matris som kombinerar insignaler på olika sätt.Dessa kombinationer skickas sedan till åtta utgångslogikmakroceller (OLMC), som kan ställas in som antingen enkla eller komplexa logiska funktioner.Varje OLMC kan konfigureras för att fungera i olika lägen, såsom registrerade eller kombinations- och kan ha programmerbar utgångspolaritet.Denna inställning möjliggör flexibla logikkonstruktioner och gör det möjligt för enheten att emulera olika logikfunktioner.Diagrammet belyser också användningen av en klockingång och en utgångsaktivering av kontroll, som hjälper till att hantera tidpunkten och aktiveringen av utgångar.Sammantaget illustrerar diagrammet hur GAL20V8B-25QP kan programmeras för att utföra ett brett utbud av logiska operationer i elektroniska kretsar.

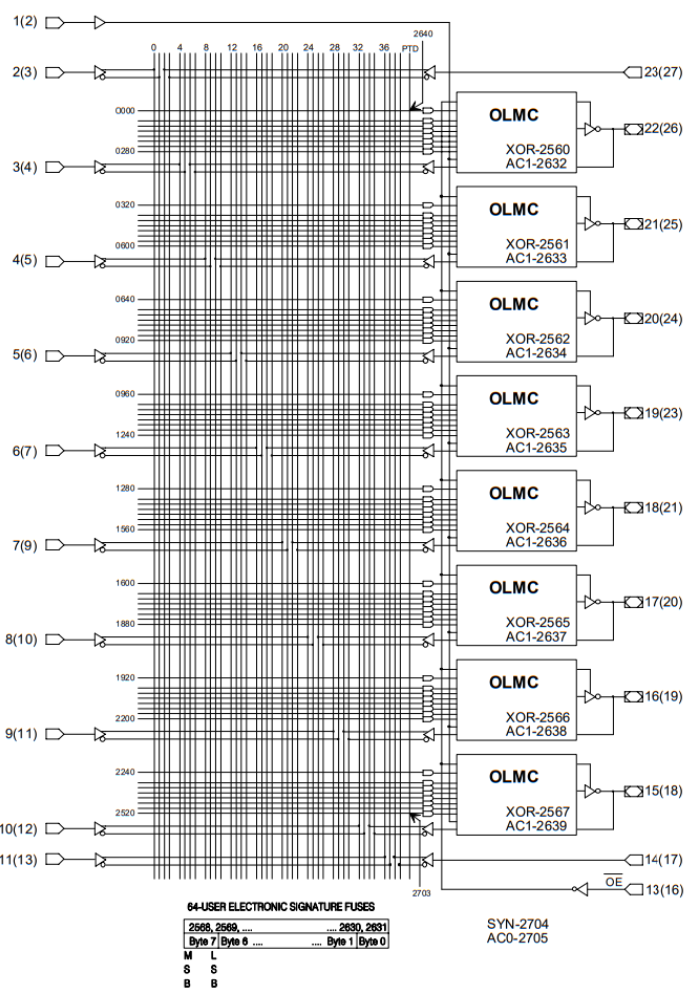

Registrerat läge Logikdiagram över GAL20V8B-25QP

I det registrerade läget för GAL20V8B-25QP ställs varje utgångslogik Macrocell (OLMC) för att inkludera en D-Type-flip-flop.Denna konfiguration gör det möjligt för enheten att lagra och synkronisera utgångssignaler med en delad klockingång, som är ansluten till stift 1. Utgångsaktiveringsfunktionen styrs genom stift 13. Denna installation säkerställer att utgångar endast ändras vid specifika klockkanter, vilket ger stabil och förutsägbar timing.Varje macrocell kan programmeras för att fungera som en registrerad utgång eller som en ingångs-/utgångsstift, vilket erbjuder flexibilitet i design.Detta läge är särskilt användbart i applikationer där exakt tidpunkt och synkronisering är viktiga.

Applikationer av GAL20V8B-25QP

DMA -kontroll

Du kan använda GAL20V8B-25QP för att hantera direkta minnesåtkomst (DMA).Det hjälper till att hantera dataöverföringar utan att bromsa processorn och hålla ditt system smidigt.

Statlig maskintyrning

Den här enheten fungerar bra för att skapa och kontrollera tillståndsmaskiner.Oavsett om du bygger tidssekvenser eller anpassad kontrolllogik, gör dess snabba hastighet och flexibla design den tillförlitlig.

Höghastighetsgrafikbehandling

Om ditt projekt involverar video- eller bildhantering kan GAL20V8B-25QP stödja snabba grafikuppgifter genom att hantera logikprocesser som kräver snabba reaktionstider.

Logikuppgradering för standardkonstruktioner

Det är perfekt för att ersätta äldre standardlogikkomponenter.Du får snabbare hastigheter och bättre effektivitet utan att ändra din övergripande installation, vilket gör uppgraderingar enkla.

Används över många fält

Från bilar till industriella verktyg, konsumentprylar, telekomutrustning och datasystem - passar den här enheten in i dem alla.Du får en flexibel del som fungerar i många olika miljöer.

GAL20V8B-25QP-fördelar och nackdelar

Fördelar

• Snabb 5 NS -förökningsfördröjning stöder snabba logikoperationer

• Tillförlitlig med upp till 100 raderings-/skrivcykler och långvarig retention

• Lägre kraftanvändning gör det lämpligt för energidilivt design

• Stark brusmotstånd för stabil prestanda i olika inställningar

• Lätt att installera med hjälp av standardhålsmontering

Nackdelar

• Begränsad till 20 ingångs-/utgångsstift, som kanske inte passar komplexa mönster

• Äldre PLD -format kanske inte stöder nyare programmeringsmiljöer

GAL20V8B-25QP-alternativ

Del Antal	Tillverkare	Nyckelfunktioner	Använd fall/anteckningar
GAL20V8B-25LPN	Gitterhalvledare	Identiskt med GAL20V8B-25QP men kommer i rörförpackningar.Samma Specifikationer och prestanda.	Används i system som behöver samma elektriska specifikationer som -25QP men med rörförpackningar.
GAL20V8B-25LP	Gitterhalvledare	Matchar -25QP i alla tekniska aspekter; Levereras i boxförpackningar.	Perfekt för genomgående håls logikdesign när Förpackningsmetoden är flexibel.
GAL20V8B-25QJI	Gitterhalvledare	28-PLCC ytmonteringspaket, bredare spänningsområde (4.5V - 5.5V), utökat tempintervall.	Perfekt för ytmonteringsdesigner i hårdare miljöer på grund till bredare tempintervall.

Om gitterhalvledare

Lattice Semiconductor är företaget bakom GAL20V8B-25QP.De fokuserar på att göra små, effektiva och lättanvända programmerbara logikenheter.Du hittar deras produkter i många vardagliga system, från kommunikationsverktyg till industriell utrustning.Gitter utformar sina delar till att vara flexibla, snabba och pålitliga, vilket hjälper dig att bygga och uppgradera dina projekt med förtroende.Om du letar efter enkla lösningar som fungerar bra utan att använda för mycket kraft eller utrymme, är gitteret ett märke du kan lita på.

Slutsats

GAL20V8B-25QP ger dig ett smart sätt att hantera komplexa logikuppgifter med hastighet och lätthet.Det erbjuder flexibilitet i installationen, stöder snabba digitala operationer och är lätt att uppdatera tack vare dess snabba omprogrammeringsförmåga.Oavsett om du arbetar med små projekt eller bygger större system, passar den här enheten bra utan att behöva mycket kraft.Dess långsiktiga tillförlitlighet och kompatibilitet med äldre mönster gör det också till ett fast val för uppgraderingar.Du får stark prestanda i ett enkelt, anpassningsbart paket.Om du bygger logikkretsar och vill ha något pålitligt är GAL20V8B-25QP ett starkt alternativ att överväga.
