Inductor, Choke Coil & Transformer Circuit Symbols

Inom elektroteknik hjälper kretssymboler att göra kommunikationen tydlig och enkel genom att tillhandahålla ett enkelt sätt att representera olika delar av ett elektriskt system.Induktorer och transformatorer är viktiga eftersom de kontrollerar och ändrar elektrisk energi.Symboler för induktorer och transformatorer är mer än bara visuella hjälpmedel, de används för design, analys och felsökning av elektriska kretsar.Dessa standardiserade symboler gör det möjligt för ingenjörer att snabbt förstå de funktionella elementen i en krets, vilket underlättar både tydlig kommunikation och effektiv problemlösning.

Den här artikeln fokuserar på de symboler som används för induktorer och transformatorer, inkluderar diagram och förklarar funktioner och olika typer av dessa komponenter.Det tittar på olika typer av induktorer, som enkla luftkärnor och mer komplexa mättbara kärnor, såväl som olika transformatorkonstruktioner, såsom järnkärnor och ferritkärnor.

Katalog

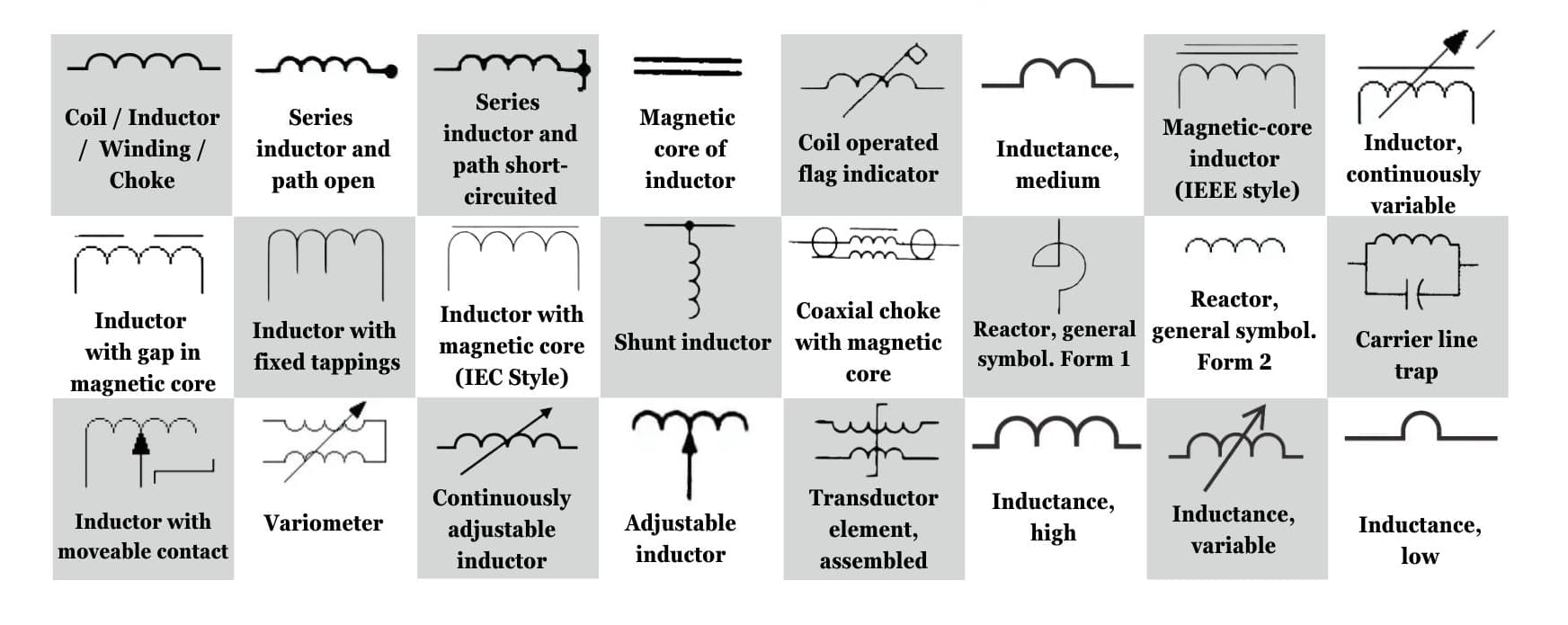

Bild 1: Circuit Symbols Exempel

Betydelse av induktors symbol

Induktorer visas med böjda eller sicksacklinjer, representerar en spiral tråd.När el rinner genom spolen skapar den ett magnetfält.Denna enkla symbol låter ingenjörer snabbt upptäcka delar av en krets som lagrar energi i ett magnetfält eller hjälper till att filtrera signaler.Den enkla designen gör det lättare att förstå och arbeta med kretsar som involverar energilagring eller nuvarande kontroll.

Betydelse av transformatorns symbol

Transformatorer ritas med hjälp av två induktorsymboler bredvid varandra, ofta med parallella linjer mellan dem för att representera kärnan runt vilken spolarna är lindade.Denna symbol visar transformatorns huvudsakliga jobb: ändra spänningsnivåer med elektromagnetisk induktion.Kärnan är tillverkad av ett magnetiskt material som järn, hjälper till att stärka den magnetiska länken mellan spolarna.Transformatorens symbol kan det klart att enheten används för att justera spänningen eller hålla olika delar av kretsen separata, vilket är viktigt i kraftsystem.

Induktors schematiska symboler

Kretssymbol	Symbolidentifiering	Symbolbeskrivning
	Generisk fast induktor	Denna symbol står för en grundläggande fast induktor, även kallad en spole eller choke.Den har ett fast induktansvärde och fungerar genom att lagra energi i ett magnetfält.Fasta induktorer hjälper till att kontrollera flöde av ström, filtersignaler och minska brus genom att använda den lagrade energin i deras magnetfält.
	Variabel induktor	En variabel induktor är en enhet som kan Ändra dess induktans för att passa olika kretsbehov.Det används främst i radiofrekvenskretsar för att justera resonansfrekvensen för bättre signal kvalitet.Att ändra induktansen innebär ofta att flytta en kärna inuti spolen Det förändrar magnetfältet.
	Induktor med polaritet	Vissa induktorer har en prick på en terminal För att visa den föredragna riktningen för strömflödet.Denna märkning är viktig När du använder två induktorer tillsammans för att säkerställa korrekt magnetkoppling.Om Prickar är inriktade, induktorerna arbetar mer effektivt.
	Järnkärna	En järnkärna har en kärna gjord av Järn, ett material som lätt kan bära magnetisk energi.Detta gör Induktor bättre på att lagra magnetisk energi och ökar dess induktans.
	Ferritkärna	En ferritkärna induktor har en kärna tillverkad av ferrit eftersom det har användbara egenskaper.Ferrit kan hålla mer magnet energi på grund av dess höga magnetiska permeabilitet och dess låga elektriska Konduktivitet hjälper till att minska energiförluster från virvelströmmar.
	Variabel ferritkärna	En variabel ferritkärna induktor låter dig Justera induktansen genom att flytta ferritkärnan in eller ut ur spolen. Att vända kärnan i ökar induktansen, medan du drar ut den minskar det.Detta händer eftersom ferritmaterialet påverkar magnetfältet Inuti spolen: Mer kärna inne betyder starkare induktans och mindre kärna betyder svagare induktans.
	Förinställd ferritkärna	En förinställd ferritkärninduktor är en komponent med induktansen justeras en gång, antingen under tillverkningen eller När du först ställer in kretsen.Efter denna justering, induktansen förblir fast, vilket säkerställer stabil och pålitlig prestanda under regelbunden användning.
	Skärmad induktor	En skärmad induktor har en kärna som fångar dess magnetfält inuti, förhindrar att det läcker ut och påverkar Närliggande delar.Skölden blockerar också utanför elektromagnetiskt brus och hjälper Inductor presterar bättre i komplexa elektroniska system.
	Magnet på elektromagnet	En magnet är en rörformad trådspole Det producerar ett magnetfält när el rinner genom det.De Styrkan i detta fält beror på hur många gånger tråden är lindad, elektrisk ström och materialet inuti spolen.
	Elektromagnetisk avböjningsspole	En avböjningsspole är viktig för hur Cathode Ray Tubes (CRTS) fungerar.Det gör ett magnetfält som rör sig Elektronstråle.
	Bifilär induktor	En bifilar induktor tillverkas genom att slingra två Ledningar sida vid sida, med varje slinga av en tråd som matchar den andra.Om ledningar är lindade i motsatta riktningar, deras strömmar flyter i omvänd riktning, avbryta deras magnetfält och minska induktansen.
	Variometer	En variometer är en enhet som justeras induktans genom att flytta två anslutna spolar.Dessa spolar är ordnade i en serier och kan roteras eller glider relativt varandra.Induktansen är högst när båda spolarna möter på samma sätt och lägst när de möter motsatt anvisningar.
	Mättbar kärninduktor	En mättbar kärninduktor görs för att fylla dess kärna med magnetism.När detta händer blir det mindre effektivt på Blockering av AC -ström, vilket gör att mer ström kan flyta igenom.
	Elmotor	En elmotors induktor, vänder Elektrisk energi till mekanisk kraft genom elektromagnetisk induktion. Spolens design och material påverkar motorns effektivitet.Spolen genererar ett magnetfält som interagerar med rotorn för att göra motorn sikt.
	Analog fördröjningslinje	En analog fördröjningslinje bromsar en analog signal för att ändra tidpunkten.Det fungerar genom att göra signalen att resa långsammare Genom material som spiraltrådar, liknande hur en digital buffertförseningar signaler.
	Induktor	En tappad induktor är en spole med Anslutningspunkter, kallade kranar, längs tråden.Dessa kranar gör det möjligt för dig justera dess elektriska egenskaper, som impedans, utan att ändra design.

Transformator schematiska symboler

Kretssymbol	Symbolidentifiering	Symbolbeskrivning
	Luftkärntransformator	En luftkärnspänningstransformator för radio Frekvenser (RF) har två spolar kopplade av magnetism.Dessa spolar är lindade runt en icke-magnetisk kärna.Eftersom den inte använder en magnetkärna, Transformator undviker problem som energiförlust och mättnad som inträffar vid höga frekvenser.
	Järnkärntransformator	En järnkärntransformator är en typ av Enfasspänningstransformator som använder en kärna gjord av tunna skikt av järn att arbeta bättre.Den har två trådspolar, kallade lindningar, som är lindade runt kärnan.Järnkärnan hjälper till att rikta magnetfältet som skapas av lindningar, se till att elektrisk energi rör sig effektivt från en lindning till den andra.
	Krafttransformator	En enfase krafttransformator, ofta visas som två länkade cirklar i diagram.Dess huvudfunktion är att öka eller Minska spänningen, baserat på kraftnätets behov.
	Ferritkärntransformator	En ferrit-kärna transformator är en typ av transformator med två spolar lindade runt en kärna gjord av ferrit, a komprimerat material.Kärns speciella design minskar energiförlust och buller, Som de brummande ljudtransformatorerna ofta gör.
	Avtagande transformator	En enfas-nedgångsisolering transformator sänker spänningen från den primära lindningen till sekundären lindning.Detta händer eftersom den primära lindningen har fler trådvarv än den sekundära lindningen.Spänningsfallet beror på förhållandet mellan trådvarv.
	Stig-up-transformator	En enfas-step-up-isolering transformatorn ökar spänningen från primärsidan till en högre nivå på Sekundär sida.Spänningsförändringen beror på "svängförhållandet" eller hur dessa två uppsättningar av lindningar är anslutna.

Slutsats

Den här artikeln ger en tydlig förklaring av hur symbolerna för induktorer och transformatorer är kopplade till hur de fungerar i verkliga kretsar.Genom att förklara de olika typerna av induktorer och transformatorer hjälper det läsarna att bättre förstå diagram och grunderna för hur elektromagnetiska system fungerar inom elektronik.Denna kunskap är viktig för att förbättra hur enheter presterar och för att lösa problem i verkliga situationer.

Vanliga frågor [FAQ]

1. Vad används en induktor för?

En induktor kan lagra energi i ett magnetfält när el passerar genom den.Den här funktionen gör induktorer användbara för saker som filtreringssignaler, styrspänning och inställningskretsar.Till exempel, i kraftförsörjning, hjälper induktorer att jämna ut förändringar i strömmen och hålla spänningen stadig.I radiokretsar används de för att välja vissa frekvenser, hjälper till att ställa in på olika stationer.

2. Vad är den grundläggande induktorns enhet?

Den grundläggande mätenheten för en induktor är Henry (H).En induktor har en Henry när en strömförändring av en ampere per sekund inducerar en spänning på en volt över induktorn.

3. Hur representeras induktor?

En induktor representeras av en serie böjda linjer eller slingor som symboliserar trådspolen som utgör induktorn.Denna symboliska representation hjälper till att identifiera komponenten i kretsdiagram och skilja den från andra element som motstånd eller kondensatorer.

4. Vilka är de tre typerna av transformatorer?

Transformatorer kan klassificeras i tre huvudtyper baserat på deras syfte och konstruktion:

Steg-up transformator: Ökar spänningen från primär till sekundärspole, användbar i applikationer där en högre spänningsutgång behövs från en lägre spänningsingång.

Step-down-transformator: Minskar spänningen från primär till sekundärspole, som används i hushållsapparater för att omvandla hög nätspänning till lägre, säkrare nivåer.

Isoleringstransformator: Ger elektrisk isolering mellan de primära och sekundära spolarna utan att ändra spänningsnivån, vilket förbättrar säkerheten i känslig elektronik.

5. Vad är användningen av transformatorer?

Transformatorer används i elektriska system på grund av deras förmåga att ändra spänningsnivåer, vilket gör dem lämpliga för olika ändamål.Deras huvudfunktioner inkluderar spänningskontroll, hjälper till att upprätthålla en stabil spänning i kraftsystem för att förhindra skador på elektriska anordningar.De justerar impedansen och balanserar den mellan kretsar för att säkerställa effektiv kraftöverföring.Slutligen tillhandahåller transformatorer isolering genom att hålla kretsar åtskilda, minskar störningar och förbättrar säkerheten.

6. Vad är den grundläggande principen för transformator?

Den grundläggande principen för en transformator är elektromagnetisk induktion.Enkelt uttryckt fungerar en transformator genom att använda två trådspolar (primära och sekundära spolar) lindade runt en gemensam kärna.När en växelström flyter genom den primära spolen skapar den ett varierande magnetfält.Detta magnetfält inducerar en spänning i sekundärspolen.Förhållandet mellan spänningarna i primära och sekundära spolar är direkt proportionellt och förhållandet mellan antalet trådvarv i respektive spolar, vilket gör att transformatorn kan öka eller minska spänningen vid behov.
