LM358AP -symbol, basplan och pinout

Katalog

Introduktion till LM358AP

LM358AP är en dubbelkanalisk hög vinstfrekvenskompensationsförstärkare.Den består främst av två oberoende högförstärkningsfrekvenskompenserade operativa förstärkare som är utformade för att arbeta på enstaka eller dubbla förnödenheter över ett brett spänningsområde.Drift med dubbla förnödenheter är också möjlig om spänningsskillnaden mellan leveranserna är 3V till 32V och VCC är minst 1,5V över ingångens vanlig läge.OP -förstärkaren har ett temperaturdriftområde från 0 ° C till 70 ° C.Den använder bipolär teknik och innehåller 2 kanaler per chip.Det används huvudsakligen i DC -amplifieringsmoduler, sensorförstärkare och alla traditionella OP AMP -kretsar och möjliggör enklare implementering av dessa kretsar i enstaka tillförselspänningssystem.

Alternativ och ekvivalenter:

• LM358APE4

• LM358N/NOPB

• Lm358p

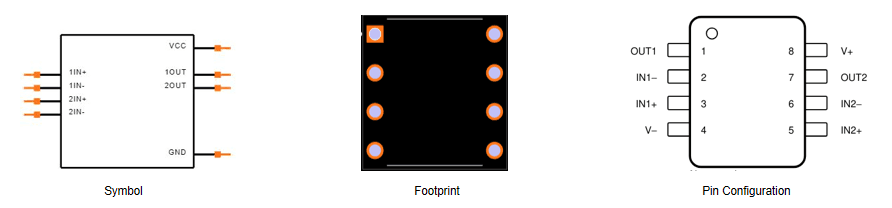

LM358AP -symbol, fotavtryck och stiftkonfiguration

Var används LM358AP?

• Elektroniska försäljningssystem

• Desktop PC och moderkort

• Luftkonditioneringsapparater inomhus och utomhus

• Brickor, torktumlare och kylskåp

• Strömförsörjning och mobila laddare

• Multifunktionsskrivare

• oavbruten strömförsörjning

• Merchant Network och Server Power Supply -enheter

• AC -inverterare, strängomvandlare, centrala inverterare och spänningsfrekvensenheter

• Motorstyrning: AC-induktion, borstad likström, borstlös DC, högspänning, lågspänning, permanentmagnet och stegmotor

Tekniska fördelar med LM358AP

Följande listar de tekniska fördelarna med LM358AP:

Kortslutning Skyddad utgång: LM358AP har en kortslutande skyddad utgång som skyddar förstärkaren från skador orsakade av kortslutning av utgången.Denna design förbättrar enhetens tillförlitlighet och hållbarhet.

Dual Op-AMP-design: LM358AP integrerar två oberoende op-amp-förstärkare, vilket innebär att den kan bearbeta två oberoende spänningsignaler samtidigt.Denna design gör kretsdesignen mer flexibel och kan tillgodose behoven hos mer komplexa kretsar.

Stor ingångsmotstånd: LM358AP har en hög ingångsmotstånd, vilket är mindre troligt att det påverkar signalkvaliteten när den är ansluten till externa kretsar.Detta gör att den kan ha bättre prestanda i signalförstärkning, filtrering och andra applikationer.

Bandbreddprodukt med hög vinst: LM358AP har en relativt stor vinstbandbreddprodukt, som kan ge stabil förstärkningsprestanda vid högre frekvenser.Detta gör att den kan fungera bra i applikationer som kräver behandling av högfrekventa signaler, såsom radar och kommunikation.

Låg effektförbrukning: LM358AP använder en lågeffektkonstruktion som upprätthåller minimal leverantörskonsumtion, oavsett matningsspänningsstorlek.Detta gör det mycket populärt i applikationer som kräver låg effektförbrukning, till exempel batteridrivna enheter och bärbar utrustning.

Det brett inmatningsområdet för vanligt läge: LM358AP: s ingångsintervall för vanligt läge innehåller negativa leveranser, vilket eliminerar behovet av externa förspänningskomponenter i många applikationer.Samtidigt inkluderar dess utgångsspänningsområde också den negativa matningsspänningen, vilket ytterligare ökar dess applikationsflexibilitet.

Bredspänningsområdet: LM358AP kan använda över ett brett utbud av matningsspänningar, vilket ger stabil prestanda jämfört med både enstaka och dubbla försörjningsspänningar.Detta gör att LM358AP är lämplig för en mängd olika strömförsörjningsmiljöer, särskilt när det gäller stora fluktuationer i matningsspänningen är dess prestanda särskilt bra.

Specifikationer för LM358AP

• Delstatus: aktiv

• Tillverkare: Texas Instruments

• Paket / fall: PDIP-8

• Förpackning: Rör

• Teknik: bipolär

• Slew rate: 300 mV/us

• Inmatning Bias Current: 100 Na

• Få bandbreddprodukt: 700 kHz

• Tillförselspänning: 3V ~ 32V

• Driftsförsörjningsström: 350 UA

• Driftstemperatur: 0 ° C ~ 70 ° C

• Common Mode avstötningsförhållande: 80 dB

• PIN -räkning: 8

• Monteringsstil: genom hål

• Antal kanaler: 2 kanal

• Längd/bredd/höjd: 9,81 mm/6,35 mm/4,57 mm

• Produktkategori: Operativa förstärkare - OP AMPS

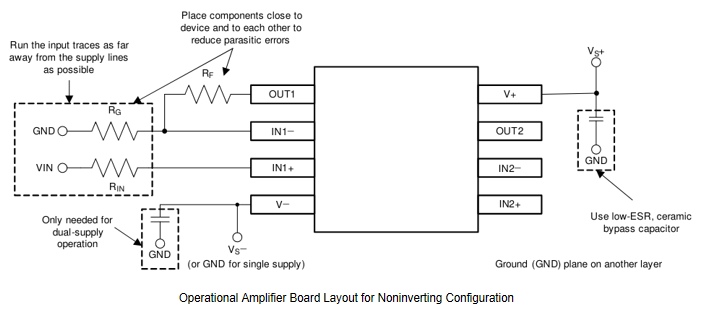

Layout av LM358AP

Layoutexempel

Layoutriktlinjer

För enhetens bästa operativa prestanda, använd bra PCB -layoutpraxis, inklusive:

Håll längden på ingångsspåren så kort som möjligt.Kom alltid ihåg att ingångsspåren är den mest känsliga delen av kretsen.

Placera de externa komponenterna så nära enheten som möjligt.Att hålla RF och RG nära den inverterande ingången minimerar parasitkapacitans.

För att minska parasitkopplingen, kör ingångsspåren så långt bort från tillförsel- eller utgångsspåren som möjligt.Om det inte är möjligt att hålla dem åtskilda är det mycket bättre att korsa det känsliga spåret vinkelrätt i motsats till parallellt med det bullriga spåret.

Tänk på en driven, lågimpedansskyddsring runt de kritiska spåren.En skyddsring kan avsevärt minska läckströmmar från närliggande spår som har olika potentialer.

Separat jordning för analoga och digitala delar av kretsar är en av de enklaste och mest effektiva metoderna för brusundertryckning.Ett eller flera lager på flerskikts -PCB ägnas vanligtvis till markplan.Ett markplan hjälper till att fördela värme och minskar EMI -brusupphämtning.Se till att fysiskt separera digitala och analoga grunder, uppmärksamma flödet av markströmmen.

Buller kan föröka sig till analoga kretsar genom kretsens kraftstift som helhet, liksom den operativa förstärkaren.Bypass-kondensatorer används för att minska det kopplade bruset genom att tillhandahålla lågimpedanskraftskällor lokala till de analoga kretsarna.

• Anslut låg-ESR, 0,1-μF keramisk bypass-kondensatorer mellan varje tillförselstift och mark, placerad så nära enheten som möjligt.En enda förbikopplingskondensator från V+ till mark är tillämplig för enstaka leveranser.

Försiktighetsåtgärder för att använda LM358AP

När vi använder LM358AP måste vi vara uppmärksamma på följande punkter för att säkerställa dess stabila och effektiva drift:

Statiska och dynamiska belastningar: utgångsförmågan för LM358AP -förstärkaren är begränsad av dess statiska och dynamiska belastningar.Därför, när vi använder LM358AP, måste vi ägna särskild uppmärksamhet åt dess lastning för att säkerställa optimal prestanda och undvika möjlig prestanda nedbrytning eller skada.

Kortslutningsskydd: Även om LM358AP-förstärkaren har utformats med kortslutningsskyddsförmåga i åtanke och kan tåla skador från oavsiktlig kortslutning i viss utsträckning, kan förlängd kortslutning fortfarande orsaka allvarliga skador på det.Därför, när vi använder LM358AP-förstärkaren, måste vi vara särskilt vaksamma och undvika långvariga kortslutningsförhållanden.

Frekvenssvar: LM358AP har en begränsad förstärkning av bandbreddprodukten.Detta innebär att i högfrekvensapplikationer kan dess prestanda vara något begränsade.Därför måste vi ägna särskild uppmärksamhet åt att matcha signalfrekvensen med den effektiva bandbredden för förstärkaren.

Tillförselspänning: Tillförselspänningsområdet för LM358AP är vanligtvis ± 3 V till ± 32 V. Vi måste se till att matningsspänningen ligger inom detta intervall och att de positiva och negativa matningsspänningarna är symmetriska.

Värmeavledning: Även om LM358AP kommer i ett litet paket, måste vi fortfarande vara oroliga för värmeavledning i applikationer med hög effekt.Om förstärkaren överhettas kan det orsaka nedbrytning av prestanda eller skador.

Ingångs- och utgångsintervall: Det är viktigt att förstå förstärkarens inmatningsområde och utgångsområdet.Dessa två parametrar definierar intervallet för signalnivåer som förstärkaren kan fungera korrekt.Överskridande av dessa intervall kan leda till onormalt förstärkare, nedbrutna prestanda och eventuellt till och med direkt skada på förstärkaren.

Vanliga frågor [FAQ]

1. Varför är operativa förstärkare viktiga?

Du kan tänka på OP -förstärkare som analog försäkring.Med en långvarig roll som en viktig byggsten i analoga kretsar hanterar OP AMP: er användbara funktioner som återkopplingskontroll, differentiering, tillägg, multiplikation och integration.

2. Kan LM358AP fungera vid höga temperaturer?

Ja, LM358AP är utformad för att fungera över ett brett temperaturområde, vanligtvis från -40 ° C till 125 ° C, vilket gör den lämplig för användning i industriella och bilapplikationer.

3. Vilka är de typiska tillämpningarna av LM358AP?

LM358AP används vanligtvis i olika analoga kretsar, såsom spänningsföljare, integratorer, differentierare, aktiva filter och instrumenteringsförstärkare.Det är också lämpligt för batteridrivna applikationer på grund av dess låga effektförbrukning.
