Shuntmotstånd: vad är det och hur fungerar det?

Ett shuntmotstånd hjälper dig att mäta elektrisk ström genom att förvandla den till ett litet läsbart spänningsfall.I den här guiden lär du dig vad ett shuntmotstånd är, hur det är byggt och hur det fungerar i kretsar.Du kommer också att se de olika typerna som är tillgängliga och hur du använder dem med verktyg som multimetrar, oscilloskop, voltmetrar och amperetrar.I slutet kommer du att förstå hur shuntmotstånd gör strömmätning enkel, exakt och pålitlig.

Katalog

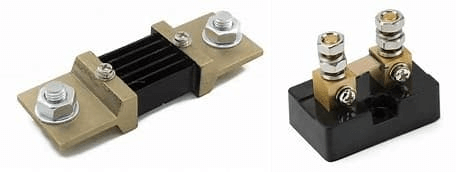

Figur 1. Exempel på shuntmotstånd

Vad är ett shuntmotstånd?

Ett shuntmotstånd, även kallat ett strömavkänningsmotstånd, är en precisionskomponent utformad för att mäta elektrisk ström genom att producera ett litet, proportionellt spänningsfall.Den är placerad i serie med lasten så att all ström flyter genom den.När ström passerar, genererar motståndet en spänning som följer Ohms lag (V = I × R).

Shuntmotstånd används ofta i batterihanteringssystem (BMS), motorstyrenheter, effektövervakning och energimätningskretsar.De tillhandahåller ett tillförlitligt och linjärt sätt att omvandla ström till en mätbar spänningssignal för precisionsströmavkänning i både analog och digital elektronik.

Struktur för ett shuntmotstånd

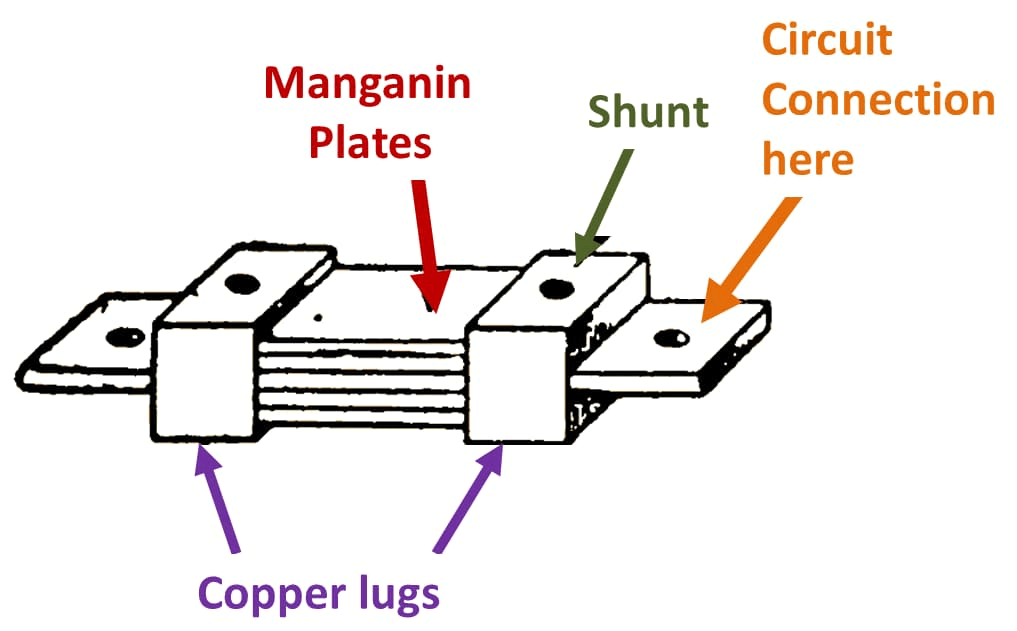

Figur 2. Struktur för ett shuntmotstånd

Strukturen hos ett shuntmotstånd är konstruerad för mekanisk styrka, termisk stabilitet och hög mätprecision.Dess konstruktion gör att den kan hantera stora strömmar samtidigt som motståndet hålls nästan konstant under föränderliga temperatur- och belastningsförhållanden.

En typisk shunt består av tre huvudsektioner: manganinplattor, kopparklackar och det resistiva elementet.

• Manganinplattor utgör hjärtat i motståndet.Denna legering (koppar, mangan, nickel) är vald för sin låga temperaturmotståndskoefficient (TCR), vilket säkerställer noggrannhet även under kraftig ström.

• Kopparklackar är fästa i båda ändar för att ansluta shunten till huvudkretsen.De har utmärkt ledningsförmåga och låg termisk EMF, vilket hjälper till att upprätthålla en ren spänningsmätning.

• Mellan dessa klackar ligger det resistiva shuntelementet, den del där det faktiska spänningsfallet inträffar.Denna spänning avkänns mellan två exakta terminaler och skickas till en mätanordning som en amperemeter eller ADC.

Hur fungerar ett shuntmotstånd?

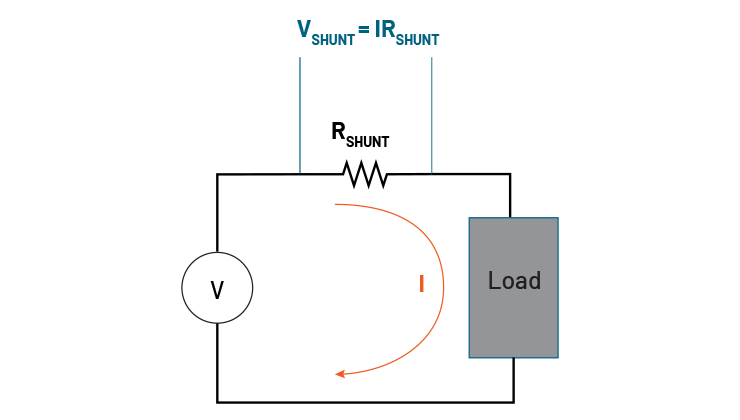

Figur 3. Arbetsprincip för ett shuntmotstånd

Arbetsprincipen för ett shuntmotstånd är enkel och baserad direkt på Ohms lag.När den placeras i serie med lasten flyter samma ström genom båda.Motståndet genererar ett litet spänningsfall över sina terminaler, betecknat som V_SHUNT = I × R_SHUNT

Detta spänningsfall är för litet för att påverka kretsens funktion men tillräckligt stort för att kunna mätas.De avkänningsledningar som är anslutna över shunten tar upp denna spänning och levererar den till en mätkrets (som en ADC eller förstärkare).Den uppmätta spänningen omvandlas sedan matematiskt till ström med hjälp av det kända resistansvärdet.Eftersom shuntens motstånd är fast och linjärt förblir förhållandet mellan ström och spänning konsekvent.Denna metod är att föredra i strömförsörjning, batterianalysatorer och energimätare.

Jämförelse av shunttyper

Specifikation	Fixat Shuntmotstånd	Justerbar Shuntmotstånd	Ytmonterad (SMD) Shuntmotstånd	Genomgående hål Shuntmotstånd	Wire-Wound Shuntmotstånd	Metall-Strip Shuntmotstånd
Konstruktion Typ	Solid resistivt element	Trimmbar resistiv väg	Tunn metall eller film på keramik	Tråd eller listelement med ledningar	Precision lindad tråd på kärnan	Solid metallegeringsremsa
Motstånd Räckvidd	1 mΩ – 1 Ω	10 mΩ – 100 Ω (justerbar)	0,5 mΩ – 1 Ω	1 mΩ – 10 Ω	1 mΩ – 100 Ω	0,1 mΩ – 10 mΩ
Tolerans	±1 % till ±5 %	±0,5 % (efter trimning)	±0,1 % till ±1 %	±1 % till ±5 %	±0,1 % till ±1 %	±0,1 % till ±0,5 %
Temperatur Koefficient (TCR)	50 – 200 ppm/°C	25 – 150 ppm/°C	25 – 100 ppm/°C	50 – 200 ppm/°C	5 – 50 ppm/°C	<20 ppm/°C
Kraft Betyg	0,25 W – 5 W	0,25 W – 2 W	0,125 W – 3 W	0,5 W – 10 W	1 W – 50 W	1 W – 36 W
Noggrannhet	Medium	Justerbar hög	Hög	Medium	Mycket hög	Mycket hög
Stabilitet	Måttlig	Justerbar över tid	Utmärkt	Bra	Utmärkt	Utmärkt
Montering Typ	PCB / Chassi	PCB	PCB (SMD)	PCB / Panel	Panel / PCB	PCB / Bussbar
Storlek / Formfaktor	Medium	Medium	Mycket liten	Större	Skrymmande	Kompakt / låg profil
Frekvens Svar	Måttlig	Måttlig	Hög	Låg att moderera	Låg	Mycket hög
Induktans	Låg	Låg	Mycket låg	Måttlig	Högre (på grund av trådlindning)	Extremt låg
Kostnad Nivå	Låg	Medium	Medium	Medium	Hög	Medium
Vanligt Material	Metall film, legering	Kol eller metallfilm	NiCr eller manganin	Legering tråd	Manganin / Constantan tråd	Koppar-manganin legering
Ansökningar	Kraft övervakning, DC-avkänning	Kalibrering, labbinstrument	Aktuell avkänning i kompakta kretsar	Industriellt kraftkort	Precision strömmätning	Automotive och kraftmoduler
Fördelar	Enkelt, billigt	Justerbar noggrannhet	Kompakt, lågt ljud	Hög krafthantering	Mycket exakt, stabil	Hög ström, låg TCR

Instrument och strömmätning med shuntmotstånd

Olika instrument använder shuntmotstånd på specifika sätt för att mäta ström exakt.Följande exempel beskriver varje mätmetod och shuntens roll i varje uppsättning.

Mätning av ström med en digital multimeter

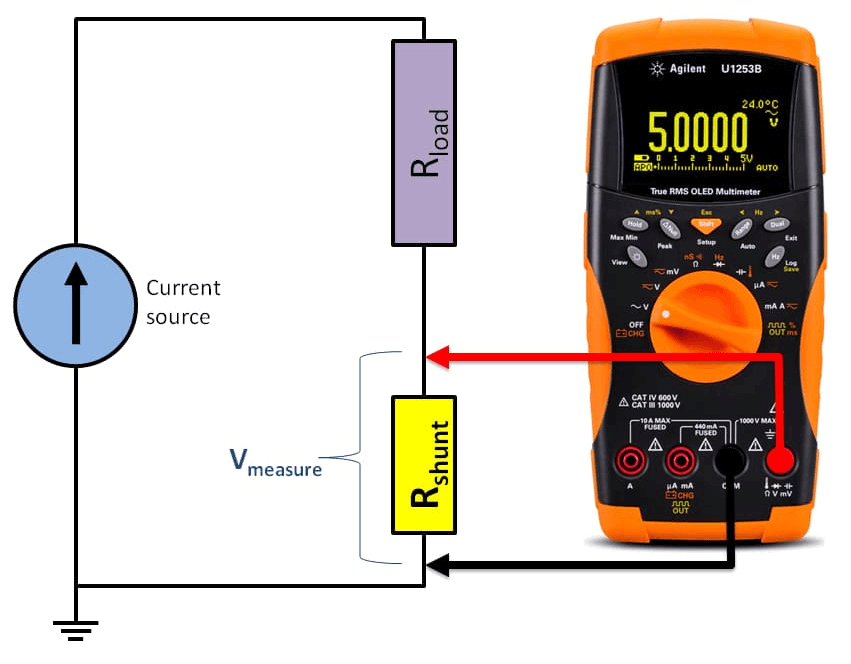

Figur 4. Mätning av ström med en digital multimeter

I denna metod mäter en digital multimeter (DMM) spänningsfallet över shuntmotståndet (Rshunt).Multimeterns sonder är anslutna direkt till shuntterminalerna.När ström passerar, omvandlas den genererade spänningen av DMM till en strömavläsning med formeln I = V/R.Denna inställning är idealisk för DC- och lågfrekventa AC-strömmätningar, vilket ger snabba och exakta avläsningar med minimal installationsansträngning.

Mätning av ström med ett oscilloskop

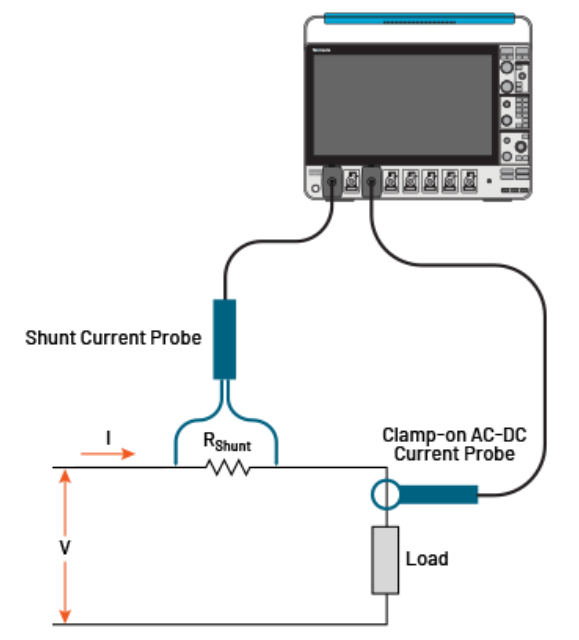

Figur 5. Mätning av ström med ett oscilloskop

Ett oscilloskop ger en bild av den aktuella vågformen.Shuntmotståndet placeras i serie med lasten och oscilloskopsonderna mäter spänningsfallet över den.Den resulterande vågformen avslöjar strömförändringar över tid, transienter och AC-rippelegenskaper.Denna metod används ofta för att byta strömförsörjning, motordrifter och pulskretsar där strömbeteendet förändras dynamiskt.

Mätning av ström med en voltmeter

Figur 6. Mätning av ström med en voltmeter

Vid användning av en voltmeter kopplas den parallellt med shuntmotståndet.Den lilla uppmätta spänningen motsvarar direkt strömmen som flyter genom motståndet.Genom att veta det exakta motståndet kan strömmen beräknas.Den här metoden är enkel, prisvärd och lämplig för kretsar där strömmen förblir konstant, som likströmsmätning eller batteritestinställningar.

Mätning av ström med en amperemeter

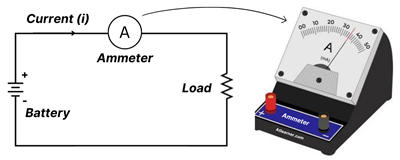

Figur 7. Mätning av ström med en amperemeter

En amperemeter är en voltmeter kombinerad med ett internt shuntmotstånd.När den sätts i serie med lasten låter den det mesta av strömmen passera genom shunten medan en liten del av spänningen driver mätardisplayen.Denna metod är bekväm för likströmsavläsningar i laboratorie- och utbildningsexperiment.Shunten säkerställer noggranna avläsningar med försumbart spänningsfall och minimal interferens med kretsen.

Fördelar med att använda ett shuntmotstånd

• Hög mätnoggrannhet för både AC- och DC-strömmar

• Enkel och billig konstruktion

• Linjärt och förutsägbart spänning-strömförhållande

• Pålitlig prestanda under tuffa förhållanden

• Lätt att integrera i analoga och digitala övervakningssystem

Nackdelar med att använda ett shuntmotstånd

• Värmeutveckling vid höga strömnivåer

• Liten men oundviklig effektförlust på grund av spänningsfall

• Noggrannheten kan glida över tiden utan kalibrering

• Begränsad effektivitet vid mycket höga frekvenser

• Kräver temperaturkompensation för precisionsarbete

Slutsats

Shuntmotstånd är viktiga i elektriska mätsystem eftersom de ger ett enkelt och exakt sätt att mäta ström.Deras exakta design och stabila prestanda gör dem användbara i både analoga och digitala kretsar.Även om de fungerar tillförlitligt och bibehåller god linjäritet, bör du överväga frågor som värmeuppbyggnad och kalibreringsdrift.Sammantaget är shuntmotstånd ett pålitligt och effektivt alternativ för noggrann strömmätning i många applikationer.
