SINAD: Definition, formel och mätguide

I den här artikeln kommer du att lära dig vad SINAD mäter och hur den utvärderar övergripande signalkvalitet genom att ta hänsyn till både brus och distorsion.Du kommer att se hur mätprocessen fungerar, från att applicera en ren testton till att separera oönskade komponenter och konvertera resultaten till decibel.Du kommer också att förstå hur SINAD skiljer sig från SNR, THD och ENOB.Dessutom beskriver artikeln var SINAD vanligtvis används i kommunikations-, ljud- och elektroniska system.

Katalog

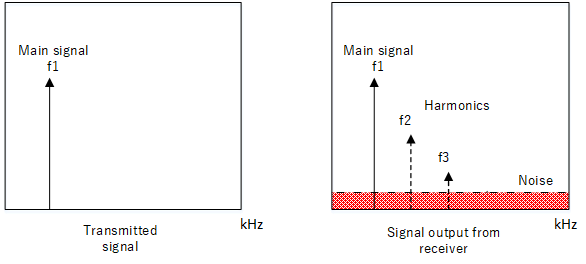

Figur 1. SINAD-signaljämförelsediagram

Vad är SINAD?

SINAD (Signal-to-Noise and Distortion ratio) mäter renheten hos en signal genom att jämföra den önskade utsignalen med det kombinerade bruset och distorsionen som introduceras av en enhet eller mottagare.Som visas i figuren innehåller en ren sänd signal endast huvudtonen, medan den mottagna utsignalen ofta innehåller övertoner och bakgrundsbrus som minskar den övergripande signalens klarhet.Uttryckt i decibel (dB) ger SINAD ett exakt sätt att utvärdera signalkvalitet, mottagarkänslighet och prestanda hos kommunikations- och ljudsystem.

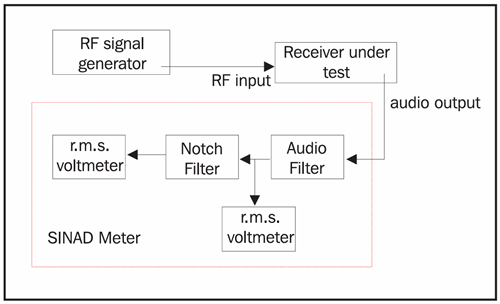

SINAD Mätsystem Diagram

Figur 2. Diagram för SINAD mätsystem

Diagrammet ovan illustrerar en standard SINAD-mätuppsättning, som visar hur varje steg behandlar signalen under testning.En typisk SINAD-mätuppsättning inkluderar:

• Signalgenerator – Ger en ren referenston

• Enhet under test (DUT) – Vanligtvis en radiomottagare, förstärkare eller ADC

• Bandpass- eller notchfilter – Isolerar eller tar bort frekvensen

• Ljudanalysator / SINAD-mätare – Mäter totalt brus och distorsion

• Utdataövervakning – Verifierar signaleffekt under testning

SINAD-formeln

Standardekvationen för SINAD är:

Var:

• Signal – Önskad ton

• Buller – Bakgrunds- eller termiskt brus

• Distorsion – Övertoner och olinjäriteter

Vissa analysatorer använder en effektbaserad form:

En hög SINAD innebär att brus och distorsion endast representerar en liten del av den totala uteffekten, vilket återspeglar bättre systemprestanda.

Hur fungerar SINAD?

SINAD fungerar genom att mäta hur mycket oönskat brus och distorsion som uppstår vid sidan av en ren signal efter att den passerat genom en enhet eller mottagare.För att starta injiceras en ren testton i enheten som testas (DUT), vilket säkerställer att alla ändringar i utsignalen kommer från själva systemet.Analysatorn undersöker sedan utgångsspektrumet och identifierar signalen, eventuell övertonsdistorsion och bredbandsbrus som introduceras av elektroniken.

Därefter tar ett hackfilter eller en digital algoritm bort tonen och lämnar bara brus och distorsionskomponenter bakom sig.Detta filtrerade resultat visar hur mycket den ursprungliga signalen har försämrats när den rörde sig genom systemet.Slutligen jämför analysatorn det återstående bruset + distorsionen med den totala utsignalen för att beräkna SINAD-värdet i decibel (dB).

Eftersom SINAD står för både brus och alla former av distorsion, erbjuder den en realistisk och heltäckande bild av sann signalkvalitet.Detta gör det värdefullt för att utvärdera mottagarens känslighet, ljudtrohet och den dynamiska prestandan hos ADC:er och annan kommunikations- eller signalbehandlingsutrustning.

Hur mäts SINAD?

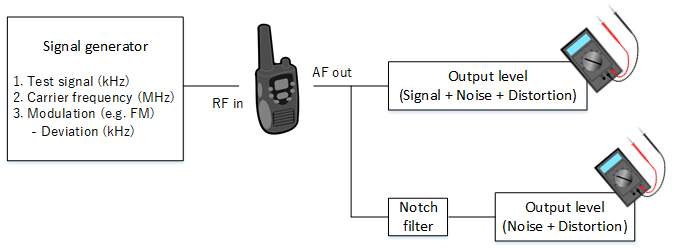

Efter att ha förstått hur SINAD fungerar är nästa steg att undersöka hur SINAD mäts i praktiken.Figuren nedan illustrerar en typisk SINAD-mätuppsättning och visar hur signalen rör sig genom varje steg i utrustningen.

Figur 3. SINAD-mätblockdiagram

Steg 1: Applicera en känd testton

Du börjar SINAD-mätningen genom att mata in en ren, känd testsignal från din signalgenerator till mottagaren.Detta är vanligtvis en 1 kHz-ton för ljudtestning eller en modulerad RF-bärare för kommunikationssystem.Genom att använda en kontrollerad ingång säkerställer du att eventuellt brus eller distorsion du mäter senare kommer från enheten som testas (DUT) och inte från källan.

Steg 2: Fånga utsignalen

När testsignalen passerar genom mottagaren mäter du hela utsignalen, som inkluderar huvudsignalen, harmonisk distorsion och eventuellt termiskt eller elektriskt brus som läggs till av kretsen.Detta ger dig en tydlig bild av hur mottagaren ändrar den ursprungliga tonen och låter SINAD-mätaren upptäcka intermodulation och andra oönskade komponenter.I diagrammet motsvarar detta mätvägen "Signal + Noise + Distortion".

Steg 3: Ta bort tonen

För att isolera brus och distorsion dirigerar du utgången genom ett hackfilter som tar bort huvudtesttonen.Filtret dämpar kraftigt frekvensen samtidigt som oönskade komponenter lämnas orörda.Detta ger dig en ren mätning av endast brus + distorsion, som visas i den andra vägen i diagrammet.

Steg 4: Beräkna SINAD-förhållandet

Med båda mätningarna infångade kan du nu jämföra brus + distorsionsnivån mot hela utsignalen som innehåller Signal + brus + distorsion.Denna jämförelse visar hur mycket av mottagarens utsignal som är ren, användbar signal jämfört med oönskade artefakter.Om brus och distorsion är hög, sjunker SINAD-värdet, vilket indikerar lägre signalkvalitet.

Steg 5: Konvertera resultatet till decibel

Slutligen omvandlar du SINAD-förhållandet till decibel (dB) för att göra det lättare att jämföra prestanda mellan olika system.Genom att använda dB kan du snabbt bedöma mottagarens känslighet, ljudets klarhet och enhetens övergripande prestanda.Ett högre SINAD-värde betyder att ditt system levererar bättre signalrenhet med lägre distorsion.

Problem som påverkar SINAD

Flera faktorer kan minska SINADs prestanda:

• Elektriskt brus (termiskt brus, EMI, interferens)

• Harmonisk distorsion från förstärkare eller ADC-olinjäritet

• Fasbrus i RF-oscillatorer

• Otillräcklig filtrering i mottagare

• Jordnings- och skärmningsproblem

• Bandbreddsbegränsningar

• Impedansfelmatchning

SINAD vs SNR vs THD vs ENOB

SINAD, SNR, THD och ENOB är relaterade mätningar, men var och en beskriver signalkvaliteten på olika sätt.Att förstå deras skillnader gör det lättare att veta vilket mått som ska användas för testning eller analys.Tabellen nedan sammanfattar hur de jämförs.

Aspekt	SINAD	SNR	THD	ENOB
Definition	Förhållande av signal till kombinerat brus och distorsion	Förhållande endast av signal till brus	Förhållande av övertoner till grundläggande	Effektiv resolution härledd från SINAD
Primär Fokusera	Totalt dynamisk prestanda	Buller renhet	Linjäritet och harmonisk distorsion	Realistiskt bitprestanda
Utgång Enhet	dB	dB	dB eller %	Bits
Analys Bandbredd	Hela spektralt innehåll utom DC	Buller endast band	Harmonisk frekvenser	Baserat på SINAD-bandbredd
Buller Inkludering	Ja	Ja	Nej	Indirekt
Distorsion Inkludering	Alla typer	Inga	Övertoner	Indirekt
Mätning Metod	FFT med brus + distorsionsextraktion	FFT exklusive övertoner	FFT mäta harmoniska amplituder	Beräknat med hjälp av formel
Obligatoriskt Testsignal	Ren ton nära full skala	Samma ton som SINAD	Ren sinus	Följer SINAD test
Obligatoriskt Instrumentering	Högupplöst FFT analysator	Spektrum analysator eller ADC FFT	Harmonisk mätinställning	Miniräknare endast
Ansökningar	ADC/DAC validering, RF-mottagare, ljud	Låg ljudnivå förstärkartestning, ADC-brusgolv	Förstärkare linjäritet, ljudrenhet	Omvandlare urval och designbudgetering

Tillämpningar av SINAD

RF och trådlös kommunikation

SINAD används ofta i RF och trådlösa system för att utvärdera hur väl en mottagare kan upptäcka svaga signaler.Det hjälper till att bestämma mottagarens känslighet genom att visa hur mycket brus och distorsion som finns efter demodulering.Detta gör SINAD till ett nyckelmått för att bedöma övergripande RF-prestanda i miljöer.

ADC- och DAC-karakterisering

Många använder SINAD för att kontrollera linjäriteten och noggrannheten hos ADC:er och DAC:er under testning.Den visar hur mycket brus och distorsion som påverkar omvandlarens uteffekt.Genom att analysera SINAD kan du bestämma enhetens verkliga användbara upplösning.

Test av ljudutrustning

SINAD mäter klarheten och renheten hos ljudsignaler i utrustning som förstärkare, mixare och inspelningsenheter.Den lyfter fram oönskad distorsion och bakgrundsljud som påverkar ljudkvaliteten.Med detta mått kan du verifiera att ljudsystem levererar ren och korrekt utdata.

Elektronisk systemdesign

SINAD hjälper till att identifiera problem med filtrering, jordning och skärmning inom elektroniska kretsar.Genom att analysera signalkvaliteten kan den optimera layouten och minska oönskade störningar.Detta säkerställer mer stabil och pålitlig systemprestanda under drift.

Kalibrering av mätutrustning

SINAD används för att bekräfta att analysatorer, radioapparater och testinstrument fungerar inom sin specificerade noggrannhet.Den verifierar att brus- och distorsionsnivåerna håller sig inom acceptabla gränser.Regelbunden kalibrering med SINAD säkerställer konsekventa och pålitliga mätresultat.

Slutsats

SINAD fungerar som en omfattande indikator på signalkvalitet eftersom den står för både brus och distorsion i en enda mätning.De detaljerade stegen i processen visar hur ett system modifierar en ren ingång och hur dessa förändringar påverkar prestandan.Dess jämförelse med andra mätvärden klargör det specifika värdet SINAD ger vid utvärdering av dynamiskt beteende.De olika applikationerna visar dess betydelse för testning, kalibrering och design av tillförlitliga elektroniska system.
