Triangulär vågform

Triangulära vågformer är ett grundläggande koncept inom elektronik och signalbehandling, känt för sin raka linje stigning och fall, balanserad form och skarpa toppar.Till skillnad från andra vågformer som sinus eller fyrkantiga vågor, har triangulära vågformer specialfunktioner som gör dem särskilt användbara i olika uppgifter, från att skapa musik till design av elektroniska kretsar.Den här artikeln undersöker egenskaperna, hur de görs och var de används, vilket ger en tydlig förståelse för varför denna speciella vågform vanligtvis används inom både tekniska och kreativa områden.

Katalog

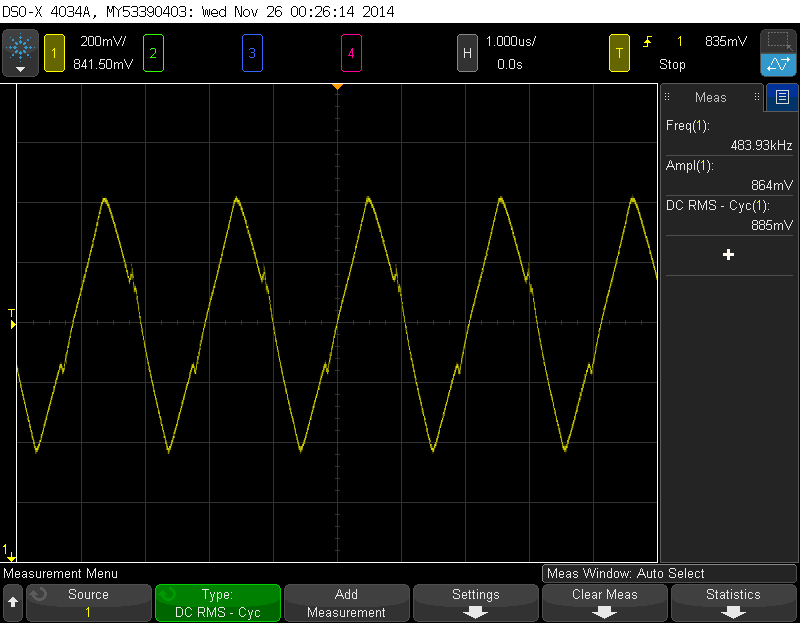

Bild 1: Triangulär vågformsdisplay på ett oscilloskop

Förstå strukturen hos triangulära vågformer

En triangulär vågform är en typ av signal som ofta används i elektronik och signalbehandling.Den har en form som stiger och faller i raka linjer och skapar en serie skarpa, spetsiga toppar.Denna vågform har några huvudfunktioner som gör det annorlunda än andra typer av vågformer.Låt oss utforska dessa funktioner på enkla termer.

Linjär stigning och fall

En av de mest märkbara sakerna med en triangulär vågform är hur den rör sig upp och ner i en rak linje.Till skillnad från vågformer som sinusvågor, som har släta och böjda övergångar, har en triangulär vågform en rak, till och med lutning när den stiger till sin topp och sedan faller ner.Detta innebär att ökningen och minskningen av spänningen (eller ström) inträffar i en stadig, oföränderlig hastighet.På grund av detta ser vågformen skarp och vinklad ut, med spetsiga toppar istället för rundade.

Symmetri

En triangulär vågform har vanligtvis en balanserad form, vilket innebär att det tar samma tid att stiga upp från den lägsta punkten till den högsta punkten eftersom den gör att falla ner igen.Denna balans skapar vad som kallas en 50% -cykel, vilket innebär att vågformen spenderar en lika lång tid att gå upp när den kommer ner.Denna jämnhet är till hjälp i situationer där du behöver en vågform som uppträder på ett konsekvent och förutsägbart sätt, till exempel att skapa ljudvågor eller kontrollera tidpunkten i elektroniska kretsar.

Frekvens

Frekvensen för en triangulär vågform är hur ofta vågformen upprepar sig på en sekund.Du kan tänka på en full cykel som börjar från den lägsta punkten, stiger till den högsta punkten och sedan faller tillbaka till den lägsta punkten igen.Frekvens mäts i Hertz (Hz), där en Hertz är lika med en komplett cykel per sekund.Om frekvensen är högre, upprepar vågformen snabbare, vilket leder till ett mönster med fler toppar och dalar på kortare tid.Detta kan påverka hur vågformen fungerar i elektroniska kretsar, särskilt i saker som ljudsyntes, där kontroll av frekvensen är viktig för att få rätt ljud.

Amplitud

Amplitud är höjden på den triangulära vågformen, mätt från mittlinjen (kallad nolllinjen) till toppen.Denna topp är den högsta punkten som vågformen når, och den representerar den maximala spänningen eller strömmen vågformen kan producera.Amplituden är ett mått på hur stark eller kraftfull vågformen är, och den påverkar den energi den bär.I saker som signalbehandling kan amplituden hos en triangulär vågform bestämma hur mycket effekt signalen har och hur effektivt den kan driva elektroniska komponenter eller system.

Symmetriska kontra icke-symmetriska triangulära vågformer

Triangulära vågformer är former där signalen stiger och faller på ett rakt, jämnt sätt.Vanligtvis är dessa vågformer symmetriska, vilket innebär att tiden det tar för signalen att gå upp är densamma som tiden det tar att komma ner.Detta skapar en balanserad form, där båda sidor av vågformen är spegelbilder av varandra.

Triangulära vågformer kan emellertid också vara icke-symmetriska, där tiderna för stigning och fall är olika.I dessa fall kan den ena sidan av vågformen gå upp eller ner snabbare än den andra, vilket leder till en ojämn form.Om skillnaden mellan stigningen och falltiderna är stor, kan vågformen börja se ut som ett sågtandmönster, med ena sidan är mycket brantare än den andra.

Skillnaden mellan symmetriska och icke-symmetriska triangulära vågformer är användbar i situationer där tidpunkten för hur signaländringarna måste kontrolleras på ett specifikt sätt.Detta möjliggör att justera formen på vågformen för att matcha särskilda behov i olika applikationer.

Generera triangulära vågformer

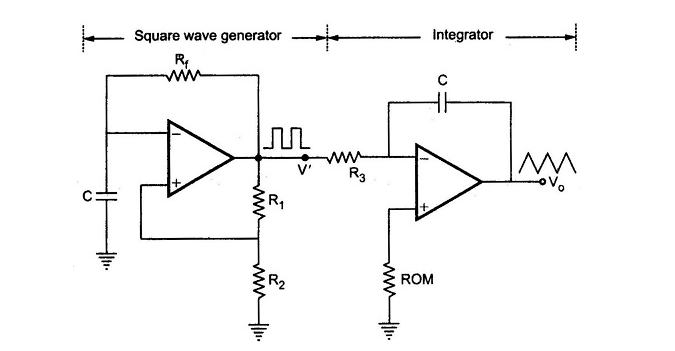

Bild 2: Kretsdiagram för att generera triangulär vågform

Att skapa en triangulär vågform görs med en enkel elektronisk krets som kallas en integrator, som vanligtvis inkluderar en operativ förstärkare eller op-amp.Processen börjar med en fyrkantig våg, som är en typ av signal som snabbt förskjuts mellan höga och lågspänningsnivåer.Integratorkretsen förvandlar sedan denna fyrkantiga våg till en triangulär vågform.

Först används en fyrkantig våg med en viss frekvens (hur ofta den upprepas) och amplitud (spänningens höjd eller styrka) som startsignal.Integratorn reagerar på denna fyrkantiga våg genom att producera en rampliknande utgång.När kvadratvågen är på hög spänningsnivå ökar integratorens utgång gradvis.När kvadratvågen sjunker till en lågspänningsnivå minskar utgången gradvis.

Integratorns jobb är att byta fyrkantig våg till en triangulär vågform.Den hastighet med vilken den triangulära vågformen stiger och faller beror på amplituden på ingångstorget och den specifika utformningen av integratorkretsen, inklusive värdena på motstånd och kondensatorer som används.

Den triangulära vågformen har samma frekvens som den fyrkantiga vågen som matades in i kretsen, men dess höjd och branthet påverkas av insignalen och hur integratorn är inställd.Denna teknik är användbar vid elektronisk signalbehandling eftersom den möjliggör skapandet av vågformer som kan justeras för olika ändamål, till exempel i vågformgeneratorer och ljudsyntes, se till att de fungerar smidigt med andra signaler i ett system.

Matematisk representation av triangulära vågformer

Den triangulära vågformen är en typ av signal som ofta används i elektronik och signalbehandling.Det kan beskrivas med hjälp av en matematisk metod som kallas en Fourier -serie, som bryter vågformen ner till en summa av sinusvågor.Var och en av dessa sinusvågor representerar en annan frekvens, känd som en harmonisk.

Formeln för en triangulär vågform är:

Låt oss gå igenom vad varje del av denna formel betyder:

Representerar den triangulära vågformen när den förändras över tiden TTT.

visar att serien är en summa som börjar med och fortsätter utan slut.Denna kontinuerliga summa hjälper oss att matcha formen på den triangulära vågformen.

vänder skylten för varje termin i serien.Denna flip behövs för att se till att varje harmonisk våg justerar korrekt för att bilda den triangulära formen.

Påpekar vilken harmoniska vi har att göra med.Endast de udda numrerade övertonerna (1: a, 3: e, 5: e, etc.) ingår i vågformen.Detta betyder för , den första harmoniken (huvudfrekvensen) ingår;för , den tredje harmoniken läggs till, och så vidare.

berättar hur stor varje harmonisk våg är.Storleken på varje harmonisk våg blir mindre när det harmoniska antalet ökar.Denna krympande effekt gör den triangulära vågformen mjukare och mer gradvis än en fyrkantig våg.

är sinusvågen för varje harmonisk, där F är vågformens huvudfrekvens.

Den triangulära vågformen är byggd av dessa udda numrerade harmonier, där varje harmonisk blir mindre när det harmoniska antalet ökar.Denna specifika inställning av harmonik och deras storlekar ger den triangulära vågformen dess stadiga stigning och fall, och skiljer den från andra typer av vågformer som fyrkantiga vågor eller sågtandvågor, som har olika harmoniska mönster.

Omvandling av triangulär våg till sinusvågor

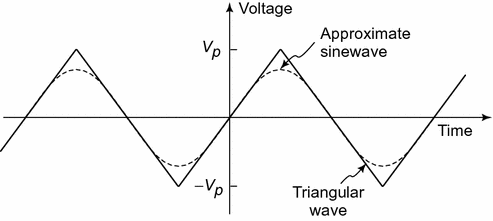

Bild 3: Omvandling av triangulär våg till sinusvåg

En triangulär vågform kan ändras till en sinusvåg genom att använda en process som mjukar sina skarpa kanter.Detta görs genom att skicka den triangulära vågformen genom en speciell krets som består av dioder och motstånd.Dioder är elektroniska komponenter som gör det möjligt för elektricitet att flyta i en riktning, medan motstånd begränsar flödet av elektrisk ström.När den triangulära vågformen går igenom denna krets, jämnar dioderna ut de vassa topparna och dalarna, vilket gör dem mer rundade.Motståndet hjälper till att ytterligare jämna ut vågformen och förvandla de raka linjerna i den triangulära vågen till den böjda formen på en sinusvåg.Detta resulterar i en vågform som ser mycket mer ut som den smidiga, kontinuerliga kurvan för en sinusvåg, som ofta behövs i många typer av elektronisk utrustning där smidiga signaler är bättre.

Särskilja triangulära vågformer från andra vågformer

Triangulära vågformer har en unik form som gör att de sticker ut från andra vanliga vågformer som sinusvågor och fyrkantiga vågor.Att förstå dessa skillnader kan hjälpa dig att känna igen och använda dessa vågformer mer effektivt i olika applikationer, till exempel signalbehandling och elektronik.

Triangulära vågor kontra sinusvågor

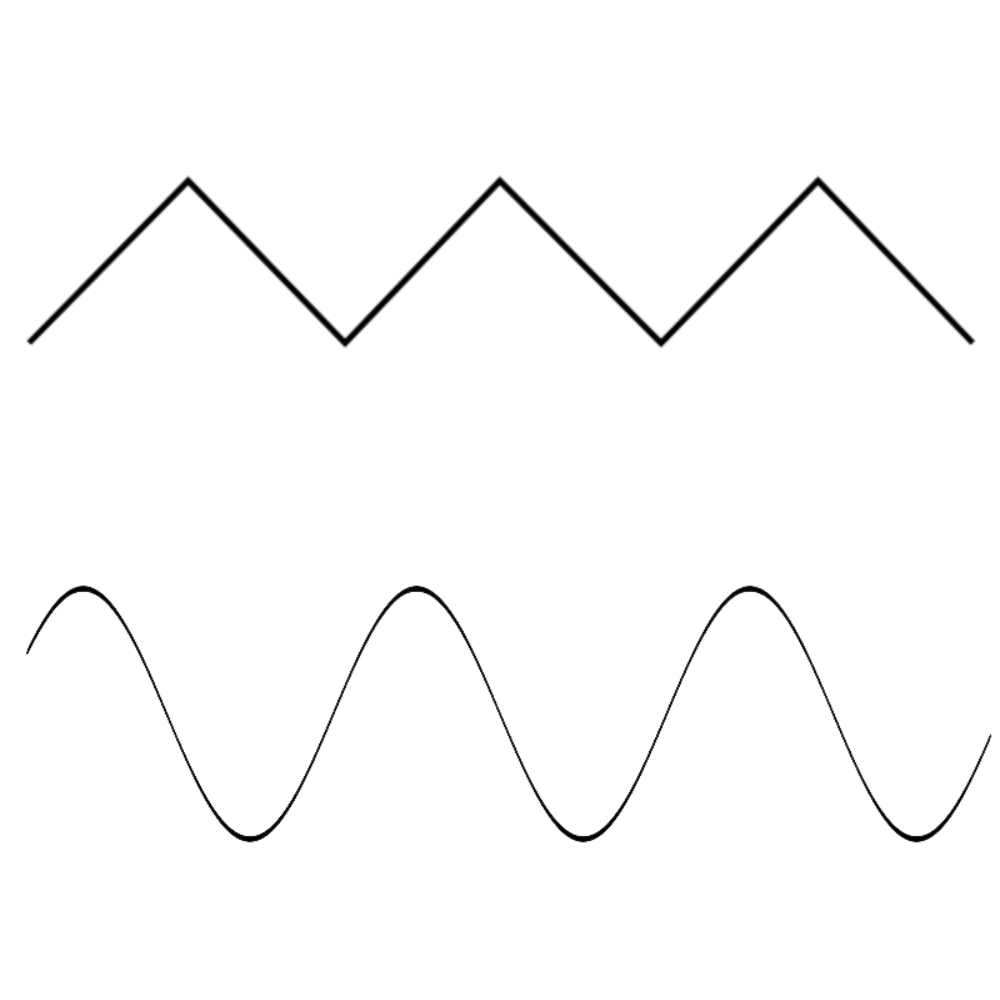

Bild 4: sinusvåg och triangulär våg

Sinvågor är välkända för sina släta, flödande kurvor som stiger och faller i en mild, kontinuerlig rörelse.Lutningen, eller kurvens branthet, förändras gradvis genom vågformen, vilket ger det ett rundat utseende.Å andra sidan uppträder triangulära vågor annorlunda.I stället för att böja sig smidigt har en triangulär våg raka, sneda linjer som stiger och faller i en jämn takt.Dessa raka linjer skapar skarpa, spetsiga toppar, vilket gör att vågformen ser mer vinklade och mindre rundade ut än en sinusvåg.Hur triangulära vågor stiger och faller i en rak linje, snarare än en kurva, gör dem lätta att upptäcka jämfört med den flytande formen på en sinusvåg.

Triangulära vågor kontra fyrkantiga vågor

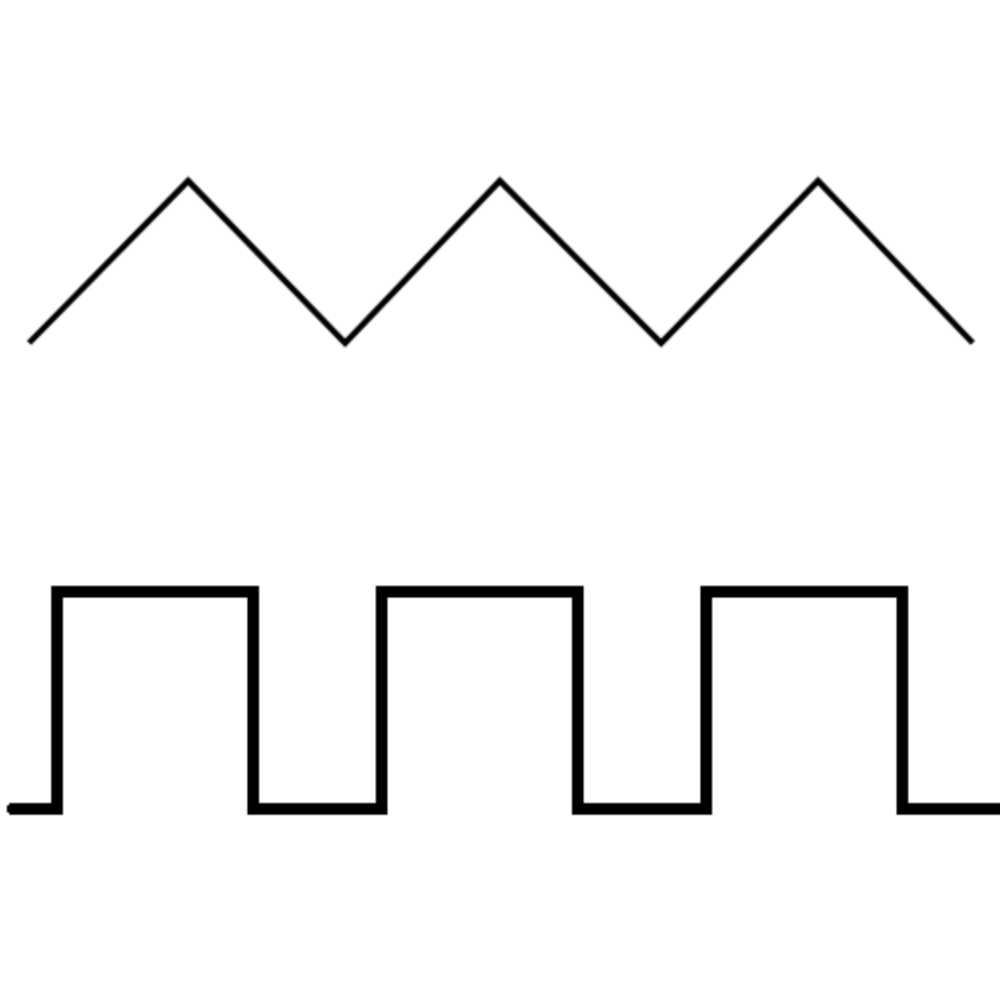

Bild 5: Triangulära vågor kontra fyrkantiga vågor

Fyrkantiga vågor känns lätt igen av sina skarpa, plötsliga hopp mellan höga och låga nivåer, vilket skapar ett lådliknande utseende.I en fyrkantig våg händer förändringen från den högsta punkten till det lägsta direkt utan någon gradvis övergång.Triangulära vågor rör sig emellertid mellan höga och låga nivåer på ett mycket jämnare sätt.I stället för att hoppa direkt från en nivå till en annan, stiger en triangulär våg och faller i en stadig, snedhastighet, vilket ger den en mer gradvis lutning.Detta gör att den triangulära vågen ser mer ut som en serie ramper eller lutande plan, snarare än de vassa kanterna på en fyrkantig våg.Den ständiga stigningen och fallet av en triangulär våg ger den ett mycket mer snett och mindre plötsligt utseende än de raka kanterna på en fyrkantig våg.

Praktiska tillämpningar av triangulära vågor

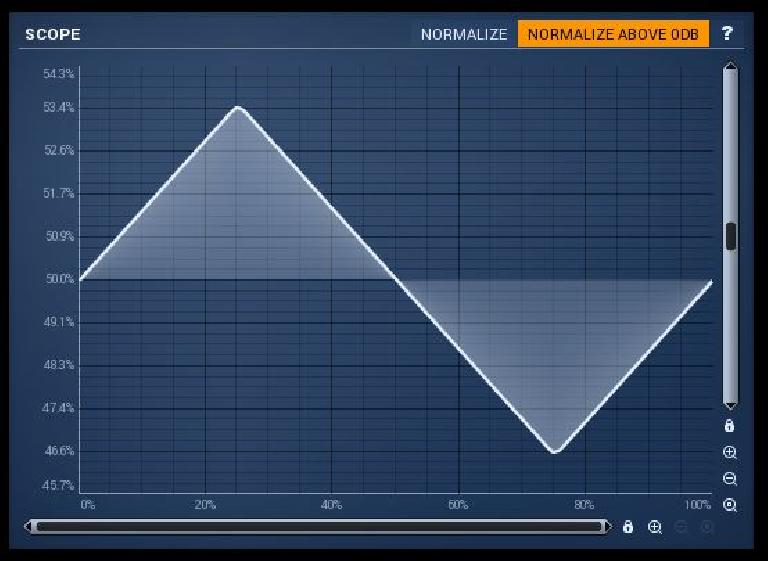

Bild 6: Triangulär vågform i signalbehandling och musikapplikationer

Triangulära vågformer används ofta i både tekniska och kreativa områden på grund av deras enkla form och speciella ljudkvaliteter.Vid signalbehandling används dessa vågformer ofta i enheter som genererar signaler för testning och kalibrering.Deras stadiga uppgång och fall gör dem enkla att mäta och analysera, varför de föredras för sådana uppgifter.I musik, särskilt med synthesizers, gillas triangulära vågformer för sitt mjukare ljud jämfört med fyrkantiga vågor.Detta mjukare ljud kommer från det faktum att triangulära vågformer endast inkluderar udda harmonier (specifika ljudfrekvenser), och dessa harmonier bleknar snabbt, vilket skapar en smidigare ton.Triangulära vågformer är också användbara vid oscilloskoptestning, där deras tydliga och stabila övergångar gör dem enkla att läsa och pålitliga för att kontrollera och justera utrustning.Dessa praktiska användningsområden inom olika områden visar hur mångsidiga och användbara triangulära vågformer är, oavsett om de är i tekniska eller kreativa miljöer.

Slutsats

Sammanfattningsvis sticker triangulära vågformer ut på grund av deras raka stigning och fall, balanserad form och unikt sätt att kombinera olika frekvenser.Dessa egenskaper gör dem mångsidiga och användbara inom många olika områden.Oavsett om det används vid signalbehandling, skapande av musik eller testning av elektronisk utrustning, gör den stabila och förutsägbara naturen hos triangulära vågformer dem till ett gemensamt val i många situationer.Genom att lära dig hur dessa vågformer skapas och tillämpas kan du bättre uppskatta deras roll i olika tekniker och kreativa projekt.

Vanliga frågor [FAQ]

1. Vad är medelvärdet för en triangulär våg?

Medelvärdet för en triangulär våg är noll när vågen balanseras runt mittlinjen (den horisontella axeln).Detta händer eftersom de positiva och negativa delarna av vågformen avbryter varandra över en full cykel.

2. Hur skiljer du en triangulär våg?

När du differentierar en triangulär våg med avseende på tid får du en fyrkantig våg.Den triangulära vågens stadiga stigning och fall förändras i fyrkantiga vågens plötsliga hopp mellan höga och låga nivåer.

3. Hur genererar jag en triangulär våg?

Du kan generera en triangulär våg genom att använda en enkel elektronisk krets som kallas en integrator, som vanligtvis innehåller en operationell förstärkare (OP-AMP).Först börjar du med en fyrkantig våg, och integratorn ändrar sedan denna fyrkantiga våg till en triangulär vågform genom att långsamt öka och minska utspänningen.

4. Vilka är tillämpningarna av en triangelvåg?

Triangulära vågor används i olika områden, till exempel att skapa musiktoner som är mjukare än andra vågformer, testa och justera elektroniska enheter eftersom deras form är lätt att arbeta med och i kommunikationssystem där de hjälper till med vissa moduleringstekniker.

5. Vad är beskrivningen av en vågform?

En vågform är en bild eller graf som visar hur en signal förändras över tid.Den visar form, höjd (amplitud), frekvens (hur ofta den upprepar) och fas (timing) av signalen, vilket ger en tydlig bild av hur signalen beter sig.
