Förstå CAD -system: en komplett guide

CAD -teknik har helt förändrat hur produkter är designade och skapade.Det förenklar uppgifter, påskyndar processer och säkerställer noggrannhet, vilket gör det till en go-to-lösning för att skapa innovativa mönster.Den här artikeln utforskar CAD: s funktioner, framsteg och hur den stöder moderna arbetsflöden.

Katalog

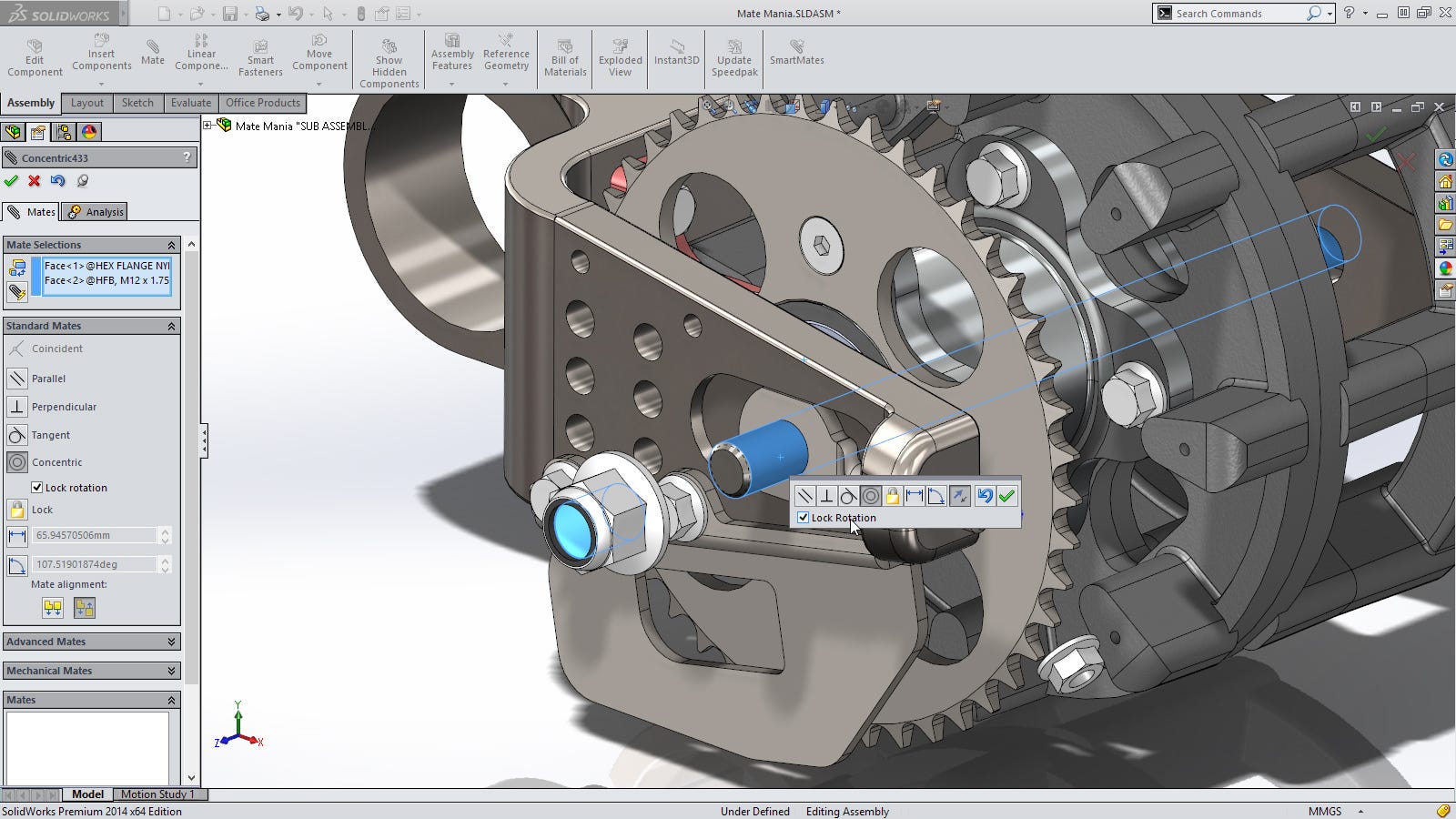

Översikt över CAD -teknik

CAD -teknik har gett en anmärkningsvärd övergång till hur produkter är utformade och utvecklade.Det har förvandlat traditionella tillvägagångssätt, vilket gör dem mer effektiva och strömlinjeformade.Idag används CAD över olika områden som teknik, tillverkning och konstruktion, vilket skapar långtgående fördelar för industrier och samhälle.

Den kontinuerliga utvecklingen av CAD har ökat avsevärt hur snabbt och effektivt företag kan utforma sina produkter.Det hjälper till att förenkla komplexa uppgifter, minska arbetsbelastningen och förkorta den tid som krävs för designprocesser.Denna teknik förbättrar inte bara effektiviteten utan säkerställer också bättre designnoggrannhet och konsistens.

Med sin utbredda tillämpning inom sektorer som flyg-, maskiner, elektronik och konstruktion har CAD öppnat dörren till nya designmetoder som samarbete och virtuell design.Dessa framsteg överensstämmer med den växande användningen av teknik som konstgjord intelligens, virtuell verklighet och multimedia.I framtiden förväntas CAD bli mer integrerad, smart och ansluten, anpassa sig till moderna affärsbehov och digitala trender.

För företag betyder omfamning av CAD smidigare verksamhet och större innovation.Dess integration med e-handel och avancerade hanteringssystem möjliggör sömlöst samarbete med leveranskedjan inom och över företag.Detta banar vägen för snabbare, smartare och mer smidiga design- och produktionscykler och gynnar både företag och kunder.

Utveckling av CAD -teknik

CAD -teknik har sitt ursprung på 1960 -talet som ett koncept för interaktiv grafik, ledd av forskning vid Massachusetts Institute of Technology (MIT).Ursprungligen begränsade höga kostnader sin användning till stora företag som General Motors och Boeing, som utvecklade sina egna interaktiva ritningssystem.

1970 -talet såg en förskjutning när datorpriserna sjönk, vilket gjorde CAD -system mer tillgängliga för branscher.Vid 1980 -talet revolutionerade persondatorer CAD -adoption och stimulerade snabb utveckling inom mjukvarufunktioner.Företag som Autodesk introducerade tillgängliga CAD -system, som fick popularitet på grund av överkomliga priser och flexibilitet, vilket gjorde att de snabbt kunde utvecklas.

En anmärkningsvärd tidig milstolpe var Ivan Sutherlands "Sketchpad", som introducerades 1963. Det markerade en vändpunkt genom att göra det möjligt för designers att interagera med datorer grafiskt med en ljuspenna.Denna innovation lägger grunden för moderna grafiska användargränssnitt.

Ursprungligen var CAD -applikationer begränsade till branscher som bil- och rymd.När datorhårdvaran blev billigare och kraftfullare, utvidgades CAD: s kapacitet.Det utvecklades från grundläggande ritningsverktyg till sofistikerade system för intelligent design, simulering och analys.Införandet av 3D -modellering av ytterligare transformerade designprocesser genom att möjliggöra mycket detaljerade, realistiska representationer som fångade komplexiteter 2D -ritningar inte kunde.

I China började CAD som sekundär utveckling på utländska plattformar.Med tiden anpassade inhemska utvecklare CAD för att tillgodose lokala behov, främja innovation och göra tekniken mer tillgänglig för kinesiska företag.År 2014 hade en samarbetsvillig inhemsk CAD -allians stärkt dessa ansträngningar, tillhandahållit skräddarsydda lösningar för olika branscher och driver ytterligare framsteg inom CAD -teknik.

Idag fortsätter CAD att utvecklas tillsammans med framsteg inom datoranvändning, vilket gör det möjligt för designers över hela världen att arbeta snabbare och mer kreativt, revolutionera branscher och forma framtiden för design och teknik.

Certifieringsprogram för CAD -proffs

National Computer-Aided Technology Certification Project

Projektet National Computer-Aided Technology Certification (CAXC) syftar till att förbereda individer för moderna ingenjörsroller genom att erbjuda systematisk utbildning i CAD och relaterad teknik.Detta initiativ är utformat för studenter, lärare och proffs inom olika områden, till exempel teknik och tillverkning, som vill förbättra sina tekniska färdigheter.

Programmet fokuserar på att undervisa i praktiska färdigheter inom områden som 2D och 3D CAD, datorstödd teknik (CAE) och datorstödd tillverkning (CAM).Deltagarna får en förståelse för produktdatahantering och industriella designprocesser.Genom att slutföra denna certifiering kan du lära dig hur du använder de senaste verktygen och teknikerna, vilket gör dig bättre utrustad för roller inom industrin och akademin.

Att hantera branschbehov genom certifiering

Certifieringsprogrammet svarar också på det växande behovet av skickliga yrkesverksamma inom tillverkning, ett område som är viktigt för en nationers tillväxt.Många tekniska akademiker står inför utmaningar som uppfyller arbetsgivarens förväntningar på grund av luckor i praktiska färdigheter.Denna certifiering hjälper till att överbrygga detta gap genom att kombinera teoretisk kunskap med praktisk tillämpning.

Genom programmet kan du bekanta dig med avancerad industriell designteknik, vilket avsevärt minskar inlärningskurvan när du övergår till professionella miljöer.Den innehåller också feedback från branschexperter för att säkerställa att läroplanen är i linje med kraven i verkliga världen, vilket hjälper deltagarna att utveckla färdigheter som gör dem jobbklara.

Komponenter och struktur av CAD -system

Interaktivt datorsystem

CAD -system förlitar sig på interaktiva datoruppsättningar utrustade med avancerade grafikfunktioner.Dessa system inkluderar vanligtvis viktiga komponenter som en datorvärd, displayerminal, grafiktablett, plotter, skanner, skrivare och en rad specialiserade programvara.Dessa komponenter arbetar tillsammans för att låta användare skapa, modifiera och se mönster interaktivt, vilket gör designprocessen mer intuitiv och effektiv.

Teknisk arbetsstationer

Tekniska arbetsstationer är kraftfulla system designade för enskilda användare.Dessa system tillhandahåller avancerade funktioner som tredimensionell grafikbehandling och kan hantera stora och komplexa designuppgifter.Med högupplösta skärmar och kompatibilitet med standardgrafikprogramvara används dessa arbetsstationer ofta i miljöer där resursdelning över lokala nätverk krävs.

Persondatorsystem

Personliga datorer (PC) erbjuder ett mer prisvärt och flexibelt alternativ för CAD -användning.Under åren har PCS utvecklats till att inkludera förbättrade prestandafunktioner som högupplösta grafikskärmar och specialiserade grafikkort.Dessa framsteg, i kombination med förbättringar inom PC-nätverksteknologi, har gjort persondatorer till ett populärt val för CAD-applikationer, särskilt i små till medelstora företag.

Perifer utrustning

Perifera enheter är viktiga för att interagera med CAD -system.Inmatningsenheter som tangentbord, lätta pennor, pekskärmar och grafiska surfplattor gör det möjligt för användare att rita, designa och manipulera objekt med precision.Utgångsenheter, såsom skrivare och plottare, genererar både digitala och fysiska representationer av mönster.Avancerade visningssystem, inklusive rasterskanning och riktade stråldisplay, förbättrar ytterligare användarinteraktion genom att erbjuda detaljerade och livliga grafiska utgångar.

Mjukvarukomponenter

Programvara är ryggraden i alla CAD -system.Det innehåller grafisk visningsprogramvara, CAD -applikationsprogram och datahanteringsverktyg.Interaktiv grafisk visningsprogramvara möjliggör uppgifter som redigering, transformation och visualisering av mönster, medan CAD -applikationsprogramvara stöder modellering och analys för specifika fält som arkitektur eller elektroteknik.Datahanteringsprogramvara hjälper till att organisera och hämta stora volymer designinformation, vilket säkerställer smidig arbetsflödeshantering.

Hjälpmodeller

Hjälpmodeller som 3D -ritningsprogramvara ger en realistisk och detaljerad representation av mönster.De är särskilt användbara för att fånga intrikata funktioner och säkerställa noggrannhet.Många professionella CAD -system stöder olika filformat som IGS och steg, vilket gör det lättare att dela och integrera mönster över plattformar.Avancerade system som Solidworks, Catia och Pro/E tillgodoser specialiserade behov inom branscher som flyg- och bil.

Resursbibliotek

Resursbibliotek är samlingar av standarddelar och modeller som förenklar designprocessen.De gör det möjligt för designers att snabbt få åtkomst till fördefinierade komponenter, vilket minskar tiden på repetitiva uppgifter.Dessa bibliotek, ofta värd på online -plattformar, erbjuder ett brett utbud av element för olika branscher, vilket stödjer bättre samarbete och effektivitet i designprocessen.

Grundläggande CAD -teknik

Moderna CAD -system erbjuder avancerade funktioner som gör designen intuitiv, exakt och effektiv.Interaktiv teknik är en kärnaspekt som gör att du kan kommunicera direkt med datorsystemet.Detta gör att du kan skapa, ändra och förfina mönster i realtid, med omedelbar visuell feedback på skärmen.Möjligheten att se omedelbara resultat gör designprocessen mer flytande och anpassningsbar, vilket hjälper dig att upprätthålla noggrannhet under hela ditt arbete.

Grafikomvandlingsverktyg förbättrar ytterligare denna upplevelse genom att ge dig full kontroll över dina mönster.Du kan sömlöst växla mellan koordinatsystem, justera perspektiv och skala eller rotera dina modeller för att se dem från valfri vinkel.Dessa verktyg är inte bara användarvänliga utan också säkerställer att komplexa uppgifter som perspektivförändringar och matrisbaserade transformationer hanteras effektivt.

Automation inom CAD -system tar produktivitet till nästa nivå.Det förenklar repetitiva uppgifter, såsom logisk syntes och layoutdesign, samtidigt som avancerade funktioner som systemnivå simulering och mikroprogrammering.Genom att integrera dessa funktioner hjälper CAD -programvara dig mer fokusera på de kreativa aspekterna av dina projekt snarare än manuellt tekniskt arbete.

Med dessa avancerade funktioner utvecklas CAD utöver ett designverktyg till en kraftfull plattform som stöder kreativitet och effektivitet.Kombinationen av interaktivitet, transformationsverktyg och automatisering utrustar dig med allt du behöver för att hantera och optimera även de mest komplexa projekten.

Avancerade funktioner och tekniker i CAD

Visuella ritningsfunktioner

CAD -programvara utmärker sig i visuell ritning, vilket gör det enkelt för dig att skapa och redigera mönster.Gränssnittet innehåller menyer, verktygsfält och dialogrutor som gör att du kan utföra olika operationer, som Key Point -redigering, objekt snappning och kommentarer.Funktioner som Bird's-Eye View-kontroller, textredigering och grafiska förhandsvisningar gör processen intuitiv och effektiv.

2D -ritningsverktyg

2D-verktygen i CAD-system är mångsidiga och användarvänliga.Du kan skapa grundläggande geometriska former som linjer, cirklar, ellipser och polygoner med precision.Programvaran tillhandahåller också användbara hjälpverktyg, till exempel ortogonalt läge för att rita raka linjer och objekt som snappar för PINPOINT -noggrannhet.Dessa funktioner gör det enklare att hitta punkter, rita i specifika vinklar och skapa detaljerade mönster.

Grafiska redigeringsfunktioner

Redigeringsverktyg i CAD -system ger dig fullständig kontroll över dina mönster.Du kan flytta, kopiera, rotera, trimma, sträcka eller skala objekt utan problem.Denna flexibilitet säkerställer att du kan justera mönster för att uppfylla specifika krav utan att börja från början.

Dimensionering och textfunktioner

Dimensioneringsverktyg låter dig lägga till mätningar till dina ritningar med lätthet, medan anpassningsalternativ säkerställer att dimensioner är tydliga och visuellt konsekventa.Textverktyg låter dig infoga och formatera text var som helst i dina mönster, vilket möjliggör detaljerade kommentarer och anteckningar.

Skikthantering

Lagerhantering i CAD -system hjälper dig att organisera dina mönster effektivt.Varje grafiskt objekt tilldelas ett lager där attribut som färg, linjetyp och linjebredd kan definieras.Detta gör komplexa mönster lättare att hantera och modifiera.

3D -modellering och rendering

3D -funktioner för CAD -system gör det möjligt för dig att skapa solida och ytmodeller med stor detalj.Du kan visualisera dessa modeller från olika perspektiv och göra exakta justeringar.Renderingverktyg förbättrar dessa modeller, vilket ger dem ett realistiskt utseende som är perfekt för presentationer eller simuleringar.

Datadelning och nätverk

CAD -programvara stöder datadelning genom olika format, vilket gör att du kan samarbeta med andra.Nätverksfunktionalitet gör att du kan publicera och få tillgång till resurser, vilket gör lagarbete mer strömlinjeformat och effektivt.

Övergång från 2D till 3D

Verktyg som Solprof, Solview och Soldraw -kommandon gör det enkelt att skapa 3D -vyer från 2D -mönster.Dessa funktioner låter dig visualisera modeller på nya sätt, inklusive att skapa mångfacetterade eller sektionsvyer, vilket hjälper dig att bättre förstå komplexa strukturer.

Anpassning och sekundär utveckling

CAD -system låter dig anpassa menyer och verktygsfält, vilket gör din arbetsyta effektivare.Du kan också använda inbäddade språk som autolisp, visuell LISP eller VBA för avancerad anpassning och sekundär utveckling.Denna flexibilitet säkerställer att programvaran kan anpassa sig till dina specifika behov.

Gräns-snittet

CAD -användargränssnittet är utformat för interaktivitet och användarvänlighet.Med verktyg som rullgardinsmenyer, verktygsfält och avancerade gränssnitt kan du navigera i programvaran intuitivt.Dessa funktioner gör det enkelt att köra kommandon, åtkomst till verktyg och interagera med dina mönster.

Funktionstangenter

• F1: Få hjälp

• F2: Byt mellan ritningsfönster och textfönster

• F3: Växla automatisk objektfångst

• F4: Digitizer Control

• F5: Switch Isometric Planes

• F6: Växelkoordinatvisning på statuslinjen

• F7: Grid Display Mode Control

• F8: Ortogonal läge kontroll

• F9: Snap -kontrollläge för nätet

• F10: Polär axelläge kontroll

• F11: Objektspårningskontroll

Kombinationsfunktionstangenter

• CTRL+B: Växla rutnätinsamlingsläge (F9)

• Ctrl+P: Skriv ut

• Ctrl+C: Kopiera utvalda objekt till Urklipp

• Ctrl+F: Växla automatisk objektfångst (F3)

• CTRL+G: Växel Grid Display -läge (F7)

• Ctrl+J: Upprepa det sista kommandot

• Ctrl+K: Infoga hyperlänk

• Ctrl+N: Skapa en ny grafisk fil

• Ctrl+M: Öppna alternativen Alternativ

• Ctrl+L: Aktivera ortogonalt läge

• CTRL+0: Helskärmsdisplay

Vanliga genvägsknappar

• A: Rita en båge

• AA: Mätområde och omkrets

• AL: Justera objekt (kräver block eller kombinerade objekt)

• AR: Array -objekt

• AP: Ladda applikation

• åt: Redigera egenskaper

• B: Skapa ett block

• BR: Bryt en linje eller objekt vid en punkt

• C: Rita en cirkel

• CO: Kopiera objekt

• Stäng: Stäng en fil

• col: Ställ färg

• CHA: Rektangulär avfasning

• Ctrl+1: Öppna funktionspanelen

• Ctrl+2: Öppna bildutforskaren

• Ctrl+N: Skapa en ny fil

• Ctrl+O: Öppna en befintlig fil

• Ctrl+0: helskärmsläge

• Ctrl+P: Skriv ut

• Ctrl+Y: Gör om det senaste steget

• Ctrl+Z: Ångra det sista steget

Dimensionering och ritningsverktyg

• DLI: Lägg till linjära dimensioner

• DAL: Lägg till justerade dimensioner

• DRA: Lägg till radiedimensioner

• DDI: Tillsätt diameterdimensioner

• Dan: Lägg till vinkeldimensioner

• DCE: Lägg till mittmärken

• DOR: Lägg till koordinatdimensioner

• DBA: Lägg till baslinjedimensioner

• DCO: Lägg till fortsatta dimensioner

Ritning och redigeringskommandon

• E: Radera objekt

• EL: Rita en ellips

• Ex: Förläng linjer eller objekt

• ext: stretch ansikten eller föremål

• F: Rita en båge för att ansluta linjer

• G: Gruppobjekt

• H: Lägg till ett luckmönster

• i: Sätt in ett block

• L: Rita en rak linje

• LA: Hantera lager

• LT: Hantera linjetyper

• MA: Matchobjektegenskaper

• MI: spegelobjekt

3D -modellering och transformation

• 3Dorbit: Rotera 3D -modeller interaktivt

• 3DPoly: Rita en 3D -polyline

• Rev: Skapa en roterad yta

• LOFT: Generera en lyftad yta

• svep: Skapa en svepande yta

Hjälpverktyg

• Så: Fyll områden

• SPL: Rita splinekurvor

• T: Lägg till multilintext

• U: ångra det sista steget

• Uni: Kombinera flera objekt till en enda fackförening

• XL: Skapa konstruktionslinjer

• Z: Zooma in i specifika områden

Inhemska innovationsfunktioner

• Nya CAD -verktyg erbjuder avancerad anpassning och funktioner som passar specifika branscher.

• Funktioner som automatiska lager, statistisk sammanfattning och förbättrade samarbetsverktyg förbättrar produktiviteten och noggrannheten.
