Förstå Vector Network Analyzers (VNA): Principer och funktionalitet

Vektornätverksanalysatorer (VNA) är grundläggande i modern elektronik, och erbjuder precision i att mäta komplexa nätverksparametrar som är fördelaktiga för att utforma, testa och optimera RF -system.Utöver traditionell signalanalys ger VNA: er avancerade funktioner, allt från enkla reflektionsmätningar till detaljerade amplitud- och fasanalyser.Dessa verktyg är nödvändiga för applikationer som komponenttestning och omfattande multi-port-nätverkskaraktäriseringar.

VNA: er fungerar genom att analysera högfrekventa signaler för att säkerställa signalintegritet och prestanda under olika förhållanden.Den här artikeln undersöker de avancerade kapaciteterna för VNA, visar upp sin nyckelroll i elektronik genom förbättrade operativa tekniker, en detaljerad klassificering av nätverksanalysatorer och jämförelser med spektrumanalysatorer.Det inkluderar också insikter i VNA -mekanik, med blockdiagram och kalibreringsmetoder, som belyser deras allvarliga roll för att främja teknik och säkerställa tillförlitligheten hos elektroniska system.

Katalog

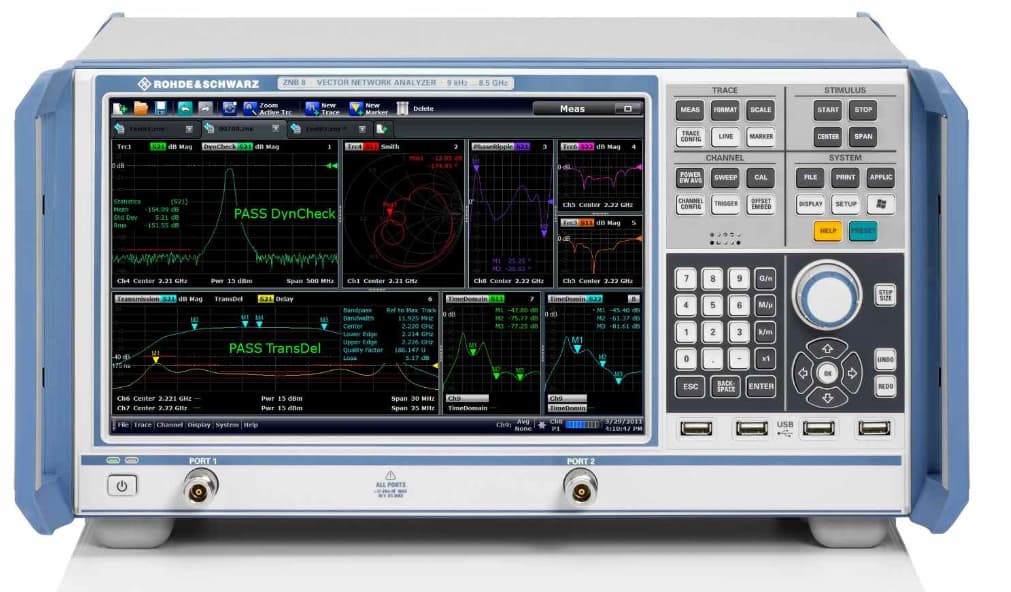

Bild 1: Vector Network Analyzers (VNAS)

Utforska VNA -teknik

En Vector Network Analyzer (VNA) är ett mycket specialiserat verktyg som är utformat för att utvärdera nätverksegenskaperna för elektroniska kretsar.Den fungerar genom att skicka en högfrekvenssignal till en krets och sedan analysera signalen som returneras.Denna process gör det möjligt för VNA att fånga både amplituden och fasen av signalen över ett brett frekvensområde.Denna exakta mätförmåga upprätthåller exakta effektavläsningar, särskilt vid högre frekvenser där traditionella metoder som spänning och strömmätningar blir mindre pålitliga.

VNA är utrustade med avancerade beräkningsfunktioner som underlättar en grundlig analys av nätverksparametrar, såsom införingsförlust och returförlust.Resultaten av dessa analyser presenteras vanligtvis genom olika grafiska format.Till exempel används Smith-diagram för att visualisera komplex impedans, medan storleksfasdiagram hjälper till att förstå hur signaler uppför sig över olika frekvenser.

Dessa enheter är nödvändiga i den stränga testningen av höghastighetssystem.De är särskilt effektiva när det gäller att analysera komplexa multi-portnätverk, inklusive komponenter som filter, förstärkare och transmissionslinjer.VNA: er är exceptionellt väl lämpade för hantering av intrikata konfigurationer, till exempel de differentiella paren som finns i PCIe-serielänkar.Detta gör dem till ett farligt verktyg i utformningen och utvärderingen av avancerade elektroniska system.

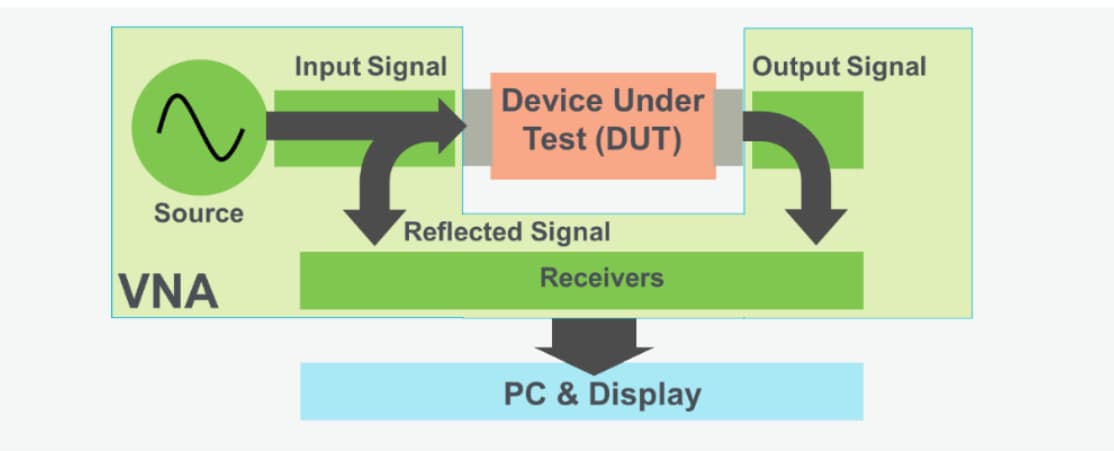

Bild 2: Drift av Vector Network Analyzers (VNA)

Drift av Vector Network Analyzers (VNAS)

Vector Network Analyzers (VNA) är användbara verktyg för att utvärdera prestandan för elektroniska komponenter.Deras operation börjar med en källmodul som avger en stimulus -signal riktad mot enheten under test (DUT).När signalen interagerar med DUT inträffar förändringar, som sedan fångas av mottagarmoduler.VNA mäter noggrant både signalerna som återspeglas från ingången och de som överförs genom utgången.Genom att jämföra dessa förändrade signaler med den ursprungliga stimulansen ger VNA exakta mätningar av DUT: s beteende.

Moderna VNA har ofta flervägsfunktioner, vilket gör att de kan skicka stimulus -signalen till flera portar samtidigt.Denna funktionalitet förbättrar deras mångsidighet i en mängd olika testkonfigurationer.Till exempel fokuserar en grundläggande VNA på en port på en port på att mäta endast de reflekterade signalerna och erbjuder detaljerad insikt om hur signalen beter sig vid ingången.I skillnad kan mer avancerade två-port VNA mäta både överföring och reflektion av signaler samtidigt över flera vägar.Denna flervägsförmåga är särskilt användbar för att analysera komplexa scenarier, såsom dubbelriktat signalflöde, vilket gör VNA: er anpassningsbara för ett brett spektrum av testbehov-från enkel komponentanalys till mer komplicerade, flerdimensionella utvärderingar.

Klassificering och kapacitet för RF -nätverksanalysatorer

RF -nätverksanalysatorer är inflytelserika inom elektronik och kommunikation, spelar en nyckelroll i utvecklingen, testning och underhåll av RF -kretsar och system.Dessa analysatorer klassificeras baserat på deras mätfunktioner, som bestämmer deras lämplighet för olika applikationer.

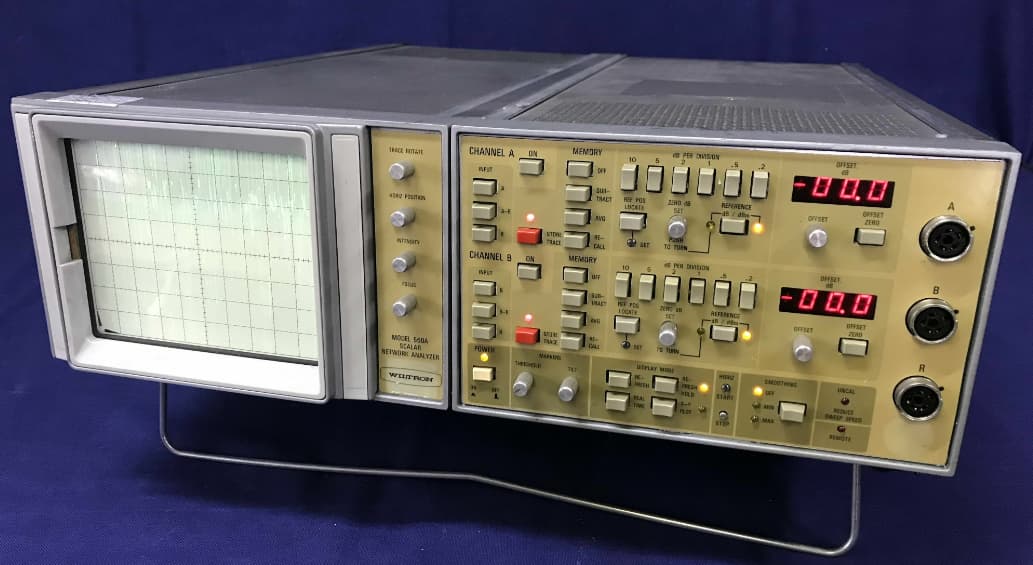

Bild 3: Scalar Network Analyzers (SNAS)

SNAS är utformade för att endast mäta amplituden av signaler.De tillhandahåller information om signalstyrka men fångar inte fasdata.SNAS används vanligtvis för grundläggande diagnostiska uppgifter där detaljerad analys är onödiga.Deras enkelhet gör dem idealiska för enkla testscenarier.SNA: er är kostnadseffektiva och tillräckliga för rutinmässiga tester och utbildningsändamål, vilket gör dem tillgängliga för grundläggande tillämpningar.

Bild 4: Stora signalnätverksanalysatorer (LSNA)

LSNA: er, även kända som mikrovågsövergångsanalysatorer, är specialiserade för att analysera RF-enheter under dynamiska förhållanden med hög amplitud.LSNA sätter sig i scenarier som kräver analys av det icke -linjära beteendet och harmonisk generering av enheter, till exempel i satellitkommunikation och radarsystem.Genom att tillhandahålla insikter om hur enheter presterar under verkliga, högeffektiska förhållanden, är LSNA: er nödvändiga för att utveckla robusta RF-system.

Funktioner för RF -nätverksanalysatorer
Mätningstyper	RF -nätverksanalysatorer täcker ett brett sortiment av mätfunktioner - från de grundläggande amplitudmätningarna i SNAS till de mer komplexa vektormätningarna i VNA och dynamisk stor signal Analys i LSNA.Detta intervall gör att de kan hantera allt från enkelt Kontroller av sofistikerade analyser.
Signalintegritet	Avancerade analysatorer som VNA och LSNA är allvarliga för att upprätthålla signalintegritet i högfrekventa komponenter. De identifierar frågor som impedansmatchningar och olinjäriteter, som är dynamik för att säkerställa optimal prestanda.
Anpassningsförmåga	Moderna nätverksanalysatorer är ofta modul, vilket innebär att de kan utvidgas eller förbättras för att möta specifik forskning eller industriella behov.Denna flexibilitet gör dem värdefulla i banbrytande teknikutveckling
Automatisering och integration	Många nätverksanalysatorer har programvara Det stöder automatiserad testning och integration med andra testsystem.Detta kapacitet förbättrar deras effektivitet i komplexa testmiljöer, Gör dem grundläggande verktyg i avancerade testinställningar.

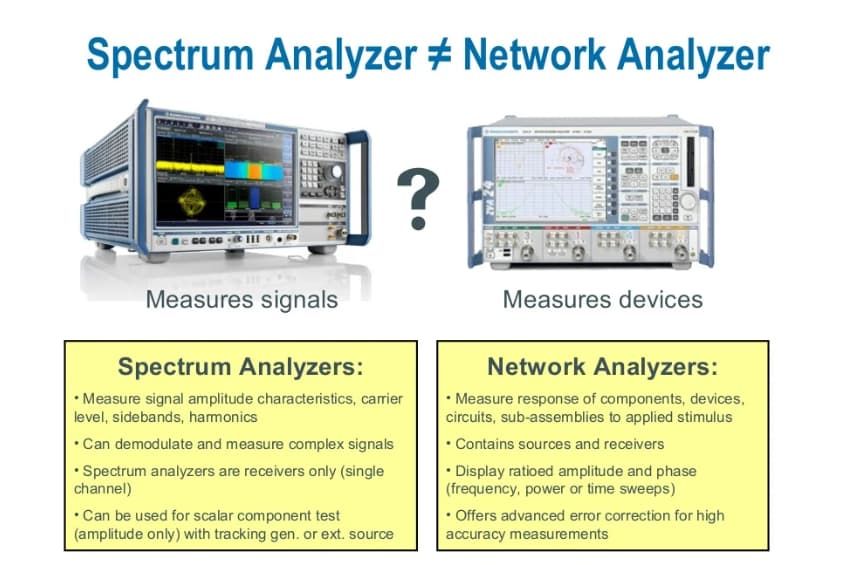

Bild 5: RF -nätverksanalysatorer och spektrumanalysatorer

RF Network Analyzers vs. Spectrum Analyzers: The Differences

RF -nätverksanalysatorer och spektrumanalysatorer behövs båda verktyg för att undersöka elektroniska signaler, men de tjänar olika syften.RF -nätverksanalysatorer genererar aktivt signaler för att utvärdera prestanda och integritet för komponenter eller hela nätverk.De tillhandahåller detaljerade mätningar av både amplitud och fas, som är allvarliga för att noggrant karakterisera nätverk och diagnostisera problem.Denna kapacitet möjliggör en djup förståelse för hur ett nätverk beter sig under olika driftsförhållanden.

I skillnad är spektrumanalysatorer utformade för att observera och analysera externa signaler.De fokuserar på att bedöma egenskaperna hos signalspektrumet, såsom signalstyrka, frekvensfördelning, harmonier och bakgrundsljud.Till skillnad från RF -nätverksanalysatorer genererar inte spektrumanalysatorer signaler;Istället mäter och analyserar de signaler från externa källor.Detta gör dem särskilt användbara för uppgifter som övervakning av miljösignaler eller testning för elektromagnetisk störning.

De distinkta funktionerna i dessa verktyg belyser deras specialiserade användningsområden.RF -nätverksanalysatorer är idealiska för aktiv testning och utveckling av nätverkskomponenter, vilket ger insikter som önskas för nätverksdesign och felsökning.Å andra sidan är spektrumanalysatorer bättre lämpade för passiv signalanalys, vilket gör dem till valet för uppgifter som miljöövervakning och detektering av signalstörningar.

Blockdiagram över vektornätverksanalysatorer

En VNA -blockdiagram (Vector Network Analyzer (VNA) är ihållande för att förstå hur enheten fungerar och lägga ut nyckelkomponenter som signalkällor, mottagare och bearbetningsenheter.Detta diagram fungerar som en plan, visar flödet av signaler genom VNA och förklarar hur varje komponent bidrar till signalbehandling.

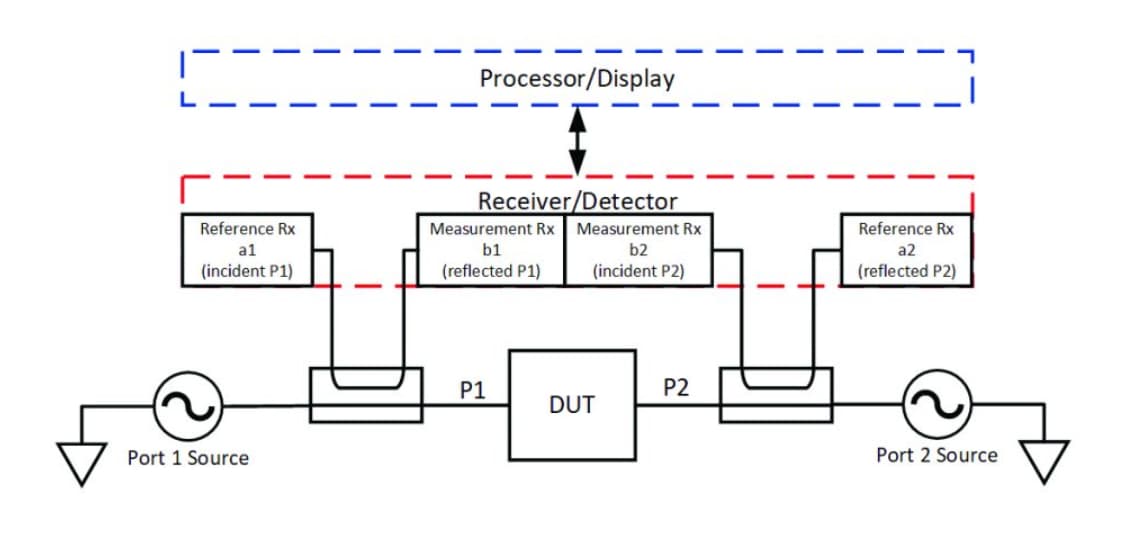

Bild 6: Komponenter i VNA -blockdiagrammet

Signalkälla: Denna komponent genererar stimulus -signalen som skickas till enheten under test (DUT).Signkällan är utgångspunkten för hela mätprocessen.

Riktningskopplare/switchar: Dessa element riktar stimulus -signalen till DUT samtidigt som de återspeglade och överförda signaler.De säkerställer att signalerna som återgår från DUT är korrekt dirigerade till mottagarna för analys.

Mottagare: Mottagarna fångar både den ursprungliga stimulansen och svarssignalerna från DUT och upptäcker förändringar i amplitud och fas.Dessa data är allvarliga för att förstå hur DUT förändrar signalen.

Referenskanaler: Dessa kanaler ger en baslinjesignal, vilket möjliggör exakt mätning av hur DUT har modifierat signalen.Referensen säkerställer att mätningarna är korrekta genom att kompensera för eventuella variationer i signalvägen.

Dataprocessorer: När signalerna har fångats analyserar dataprocessorerna informationen och omvandlar rådata till meningsfulla parametrar såsom spridningskoefficienter.Dessa parametrar är användbara för att bedöma DUT: s egenskaper.

Displayenhet: Slutligen visualiserar displayenheten den bearbetade data, vanligtvis med format som Smith-diagram och storleksfasdiagram.Dessa visualiseringar hjälper användare intuitivt att förstå DUT: s prestanda och beteende.

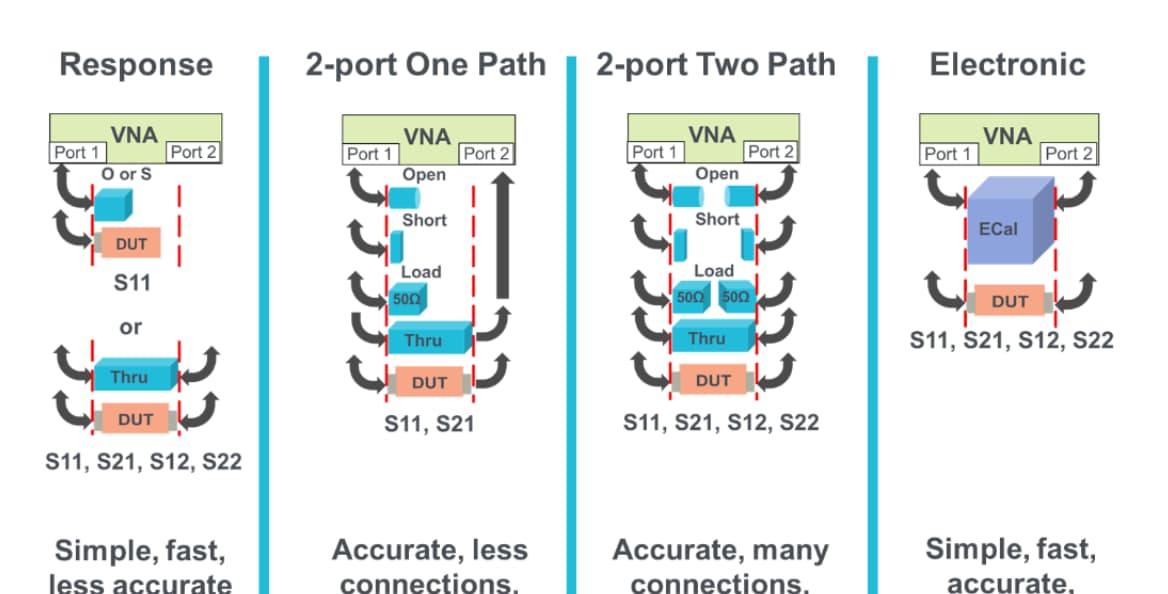

Bild 7: Kalibreringstekniker för Vector Network Analyzers (VNA)

Kalibreringstekniker för exakta mätningar

Kalibrering krävs för att upprätthålla noggrannheten och tillförlitligheten för vektortnätverksanalysatorer (VNA).VNA kommer med avancerade kalibreringsfunktioner som kan anpassas till olika testmiljöer och operativa behov.Bland dessa är användarinitierad kalibrering, som möjliggör exakta justeringar på plats, vilket säkerställer att mätningar är i linje med specifika förhållanden.

• Svarskalibrering

Detta är den mest grundläggande kalibreringsmetoden, som involverar mätning av en känd standard för att justera VNA: s svar.Det är en enkel teknik som är lämplig för enkla uppgifter, särskilt när endast reflektionsmätningar krävs.

• Hela en-port och tvåports kalibrering

Dessa metoder erbjuder mer omfattande justeringar.Genom att använda kända standarder korrigerar de både storleks- och fasfel vid reflektions- och transmissionsmätningar.Dessa tekniker är dynamiska för applikationer som kräver hög precision och används ofta när både reflektions- och transmissionsdata måste vara korrekta.

• Elektronisk kalibrering (E-CAL)

Denna teknik automatiserar kalibreringsprocessen med elektroniskt kontrollerade standarder.Det minskar inställningstiden avsevärt och minimerar risken för mänskliga fel.E-Cal är särskilt användbar i miljöer där ofta omkalibreringar krävs på grund av förändrade testförhållanden.

Tillämpningar av Vector Network -analysatorer inom modern teknik

Vector Network Analysatorer (VNA) krävs instrument över olika områden och spelar en farlig roll i utvecklingen och testningen av RF -system.

Bild 8: Komponenttestning

VNA är kastade för utvärdering av RF -komponenter som förstärkare och filter.De mäter dynamiska parametrar som förstärkning, returförlust och operativ stabilitet, vilket säkerställer att varje komponent presterar inom sina angivna gränser.

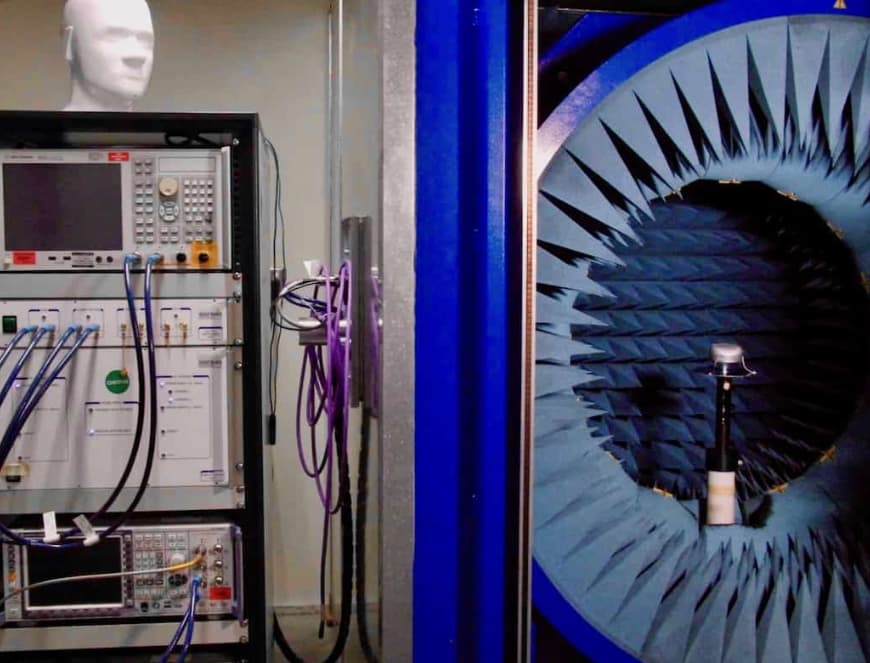

Bild 9: Antenndesign och testning

VNA: er är avgörande för att optimera antennkonstruktioner genom att mäta nyckelparametrar som antennförstärkning, strålningsmönster och impedans.Dessa mätningar hjälper till att förbättra antennens prestanda och effektivitet.

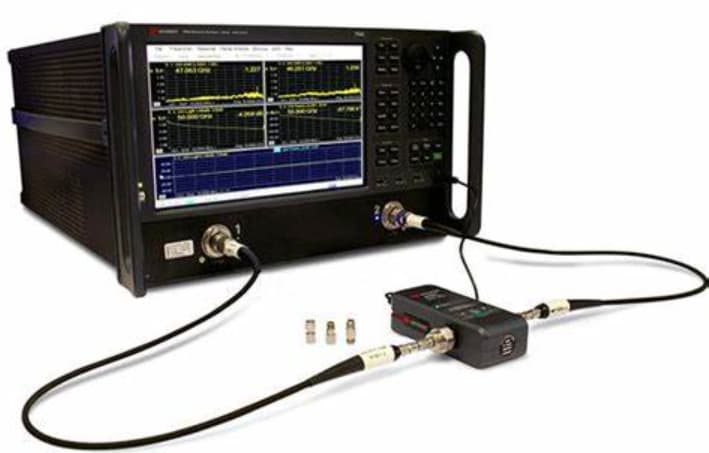

Bild 10: Kabeltestning

VNA används för att verifiera integriteten hos RF -kablar.De mäter införingsförlust och fasstabilitet, som används för att upprätthålla signalkvaliteten över långa avstånd.

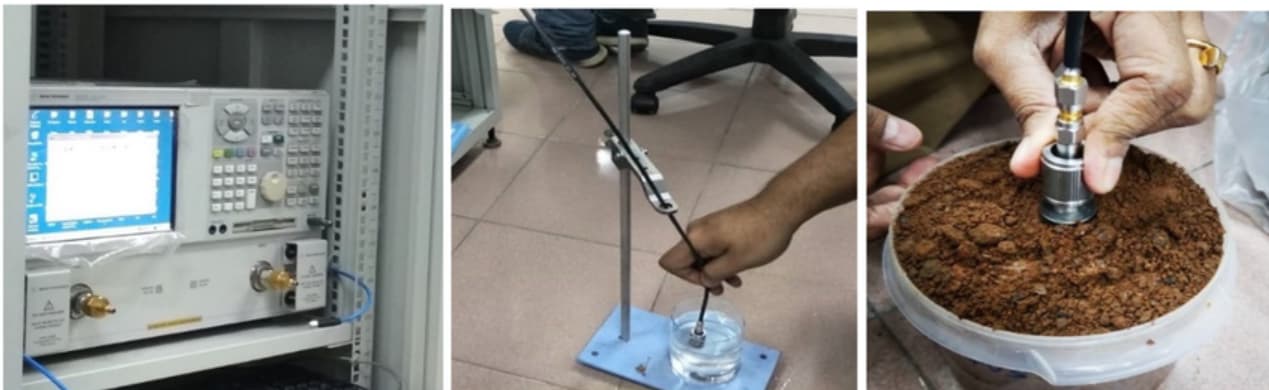

Bild 11: Materialanalys

VNA kan också analysera de dielektriska egenskaperna hos material, vilket ger allvarliga data för elektroniktillverkning och materialvetenskap.Denna analys hjälper till att välja rätt material för specifika applikationer.

Slutsats

Utforskningen av Vector Network Analyzers (VNAS) avslöjar deras nödvändiga roll i området för elektronisk och RF -systemutveckling.Med sina avancerade kapaciteter för att mäta både amplitud och fas erbjuder VNA ett djup av analys som är ouppnåelig med enklare enheter som skalära nätverksanalysatorer eller till och med spektrumanalysatorer.Deras applikation sträcker sig utöver enbart komponenttest för att omfatta en omfattande svit med funktioner som inkluderar sofistikerade kalibreringstekniker, detaljerad nätverkskaraktärisering och optimering av komplexa RF -vägar.VNA, med sina flervägsfunktioner och integration med modern programvara, står som hörnstenar i den tekniska infrastrukturen, driver innovationer och precision i allt från telekommunikation till satellitsystem.

Denna fullständiga analys belyser inte bara VNA: s tekniska förmåga utan reflekterar också över deras evolutionära bana när det gäller att anpassa sig till kraven från moderna tekniklandskap.Diskussionen understryker VNA: s allvarliga betydelse för att säkerställa designeffektivitet, systemtillförlitlighet och operativ excellens inom olika hög insatser.När tekniken fortsätter att gå vidare kommer VNA: s roll troligen att växa, vilket återspeglar pågående innovationer och den expanderande komplexiteten i elektroniska system.

Vanliga frågor [FAQ]

1. Hur fungerar en Vector Network -analysator?

En Vector Network Analyzer mäter komplexet av en enhet genom att skicka en känd signal genom den och analysera hur signalen ändras.Den skickar denna signal vid olika frekvenser och får den utgående signalen från enheten som testas.VNA jämför den utgående signalen mot originalet för att bestämma både storlek och fasförändringar.Denna information hjälper till att förstå hur en enhet beter sig över olika frekvenser.

2. Vad används en vektorsignalanalysator för?

En vektorsignalanalysator används främst för detaljerad analys av moduleringsegenskaperna för komplexa signaler.Det används i telekommunikation för att analysera kvaliteten på signaler som överförs och tas emot, med fokus på parametrar som frekvens, fas och amplitud.Detta är insisterande för att optimera systemprestanda och felsökning i trådlös kommunikation.

3. Vad är en Vector Network Analyzer och hur är det annorlunda än en skalar nätverksanalysator?

En Vector Network Analyzer mäter både storleken och fasen för en signal, vilket ger en detaljerad bild av en enhets nätverksegenskaper över ett antal frekvenser.Däremot mäter en skalan nätverksanalysator bara storleken på en signal.Förmågan hos en VNA att mäta fas, utöver storleken, möjliggör mer omfattande testning och analys av enheter.

4. Vad är frekvensområdet för VNA?

Frekvensområdet för en Vector Network Analyzer kan variera mycket beroende på modell och design, vanligtvis som sträcker sig från några kilohertz (KHZ) upp till flera terahertz (THZ).Vissa specialiserade modeller är utformade för att arbeta vid specifika frekvenser som passar för vissa applikationer som telekommunikation, radarsystem och andra RF -applikationer.

5. Varför är en VNA anmärkningsvärd?

En Vector Network Analyzer är allvarlig för att utforma, testa och underhålla komponenter inom RF- och mikrovågsindustrin.Det säkerställer att enheter som antenner, kablar och förstärkare uppfyller sina angivna prestandakriterier över alla operativa frekvenser.Dess förmåga att mäta både amplitud och fas är dynamisk för att säkerställa att system är tillförlitliga, effektiva och kapabla att uppfylla stränga operativa standarder.
