Vad är en IR -LED och hur fungerar det

Infraröda sensorer och lysdioder är en stor del av tekniken i dina vardagliga enheter.Från din TV -fjärrkontroll till automatiska dörrar hjälper dessa små men kraftfulla komponenter maskiner att svara på rörelse, värme och närliggande föremål.Den här guiden kommer att leda dig genom vad IR -sensorer och IR -lysdioder är, hur de arbetar och var du hittar dem i verkligheten.Du kommer också att upptäcka de olika typerna av IR -sensorer och se hur de används i enkla elektronik och hemprojekt.Oavsett om du utforskar DIY -teknik eller bara är nyfiken på komponenterna i dina prylar, bryter den här artikeln allt på ett sätt som är lätt att förstå.Med exempel, bilder och projektidéer ser du snabbt hur användbar och praktisk infraröd teknik egentligen är.

Katalog

Bild 1. IR -sensorer

Vad är en IR -sensor?

En IR -sensoreller infraröd sensor är en liten elektronisk enhet som kan känna infraröd strålning- En typ av ljus som dina ögon inte kan se men som ofta ges av varma föremål.Dessa sensorer används ofta i många enheter runt dig, som skärmfunktionen på din telefon när du är på ett samtal eller i robotar som kan följa en linje eller undvika att stöta på väggar.De spelar en stor roll i automatiserings- och avkänningsteknologier.

IR -sensorn fungerar genom att upptäcka infrarött ljus Antingen släpps ut eller återspeglas av ett objekt.Om du till exempel vinkar handen framför en automatisk kran eller tvåldispenser är det IR -sensorn inuti som märker din hand och aktiverar enheten.På samma sätt, när något passerar vid en räknare eller en inbrottstjuv går genom en laserlinje, kan IR -sensorn märka pausen i den infraröda ljusvägen och skicka en signal för att vidta åtgärder - som att räkna föremålet eller låta ett larm.

IR -sensorer finns i två vanliga former: närhetssensorer och kontrastensorer.Närhetssensorer används ofta i telefoner och automatiska dörrar.De upptäcker hur nära ett objekt är och reagerar i enlighet därmed.Kontrastsensorer används särskilt i robotar Linjesföljande robotar, för att hjälpa dem att upptäcka svarta linjer på en vit yta eller vice versa.

Dessa sensorer är inte bara smarta-de är enkla och kostnadseffektiva, vilket gör dem populära i både små prylar och större maskiner.De hjälper tyst att enheter förstår miljön runt dem, vilket gör våra vardagliga verktyg mer lyhörda och interaktiva.

IR LED -stiftdiagram

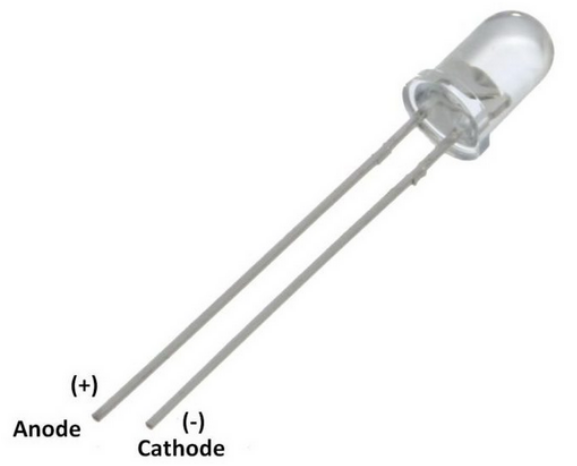

Figur 2. IR LED -diagram

De stiftdiagram över en IR -LED är ganska enkelt, men att förstå att det är viktigt när du arbetar med kretsar.En IR -LED har vanligtvis Två stift, precis som en vanlig lysdioder.En stift är anod (positiv) och den andra är katod (negativ). Att veta vilken stift som hjälper dig att ansluta den korrekt i en krets så att den fungerar som förväntat.

De anod är vanligtvis längre, och det är här den positiva spänningen går.De katod, som vanligtvis är kortare, ansluter till marken eller den negativa sidan av din strömförsörjning.Ibland hjälper den platta kanten på lysdioden också att identifiera katodsidan.

Inuti IR -LED flyter elektricitet från anoden till katoden.Om du ansluter stiften på fel sätt fungerar inte lysdioden eftersom det, liksom alla dioder, bara tillåter ström att flyta i en riktning.

Även om ljuset den släpper ut är osynlig för dina ögon, det fungerar fortfarande och kan ses med en smarttelefonkamera.Stiftanslutningarna är enkla men måste vara korrekta, särskilt när du använder IR -LED i projekt som Fjärrkontroller, hindersensorer eller IR-baserade kommunikationssystem.

Genom att känna igen rätt stiftarrangemang och ansluta det ordentligt, ser du till infraröd signal skickas effektivt, vilket gör att IR -sensorn eller mottagaren på andra sidan kan upptäcka och svara exakt.

Hur en IR -sensor fungerar?

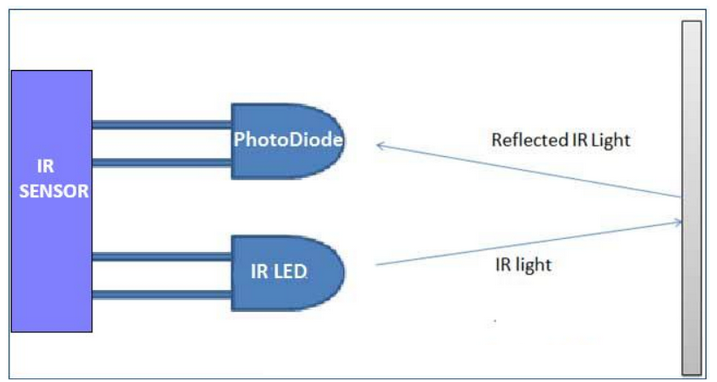

Figur 3. IR -sensor arbetsprincip

En IR -sensor fungerar genom att använda två viktiga komponenter: en IR LED och en fotodiode.Dessa två delar bildar ett par som vanligtvis kallas en optokopplare eller fotokopplareoch de arbetar tillsammans för att upptäcka infrarött ljus.IR -ledningen fungerar som sändas, skickar ut infraröda strålar, medan fotodioden är mottagare, plocka upp det reflekterade eller direkta IR -ljuset.

Photodiode är utformad för att vara känslig för infrarött ljus.När detta ljus når fotodioden orsakar det en förändring i dess motstånd och spänning.Ju mer ljus den får, desto mer förändras spänningen.Denna förändring används för att upptäcka om det finns ett objekt i närheten eller om något har rört sig framför sensorn.Det är ett enkelt men pålitligt sätt att spåra objekt utan att behöva röra vid dem.

Det finns Två vanliga sätt att IR -sensorn kan upptäcka detta ljus -direkt förekomst och indirekt incidens.I direkt förekomstIR -LED och fotodioden placeras inför varandra, utan hinder däremellan.Det infraröda ljuset reser direkt från LED till fotodioden.Om ett objekt avbryter denna väg, märker sensorn nedgången i mottagen ljus och skickar en signal.

I indirekt incidens, både IR -LED och fotodioden placeras sida vid sida.När ett objekt placeras framför dem, är IR -ljuset från lysdioden studsar av objektet och reflekterar Tillbaka in i fotodioden.Mängden ljus som returneras beror på hur nära objektet är -Närmare föremål återspeglar mer ljus.

Denna enkla arbetsprincip används i många enheter runt dig.I automatiska kranar upptäcker till exempel IR -sensorn din hand med reflekterat ljus.I säkerhetssystem kan det känna om någon går förbi.Och i robotar hjälper det maskinen att undvika att stöta på saker.Det är ett litet system, men det spelar en stor roll i att göra enheter smartare och mer lyhörd.

IR -mottagare och sändarlysdioder

I infraröd kommunikation är det två huvudkomponenter involverade: IR -sändaren LED och IR -mottagaren LED.Det här är speciella typer av ljusdioder det antingen skicka eller upptäcka Osynliga infraröda signaler.Även om de ser små och enkla ut, används de i ett brett utbud av vardagliga enheter, särskilt i fjärrkontrollsystem.

De IR -sändare LED är den del som skickar ut infrarött ljus.Detta ljus är inte synligt för det mänskliga ögat, men det bär signaler från en enhet till en annan.När du till exempel trycker på en knapp på din TV -fjärrkontroll är det IR -sändaren LED på framsidan av fjärrkontrollen som avger signalen.Dessa signaler skickas vanligtvis i ett visst mönster eller kod som den mottagande enheten förstår.

I andra änden, IR -mottagare ledde är den del som upptäcker dessa signaler.Det finns ofta inuti TV -apparater, musiksystem eller andra enheter som svarar på fjärrkontroller.Denna komponent är känslig för infrarött ljus och fungerar inom ett specifikt frekvensområde för att se till att det bara reagerar på signaler som är avsedda för det.I vissa system, när en signal tas emot, kan mottagaren kanske glöd något eller Ge en liten synlig ljusindikation, visar att en signal har plockats upp.

För att uttrycka det enkelt, IR -sändare skickar ut instruktionernaoch IR -mottagare fångar och bearbetar dem.De arbetar tillsammans som en messenger och en lyssnare, vilket gör att enheter kan kommunicera utan någon fysisk anslutning.Denna installation är inte bara begränsad till fjärrkontroller - det används också i Trådlösa sensorer, larm och dataöverföringssystem, vilket gör det till en tyst men kraftfull del av modern elektronik.

IR -sensormodulöversikt

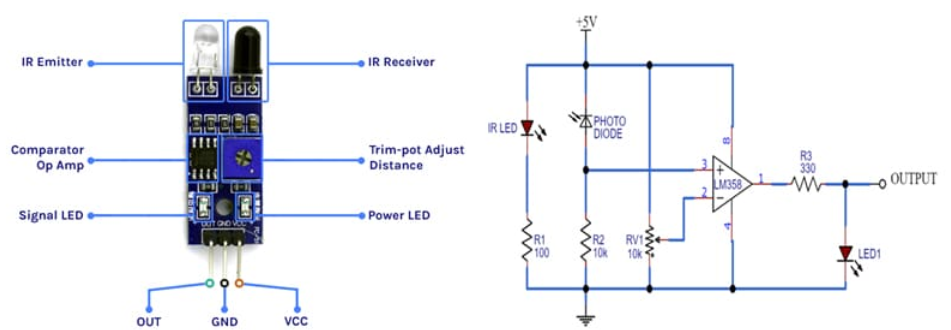

Bild 4. IR -sensormodul med krets

En IR -sensormodul är en liten, klar att använda elektronisk enhet som hjälper till att upptäcka infraröda signaler och omvandla dem till användbara elektriska signaler.Det är mer än bara en IR -LED eller fotodiode på egen hand - det kombinerar flera delar för att göra detektering enklare och mer pålitlig.Dessa moduler används i ett brett spektrum av elektronik, särskilt när avkänning och automatiska svar behövs.

Inuti en typisk IR -sensormodul hittar du vanligtvis en IR -mottagare ledde en signalförstärkareoch en demodulatorkrets.IR -mottagaren upptäcker infrarött ljus, särskilt den typ som skickas ut i specifika mönster, som de från fjärrkontroller eller närhetssensorer.De förstärkare ökar denna svaga signal så att det är lättare att arbeta med och demodulator Hjälper till att rensa upp och bearbeta signalen, ta bort eventuella extra brus eller bakgrundsstörningar.

IR -sensormoduler finns i många vardagliga användningar.Du kanske ser dem i TV -apparater, luftkonditioneringsapparater, automatiserad belysningoch till och med i robotar.De används ofta för Fjärrkontroller, rörelseavkänning, linjespårning och objektdetektering.Eftersom de kommer som ett komplett paket sparar de tid och ansträngning när de bygger elektroniska projekt eller enheter.

Dessa moduler finns också i olika stilar - vissa är grundläggande Och bara upptäcka om något är närvarande, medan andra är mer avancerad och inkludera funktioner som justerbar känslighet, digital utgång och till och med avståndsmätning.Vissa versioner är utformade för Anslut direkt till mikrokontroller, som en Arduino eller Raspberry Pi, vilket gör dem idealiska för lärande och DIY -elektronik.

Sammantaget gör IR -sensormoduler att arbeta med infraröd teknik mycket mer användarvänlig, att låta enheter svara automatiskt på rörelse, hinder eller fjärrkontrollkommandon.Oavsett om du bygger en enkel gadget eller en mer komplex robot, erbjuder dessa moduler ett pålitligt och enkelt sätt att få IR -avkänning in i ditt projekt.

Typer av IR -sensorer

Infraröda (IR) sensorer finns i olika typer, och var och en är byggd för ett specifikt syfte.Vissa är avsedda att upptäcka rörelse, andra är utformade för att mäta temperatur eller avkänsla i närheten av föremål.Medan de alla arbetar med infrarött ljus, kan de gör det och vad de används för för att variera ganska mycket.Nedan hittar du en tydlig och enkel förklaring av de vanligaste typerna av IR -sensorer, så att du kan förstå vad var och en gör och var den vanligtvis används.

Passiv infraröd (PIR) sensor

En Passiv infraröd (PIR) sensor fungerar genom att upptäcka förändringar i Infraröd strålning släpps naturligtvis av varma föremål, som människor och djur.Det skickar inte ut något ljus.Istället väntar den tyst och tittar på förändringar i temperaturen i det område som det övervakar.När någon rör sig i närheten plockar sensorn upp förändringen i infraröda nivåer och svarar - ofta genom att slå på något, som ett ljus eller ett larm.Du hittar ofta PIR -sensorer i Rörelseaktiverad belysning, säkerhetssystem och automatiska dörrar.De är Enkel, energieffektiv och bra för områden där rörelse är nyckelutlösaren.

Reflekterande IR -sensor

En reflekterande IR -sensor Inkluderar en IR -LED som skickar ut infrarött ljus och en fototransistor eller fotodiode placerad bredvid den.När ett objekt kommer nära sensorn, en del av det infraröda ljuset studsar tillbaka från objektet och plockas upp av mottagaren.Sensorn använder sedan detta reflekterade ljus för att avgöra om något är i närheten.Dessa används allmänt i robotarsärskilt linjedrävare, där sensorn letar efter kontrast mellan ljusa och mörka ytor.Du kanske också ser dem i Touchless Switches, SOAP Dispensers och Hinder-Detection Systems.De är till hjälp när du behöver veta att något är nära utan att behöva fysisk kontakt.

Transmissiv IR -sensor

På en transmissiv IR -sensor, The IR LED och Detektorn möter varandra, vanligtvis med ett gap däremellan.Lysdioden skickar ut en konstant stråle av infrarött ljus, och så länge ingenting är i vägen når ljuset mottagaren.När ett föremål passerar genom gapet och blockerar strålen, märker sensorn snabbt pausen och skickar en signal.Dessa sensorer är användbara för Artikelräknare, spelautomat och andra system Där du behöver spåra föremål som rör sig förbi en viss punkt.De är korrekta och fantastiska för industrimaskiner eller transportband där föremål måste räknas eller kontrolleras när de går förbi.

IR -närhetssensor

En IR -närhetssensor Fungerar genom att skicka ut en liten puls med infrarött ljus och sedan kontrollera hur mycket av det ljuset studsar tillbaka .Ju närmare objektet, desto starkare reflektion.Om det inte finns något i närheten kommer ljuset inte att återvända, och sensorn vet att området är klart.Dessa sensorer är mycket vanliga i smartphones (som att stänga av skärmen när du är nära örat), Automatiska dispensers och små robotar Det behovet av att undvika att stöta på saker.De är enkla att använda och svara snabbt, vilket gör dem idealiska för beröringsfria applikationer eller grundläggande navigering.

IR -temperatursensor

En IR -temperatursensor behöver inte ta kontakt med vad den mäter.Istället plockar det upp infraröd strålning av ett objekt som släpps utoch baserat på det beräknar det yttemperaturen.Denna typ av sensor används ofta i Industriella inställningar, luftkonditioneringssystem och medicinska verktyg som icke-kontakt termometrar.Det är särskilt användbart i situationer där det inte är säkert eller möjligt att beröra objektet.Läsningen sker snabbt och på avstånd, vilket är bekvämt i både vardagliga och professionella miljöer.

IR -spektroskopisensor

En IR -spektroskopisensor är mer avancerad och är van vid studiematerial Genom att lysa infrarött ljus på dem och se hur ljuset reagerar.Olika material absorberar eller återspeglar vissa delar av det infraröda ljuset, och detta mönster hjälper till att identifiera vad materialet är gjord av.Dessa sensorer används ofta i labb, medicinsk utrustning och miljöövervakning För att analysera kemikalier, upptäcka ämnen eller förstå hur rent ett prov är.Medan de kanske låter komplexa, spelar de en stor roll för att tillhandahålla exakta data om ämnen utan att behöva fysiskt förändra dem.

IR -avbildningssensor

En IR -avbildningssensor används i enheter som termisk kameror och nattvisionssystem.Istället för att bara avkänna ljus eller temperatur vid en enda punkt, kan dessa sensorer plocka upp infraröd strålning över ett brett område och förvandla det till en bild.Bilden visar ofta värmeskillnader Att använda färgskuggning, vilket gör det enkelt att upptäcka heta eller kalla områden.Dessa används i Säkerhet, brandbekämpning, bygginspektioner och medicinsk avbildning.Till exempel kan de hitta värmeläckor i en vägg eller upptäcka någons närvaro i totalt mörker.Det är ett kraftfullt sätt att se vad som vanligtvis är osynligt för det mänskliga ögat.

Var och en av dessa IR -sensortyper ger något annat till bordet.Oavsett om du arbetar med ett enkelt DIY -projekt, bygger en robot eller designar ett smart system, beror du på rätt sensor Vad du vill upptäcka och Hur du vill upptäcka det.Att känna till dessa typer ger dig en solid utgångspunkt för att välja sensorn som passar dina behov bäst.

IR LED -sensorprojektidéer

Det finns många roliga och praktiska sätt att använda IR -sensorer och IR -lysdioder i verkliga projekt.Dessa idéer är inte bara användbara för att lära sig hur infraröd teknik fungerar utan också hjälper till att bygga smarta system för hem, skolor och till och med industriutrymmen.Nedan följer åtta intressanta projektidéer, var och en förklaras på ett tydligt och enkelt sätt att hjälpa dig att förstå hur de fungerar och var de kan användas.

Närhetssensor

Detta projekt använder reflekterande indirekt incidensprincip.En IR LED skickar ut ljusoch när ett objekt kommer nära reflekterar ljuset tillbaka till fotodiode, som sedan upptäcker det.Ju närmare objektet, desto mer ljus återspeglas och desto starkare signalen.

Detta är samma metod som används i smartphones.Under ett telefonsamtal stängs din skärm till exempel när telefonen är nära örat.Det är närhetssensorn på jobbet.Du kan skapa din egen version av denna sensor för beröringslösa kontroller eller hinderdetektering i små robotik.

Linje efter robot

I detta projekt används IR -sensorer för att hjälpa en robot Följ en väg eller linje ritad på marken.Vanligtvis görs detta genom att placera svart tejp på en vit yta.IR -sensorn upptäcker kontrasten mellan de två färgerna. Vit återspeglar IR -ljus, medan Black absorberar det.

Sensorn skickar dessa data till en mikrokontroller, som bestämmer om roboten ska vända, gå framåt eller stoppa.Dessa robotar är populära i skolor och nybörjarrobotverkstäder.Det är ett bra sätt att lära sig hur sensorer och programmering fungerar tillsammans.

Objektdisk

Detta projekt fungerar med direkt förekomst.En IR -LED och en fotodiode placeras tvärs över varandra.När ett objekt passerar mellan dem, det blockerar IR -ljusetoch sensorn upptäcker avbrottet.

Varje gång ett objekt blockerar ljuset ökar en räknare med en.Detta är användbart i fabriker eller produktionslinjer att räkna produkter när de rör sig längs ett transportband.Du kan visa räkningen med Lysdioder, sju segmentskärmar eller LCD-skärmar.

Inbrottslarmsystem

Detta projekt är också baserat på direkt förekomst.De IR LED och fotodiode installeras på motsatta sidor av en dörr eller ingång.När strålen av IR -ljus är oavbruten, förblir systemet tyst.Om någon går igenom och bryter strålen, sensorn utlöser en larm.

Denna enkla installation används i hemsäkerhet, kontor och till och med museer för att skydda värdefulla föremål.Det är ett kostnadseffektivt sätt att skapa ett grundläggande men effektivt säkerhetssystem.

IR Music Sender och mottagare

I detta projekt är IR -teknik van vid överföra ljudsignaler trådlöst.En IR -sändare skickar musikaliska toner, som tas emot av en IR -mottagare placerade några meter bort.Signalerna omvandlas sedan till ljud med hjälp av en liten högtalare eller summer.

IR -musiksändaren körs vanligtvis på en 9V -batterimedan mottagaren kan använda en reglerad 9–12V strömkälla.Det är ett roligt sätt att förstå trådlös dataöverföring och hur IR kan användas utöver bara upptäckt.

Kul med IR -sensorer

Detta projekt kombinerar olika små användningar av IR -sensorer, till exempel Objektdetektering, hinderundvikande och närhetsavkänning.Du kan bygga grundläggande kretsar för att få lysdioder att slå på när ett objekt är i närheten eller utlöser ljud när rörelse upptäcks.

Det är bra för att experimentera med hur IR-sensorer beter sig under olika förhållanden och för att få praktisk erfarenhet med Enkel robotik eller automatiseringsuppgifter.

Trådlöst PIR -säkerhetssystem

I det här projektet använder du Fyra PIR -rörelsessensorer, var och en placerad på en annan sida -fram, bak, vänster och höger- Att övervaka ett helt område.Om rörelse upptäcks från någon sida utlöser systemet en ljud och en visuell varning.Det berättar också vilken riktning rörelsen kom ifrån.

Denna installation är perfekt för att säkra ett rum eller ett område där du behöver bred täckning.Det kan appliceras i Hemsäkerhet, kontor eller till och med fjärrövervakningszoner.

Objekt och närhetsinfraröd detektor

I detta projekt är målet att upptäcka båda närvaro av ett objekt och dess avstånd med IR -sensorer.Kretsen kan justeras för att fungera som en Path Tracker, en hinderdetektor eller till och med en beröringsfri switch.

Detta är ett användbart mångsidigt projekt som visar flexibiliteten hos IR -sensorer.Dess Enkelt att bygga och hjälper dig att se hur IR -sensorer kan anpassa sig till olika roller beroende på kretsinställningen.

Viktiga skillnader mellan IR -sensor och IR LED

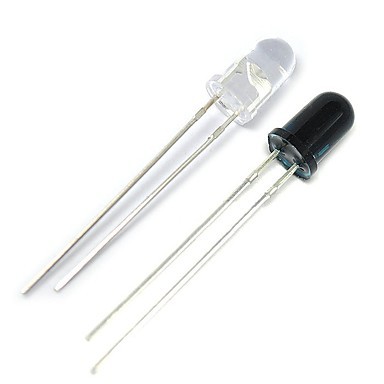

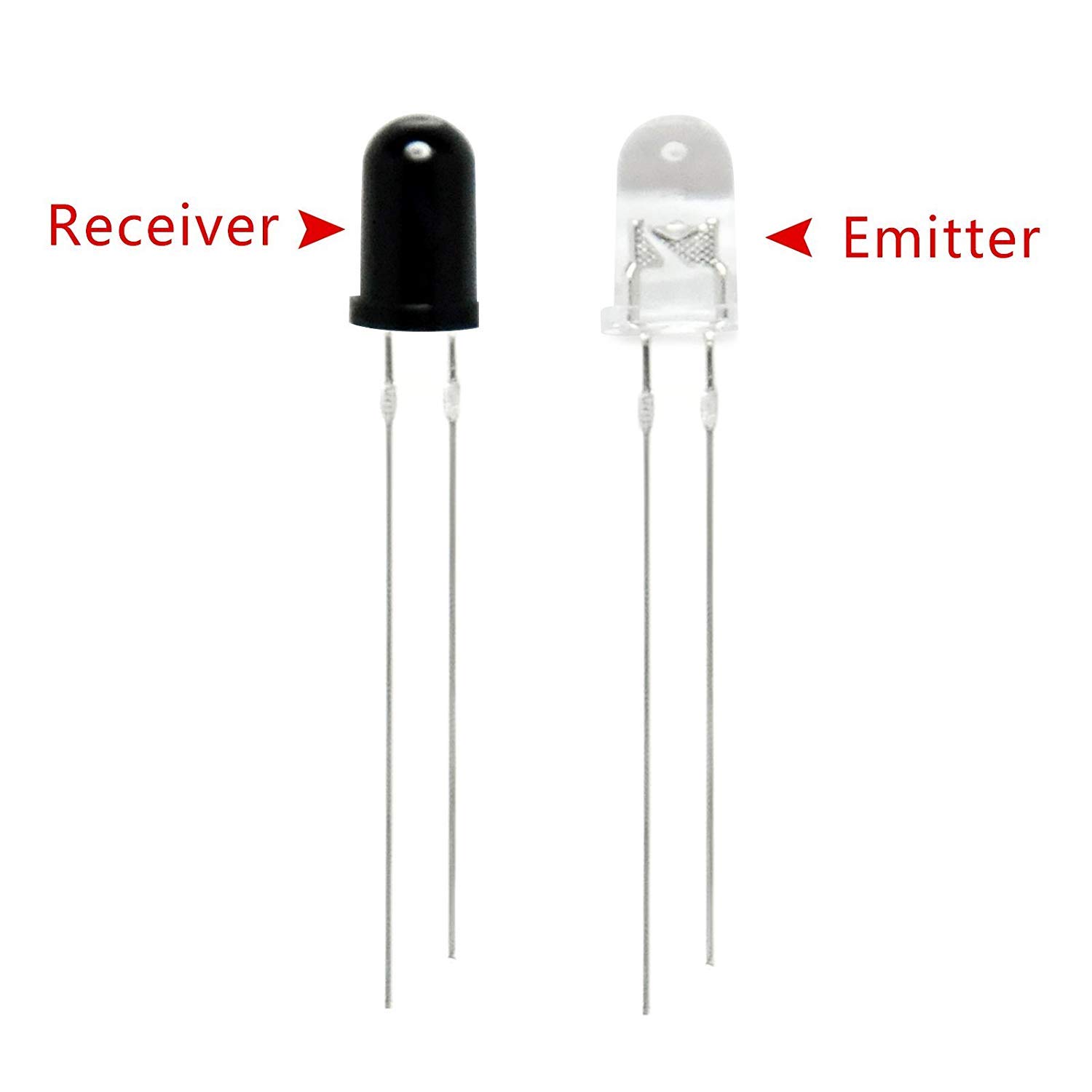

Figur 5. IR -sensor och IR LED

Om du just börjar med elektronik eller arbetar med ditt första infraröda baserade projekt är det lätt att bli förvirrad mellan en IR-sensor och en IR-LED.Medan de båda hanterar infraröd strålning, har de mycket olika jobb.Den ena används för att skicka signaler, medan den andra är tänkt att upptäcka dem.Att förstå hur var och en fungerar hjälper dig att välja rätt komponent för din krets eller projekt.Låt oss bryta ner det tydligt.

IR -sensor

• funktion

En IR -sensor är en enhet som är byggd till upptäcka infraröd strålning kommer från ett objekt eller studsar av det.Det används att avkänna förändringar I omgivningen, till exempel en person som rör sig förbi den, ett närliggande föremål eller till och med yttemperatur.Om ditt projekt behöver svara när något är närvarande eller rör sig, IR -sensorn är vad du behöver.

• Komponenter

En IR -sensor inkluderar vanligtvis både en IR -LED (emitteren) och en fotodiod eller fototransistor (mottagaren).IR -LED skickar ut infrarött ljus, och mottagaren plockar upp det återvändande ljuset.Om något är i vägen eller återspeglar ljuset, märker sensorn förändringen och skickar en signal.

• Arbetsprincip

IR -sensorer fungerar genom att övervaka infrarött ljus - antingen Naturlig typ av varma kroppar (som i PIR -sensorer) eller reflekterat ljus från en IR -LED.Om mängden ljus som upptäcks av fotodioden förändras, reagerar sensorn.Så här vet det när det finns rörelse eller när något är i närheten.

• applikationer

Du hittar IR -sensorer i Automatiska dörrar, hemsäkerhetssystem, beröringslösa kranar, termometraroch till och med i Linjesföljande robotar.De är till hjälp i alla situationer där en enhet måste reagera på rörelse, temperatur eller objekt närvaro.

IR LED

• funktion

En IR-LED är en typ av ljusemitterande diod som avger infrarött ljus när det drivs.Detta ljus kan inte ses med dina ögon, men det plockas upp av IR -mottagare och sensorer.Om ditt projekt måste överföra signaler eller data är IR -LED vad du kommer att använda.

• Komponenter

En IR -LED är gjord av en halvledarmaterial.Den har två stift, precis som en vanlig LED, och gör det bara möjligt för ström att flyta i en riktning.När strömmen rinner igenom det, det avger ljus i det infraröda spektrumet istället för synligt ljus.

• Arbetsprincip

Precis som en standard LED fungerar IR -LED när Elektroner rör sig genom dioden och släpp energi.Men istället för att producera synligt ljus kommer energin ut som infraröd strålning.Detta gör det perfekt för fjärrkontrollapplikationer och IR -kommunikationssystem.

• applikationer

IR -lysdioder används i TV -fjärrkontroller, säkerhetssystem, nattvisionskameroroch till och med trådlösa ljudsändare.Överallt du behöver skicka information utan ledningar hittar du ofta IR -lysdioder i hjärtat av systemet.

Om du bygger något som behöver svara på rörelse, temperatur eller närliggande föremål, Använd en IR -sensor.Om ditt mål är att skicka en signal, som ett fjärrkommando eller trådlös dataoch då Använd en IR -LED.De arbetar ofta tillsammans, men att veta deras unika roller hjälper dig att fatta smartare designbeslut för ditt projekt.

Slutsats

IR -sensorer och IR -lysdioder är enkla men ändå kraftfulla verktyg som hjälper många av dina vardagliga enheter att fungera smartare.De tillåter maskiner att upptäcka rörelse, följa vägar, räkna objekt och till och med kommunicera trådlöst.Oavsett om du lär dig om grundläggande elektronik eller bygger ett smart system hemma, är dessa komponenter enkla att använda och mycket anpassningsbara.Den här guiden har visat hur de fungerar, var de används och hur du kan börja bygga med dem.Med rätt installation kan du göra dina egna IR-baserade projekt och se denna teknik i aktion.Det bästa är att du inte behöver vara expert för att komma igång.
