Datablad
1532 Series.pdfPCN -design/specifikation
1502/1532 Series Insulator 3/Jun/2010.pdfVill du ha ett bättre pris?
Lägg till i CART och Skicka RFQ nu, vi kommer att kontakta dig omedelbart.
| Kvantitet | Enhetspris | Ext.Pris |
|---|---|---|
| 1+ | $2.293 | $2.29 |

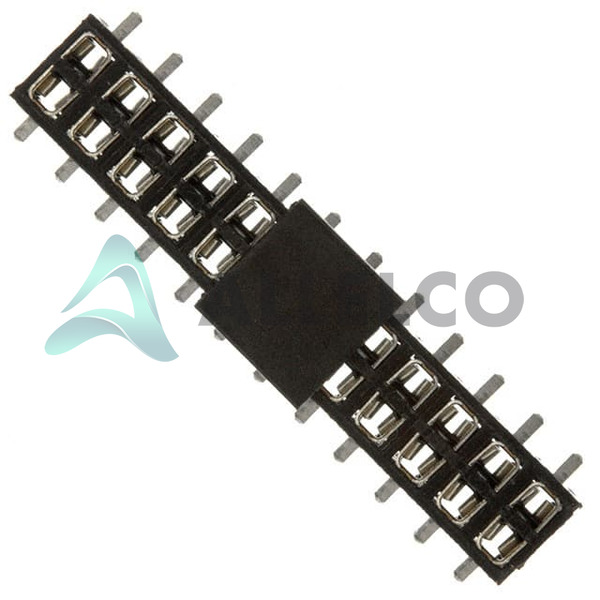

153224-2000-RB-WD tekniska specifikationer
3M - 153224-2000-RB-WD Tekniska specifikationer, attribut, parametrar och delar med liknande specifikationer som 3M - 153224-2000-RB-WD
| Produktattribut | Attributvärde | |
|---|---|---|
| Tillverkare | 3M | |
| Spänningsvärde | 500VDC | |
| Uppsägning | Solder | |
| Stil | Board to Board or Cable | |
| Serier | 1532 | |
| Row Spacing - Parning | 0.079" (2.00mm) | |
| Pitch - Parning | 0.079" (2.00mm) | |
| Paket | Tape & Reel (TR) | |
| Driftstemperatur | -55°C ~ 105°C | |
| Antal rader | 2 | |
| Antal positioner laddade | All | |
| Antal positioner | 24 | |
| Monteringstyp | Surface Mount | |
| Material Brännbarhetsbedömning | UL94 V-0 | |
| Mated Stacking Heights | - | |
| Isoleringsmaterial | Liquid Crystal Polymer (LCP), Glass Filled | |
| Isolationshöjd | 0.129" (3.28mm) |
| Produktattribut | Attributvärde | |
|---|---|---|
| Isoleringsfärg | Black | |
| Ingress Protection | - | |
| Funktioner | Pick and Place | |
| Fästningstyp | Push-Pull | |
| Current Rating (AMPS) | 1A | |
| Kontakt typ | Female Socket | |
| Kontakta Form | Square | |
| Kontaktmaterial | Copper Alloy | |
| Kontakta Längd - Post | - | |
| Kontakt Slutför tjocklek - Post | - | |
| Kontakt Slutför tjocklek - Parning | 30.0µin (0.76µm) | |
| Kontakt Finish - Post | Tin | |
| Kontakt Avsluta - Parning | Gold | |
| Connector Type | Receptacle, Bottom or Top Entry | |
| Basproduktnummer | 153224 | |
| tillämpningar | - |
| ATTRIBUT | BESKRIVNING |
|---|---|
| RoHs status | Överensstämmer med RoHS |
| Fuktkänslighetsnivå (MSL) | 1 (Unlimited) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
De tre delarna till höger har liknande specifikationer som 3M 153224-2000-RB-WD.
| Produktattribut | ![]() |
![]() |
||
|---|---|---|---|---|
| Artikelnummer | 153226-2000-RB-WD | 153222-2000-RB-WD | 153222-2020-RB-WD | 153222-2000-RB |
| Tillverkare | 3M | 3M | 3M | 3M |
| Kontakt Slutför tjocklek - Parning | - | - | - | - |
| Kontakta Form | - | - | - | - |
| Serier | - | - | - | - |
| Material Brännbarhetsbedömning | - | - | - | - |
| Driftstemperatur | - | -40°C ~ 85°C | 0°C ~ 70°C | -40°C ~ 85°C |
| Basproduktnummer | - | DAC34H84 | MAX500 | ADS62P42 |
| Fästningstyp | - | - | - | - |
| Antal rader | - | - | - | - |
| Antal positioner laddade | - | - | - | - |
| Stil | - | - | - | - |
| Funktioner | - | - | - | Simultaneous Sampling |
| Antal positioner | - | - | - | - |
| Kontaktmaterial | - | - | - | - |
| Spänningsvärde | - | - | - | - |
| Row Spacing - Parning | - | - | - | - |
| tillämpningar | - | - | - | - |
| Connector Type | - | - | - | - |
| Kontakt Avsluta - Parning | - | - | - | - |
| Uppsägning | - | - | - | - |
| Kontakt typ | - | - | - | - |
| Kontakt Finish - Post | - | - | - | - |
| Current Rating (AMPS) | - | - | - | - |
| Kontakt Slutför tjocklek - Post | - | - | - | - |
| Isoleringsfärg | - | - | - | - |
| Mated Stacking Heights | - | - | - | - |
| Kontakta Längd - Post | - | - | - | - |
| Ingress Protection | - | - | - | - |
| Paket | - | Tape & Reel (TR) | Tube | Tape & Reel (TR) |
| Monteringstyp | - | Surface Mount | Through Hole | Surface Mount |
| Isoleringsmaterial | - | - | - | - |
| Isolationshöjd | - | - | - | - |
| Pitch - Parning | - | - | - | - |
Ladda ner 153224-2000-RB-WD PDF -datablad och 3M -dokumentation för 153224-2000-RB-WD - 3M.
