HemProdukterisolatorerIsolatorer - Gate DriversHCPL-3120-000E

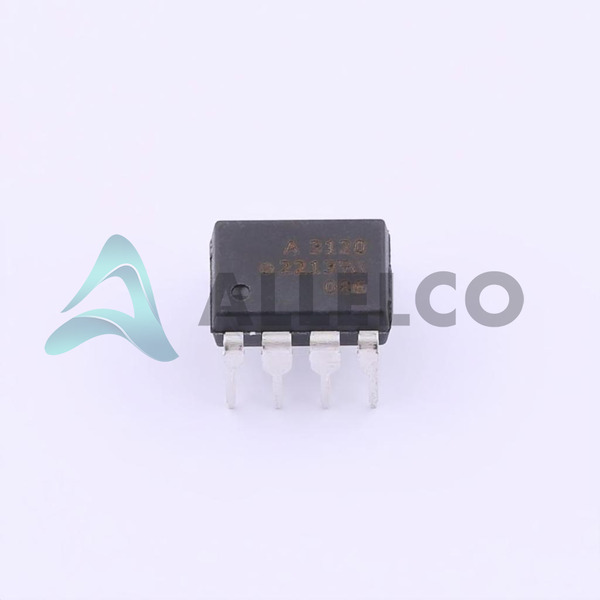

HCPL-3120-000E Image
HCPL-3120-000E Image - 1HCPL-3120-000E Image - 2
Bild kan vara representation.
Se specifikationer för produktinformation.
Dela med sig
 Favorit
UTTRYCKSALTERNATIV
Betalningsmetod

HCPL-3120-000E - Broadcom Limited

Tillverkare Artikelnummer
HCPL-3120-000E
Tillverkare
Avago Technologies (Broadcom)
Allelco Artikelnummer
32D-HCPL-3120-000E
Garanti
1 år Allelco -garanti - Ta reda på mer
Delar beskrivning
OPTOISO 3.75KV 1CH GATE DVR 8DIP
Paket
8-DIP
Datablad
1.HCPL-3120-000E.pdf ...

PCN -montering/ursprung

Wafer Fab/Alt Mfg Site 30/Apr/2015.pdf
RoHs status
ROHS3 -kompatibel
Jämföra
Vår certifiering
I lager: 25348
  • Enhetspris: $0.583
  • Delsumma: $0.00

Vill du ha ett bättre pris?
Lägg till i CART och Skicka RFQ nu, vi kommer att kontakta dig omedelbart.

Kvantitet Enhetspris Ext.Pris
1+ $0.583 $0.58
10+ $0.489 $4.89
50+ $0.438 $21.90
100+ $0.379 $37.90
500+ $0.353 $176.50
1000+ $0.342 $342.00
Ovanstående priser inkluderar inte skatter och frakträntor, som kommer att beräknas på beställningssidorna.
UTTRYCKSALTERNATIV
Betalningsmetod
Vår certifiering

Specifikationer

HCPL-3120-000E tekniska specifikationer
Broadcom Limited - HCPL-3120-000E Tekniska specifikationer, attribut, parametrar och delar med liknande specifikationer som Broadcom Limited - HCPL-3120-000E

Produktattribut Attributvärde
Tillverkare Avago Technologies (Broadcom)
Spänning - utgångsförsörjning 15V ~ 30V
Spänning - Isolering 3750Vrms
Spänning - Framåt (Vf) (Typ) 1.5V
Teknologi Optical Coupling
Leverantörs Device Package 8-DIP
Serier -
Rise / Fall Time (Typ) 100ns, 100ns
Pulsbreddförvrängning (Max) 300ns
Utbredningsfördröjning tpLH / tpHL (Max) 500ns, 500ns
Förpackning / Fodral 8-DIP (0.300', 7.62mm)
Produktattribut Attributvärde
Paket Tube
Driftstemperatur -40°C ~ 100°C
Antal kanaler 1
Monteringstyp Through Hole
Nuvarande - Peak Output 2.5A
Ström - Utgång Hög, Låg 2A, 2A
Ström - DC Framåt (Om) (Max) 25 mA
Common Mode Transient Immunity (Min) 25kV/µs
Basproduktnummer HCPL-3120
Godkännandebyrå CSA, UR

Miljö- och exportklassificeringar

ATTRIBUT BESKRIVNING
RoHs status ROHS3 -kompatibel
Fuktkänslighetsnivå (MSL) 1 (Unlimited)
Nå status REACH Unaffected
ECCN EAR99
HTSUS 8541.49.8000

Delar med liknande specifikationer

De tre delarna till höger har liknande specifikationer som Broadcom Limited HCPL-3120-000E.

Produktattribut HCPL-3101-000E HCPL-3120-500E HCPL-3120-300E HCPL-3120-060E
Artikelnummer HCPL-3101-000E HCPL-3120-500E HCPL-3120-300E HCPL-3120-060E
Tillverkare Broadcom Limited Broadcom Limited Broadcom Limited Broadcom Limited
Utbredningsfördröjning tpLH / tpHL (Max) - - - -
Leverantörs Device Package - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Rise / Fall Time (Typ) - - - -
Nuvarande - Peak Output - - - -
Basproduktnummer - DAC34H84 MAX500 ADS62P42
Teknologi - - - -
Förpackning / Fodral - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Ström - Utgång Hög, Låg - - - -
Spänning - Isolering - - - -
Common Mode Transient Immunity (Min) - - - -
Pulsbreddförvrängning (Max) - - - -
Godkännandebyrå - - - -
Spänning - utgångsförsörjning - - - -
Monteringstyp - Surface Mount Through Hole Surface Mount
Serier - - - -
Antal kanaler - - - -
Driftstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Spänning - Framåt (Vf) (Typ) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Ström - DC Framåt (Om) (Max) - - - -

HCPL-3120-000E Datablad PDF

Ladda ner HCPL-3120-000E PDF -datablad och Broadcom Limited -dokumentation för HCPL-3120-000E - Broadcom Limited.

PCN -förpackning
Marking/Labeling Revision B 14/Jan/2014.pdf Multiple Devices Marking/Labeling 07/Aug/2013.pdf
PCN -design/specifikation
Molding Chg 08/Feb/2016.pdf Mult Device Design Changes 10/Nov/2015.pdf
PCN -montering/ursprung
Wafer Fab/Alt Mfg Site 30/Apr/2015.pdf
