PCN -föråldring/ EOL
Multiple Devices Jul/2012.pdfJL05-2L22-23P-R tekniska specifikationer

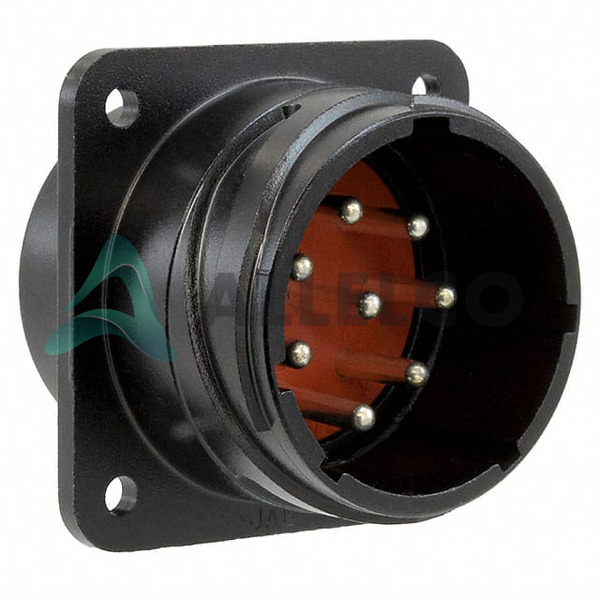

JAE Electronics - JL05-2L22-23P-R Tekniska specifikationer, attribut, parametrar och delar med liknande specifikationer som JAE Electronics - JL05-2L22-23P-R
| Produktattribut | Attributvärde | |
|---|---|---|
| Tillverkare | JAE Electronics | |
| Spänningsvärde | - | |
| Uppsägning | Solder Cup | |
| Skärm | - | |
| Shell Storlek, MIL | - | |
| Skallstorlek - Infoga | 22-23 | |
| Shell Material | Aluminum Alloy | |
| Shell Finish | Zinc | |
| Serier | JL05 | |
| Primärmaterial | Metal | |
| Paket | Bulk | |
| Orientering | N (Normal) | |
| Driftstemperatur | -55°C ~ 125°C | |
| Antal positioner | 8 (7 + PE) | |
| Monteringstyp | Panel Mount | |
| Monteringsfunktion | Flange |
| Produktattribut | Attributvärde | |
|---|---|---|
| Material Brännbarhetsbedömning | - | |
| Sätt in material | Synthetic Rubber | |
| Ingress Protection | IP67 - Dust Tight, Waterproof | |
| Funktioner | Ground | |
| Fästningstyp | Bayonet Lock | |
| Current Rating (AMPS) | 23A | |
| Kontaktmaterial | Copper Alloy | |
| Kontakt Slutför tjocklek - Parning | - | |
| Kontakt Avsluta - Parning | Silver | |
| Connector Type | Receptacle, Male Pins | |
| Färg | Black | |
| Kabelöppning | 1.252" (31.80mm) | |
| Basproduktnummer | JL05-2L22 | |
| Backshell Material, Plating | - | |
| tillämpningar | Industrial, Marine, Telecommunications |
| ATTRIBUT | BESKRIVNING |
|---|---|
| Fuktkänslighetsnivå (MSL) | 1 (Unlimited) |
| Nå status | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS | 8536.69.4020 |
De tre delarna till höger har liknande specifikationer som JAE Electronics JL05-2L22-23P-R.
| Produktattribut | ![]() |
![]() |
![]() |
|
|---|---|---|---|---|
| Artikelnummer | JL05-2L22-23P-R | JL05-2A36-74PC-F0-RK | JL05-6A18-11SC-F0-R | JL05-2A28-73ASC-F0-R |
| Tillverkare | JAE Electronics | JAE Electronics | JAE Electronics | JAE Electronics |
| Shell Material | Aluminum Alloy | - | Aluminum | Aluminum |
| Skallstorlek - Infoga | 22-23 | - | 18-11 | 28-73A |
| Shell Finish | Zinc | - | Zinc | Zinc |
| tillämpningar | Industrial, Marine, Telecommunications | - | - | - |
| Monteringsfunktion | Flange | - | - | Flange |
| Ingress Protection | IP67 - Dust Tight, Waterproof | - | IP67 - Dust Tight, Waterproof | IP67 - Dust Tight, Waterproof |
| Kontakt Slutför tjocklek - Parning | - | - | - | - |
| Primärmaterial | Metal | - | - | - |
| Basproduktnummer | JL05-2L22 | JL05-2A3 | JL05-6A1 | JL05-2A2 |
| Paket | Bulk | Bulk | Bulk | Bulk |
| Spänningsvärde | - | - | - | - |
| Färg | Black | - | - | - |
| Current Rating (AMPS) | 23A | - | - | - |
| Shell Storlek, MIL | - | - | - | - |
| Antal positioner | 8 (7 + PE) | - | 5 (4 + PE) | 73 (72 + PE) |
| Monteringstyp | Panel Mount | - | Free Hanging (In-Line) | Panel Mount |
| Kabelöppning | 1.252" (31.80mm) | - | - | - |
| Orientering | N (Normal) | - | N (Normal) | N (Normal) |
| Sätt in material | Synthetic Rubber | - | Synthetic Resin | Synthetic Resin |
| Kontakt Avsluta - Parning | Silver | - | - | - |
| Connector Type | Receptacle, Male Pins | - | Plug Housing | Receptacle Housing |
| Funktioner | Ground | - | Coupling Nut | - |
| Fästningstyp | Bayonet Lock | - | Bayonet Lock | Bayonet Lock |
| Material Brännbarhetsbedömning | - | - | UL94 V-0 | UL94 V-0 |
| Skärm | - | - | Unshielded | Unshielded |
| Serier | JL05 | - | JL05 | JL05 |
| Backshell Material, Plating | - | - | - | - |
| Kontaktmaterial | Copper Alloy | - | - | - |
| Uppsägning | Solder Cup | - | - | - |
| Driftstemperatur | -55°C ~ 125°C | - | -55°C ~ 125°C | -55°C ~ 125°C |
Ladda ner JL05-2L22-23P-R PDF -datablad och JAE Electronics -dokumentation för JL05-2L22-23P-R - JAE Electronics.
JL05-2A36-74PC-F0-RKJAE ElectronicsCONN RCPT HSG MALE 74POS PNL MT
JL05-6A18-11SC-F0-RJAE ElectronicsCONN PLG HSG FMALE 5POS INLINE
JL05-2A28-73ASC-F0-RJAE ElectronicsCONN RCPT HSG FMALE 73POS PNL MT
JL05-2A36-74PC-F0-RJAE ElectronicsCONN RCPT HSG MALE 74POS PNL MT
JL05-2A36-74SC-F0-RJAE ElectronicsCONN RCPT HSG FMALE 74POS PNL MT
JL05-6A18-19ASC-F0-RJAE ElectronicsCONN PLG HSG FMALE 19POS INLINE
JL05-2A36-74PCW-F0-RJAE ElectronicsCONN RCPT HSG MALE 74POS PNL MT
JL05-2A36-74PCX-F0-RJAE ElectronicsCONN RCPT HSG MALE 74POS PNL MT
JL05-2A36-74PCX-F0-RKJAE ElectronicsCONN RCPT HSG MALE 74POS PNL MT
JL05-2A28-73ASC-F0-RKJAE ElectronicsCONN RCPT HSG FMALE 73POS PNL MT
JL05-6A18-1PC-F0-R-YJAE ElectronicsCONNECTOR BACKSHELL
JL05-6A18-19APC-F0-RJAE ElectronicsCONN PLG HSG MALE 19POS INLINE
JL05-6A20-15SC-F0-RJAE ElectronicsCONN PLG HSG FMALE 7POS INLINE
JL05-6A20-15PC-F0-RJAE ElectronicsCONN PLUG HSG MALE 7POS INLINE
JL05-2A36-74PCW-F0-RKJAE ElectronicsCONN RCPT HSG MALE 74POS PNL MTDin e -postadress publiceras inte.
