Specifikationer

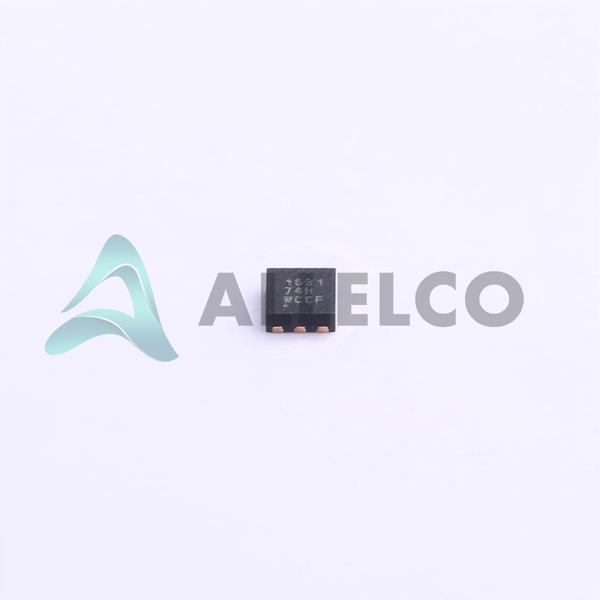

CSD16301Q2 tekniska specifikationer
Texas Instruments - CSD16301Q2 Tekniska specifikationer, attribut, parametrar och delar med liknande specifikationer som Texas Instruments - CSD16301Q2
| Produktattribut |
Attributvärde
| |
| Tillverkare |
Texas Instruments |
|
| Vgs (th) (Max) @ Id |
1.55V @ 250µA |
|
| Vgs (Max) |
+10V, -8V |
|
| Teknologi |
MOSFET (Metal Oxide) |
|
| Leverantörs Device Package |
6-SON |
|
| Serier |
NexFET™ |
|
| Rds On (Max) @ Id, Vgs |
24mOhm @ 4A, 8V |
|
| Effektdissipation (Max) |
2.3W (Ta) |
|
| Förpackning / Fodral |
6-SMD, Flat Leads |
|
| Paket |
Tape & Reel (TR) |
|
| Produktattribut |
Attributvärde
| |
| Driftstemperatur |
-55°C ~ 150°C (TJ) |
|
| Monteringstyp |
Surface Mount |
|
| Inputkapacitans (Ciss) (Max) @ Vds |
340 pF @ 12.5 V |
|
| Gate Laddning (Qg) (Max) @ Vgs |
2.8 nC @ 4.5 V |
|
| FET-typ |
N-Channel |
|
| FET-funktionen |
- |
|
| Drivspänning (Max Rds På, Min Rds På) |
3V, 8V |
|
| Avlopp till källspänning (Vdss) |
25 V |
|
| Ström - Kontinuerlig avlopp (Id) @ 25 ° C |
5A (Tc) |
|
| Basproduktnummer |
CSD16301 |
|
