HemProdukterDiskreta halvledarprodukterTransistorer - FET, MOSFET - SingleCSD18534KCS

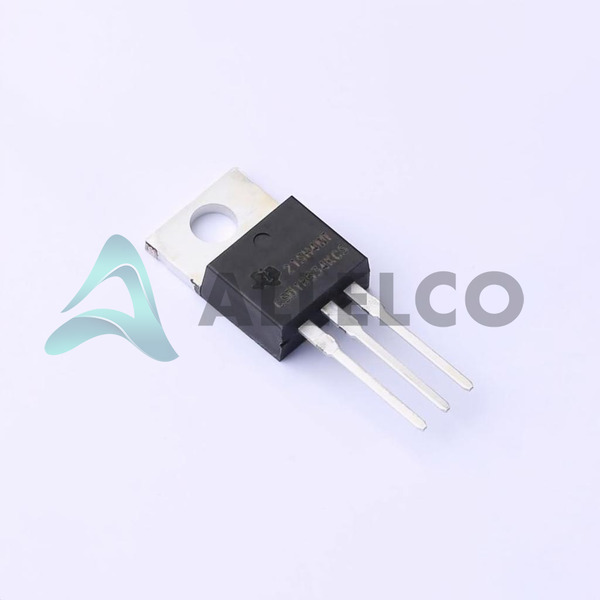

CSD18534KCS Image
CSD18534KCS Image - 1CSD18534KCS Image - 2
Bild kan vara representation.
Se specifikationer för produktinformation.
Dela med sig
 Favorit
UTTRYCKSALTERNATIV
Betalningsmetod

CSD18534KCS - Texas Instruments

Tillverkare Artikelnummer
CSD18534KCS
Tillverkare
Texas Instruments
Allelco Artikelnummer
32D-CSD18534KCS
Garanti
1 år Allelco -garanti - Ta reda på mer
Delar beskrivning
MOSFET N-CH 60V 45A/100A TO220-3
Paket
TO-220-3
Datablad
1.CSD18534KCS.pdf ...

PCN -montering/ursprung

Site Chg 04/Dec/2015.pdf
RoHs status
ROHS3 -kompatibel
Jämföra
Vår certifiering
I lager: 75220
  • Enhetspris: $0.93
  • Delsumma: $0.00

Vill du ha ett bättre pris?
Lägg till i CART och Skicka RFQ nu, vi kommer att kontakta dig omedelbart.

Kvantitet Enhetspris Ext.Pris
1+ $0.93 $0.93
10+ $0.831 $8.31
30+ $0.739 $22.17
100+ $0.669 $66.90
500+ $0.641 $320.50
1000+ $0.626 $626.00
Ovanstående priser inkluderar inte skatter och frakträntor, som kommer att beräknas på beställningssidorna.
UTTRYCKSALTERNATIV
Betalningsmetod
Vår certifiering

Specifikationer

CSD18534KCS tekniska specifikationer
Texas Instruments - CSD18534KCS Tekniska specifikationer, attribut, parametrar och delar med liknande specifikationer som Texas Instruments - CSD18534KCS

Produktattribut Attributvärde
Tillverkare Texas Instruments
Vgs (th) (Max) @ Id 2.3V @ 250µA
Vgs (Max) ±20V
Teknologi MOSFET (Metal Oxide)
Leverantörs Device Package TO-220-3
Serier NexFET™
Rds On (Max) @ Id, Vgs 9.5mOhm @ 40A, 10V
Effektdissipation (Max) 107W (Tc)
Förpackning / Fodral TO-220-3
Paket Tube
Produktattribut Attributvärde
Driftstemperatur -55°C ~ 175°C (TJ)
Monteringstyp Through Hole
Inputkapacitans (Ciss) (Max) @ Vds 1880 pF @ 30 V
Gate Laddning (Qg) (Max) @ Vgs 24 nC @ 10 V
FET-typ N-Channel
FET-funktionen -
Drivspänning (Max Rds På, Min Rds På) 4.5V, 10V
Avlopp till källspänning (Vdss) 60 V
Ström - Kontinuerlig avlopp (Id) @ 25 ° C 45A (Ta), 100A (Tc)
Basproduktnummer CSD18534

Miljö- och exportklassificeringar

ATTRIBUT BESKRIVNING
RoHs status ROHS3 -kompatibel
Fuktkänslighetsnivå (MSL) 1 (Unlimited)
Nå status REACH Unaffected
ECCN EAR99

Delar med liknande specifikationer

De tre delarna till höger har liknande specifikationer som Texas Instruments CSD18534KCS.

Produktattribut CSD18533KCS CSD18535KCS CSD18537NKCS CSD18535KTT
Artikelnummer CSD18533KCS CSD18535KCS CSD18537NKCS CSD18535KTT
Tillverkare Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Driftstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Vgs (th) (Max) @ Id - - - -
Inputkapacitans (Ciss) (Max) @ Vds - - - -
Förpackning / Fodral - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Vgs (Max) - - - -
Drivspänning (Max Rds På, Min Rds På) - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Effektdissipation (Max) - - - -
Gate Laddning (Qg) (Max) @ Vgs - - - -
Basproduktnummer - DAC34H84 MAX500 ADS62P42
Ström - Kontinuerlig avlopp (Id) @ 25 ° C - - - -
Rds On (Max) @ Id, Vgs - - - -
FET-funktionen - - - -
Leverantörs Device Package - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
FET-typ - - - -
Serier - - - -
Teknologi - - - -
Avlopp till källspänning (Vdss) - - - -
Monteringstyp - Surface Mount Through Hole Surface Mount

CSD18534KCS Datablad PDF

Ladda ner CSD18534KCS PDF -datablad och Texas Instruments -dokumentation för CSD18534KCS - Texas Instruments.

PCN -montering/ursprung
Site Chg 04/Dec/2015.pdf
