HemProdukterDiskreta halvledarprodukterTransistorer - FET, MOSFET - SingleSTP5NK52ZD

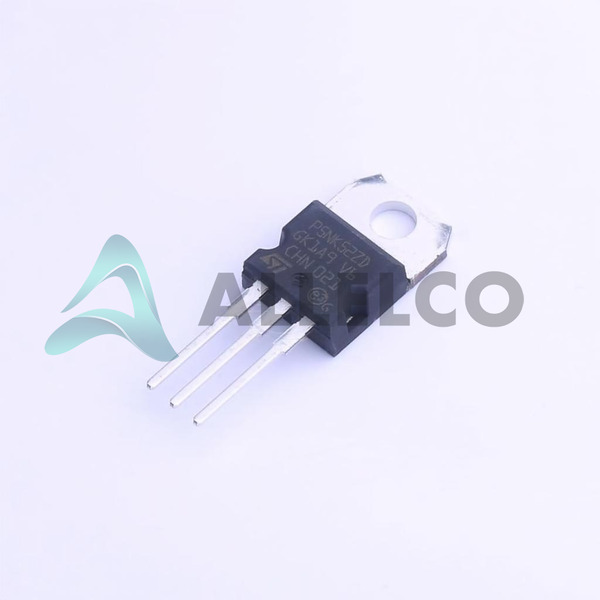

STP5NK52ZD Image
STP5NK52ZD Image - 1STP5NK52ZD Image - 2
Bild kan vara representation.
Se specifikationer för produktinformation.
Dela med sig
 Favorit
UTTRYCKSALTERNATIV
Betalningsmetod

STP5NK52ZD - STMicroelectronics

Tillverkare Artikelnummer
STP5NK52ZD
Tillverkare
STMicroelectronics
Allelco Artikelnummer
32D-STP5NK52ZD
Garanti
1 år Allelco -garanti - Ta reda på mer
Delar beskrivning
MOSFET N-CH 520V 4.4A TO220AB
Paket
TO-220
Datablad
1.STP5NK52ZD.pdf ...

PCN -förpackning

Traceability 06/Mar/2017.pdf
RoHs status
ROHS3 -kompatibel
Jämföra
Vår certifiering
I lager: 31600
  • Enhetspris: $0.381
  • Delsumma: $0.00

Vill du ha ett bättre pris?
Lägg till i CART och Skicka RFQ nu, vi kommer att kontakta dig omedelbart.

Kvantitet Enhetspris Ext.Pris
1+ $0.381 $0.38
10+ $0.317 $3.17
30+ $0.284 $8.52
100+ $0.252 $25.20
500+ $0.233 $116.50
1000+ $0.223 $223.00
Ovanstående priser inkluderar inte skatter och frakträntor, som kommer att beräknas på beställningssidorna.
UTTRYCKSALTERNATIV
Betalningsmetod
Vår certifiering

Specifikationer

STP5NK52ZD tekniska specifikationer
STMicroelectronics - STP5NK52ZD Tekniska specifikationer, attribut, parametrar och delar med liknande specifikationer som STMicroelectronics - STP5NK52ZD

Produktattribut Attributvärde
Tillverkare STMicroelectronics
Vgs (th) (Max) @ Id 4.5V @ 50µA
Vgs (Max) ±30V
Teknologi MOSFET (Metal Oxide)
Leverantörs Device Package TO-220
Serier SuperMESH™
Rds On (Max) @ Id, Vgs 1.5Ohm @ 2.2A, 10V
Effektdissipation (Max) 25W (Tc)
Förpackning / Fodral TO-220-3
Paket Tube
Produktattribut Attributvärde
Driftstemperatur -55°C ~ 150°C (TJ)
Monteringstyp Through Hole
Inputkapacitans (Ciss) (Max) @ Vds 529 pF @ 25 V
Gate Laddning (Qg) (Max) @ Vgs 16.9 nC @ 10 V
FET-typ N-Channel
FET-funktionen -
Drivspänning (Max Rds På, Min Rds På) 10V
Avlopp till källspänning (Vdss) 520 V
Ström - Kontinuerlig avlopp (Id) @ 25 ° C 4.4A (Tc)
Basproduktnummer STP5NK52

Miljö- och exportklassificeringar

ATTRIBUT BESKRIVNING
RoHs status ROHS3 -kompatibel
Fuktkänslighetsnivå (MSL) 1 (Unlimited)
Nå status REACH Unaffected
ECCN EAR99

Delar med liknande specifikationer

De tre delarna till höger har liknande specifikationer som STMicroelectronics STP5NK52ZD.

Produktattribut STP5NK50ZFP STP5NK50Z STP5NK65ZFP STP5NK65Z
Artikelnummer STP5NK50ZFP STP5NK50Z STP5NK65ZFP STP5NK65Z
Tillverkare STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
FET-funktionen - - - -
Vgs (Max) - - - -
Teknologi - - - -
Drivspänning (Max Rds På, Min Rds På) - - - -
Inputkapacitans (Ciss) (Max) @ Vds - - - -
Avlopp till källspänning (Vdss) - - - -
Vgs (th) (Max) @ Id - - - -
Paket - Tape & Reel (TR) Tube Tape & Reel (TR)
Rds On (Max) @ Id, Vgs - - - -
Driftstemperatur - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Gate Laddning (Qg) (Max) @ Vgs - - - -
Ström - Kontinuerlig avlopp (Id) @ 25 ° C - - - -
Effektdissipation (Max) - - - -
Monteringstyp - Surface Mount Through Hole Surface Mount
Serier - - - -
Förpackning / Fodral - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Basproduktnummer - DAC34H84 MAX500 ADS62P42
FET-typ - - - -
Leverantörs Device Package - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)

STP5NK52ZD Datablad PDF

Ladda ner STP5NK52ZD PDF -datablad och STMicroelectronics -dokumentation för STP5NK52ZD - STMicroelectronics.

Datablad
STx5NK52ZD(-1).pdf
PCN -design/specifikation
Mult Dev Adv Material Notice 8/Apr/2019.pdf
PCN -montering/ursprung
Mult Dev Plating Process 13/Dec/2018.pdf
PCN -förpackning
Traceability 06/Mar/2017.pdf
