4,7 kΩ Resistor Guide: Färgkod, användningsområden, testning och värdejämförelse

Ett 4,7 kΩ motstånd är en vanlig elektronisk del som används för att styra ström och ställa in spänning i kretsar.Den här artikeln förklarar vad värdet betyder, hur man läser dess färgband och vad dess huvudsakliga specifikationer är.Den visar också var den normalt används, såsom pull-up- och pull-down-signaler, transistorstyrning och spänningsdelare.Du kommer också att lära dig hur du kontrollerar det med hjälp av en multimeter och hur det kan jämföras med 10 kΩ och 47 kΩ motstånd.

Katalog

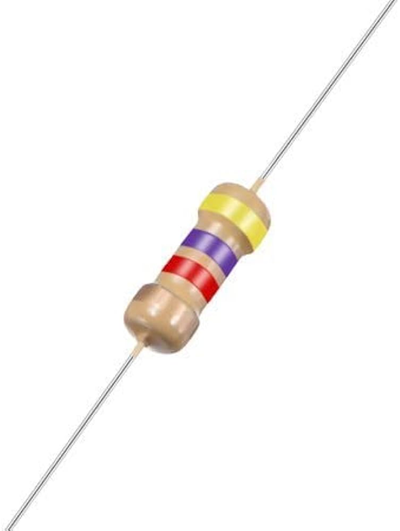

Figur 1. 4,7 kΩ axiellt motstånd

Vad är ett 4,7 kΩ motstånd?

Ett 4,7 kΩ motstånd är ett motstånd med ett resistansvärde på 4 700 ohm (Ω)."kΩ" betyder kilo-ohm, så 4,7 kΩ = 4,7 × 1 000 Ω = 4 700 Ω.I en krets används detta värde vanligtvis för att minska strömmen till en säkrare nivå eller för att ställa in en spänningsnivå vid en nod.Det hjälper till att hålla signalerna stabila genom att kontrollera hur mycket ström som kan flöda genom en väg.Enkelt uttryckt är ett 4,7 kΩ motstånd ett standardvärde som används för att styra ström eller formspänning utan att låta kretsen dra för mycket.

Elektriska specifikationer för ett 4,7 kΩ motstånd

Ett 4,7 kΩ motstånd kan tillverkas i många typer och storlekar, så dess specifikationer varierar beroende på serie och tillverkare.Tabellen nedan listar vanliga, mätbara specifikationer som du ser på datablad.

Specifikationer	Typiskt intervall
Nominell motstånd	4,7 kΩ (4 700 Ω)
Tolerans	±0,1 %, ±0,5 %, ±1 %, ±2 %, ±5 %
Effektvärde (axiell)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Effektvärde (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Temperatur koefficient (TCR)	25, 50, 100, 200, 300 ppm/°C
Drift temperaturintervall	−55°C till +155°C (varierar beroende på typ)
Max arbetar spänning	~50 V till 500 V (beror på paket/effekt)
Max överbelastning spänning	Högre än arbetsspänning (serieberoende)
Paketstorlek (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Kroppsstorlek (axiell)	Beror på watt (längre kropp för högre W)
Motstånd teknik	Tjock film, tunnfilm, metallfilm, trådlindad
Långsiktigt stabilitet	t.ex. ±(0,2 % till 1 %) över 1 000 timmar (typberoende)
Buller (relativ)	Sänk in metall/tunn film, högre i någon tjock film
Spänning koefficient	Typiskt låg;specificeras mer i precisionstyper
Fukt / miljöklassning	Varierar (allmänt till högtillförlitliga serier)

4,7 kΩ Resistor färgkod

Många 4,7 kΩ-motstånd använder färgband så att du snabbt kan identifiera värdet.Bandantalet (4, 5 eller 6) ändrar huvudsakligen hur många siffror som visas och om extra information som temperaturkoefficient ingår.

4-bands färgkod

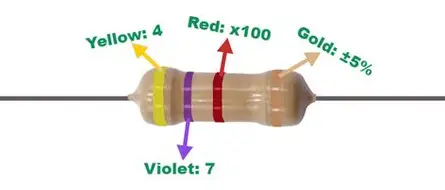

Figur 2. 4-bands 4,7 kΩ färgkod

Band Position	Färg	Mening	Värde
1:a bandet	Gul	1:a siffran	4
2:a bandet	Violett	2:a siffran	7
3:e bandet	Röd	Multiplikator	×100 (10²)
4:e bandet	Guld	Tolerans	±5 %

De två första banden ger talet 47. Det tredje bandet (rött) betyder multiplicera med 100, så 47 × 100 = 4 700 Ω.Det är 4,7 kΩ.Guldbandet visar att motståndet kan variera med ±5% från det angivna värdet.

5-bands färgkod

Ett 5-bandsmotstånd lägger till en extra siffra, så värdet använder tre signifikanta siffror före multiplikatorn.Detta används vanligtvis för snävare toleransdelar.

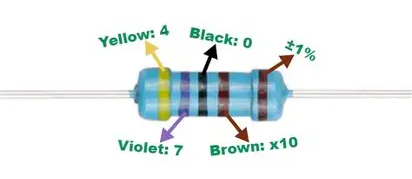

Figur 3. 5-bands 4,7 kΩ färgkod

Band Position	Färg	Mening	Värde
1:a bandet	Gul	1:a siffran	4
2:a bandet	Violett	2:a siffran	7
3:e bandet	Svart	3:e siffran	0
4:e bandet	Brun	Multiplikator	×10 (10¹)
5:e bandet	Brun	Tolerans	±1 %

De tre första banden bildar 470. Multiplikatorbandet (brunt) betyder ×10, så 470 × 10 = 4 700 Ω.Det motsvarar 4,7 kΩ.Det sista bandet (brunt) indikerar ±1 % tolerans, vilket i allmänhet är mer exakt än vanliga 4-bandsdelar.

6-bands färgkod

Ett 6-bandsmotstånd inkluderar ett temperaturkoefficientband (tempco) utöver toleransen.Detta är användbart när du bryr dig om värdestabilitet när temperaturen ändras.

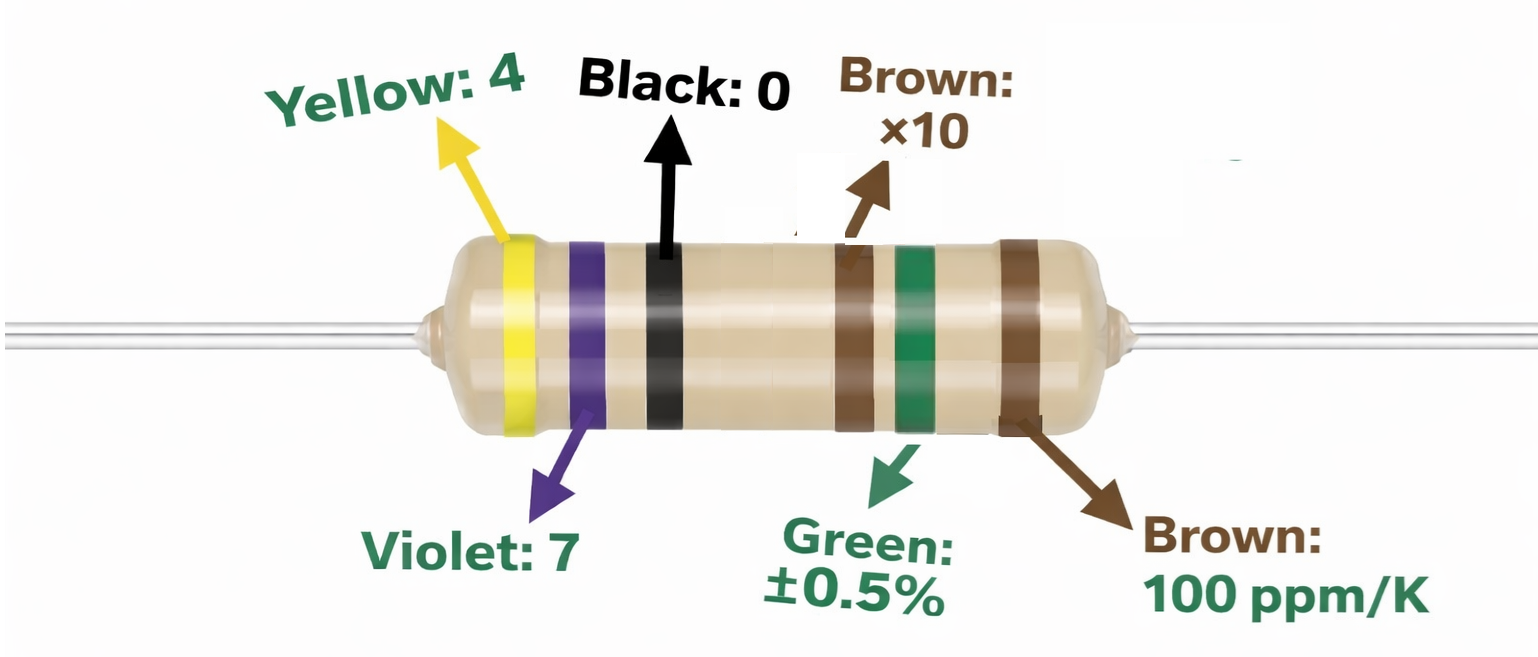

Figur 4. 6-bands 4,7 kΩ färgkod

Band Position	Färg	Mening	Värde
1:a bandet	Gul	1:a siffran	4
2:a bandet	Violett	2:a siffran	7
3:e bandet	Svart	3:e siffran	0
4:e bandet	Brun	Multiplikator	×10 (10¹)
5:e bandet	Grönt	Tolerans	±0,5 %
6:e bandet	Brun	Tempco	100 ppm/°C

Det gröna bandet betyder att motståndet tillåts variera med ±0,5 % från 4,7 kΩ.Det bruna tempco-bandet betyder att motståndet ändras cirka 100 ppm/°C, vilket är 0,01 % per °C (eftersom 100 ppm = 100/1 000 000).Lägre ppm/°C-värden innebär vanligtvis bättre stabilitet när temperaturen stiger eller faller.Det är därför som ofta 6-bandsmotstånd används där konsekvent resistans spelar roll över temperaturen.

Tillämpningar av ett 4,7 kΩ motstånd

Ett 4,7 kΩ motstånd är ett "mellanvärde" som passar många praktiska konstruktioner, speciellt kring logiska signaler och småsignalkretsar.Nedan finns vanliga sätt att använda den i kretsar.

1. Pull-up motstånd för digitala ingångar

En 4,7 kΩ pull-up hjälper en digital ingång att läsa en ren HIGH när omkopplaren eller utgången är öppen.Den ger en tillräckligt stark pull-up för att bekämpa små ljud, men den håller fortfarande strömmen rimlig när linan dras LÅG.Detta värde är allmänt sett på mikrokontrolleringångar och öppna dräneringsutgångar.Det är också vanligt på delade signallinjer där stabilitet är viktigt.

2. Neddragningsmotstånd för stabilt LÅGT tillstånd

En 4,7 kΩ pull-down håller en signal på LOW när ingenting driver den.Detta förhindrar "flytande" ingångar som slumpmässigt kan ändra tillstånd.Den används ofta med knappar, sensorutgångar och aktiveringsstift.Värdet är tillräckligt starkt för att definiera en tydlig nivå utan att göra kretsen tung.

3. Transistorförspänning i småsignalsteg

I BJT- eller MOSFET-drivrutinsektioner används ofta 4,7 kΩ för att ställa in en förspänningsväg för en bas-/grindnod.Det hjälper till att kontrollera hur starkt en styrsignal driver transistoringången.Många väljer det när de vill ha en fast styrbana utan för hög drivström.Det hjälper också till att hålla ingången laddad när körsignalen kopplas bort.

4. Spänningsdelare för referens- eller avkänningsnoder

Ett 4,7 kΩ motstånd paras vanligtvis med ett annat motstånd för att bilda en delare för en förutsägbar nodspänning.Den används för ingångsskalning, referensinställning och sensoravläsningskretsar.Värdet är praktiskt eftersom det inte kräver särskilt stora komponenter och ändå håller delareströmmen måttlig.Det är också lätt att matcha med många standardvärden för motstånd.

5. Signalledningsdämpning eller mild belastning

I vissa signalvägar används 4,7 kΩ som en lätt belastning för att minska oönskad flytning eller för att forma en nods beteende.Det kan hjälpa till att lugna små brusupptagningar på högimpedanslinjer.Detta är vanligt kring analoga ingångar och komparatoringångar.Målet är en stadigare nod utan att förvandla den till en tung belastning.

Hur testar man ett 4,7 kΩ motstånd med en multimeter?

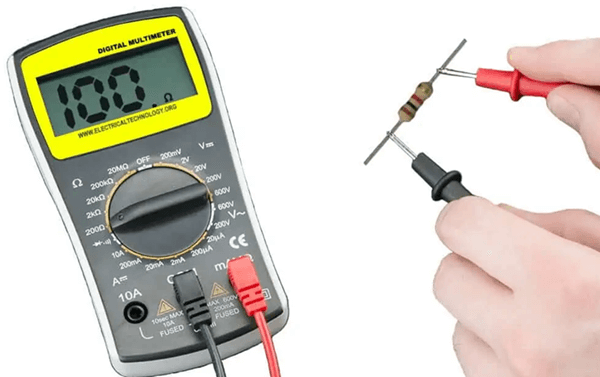

Figur 5. Mätning av ett motstånd med en digital multimeter

En snabb multimeterkontroll bekräftar om ett motstånd är nära sitt förväntade värde.Detta är användbart vid felsökning eller sortering av delar.

Steg 1: Ställ in multimetern korrekt

Slå på multimetern och ställ in den på motståndsläget (Ω).Om din mätare har manuell räckvidd, välj ett intervall över 4,7 kΩ, till exempel 20 kΩ.Se till att sonderna är anslutna till rätt portar (COM och Ω).Rör ihop sondspetsarna kort för att se att mätaren svarar normalt.

Steg 2: Isolera motståndet innan du mäter

För den mest exakta avläsningen bör motståndet mätas ur kretsen.Om den fortfarande är fastlödd på ett kort kan andra delar skapa parallella banor som ändrar avläsningen.Om borttagning inte är möjlig, lyft upp ena benet på motståndet så att det inte längre är helt anslutet.Detta steg förhindrar falska avläsningar som ser för låga ut.

Steg 3: Mät motståndsvärdet

Håll en sond på varje ledning av motståndet.Håll stadig kontakt så att värdet inte hoppar på grund av dålig anslutning.Läs av det visade motståndet och notera om det är nära 4,70 kΩ.En liten drift är normalt beroende på motståndets tolerans.

Steg 4: Bedöm resultatet med ett förväntat intervall

Jämför avläsningen med motståndets tolerans om du vet det.För en vanlig ±5%-del är ett normalt område cirka 4,465 kΩ till 4,935 kΩ.För en ±1%-del är ett normalområde cirka 4,653 kΩ till 4,747 kΩ.Om mätaren visar OL (öppen linje) eller ett värde långt utanför det förväntade intervallet kan motståndet vara skadat eller mätinställningen kan vara fel.

Jämföra 4,7 kΩ vs 10 kΩ vs 47 kΩ motstånd

Dessa tre värden används ofta för samma "jobb" (som pull-ups, bias paths och dividers), men de beter sig annorlunda eftersom motståndet ändrar ström och belastning.Tabellen nedan visar praktiska elektriska skillnader och när varje värde vanligtvis väljs.

Funktioner	4,7 kΩ	10 kΩ	47 kΩ
Aktuell på 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Aktuell vid 12 V	2,55 mA	1,20 mA	0,255 mA
Motstånd förhållande till 4,7 kΩ	1×	2,13× högre	10× högre
Spänningsfall över motstånd vid 1 mA	4,7 V	10 V	47 V
Kraftförlust vid 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Kraft förlust vid 12 V	30,6 mW	14,4 mW	3,06 mW
RC tid konstant med 100 nF kondensator	0,47 ms	1.00 ms	4,70 ms
RC avstängning frekvens med 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Aktuell förändring per 1 V ökning	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Utgång impedansbidrag i avdelare	Låg	Medium	Hög
Laddningstid till 63 % med 100 nF	0,47 ms	1.00 ms	4,70 ms
Laddningstid till ~99 % (≈5τ)	2,35 ms	5.00 ms	23,5 ms
Typiskt ADC källimpedanseffekt	Minimalt fel	Acceptabelt fel	Märkbart fel möjligt
Känslighet till läckström (1 µA läckagefel)	0,47 % fel	1,0 % fel	4,7 % fel
Släkting signalinställningshastighet	Snabbt	Måttlig	Långsam

Slutsats

Motståndet på 4,7 kΩ ger ett balanserat motstånd som fungerar bra i många kretsar.Dess färgkod visar dess värde och noggrannhet, och ett multimetertest bekräftar om det fortfarande fungerar korrekt.Det används ofta för att hålla signaler stabila, styra transistoringångar och skapa fasta spänningsnivåer.Jämfört med lägre eller högre värden drar den en måttlig ström och förblir pålitlig, varför den används flitigt.
