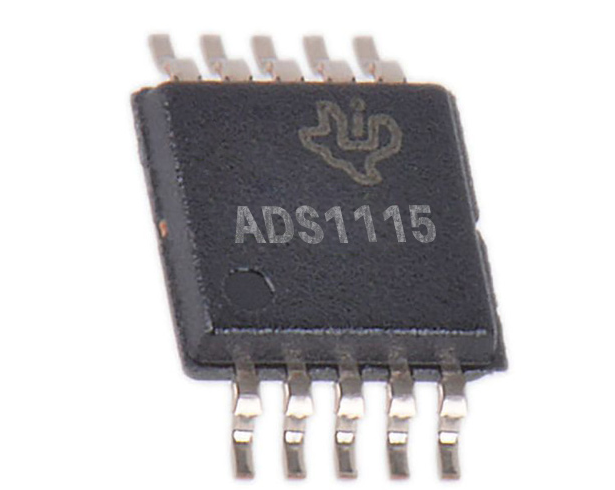

En guide till ADS1115: Compact and Low Power 16-bitars ADC

ADS1115 IC av Texas Instruments omdefinierar precision och anpassningsförmåga i världen av analog-till-digital konvertering.Med sin högupplösta 16-bitars ADC, programmerbar förstärkningsförstärkare (PGA) och avancerad komparatorfunktion, överträffar denna kompakta enhet begränsningarna för inbyggda ADC i mikrokontroller som Arduino och ESP8266.Idealisk för applikationer som kräver exceptionell noggrannhet, såsom miljöövervakning, biomedicinska apparater och batterihantering, överbryggar ADS115 sömlöst klyftan mellan analoga signaler och digital bearbetning.I den här artikeln kommer vi att utforska pin -konfigurationen, funktioner, arbetsprinciper och mångsidiga tillämpningar av ADS1115 och belysa hur den höjer datainsamlingssystem och förenklar projektdesign.Dyk in för att upptäcka hur denna mångsidiga ADC förbättrar precision och tillförlitlighet över ett brett spektrum av industrier.

Katalog

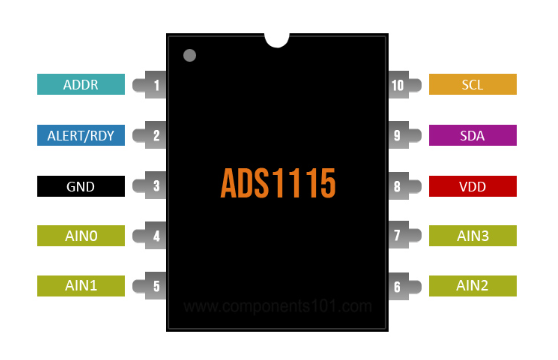

Pinoutkonfiguration

Stiftnamn	Stiftbeskrivning
Tänd	I2C Adress Select (Slave)
Varning/rdy	Digital komparatorutgång eller konvertering redo
Gard	Jord
Ain0	Differential Channel 1: En-sluten kanal 1-ingång eller Negativ input
Ain1	Differential Channel 1: En-sluten kanal 2-ingång eller Negativ input
Ain2	Differential Channel 2: Single-End Channel 3 Input eller Positiv input
Ain3	Differential Channel 2: En-sluten kanal 4-ingång eller Negativ input
Vdd	Strömförsörjning: 2.0V till 5.5V
SDA	Seriedata: överför och tar emot data (används för I2C kommunikation)
SCL	Seriell klocka Input: Klockdata om SDA (används för I2C kommunikation)

Funktioner och specifikationer

Särdrag	Specifikation
Driftstemperaturområde	–40 ° C till +125 ° C
Sortiment	2,0 V till 5,5 V (minsta AVDD: 2V, maximal ingångsspänning: 5.5V)
Låg aktuell konsumtion	150 μA (i kontinuerligt konversionsläge)
Gränssnitt	I2C (fyra pin-valbara adresser)
Komparator	Programmerbar
Input	Fyra enskilda ingångar eller två differentiella ingångar
Avtagande tid	Encykel
Datafrekvens	Programmerbar, 8 SP till 860 SPS
Oscillator	Inre

Motsvarande modeller

När man överväger alternativ inom samma produktfamilj presenterar flera alternativ sig:

• ADS1113

• ADS1114

• ADS1013

• ADS1014

• ADS1015

I världen av analog-till-digital konvertering sticker några anmärkningsvärda IC: er ut:

• ADC0804: Den här enheten finns i ett DIP-20-paket och erbjuder 8-bitarsupplösning för analog till digital konvertering.

• ADC0808: Förpackad i DIP-28, denna 8-bitars A/D-omvandlare har en 8-kanals multiplexer, vilket förbättrar dess mångsidighet.

• ADC0809: I likhet med ADC0808 är den här enheten också en 8-bitars A/D-omvandlare med en 8-kanals multiplexer, presenterad i ett DIP-28-paket.

Dessutom innehåller landskapet i ADC: er en mängd andra anmärkningsvärda alternativ:

• HI7190IP

• MC1408

• ICL7135

• Max186

• MCP3201

• MCP3008

• MCP3202

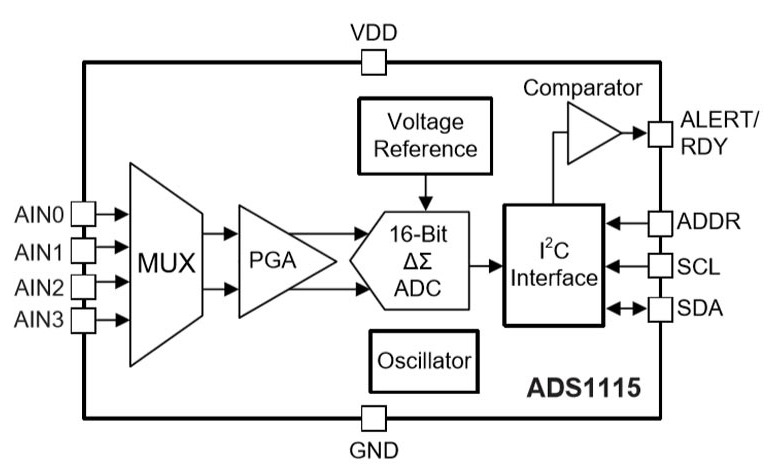

Arbetsprincipen för ADS1115 IC

De ADS1115 fungerar genom att bearbeta fyra analoga ingångar (A0, A1, A2, A3), som dirigeras genom en multiplexer till den programmerbara förstärkningsförstärkaren (PGA).Denna arkitektur gör det möjligt för den analoga till digitala omvandlaren (ADC) att hantera ett brett ingångsområde, som sträcker sig från ± 256 mV till ± 6.144 V. När signalen förstärks, genomgår den omvandling till ett 16-bitars digitalt format, som därefter är därefter äröverförs via I2C -gränssnittet med hjälp av SDA-, SCL- och ADDR -stiften.

Multiplexering och signalförstärkning

Multiplexern är grundläggande för driften av ADS1115, eftersom den bestämmer vilken analog ingång bearbetas vid varje givet ögonblick.Genom att i följd välja varje ingång hanterar ADS1115 effektivt flera signaler utan behov av extra komponenter.Denna funktion är främst fördelaktig i scenarier där både utrymme och budget är begränsade.Dessutom förbättrar den programmerbara förstärkningsförstärkaren flexibiliteten i ADS1115, vilket gör att du kan anpassa förstärkningsinställningar baserat på de unika attributen för insignalerna.Sådan anpassningsförmåga främjar noggrannhet i applikationer med fluktuerande signalnivåer, vilket säkerställer att ADC förblir inom dess optimala operativa intervall.

Konverteringsprocess och digital produktion

ADS1115: s konverteringsprocess är noggrant utformad för att uppnå hög precision.Med en 16-bitars upplösning kan den representera 65 536 diskreta värden, vilket möjliggör subtila skillnader mellan inmatningsnivåer.Denna granularitet är huvudsakligen anmärkningsvärd vid sensordataförvärv, där även mindre variationer i insignalen kan ha betydande betydelse.Den digitala utgången, som kommuniceras genom I2C -gränssnittet, förenklar integrationen med mikrokontroller och andra digitala enheter.I2C -protokollet, som är erkänt för sin enkelhet och effektivitet, tillåter flera enheter att dela samma kommunikationslinjer och därmed förbättra den övergripande systemarkitekturen.

Komparatorfunktionalitet

En anmärkningsvärd aspekt av ADS1115 är dess inbyggda programmerbara digitala komparator, som kontinuerligt utvärderar den analoga ingången mot en fördefinierad referensspänning.Denna kapacitet kan aktivera utgångssignaler för Ready (RDY) eller Alert -tillstånd, vilket underlättar snabba svar på fluktuationer i insignalen.Sådan funktionalitet används i faktiska övervakningssystem, där snabba åtgärder krävs baserat på sensoravläsningar.I miljöövervakningsapplikationer kan till exempel komparatorn meddela en mikrokontroller när föroreningsnivåer överträffar säkra trösklar, vilket gör det möjligt för snabba insatser att skydda hälsa och säkerhet.

Använda ADS1115 -analogen till digital omvandlare IC

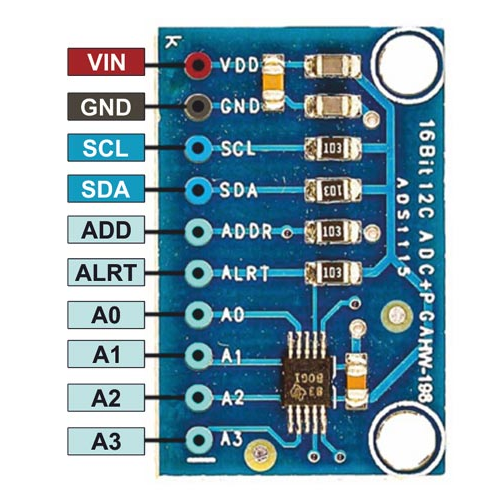

ADS1115, som presenteras på ett tillgängligt breakout -kort, erbjuder en sömlös integrationsupplevelse med olika plattformar, inklusive Arduino, ESP8266 och Raspberry PI, genom dess I2C -gränssnitt.Denna 16-bitars precision ADC har fyra multiplexerade ingångar, vilket möjliggör både individuella och differentiella mätningar.Sådan anpassningsförmåga främjar en känsla av tillförlitlighet, särskilt när man utnyttjar dess kalibrerade referens för förbättrad noggrannhet.

ADS1115 fungerar genom att omvandla analoga signaler till digitala data, som mikrokontroller lätt kan bearbeta.Denna konvertering spelar en anmärkningsvärd roll i applikationer som kräver exakta mätningar, såsom miljöövervakning och datainsamlingssystem.Du kan välja mellan enskilda och differentiella ingångar, skräddarsy enheten för att uppfylla specifika mätkrav.Till exempel kan användning av differentiella mätningar signifikant minimera brus, en anmärkningsvärd fördel i miljöer med elektrisk störning.

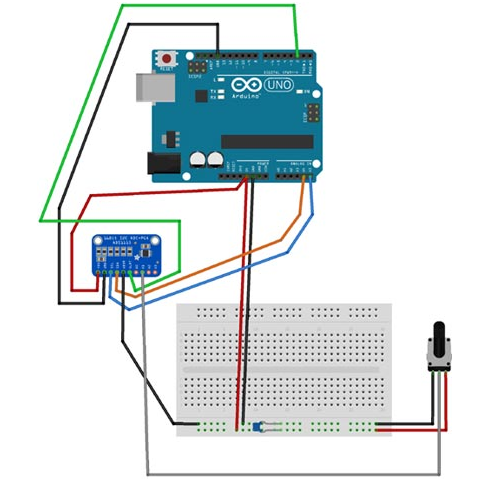

För att underlätta anslutningar anges de nödvändiga ledningarna mellan ADS1115 -breakout -kortet och en Arduino i tabellen nedan:

Arduinoskort	ADS1115 -stift	Beskrivning
5V	Vdd	Strömförsörjning till ADS1115
Gard	Gard	Markanslutning
A5	SCL	I2c klocklinje
A4	SDA	I2C -datalinjen
Gard	Tänd	Ställer in i2c -adressen
2	Alt	Varning/klar stift för avbrott
Torkare på 10 000 potten.	A1	Analog ingångskanal A1

Anslut ändarna på 10K potentiometern till 5V och GND.Anslut dessutom en 100NF -kondensator mellan 5V och GND.

Användning

ADS1115 har etablerat en framträdande närvaro över ett brett spektrum av applikationer och betonar dess anpassningsförmåga och höga prestanda.Dess integration i konsumentelektronik förbättrar inte bara din upplevelse utan resonerar också med önskan om precision i datainsamling.Till exempel, i bärbar instrumentering, underlättar ADS1115 exakta avläsningar som är dynamiska för fältmätningar och därmed främjar en känsla av förtroende och tillförlitlighet i olika miljöer.

Konsumentelektronik

Inom konsumentelektroniksektorn används ADS1115 ofta i enheter som kräver högupplöst analog-till-digital konvertering.Detta omfattar ljudutrustning, där ljudkvaliteten är av yttersta vikt.Enhetens förmåga att upptäcka subtila variationer i signal kan höja ljudfideliteten avsevärt, en faktor som resonerar djupt med dig.Du kan ofta uttrycka sin tillfredsställelse och notera att system utrustade med ADS1115 levererar en tydlighet och djup av ljud som förbättrar deras lyssningsupplevelse.

Bärbar instrumentering

Betydelsen av ADS1115 i bärbar instrumentering är anmärkningsvärd.Dess låga kraftförbrukning gör den idealisk för batteridrivna enheter, där effektiviteten har betydande värde.I miljöövervakningsverktyg ger till exempel ADS1115 exakta avläsningar av temperatur och fuktighet, som används för forskning och datainsamling.Du kan ofta påpeka att tillförlitligheten för data från dessa instrument väsentligen påverkar integriteten i deras resultat och belyser den känslomässiga investeringen i exakta forskningsresultat.

Temperaturmätningssystem

Temperaturmätningssystem får betydande fördelar från den precision som erbjuds av ADS1115.I applikationer som spänner över industriella processer till hemmenautomation är det ett måste att upprätthålla exakta temperaturavläsningar.Införlivandet av ADS1115 möjliggör en nuvarande övervakning, vilket kan leda till snabba interventioner i processkontroll.Observationer indikerar att system som använder denna komponent upplever färre fluktuationer och främjar en stabil operativ miljö som bidrar till sinnesfrid för dig.

Batterispänning och strömövervakning

ADS1115 visar sig vara mest fördelaktigt i applikationer som är inriktade på batterispänning och strömövervakning.Dess förmåga att leverera exakta mätningar hjälper till att optimera batteriets prestanda och förlänga livslängden.Du kan notera att batterihanteringssystem som innehåller ADS1115 möjliggör effektiv spårning av laddningsnivåer och urladdningshastigheter.Denna kapacitet förbättrar beslutsfattandet när det gäller batterianvändning och underhåll, vilket i slutändan leder till en mer hållbar strategi för energihantering.

Fabriksautomation och processkontroll

Vid fabriksautomation och processkontroll spelar ADS1115 en grundläggande roll i datainsamlingssystem.Dess höga noggrannhet och snabb responstid möjliggör nuvarande övervakning av olika parametrar, som används för att upprätthålla operativ effektivitet.Feedback från dig accentuerar värdet på tillförlitliga data vid vägledande processjusteringar, vilket kan ge betydande kostnadsbesparingar och öka produktiviteten.Den känslomässiga kopplingen till effektivitet och prestanda driver ett åtagande att använda sådan pålitlig teknik.

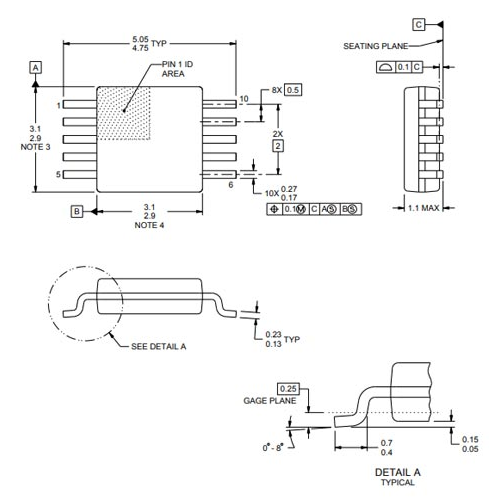

2D -modell och dimensioner layout

Anteckningar:

• Alla linjära dimensioner finns i millimeter.Eventuella dimensioner i parentes är endast för referens.Dimensionering och tolerans är per ASME Y14,5 m.

• Denna ritning kan ändras utan föregående meddelande.

• Denna dimension inkluderar inte mögel blixt, utsprång eller Gate Burrs.Mögel blixt, utsprång eller grindburrs får inte överstiga 0,15 mm per sida.

• Denna dimension inkluderar inte Interlead Flash.Samverkande Flash får inte överstiga 0,25 mm per sida.

• Referens: JEDEC-registrering MO-187, variation BA.
