ADM5170AP Line Driver Guide: Funktioner, pinout, applikationer och RS-232/RS-423 Signalomvandling

Den här guiden handlar om ADM5170AP, ett speciellt chip som hjälper till att skicka signaler i digitala kommunikationssystem.Den fokuserar på hur detta chip tar grundläggande logiksignaler (som TTL eller CMO) och omvandlar dem till starkare RS-232 eller RS-423-signaler för bättre överföring.Det förklarar också hur ADM5170AP låter dig välja utgångsläget, justera signalhastigheten och använda den effektivt.Det belyser hur detta chip gör det lättare att ansluta och skicka data tydligt och pålitligt över längre avstånd.

Katalog

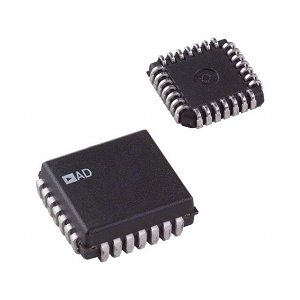

ADM5170AP -översikt

De ADM5170AP är en mångsidig oktal -linjeförare skräddarsydd för digitala kommunikationssystem och hanterar datahastigheter upp till 116 kb/s.Det är unikt konstruerat för att acceptera TTL- eller CMOS-ingångar, som sedan inverteras och översätts till RS-232E eller RS-423A signalnivåer.Denna flexibilitet styrs av läget Select Input MS+ och MS–;Att ställa in både på GND initierar RS-423-drift, medan anslutning av MS+ till VDD och MS– till VSS möjliggör RS-232-drift.Utgångshastigheten kan finjusteras fint från 10 V/μs till 2,2 V/μs genom att ansluta ett externt motstånd mellan SLEW -hastighetsjustering (SRA) PIN och GND, vilket rymmer olika kabellängder och typer.Enheten har också utgångar som kan inaktiveras med hjälp av EN (Aktivera ingång) -stiftet, vilket möjliggör delning av en gemensam utgångslinje som förbättrar systemdesignflexibilitet och effektivitet.ADM5170AP integrerar CMOS-teknik med låg effekt, utgångsskydd för kortslutning och TTL/CMOS-kompatibla ingångar, vilket gör det till ett idealiskt val för höghastighetsmodem, dator I/O-portar och översättningar av logiknivå.

Om du funderar på att uppgradera dina system eller utöka din produktlinje är ADM5170AP ett smart val.Kontakta oss idag för att placera din bulkorder och se till att ditt lager uppfyller efterfrågan med denna högpresterande komponent.

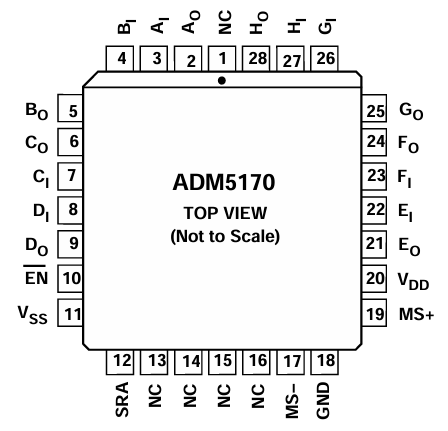

ADM5170AP -stiftkonfiguration

Mnemonisk	Fungera
VDD	Strömförsörjningsingång, +10 V ± 10%.
VSs	Strömförsörjning, –10 V ± 10%.
Gard	Markstift.Måste vara ansluten till 0 V.
EnJag ...HJag	Digital ingång till förare A till H.
EnO ...HO	RS-232/RS-423 Utgång från förare A till H.
Sv	Aktivera stift.När de är höga är alla utgångar 3-statliga.
MS+, MS–	Läge Välj ingångar.Används för att styra utgångsnivån svänga.Med MS+ & MS-anslutna till GND väljs RS-423A utgångsnivåer.Med MS+ ansluten till VDD och MS– ansluten till VSs, RS-232 Utgångsnivåerna utvecklas.
Sra	Slew Rate Justera ingången.Ett externt motstånd (2 kΩ till 10 kΩ) ansluten mellan denna stift och GND används för att styra utgången Slew Hastighet (10 V/µs till 2,2 V/µs).

ADM5170AP CAD -modeller

ADM5170AP -symbol

ADM5170AP -fotavtryck

ADM5170AP 3D -modell

ADM5170AP -funktioner

• Åtta enskilda linjeförare: ADM5170AP innehåller åtta oberoende linjedrivare i ett paket, vilket möjliggör flera kanaler med dataöverföring samtidigt.Denna funktion är användbar för komplexa digitala kommunikationssystem som kräver flera signalutgångar

• Standards överensstämmelse: Den här enheten överensstämmer med EIA RS-232E, RS-423A och CCITT V.10/X.26-standarder, vilket säkerställer att den kan fungera smidigt inom en rad digitala kommunikationsramar och är kompatibel med internationella kommunikationsprotokoll.

• Programmerbar svänghastighet: Du kan justera utgångshastigheten från 10 V/μs till 2,2 V/μs genom att ansluta ett externt motstånd mellan SLEW -hastighetsjustering (SRA) -stift och mark.Denna justerbarhet möjliggör finjustering av signalintegritet beroende på egenskaperna hos anslutningskabeln, reducerande signalreflektioner och transmissionsfel.

• Brett utbudsspänningsområde : ADM5170AP fungerar med ett matningsspänningsområde från 9 V till 15 V för VDD och från –9 V till –15 V för VSS.Detta breda sortiment rymmer olika strömförsörjningar, vilket förbättrar enhetens flexibilitet i olika systemkonfigurationer.

• CMOS -teknik med låg effekt: Byggt med CMOS -teknik med låg effekt minskar ADM5170AP strömförbrukningen till 40 MW när den är inaktiverad.Denna funktion är viktig för energibesparande i system som kräver långa driftstimmar och hållbarhet.

• 3-tillståndsutgångar: Utgångsstiften för ADM5170AP kan inaktiveras med hjälp av EN (Aktivera ingång) -stiftet.Denna funktionalitet möjliggör delning av vanliga kommunikationslinjer och förhindrar signalstörningar, vilket gör den idealisk för system där flera drivrutiner delar utgångsvägar.

• TTL/CMOS -kompatibla ingångar: Linjeföraren accepterar både TTL- och CMOS -ingångsnivåer och erbjuder mångsidighet i gränssnitt med olika logikfamiljer.Denna funktion förenklar designprocessen genom att eliminera behovet av ytterligare nivåskiftande hårdvara.

• Utgångsskydd för kortslutning: Det inkluderar inbyggt skydd mot utgångshorts, vilket förbättrar enhetens tillförlitlighet och hållbarhet genom att förhindra skador på grund av oavsiktliga kortslutningar under drift.

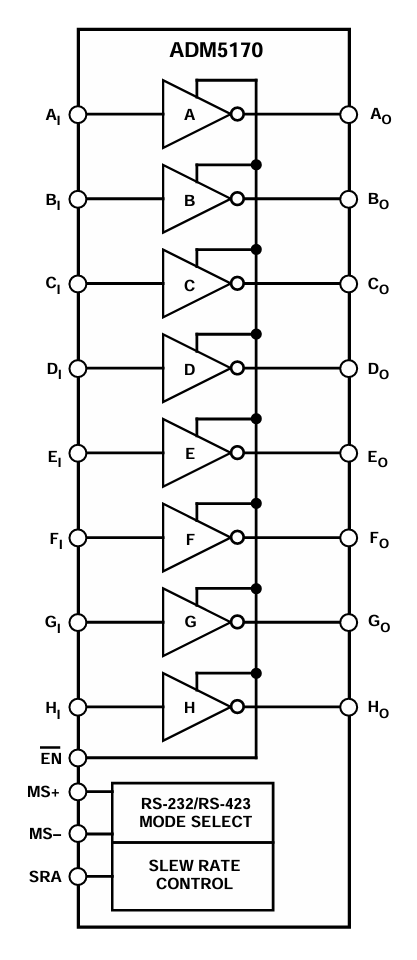

ADM5170AP -blockschema

De blockdiagram av ADM5170AP Illustrerar sin funktion som en oktal-linjedrivare, hanterar åtta inmatning-utgångssignalkanaler märkt en genom H. Varje signalingång (AI till HI) passerar genom en dedikerad inverterande linjedrivare, som konverterar Ttl/cmos Ingångssignaler i lämpliga utgångsnivåer för rader (AO till HO).Dessa utgångar kan fungera under antingen RS-232 eller RS-423-standarder, beroende på det läge som valts via MS+ och MS–.De Läge välj Block längst ner i diagrammet mellan RS-232 och RS-423 signalnivåer.

Dessutom visar diagrammet a Slew Rate Control Pin (SRA), som gör att du kan justera övergångshastigheten för utgångssignalerna.Detta hjälper till att hantera signalintegritet och elektromagnetisk interferens (EMI), särskilt över längre transmissionslinjer.De Sv PIN är en aktiveringskontroll som aktiverar eller inaktiverar alla drivrutiner samtidigt.Sammantaget är ADM5170AP en mångsidig linjedrivrutin som används i digitala kommunikationssystem, utformade för att stödja flera standarder och säkerställa tillförlitlig signalöverföring över seriella datalänkar.

ADM5170AP -specifikationer

Typ	Parameter
Tillverkare	Analog Devices Inc.
Förpackning	Rör
Delstatus	Föråldrad
Typ	Förare
Protokoll	Rs232, Rs423
Antal drivrutiner/mottagare	8/0
Datafrekvens	116 kbps
Spänning - försörjning	9V ~ 15V
Driftstemperatur	-40 ° C ~ 85 ° C
Monteringstyp	Ytfäste
Förpackning / fodral	28-LCC (J-Lead)
Leverantörspaket	28-PLCC (11.51x11.51)
Basproduktnummer	Adm5170

ADM5170AP -programmering av utgångsläge

ADM5170AP -chipet har två utgångslägen som låter det fungera med olika spänningsstandarder för att skicka signaler.Dessa lägen är:

1. Låg utgångsläge: Detta läge följer RS-423A-standarden, som används för enkel, punkt-till-punkt-kommunikation.För att använda detta läge, anslut lägesväljarna, märkt MS+ och MS–, direkt till marken (GND).Denna inställning håller spänningsnivåerna lägre och mer kontrollerade, vilket är bra för att undvika störningar när linjerna är nära varandra.

2. Hög utgångsläge: Detta läge matchar RS-232-standarden och är lämplig för scenarier där kablar är långa eller signalen måste resa långt, eftersom den möjliggör starkare och högre spänningsignaler.För att aktivera detta läge, anslut MS+ till Positive Strömförsörjningen (VDD) och MS– till den negativa strömförsörjningen (VSS).Detta gör utgången starkare, vilket säkerställer att signalen förblir klar över längre avstånd.

Input				Utgångar
MS+	MS–	Sv	Data
Gard	Gard	0	0	5 V till 6 V (RS-423)
Gard	Gard	0	1	–5 V till –6 V (RS-423)
VDD	VSs	0	0	(VDD-3 V) (RS-232) ¹
VDD	VSs	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Hög z

ADM5170AP -applikationer

Höghastighetskommunikationssystem

ADM5170AP är idealiskt lämpad för höghastighetskommunikationssystem på grund av dess kapacitet att hantera datahastigheter upp till 116 kb/s.Detta gör det perfekt för applikationer som kräver snabb och pålitlig dataöverföring över nätverk.

Dator I/O -portar och kringutrustning

Denna linjedrivrutin används i stor utsträckning i gränssnittet för datorinmatning/utgångsportar och kringutrustning.Dess kompatibilitet med TTL/CMOS-nivåer och RS-232E/RS-423A-standarder säkerställer att den sömlöst kan integreras med ett brett utbud av datormaskinvara, vilket förbättrar anslutningen och dataflödet mellan enheter.

Höghastighetsmodem

Med tanke på sin höga datahastighetshantering och justerbar SLEW-hastighet är ADM5170AP ett utmärkt val för höghastighetsmodemapplikationer.Det hjälper till att modulera och demodulera datasignaler effektivt, vilket säkerställer tydlig och konsekvent internetanslutning.

Skrivare

I skrivare hjälper ADM5170AP till tillförlitlig överföring av data mellan datorn och skrivaren.Dess förmåga att överföra data effektivt över längre avstånd utan förlust säkerställer högkvalitativ, snabbtryck.

Översättning av logiknivå

Enheten spelar också en roll i logisk nivåöversättning och konverterar TTL- eller CMOS-ingångsnivåer till RS-232E eller RS-423A utgångsnivåer.Denna funktion är bra i system där enheter fungerar på olika logiknivåer, vilket säkerställer kompatibilitet och effektiv kommunikation över olika elektroniska komponenter.

ADM5170AP Liknande delar

• Adm560jrsz

• ADM5170JP-hjuls

• Adm560jrs

ADM5170AP -fördelar

Dual Protocol Support med Mode Select

ADM5170AP gör det möjligt att välja mellan RS-232E och RS-423A utgångsstandarder med hjälp av läge Välj ingångar (MS+ och MS–).Denna dubbla kompatibilitet erbjuder flexibilitet i applikationsdesign och tillgodoser olika kommunikationskrav utan behov av ytterligare komponenter.

Åtta oberoende förare

ADM5170AP integrerar åtta enstaka linjedrivare i ett paket, minimerar behovet av flera chips, vilket sparar utrymme och minskar komplexiteten i systemdesign.Denna integration är fördelaktig i miljöer med begränsade PCB -fastigheter.

Brett utbudsspänningsområde

Enhetens förmåga att arbeta över ett brett tillförselspänningsområde (9 V till 15 V för VDD och –9 V till –15 V för VSS) gör den anpassningsbar till olika kraftmiljöer, vilket förbättrar dess användbarhet i olika driftsinställningar.

Låg effektförbrukning

Med låg effekt CMOS -teknik förbrukar ADM5170AP mindre kraft, särskilt när den är inaktiverad (endast 40 MW).Denna energieffektivitet gör den lämplig för applikationer där kraftbevarande behövs, till exempel batteridrivna enheter.

TTL/CMOS -kompatibla ingångar

Dess kompatibilitet med standard TTL- och CMOS-logiknivåer säkerställer att ADM5170AP kan sömlöst gränssnitt med ett brett utbud av digitala system, vilket eliminerar behovet av nivåskiftande hårdvara och förenklande systemdesign.

Utgångsskydd för kortslutning

Med inbyggt skydd mot utgångshorts ger ADM5170AP förbättrad hållbarhet och tillförlitlighet, skydd av enheten och systemet från skador orsakade av oavsiktliga kortslutningar under drift.

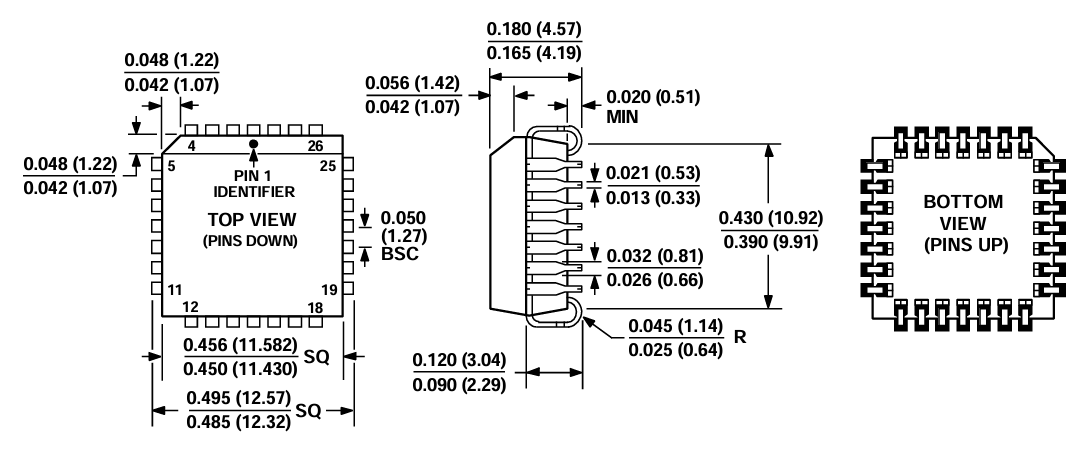

ADM5170AP -förpackningsdimensioner

Paketdimensioner

Parameter	Dimension (mm)
Kroppsbredd (min - max)	12.32 - 12.57
Kroppslängd (min - max)	11.43 - 11.58
Kroppshöjd (min - max)	9.91 - 10.92
Lead span (min - max)	4.19 - 4.57
Lead Pitch (typisk)	1.27
Ledtjocklek (min - max)	0,33 - 0,53
Leadbredd (min - max)	0,64 - 1,14
Avståndshöjd (min)	0,51
Lead axelbredd (min - max)	1.07 - 1.42
Hörnradie (R) (min - max)	0,64 - 1,14

Paketöversikt

ADM5170AP -tillverkare

ADM5170AP tillverkas av Analog Devices Inc. (ADI), en globalt erkänd ledare inom design och produktion av högpresterande analog, blandad signal och digital signalbehandling (DSP) integrerade kretsar.Grundades 1965 och med huvudkontor i Wilmington, Massachusetts, är ADI känd för att leverera banbrytande halvledarlösningar som betjänar applikationer över branscher som kommunikation, industriell automatisering, bilsystem och konsumentelektronik.ADI: s rykte för tillförlitlighet och innovation återspeglas i komponenter som ADM5170AP, som visar företagets fokus på signalintegritet, låg effektförbrukning och systemflexibilitet.Analoga enheter säkerställer att varje produkt, inklusive ADM5170AP, uppfyller stränga kvalitets- och prestationsstandarder för moderna elektroniska system.

Slutsats

ADM5170AP erbjuder en väl avrundad lösning för digital kommunikationsapplikationer som kräver robust signalomvandling och protokollflexibilitet.Med stöd för RS-232E och RS-423A-standarder, åtta oberoende förarkanaler och funktioner som programmerbar SLEW-hastighet och utgångsaktivering, förenklar det designintegration över ett brett spektrum av system.Dess kompatibilitet med TTL/CMOS-ingångar, låg effekt och inbyggt kortslutningsskydd förbättrar dess användbarhet ytterligare i kraftkänsliga och rymdbegränsade miljöer.Med stöd av analoga enheternas rykte för kvalitet och innovation är ADM5170AP ett fast val för dem som söker pålitlig prestanda i seriekommunikationsapplikationer.
