Vad kondensatorer gör i elektroniska kretsar

Kondensatorer är små delar som spelar en stor roll i elektronik.Du har antagligen sett dem på kretskort utan att inse hur användbara de är.De lagrar och släpper energi och hjälper enheter att arbeta smidigare genom att hantera förändringar i kraft.Den här artikeln förklarar vad kondensatorer gör, skillnaden mellan typer som keramik och elektrolytisk och hur man läser etiketterna på dem.Du kommer också att lära dig när och var du kan använda varje slag, beroende på din krets behov.Allt förklaras på ett enkelt sätt, så det är lätt att följa även om du just har börjat.I slutet vet du hur du väljer rätt kondensator och använder den med förtroende.

Katalog

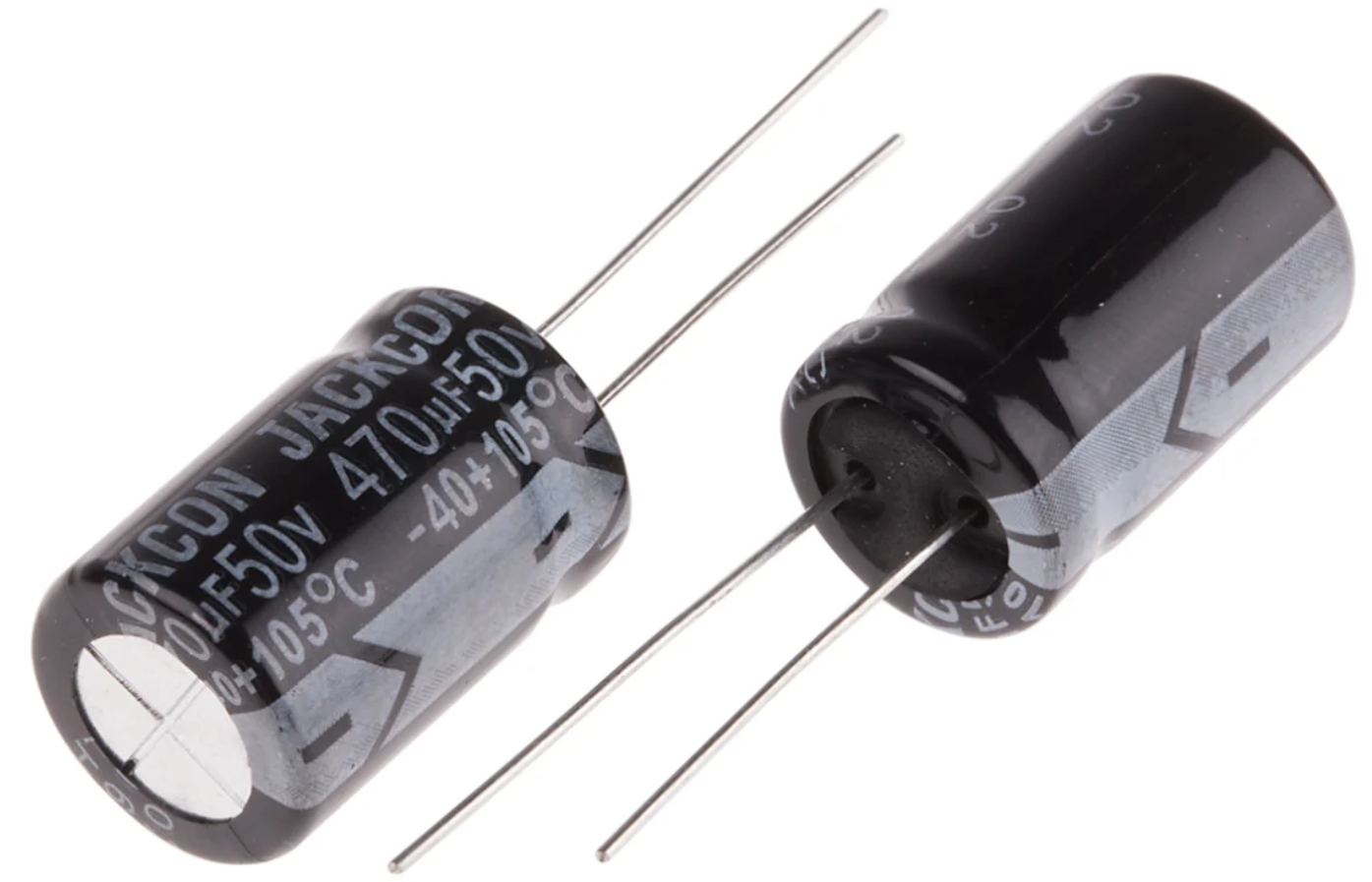

Figur 1. Kondensatorer i elektronik

Vad är kondensatorer?

Kondensatorer är små men mycket hjälpsamma delar som du hittar på nästan alla elektroniska kretskort.De är lite som små Energi hinkar som fylls och töms efter behov.Inuti har en kondensator två metallplattor, och mellan dem finns ett material som inte utför elektricitet, kallad a dielektrisk.Denna installation låter dem lagra elektrisk energi när en spänning appliceras.

Du kan föreställa dig det som att fylla en hink med vatten - när strömmen är på fyller kondensatorn med elektrisk laddning.När strömmen försvinner eller kretsen behöver snabbt öka energi, den tömmer den laddningen tillbaka i systemet.Detta gör att saker går smidigare, särskilt när enheter behöver stabil kraft.Kondensatorer skapar inte energi, men de är bra på att hantera den - under en kort tid och sedan släppa den när det behövs mest.Det är därför de används i så många olika elektroniska enheter, från datorer till laddare och till och med din TV -fjärrkontroll.

Kondensatorvärden och spänningsgraderingar

Innan de går in på de olika typerna av kondensatorer hjälper det verkligen att förstå två viktiga saker: hur mycket laddning en kondensator kan hålla och hur mycket spänning den kan hantera säkert.Dessa är kända som kapacitans och spänningsgradoch att veta hur de fungerar kommer att göra det mycket lättare att välja rätt kondensator för ditt projekt.

Hur mycket laddning en kondensator kan hålla

Kapacitans är ett sätt att mäta hur mycket elenergi En kondensator kan lagra.Det mäts i enheter som heter Farads, även om de flesta kondensatorer du kommer att se kommer att märkas i mindre enheter som PicoFarads (PF), nanofarader (NF) eller mikrofarader (µF).

För att ge dig en idé kan en kondensator märkt "100μF" lagra mer energi än en märkt "10μF."Så om du behöver lagra mer energi - till exempel i en strömförsörjning som hjälper till att jämna ut spänningen -Du vill ha ett högre kapacitansvärde.Å andra sidan, om din krets bara behöver hantera snabba signaler eller filtrera bort brus, kommer ett mindre värde vanligtvis att göra jobbet.

Det handlar om vad din krets behöver.Vissa delar av en krets behöver mycket lagrad energi redo att gå, medan andra bara behöver korta skurar av den.

Hur mycket spänning en kondensator kan hantera

De spänningsgrad På en kondensator berättar du den maximala spänningen som den kan hantera.Om spänningen i din krets går över det numret kan kondensatorn bryta ner eller till och med skadas.Det är därför det alltid är en bra idé att använda en kondensator med en spänningsgradering Lite högre än vad din krets normalt använder.

Om till exempel din krets går på 12 volt, att välja en kondensator som är klassad i 16 volt eller till och med 25 volt ger dig lite extra säkerhet.Att gå för nära gränsen är inte en bra idé eftersom spänningsspikar Kan hända, och din kondensator måste vara redo för dem.

Du ser vanligtvis spänningen tryckt precis på kondensatorn, bredvid kapacitansvärdet, som "100μF 25V."Det betyder att den kan lagra 100 mikrofarader av laddning och säkert hantera upp till 25 volt.

När du arbetar med ett projekt är det viktigt att Matcha kondensatorn till jobbet.Om du väljer en med för lite kapacitans kanske din krets inte fungerar rätt.Om du väljer en med för låg spänningsklassificering kan det skadas eller sluta arbeta över tiden.

Genom att kontrollera båda kapacitans och spänningsgrad, du kommer att kunna välja en kondensator som fungerar bra och varar längre i din krets.Det är ett litet steg, men det gör en stor skillnad i hur tillförlitlig ditt projekt visar sig.

Elektrolytiska kondensatorer

Elektrolytiska kondensatorer är ett vanligt val när en krets behöver lagra en stor mängd energi.De har vanligtvis högre kapacitansvärden jämfört med andra typer, vilket gör dem användbara i saker som strömförsörjning, där ett jämnt flöde av energi är viktigt, eller audio system, där slät spänning kan förbättra ljudkvaliteten.Du kommer ofta att se dem i värden från några mikrofarader (µF) och gå upp till hela farads (f), sätta dem på högre av skalan när det gäller lagringsavgift.

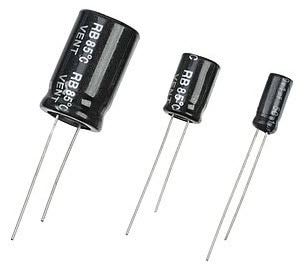

Figur 2. Elektrolytisk kondensator

En sak som sticker ut med elektrolytiska kondensatorer är deras rörliknande form, typ av som en liten metallburk.Du kommer att märka att ett av benen är kortare än den andra - det här kortare benet markerar negativ sida, och det är verkligen viktigt att inte blanda dem.Dessa kondensatorer är polariserad, vilket innebär att de har en korrekt riktning för hur de placeras i en krets.Om du av misstag vänder dem kan de sluta fungera ordentligt eller i vissa fall till och med spräng eller läcka, särskilt när du är under tryck från spänningen.

Du hittar också ofta en rand eller ett minustecken tryckt på kroppen, vilket hjälper dig att ta reda på den negativa terminalen.Att uppmärksamma dessa markeringar är ett litet men viktigt steg för att hålla din krets att fungera säkert och korrekt.

På insidan har elektrolytiska kondensatorer tunna metallplattor som rullas upp hårt som en rullning.Denna design gör att de kan ha en stor ytan Packat i en kompakt storlek, vilket hjälper till att öka deras kapacitans.Denna upprullade struktur skiljer sig från andra kondensatorer, som keramiska, som istället använder staplade lager.Denna skillnad i struktur är en del av det som gör varje typ bättre för olika användningsområden.

Keramisk kondensatorer

Keramiska kondensatorer är en av de mest använda kondensatorerna inom vardagens elektronik.De är vanligtvis liten och kompakt, ofta formade som platta skivor eller små rektangulära block.På grund av deras storlek och form är de enkla att passa på även de tätt packade kretskorten.En annan sak som gör keramiska kondensatorer enkla att använda är att de är icke-polariserad.Detta innebär att du kan placera dem i kretsen i endera riktningen, vilket tar bort oroen för att ansluta dem på fel sätt som du skulle göra med elektrolytiska kondensatorer.

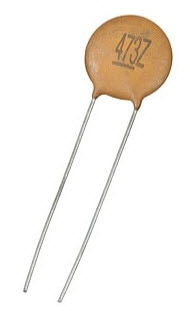

Figur 3. Keramisk kondensator

Dessa kondensatorer lagrar inte så mycket energi som elektrolytiska, men de spelar fortfarande en mycket en viktig roll i många kretsar.Deras kapacitansvärden är mindre, vanligtvis sträcker sig från PicoFarads (PF) några få Mikrofarader (µF). Medan de kanske inte har mycket kostnad, är de bra på Svarar snabbt till förändringar i en krets, vilket gör dem användbara för saker som signalfiltrering, timing och brusreducering.

Inuti en keramisk kondensator skiljer sig strukturen från den rullade spolen som finns i elektrolytiska typer.Istället är de gjorda av staplade lager av metall och keramiskt material, som är tätt pressade ihop.Detta ger dem god stabilitet och gör att de kan prestera bra i högfrekvens Kretsar, som de som finns i datorer, radioapparater och telefoner.Deras tuffa byggnad hjälper dem också att hantera förändringar i temperaturen bättre, vilket bidrar till deras tillförlitlighet i ett brett spektrum av förhållanden.

Hur man läser kondensatormarkeringar

När du arbetar med kondensatorer kan det kunna spara tid och hjälpa dig att undvika misstag att kunna läsa markeringarna på dem.Dessa markeringar berättar viktiga detaljer som hur mycket laddar kondensatorn kan hålla och hur mycket spänning den kan hantera.Kondensatorer finns i olika former och storlekar, så hur deras värden skrivs kan också variera beroende på typen.

Läser keramiska kondensatorkoder

Keramiska kondensatorer är små delar, så det finns inte tillräckligt med utrymme för att skriva hela numret för deras värde.Det är därför de använder en tresiffrig kod för att visa kapacitansen.Om du till exempel ser en kondensator märkt "104", betyder det inte 104 pf.De två första siffrorna är basnumret (i detta fall 10), och den tredje siffran berättar hur många nollor du ska lägga till.Så "104" blir 100 000 picofarader, vilket är detsamma som 0,1 mikrofarader (µF).

Den här metoden kan verka knepig till en början, men när du förstår mönstret är det ganska enkelt att ta reda på.Vanliga koder som "471" (470 pf) eller "223" (22 000 pf eller 0,022 µF) dyker upp ofta, och att vänja dem kan verkligen hjälpa dig att välja rätt del snabbt.

Förstå elektrolytiska kondensatoretiketter

Elektrolytiska kondensatorer är större och har vanligtvis sina värden skrivna ut tydligare.Du ser ofta markeringar som "10μF 50V", som säger er båda kapacitans (10 mikrofarader) och spänningsgrad (50 volt).Detta gör det lättare att identifiera dem med en överblick.Ibland kan etiketten också innehålla en temperaturbetyg eller en rand som visar negativ terminal.

Eftersom dessa kondensatorer är polariseradAtt läsa markeringarna ordentligt är extra viktigt.Om du av misstag vänder dem i en krets kan de sluta arbeta eller till och med skadas.Så när du kontrollerar dessa värden är det en bra idé att också dubbelkontrollera orienteringen.

Att kunna läsa och förstå kondensatormarkeringar gör ditt arbete enklare och hjälper undvika blandning.Oavsett om du bygger en ny krets eller ersätter en felaktig komponent, är dessa små detaljer viktiga.Det är lätt att ta en del som "ser rätt", men om du inte kontrollerar koden eller etiketten kanske det inte beter dig som du förväntar dig i din krets.

När du blir bekväm att läsa siffrorna och koderna blir det ett snabbt steg i din process - något du gör nästan utan att tänka.Men fram till dess är det värt att ta några extra sekunder för att se till att du använder rätt.

Välja rätt kondensator

När du arbetar med ett elektroniskt projekt är det ett viktigt steg att välja rätt typ av kondensator som påverkar hur väl din krets kommer att fungera.Både keramisk och elektrolytiska kondensatorer är användbara, men de fungerar bäst i olika situationer.Det här avsnittet hjälper dig att förstå när du ska använda var och en baserat på vad din krets behöver.

Välj baserat på hur mycket energi du behöver

Börja med att tänka på hur mycket energi kondensatorn behöver lagra.Om din krets behöver en större energireserv - som i strömförsörjning eller ljudutrustning -elektrolytiska kondensatorer är vanligtvis det bättre valet.De kan lagra mer energi eftersom de kommer i högre kapacitansvärden.

Om du arbetar med något mindre, som att filtrera signaler eller stabilisera spänningen runt en mikrochip, a keramisk kondensator passar ofta bättre.Keramiska kondensatorer är snabba och kan hantera högfrekventa förändringar i din krets, även om de lagrar mindre energi.

Tänk på utrymmet i din krets

Om du bygger något kompakt där utrymmet är tätt, keramisk kondensatorer är perfekta eftersom de är små och platta.Detta gör dem lättare att passa på små kretskort.Elektrolytiska kondensatorer är å andra sidan vanligtvis större och formade som små rör, som kanske inte fungerar bra i en rymdbegränsad design.

Så om att spara utrymme är en prioritering är keramik vanligtvis vägen att gå.

Var uppmärksam på polaritet

En annan viktig skillnad är polaritet. Elektrolytiska kondensatorer är polariserade, vilket innebär att de har en positiv och negativ sida.Du måste se till att du installerar dem på rätt sätt;Annars kan de misslyckas eller till och med skadas.De är vanligtvis markerade med ett minustecken eller en rand som hjälper dig att identifiera det negativa benet.

Keramiska kondensatorer är icke-polariserade , så att du kan placera dem båda sätten i kretsen utan att oroa dig.Om du letar efter något enkelt att arbeta med, särskilt för nybörjare, är keramiska mössor ofta lättare att hantera.

Tänk på temperatur och hållbarhet

Kretsar kan ibland värmas upp under användning, särskilt i kraftelektronik. Keramisk kondensatorer Hantera värme och ändra temperaturer bättre än elektrolytiska.De är mer stabila och mindre benägna att slitna snabbt i varma eller föränderliga miljöer.

Elektrolytiska kondensatorer kan bryta ner över tiden om de utsätts för för mycket värme.Så om din krets kommer att vara varm eller måste hålla länge, kan keramiska kondensatorer vara ett säkrare val.

Titta på hastighets- och frekvensbehovet

Om din krets hanterar snabba signaler, som i radioapparater, datalinjer eller kommunikationssystem, keramiska kondensatorer är vanligtvis den bättre matchen.De reagerar snabbt och kan jämna ut högfrekventa brus.

Elektrolytik svarar långsammare, så de fungerar bättre för stadiga, lågfrekventa uppgifter som att jämna ut strömförsörjning.

Praktisk användning av kondensatorer inom elektronik

Kondensatorer används i många olika delar av elektronik, och varje typ har sina egna styrkor beroende på jobbet.Oavsett om du bygger något enkelt eller arbetar med ett mer komplicerat projekt, kan du veta var varje typ av kondensator passar hjälpa din krets att gå smidigare och undvika vanliga problem.

Användning av elektrolytiska kondensatorer

Elektrolytiska kondensatorer är bra när din krets måste hålla mycket energi eller leverera ett jämnt kraftflöde.En av de vanligaste platserna du ser dem är i strömförsörjning filter.I den här rollen hjälper de till att jämna ut spänningen och se till att din krets får en stabil och ren kraftkälla utan plötsliga droppar eller spikar.

De används också ofta i ljudförstärkarkretsar, där de hjälper till att hantera flödet av signaler och kraft.Detta hjälper till att minska oönskat brus eller snedvridning i ljudet.En annan vanlig användning är i motorstarterkretsar, särskilt i apparater och utrustning som använder elmotorer.Kondensatorn ger motorn ett starkt energipress för att komma igång.

Användning av keramiska kondensatorer

Keramisk kondensatorerå andra sidan är bättre lämpade för mindre, snabbare uppgifter.Du hittar dem i många kretsar som hanterar signaler, särskilt när det gäller filtrering av brus eller hantera snabbspänningsändringar.Till exempel, i radioapparater eller kommunikationssystem hjälper keramiska kondensatorer att rensa upp signalen så att den är mer stabil och tydlig.

De är också användbara i timingkretsar, där de arbetar med motstånd för att skapa förseningar eller pulser.På grund av deras snabba responstid placeras ofta keramiska kondensatorer nära mikrochips, där de hjälper stabilisera spänningen och skydda känsliga delar från plötsliga förändringar.

Att förstå hur kondensatorer används i verkliga kretsar gör det lättare att välja rätt.Om du arbetar med något med motorer, strömförsörjning eller ljud kommer du förmodligen att använda elektrolytiska kondensatorer.För kretsar med snabba signaler, små utrymmen eller digitala chips, keramisk kondensatorer är vanligtvis bättre passform.

Varje typ spelar en annan men viktig roll, och att veta dessa roller hjälper dig att bygga kretsar som är mer pålitliga och arbeta som du vill att de ska.

Slutsats

Kondensatorer kan vara små, men de spelar en stor roll i att hjälpa elektroniska enheter att fungera ordentligt.Nu vet du vad de gör, hur man kan skilja dem isär och när man ska använda keramiska eller elektrolytiska typer.Genom att förstå hur de lagrar och hanterar energi kan du göra bättre val i dina projekt.Med denna kunskap kommer du att känna dig mer säker när du arbetar med kretsar.
