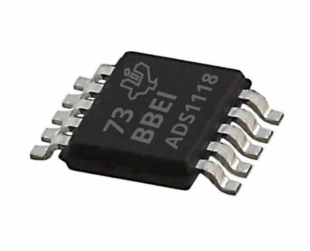

ADS1118 16-bitars ADC och temperatursensor

I världen av precisionselektronik används korrekt och effektiv datainsamling för systemprestanda.Texas Instruments ADS1118 sticker ut som en mångsidig 16-bitars analog-till-digital omvandlare (ADC) som kombinerar hög precision med praktisk funktionalitet.ADS1118 är designad med en integrerad multiplexer, programmerbar förstärkningsförstärkare (PGA), temperatursensor och oscillator och erbjuder en omfattande lösning för exakta analoga mätningar.Dess innovativa design levererar inte bara högupplösta data utan betonar också energieffektivitet, vilket gör det till ett utmärkt val för applikationer som kräver tillförlitlig prestanda under olika miljöförhållanden.Från bärbara enheter till industriella system sätter ADS1118: s sömlösa integration, flexibilitet och avancerade funktioner ett riktmärke i modern ADC -teknik.Den här artikeln undersöker ADS1118: s nyckelfunktioner, mångsidiga applikationer och dess påverkan på precisionselektronik.

Katalog

Funktioner i ADS1118

Särdrag	Beskrivning
Paket	Ultra-Small QFN: 2 mm x 1,5 mm x 0,4 mm
Sortiment	Brett utbudsområde: 2 V till 5,5 V
Aktuell konsumtion	- Kontinuerligt läge: 150 µA
	- Single-shot-läge: Auto Power Down
Programmerbar datahastighet	8 SPS till 860 SPS
Miljö	Encykelinställning
Spänningsreferens	Intern lågdriftspänningsreferens
Temperatursensor	- Intern sensor
	- 0,5 ° C (maximalt) fel: 0 ° C till 70 ° C
Oscillator	Oscillator
Pga	Inre PGA
Input	Fyra enstaka eller två differentiella ingångar

Applikationer av ADS1118

Miljöanpassningsbarhet

De ADS1118 visar upp sin mångsidighet i ett brett spektrum av miljöer, vilket gör den mycket lämplig för temperaturövervakningstillämpningar med termoelement och termistorer.Dess effektiva kalla korsningskompensation förbättrar dess pålitlighet och ger exakta temperaturavläsningar under olika förhållanden.Detta är av stort värde i situationer där exakta temperaturdata måste erhållas, även i utmanande miljöer.Att använda en sådan noggrann instrumentering påverkar i hög grad kvaliteten och tillförlitligheten hos data som samlats in för djupgående bedömningar.

Bärbarhet och energianvändning

Med en kompakt design och låg effektförbrukning passar ADS1118 perfekt i bärbara instrument.Effektivt energianvändning i kompakta enheter berikas av praktiska upplevelser som kräver att verktyg är lätta och långvariga för fältanvändning.Detta är mestadels fördelaktigt där transportbarhet spelar en anmärkningsvärd roll, till exempel i avlägsen miljöövervakning eller mobila diagnostiska instrument.Kombinationen av minimal storlek och energieffektivitet öppnar vägar för utvidgade applikationer och driver framsteg inom handhållen teknik.

Bransch- och batterilätning

Inom industriell processkontroll levererar ADS1118 pålitliga data som stöder upprätthållande av höga operativa standarder.Noggrann övervakning överensstämmer inte bara med efterlevnaden utan ökar också effektivitet och säkerhet.I världen av batteriövervakningssystem säkerställer dess noggrannhet toppprestanda genom att tillhandahålla exakta avgiftsdata.Detta informerar beslutsfattande, hjälper till bättre energihantering och förlänger batteritiden.Inkorporering av denna komponent belyser en djup förståelse av de komplicerade kraven som finns inom industri- och energiindustrin.
