Komplett guide till optokopplare för nybörjare

När du arbetar med elektroniska kretsar behöver du ofta överföra signaler samtidigt som du håller delar säkert isolerade.Den här artikeln förklarar vad en optokopplare är, hur den fungerar med ljus och vilka komponenter som finns inuti den.Du kommer också att lära dig om dess symbol, stiftkonfiguration, olika typer och nyckelspecifikationer.Dessutom täcker det dess fördelar, begränsningar, vanliga användningsområden och hur det kan jämföras med reläer och transformatorer.

Katalog

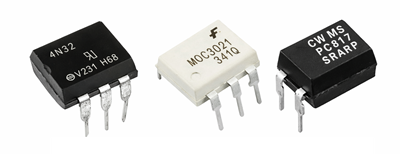

Figur 1. Optokopplare

Vad är en optokopplare?

En optokopplare, även kallad optoisolator, är en elektronisk komponent som används för att överföra signaler mellan två kretsar samtidigt som de håller dem elektriskt isolerade.Den använder ljus för att skicka information, vilket förhindrar direkt elektrisk anslutning mellan ingångs- och utgångssidan.Denna isolering hjälper till att skydda känsliga komponenter från spänningsspikar, brus och jordslingor.Optokopplare används ofta i kraftelektronik, styrsystem och kommunikationsgränssnitt.

Huvudsyftet med en optokopplare är att säkerställa säkerhet och signalintegritet i elektroniska konstruktioner.Genom att separera högspännings- och lågspänningskretsar minskar det risken för skador och störningar.Det förbättrar också systemets tillförlitlighet genom att förhindra oönskat strömflöde mellan kretsar.I modern PCB-design är optokopplare utmärkta för att uppnå säker och stabil signalöverföring.

Struktur för en optokopplare

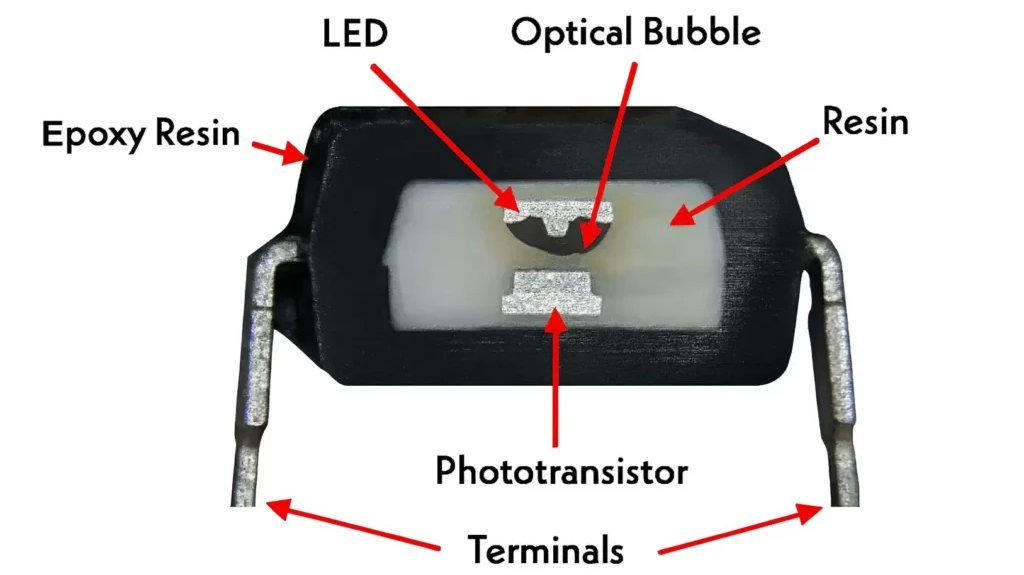

Figur 2. Inre struktur av en optokopplare

• LED (Light Emitting Diode)

Lysdioden är komponenten på ingångssidan som producerar ljus när ström flyter genom den.Den är vanligtvis gjord av infraröd-emitterande halvledarmaterial för effektiv signalöverföring.Lysdioden är placerad så att den är direkt vänd mot fotodetektorn inuti förpackningen.Dess huvudsakliga roll är att omvandla elektriska insignaler till ljusenergi.

• Fototransistor (fotodetektor)

Fototransistorn är placerad på utgångssidan och känner av ljuset som sänds ut av lysdioden.Den omvandlar det mottagna ljuset till en elektrisk signal.Denna komponent är känslig för ljusintensitet, vilket styr dess uteffekt.Det används ofta på grund av dess goda balans mellan känslighet och enkelhet.

• Optisk bubbla/ljusväg

Det optiska utrymmet mellan lysdioden och fotodetektorn tillåter ljus att färdas utan elektrisk kontakt.Denna region säkerställer fullständig elektrisk isolering mellan de två sidorna.Den är noggrant utformad för att maximera ljusöverföringseffektiviteten.Den tydliga vägen hjälper till att upprätthålla en stabil och exakt signalöverföring.

• Epoxiharts (inkapsling)

De interna komponenterna är inneslutna i epoxiharts för att skydda dem från fukt, damm och mekaniska skador.Detta material hjälper också till att bibehålla optisk klarhet för effektiv ljustransmission.Det ger strukturell stabilitet till enheten.Hartset säkerställer långsiktig tillförlitlighet i olika miljöer.

• Terminaler (stift)

Plintarna ger externa elektriska anslutningar till ingångs- och utgångssidorna.Varje stift är tilldelat för antingen LED-ingång eller fotodetektorutgång.De är arrangerade för att upprätthålla isoleringsavstånd.Dessa stift möjliggör enkel integrering i PCB-kretsar.

Hur fungerar en optokopplare?

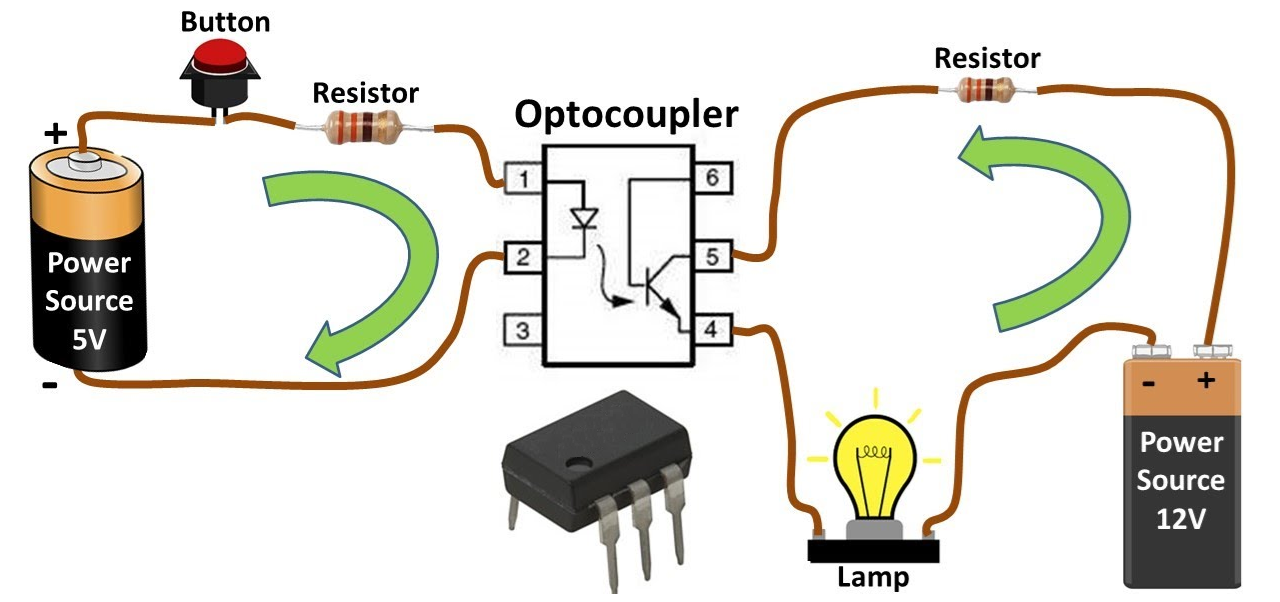

Figur 3. Optokopplarens arbetsprincip

En optokopplare fungerar genom att omvandla en elektrisk signal till ljus och sedan tillbaka till en elektrisk signal.När en spänning läggs på ingångssidan flyter ström genom lysdioden, vilket gör att den avger ljus.Detta ljus färdas över det inre gapet utan någon direkt elektrisk anslutning.Mängden ljus som produceras beror på ingångssignalens styrka.Denna process säkerställer säker signalöverföring mellan isolerade kretsar.

På utgångssidan känner fotodetektorn av det inkommande ljuset och svarar genom att generera en motsvarande elektrisk signal.Denna utsignal kan sedan styra en annan krets, såsom att byta en last eller skicka logikdata.Eftersom anslutningen är optisk snarare än elektrisk, kan brus och högspänning inte passera igenom.Detta gör optokopplaren idealisk för skydd och signalisolering.Den övergripande operationen är enkel, pålitlig och används ofta i elektroniska system.

Optokopplarsymbol och stiftkonfiguration

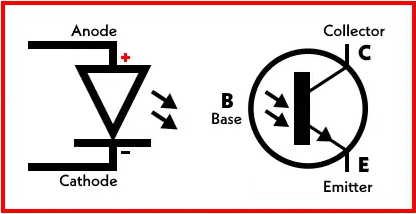

Figur 4. Optokopplarsymbol och stiftkonfiguration

Pin nr.	Pinnamn	Funktion
1	Anod (A)	Tar emot positiv inspänning för lysdioden
2	Katod (K)	Slutför LED-ingångskrets
3	NC (nr Anslutning)	Inte internt ansluten, reserverad eller oanvänd
4	Sändare (E)	Utgångsterminal av fototransistor
5	Samlare (C)	Huvudutgång kontrollterminal
6	Bas (B)	Valfri kontroll av fototransistorförstärkning

Typer av optokopplare

Optokopplare klassificeras baserat på typen av utgångsenhet som används för signaldetektering.

Fototransistor optokopplare

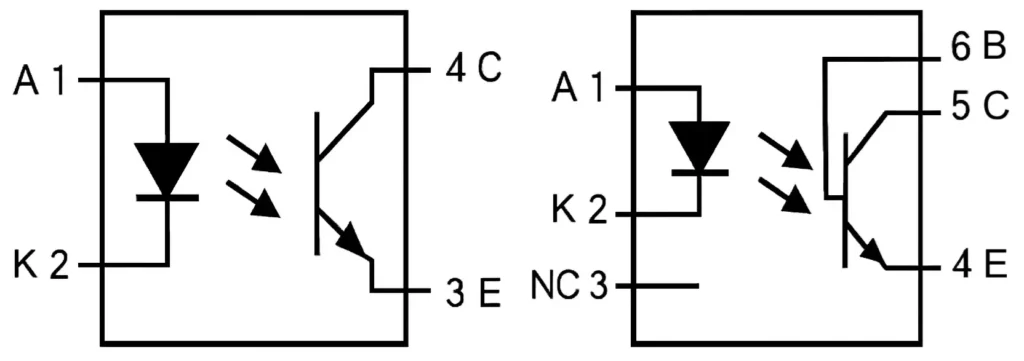

Figur 5. Fototransistor optokopplare

En fototransistoroptokopplare är en typ av optokopplare som använder en fototransistor som sin utgångsenhet.Den omvandlar ljus från den interna lysdioden till en kontrollerad elektrisk utsignal.Fototransistorn fungerar som en strömbrytare som slås på när den tar emot ljus.Denna typ används ofta eftersom den ger bra känslighet och enkel kretsdesign.Den är lämplig för allmän signalisolering och kopplingsuppgifter.Strukturen visar vanligtvis lysdioden i linje med en transistor inuti paketet.På grund av dess balans mellan hastighet och förstärkning används den ofta i mikrokontrollergränssnitt och lågeffektstyrkretsar.

Fotodiod optokopplare

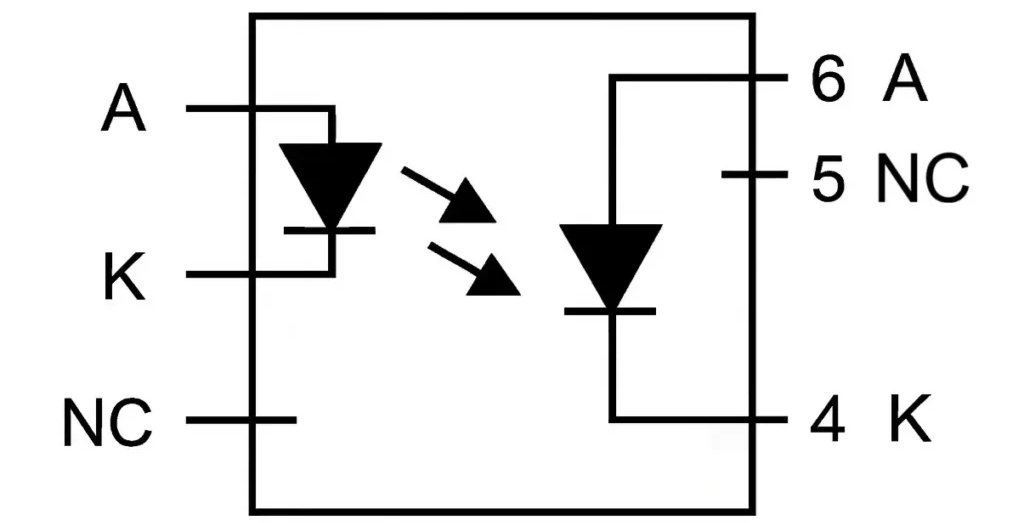

Figur 6. Fotodiod optokopplare

En fotodiodoptokopplare använder en fotodiod som utgångsavkänningselement.Den omvandlar inkommande ljus till en ström med mycket snabb responstid.Denna typ är designad för höghastighetssignalöverföring och exakta timingapplikationer.Fotodioden reagerar snabbt på ljusförändringar, vilket gör den idealisk för digitala kommunikationssignaler.Det kräver vanligtvis ytterligare förstärkning för starkare utsignaler.Den interna layouten visar en diod i linje med ljuskällan.Dess främsta fördel är hastighet snarare än hög uteffekt.

Foto-Triac optokopplare

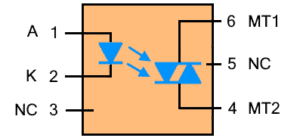

Figur 7. Foto-Triac optokopplare

En fototriac optokopplare är en optokopplare som använder en triac som sin utenhet för AC-styrning.Den omvandlar ljussignaler till växelverkan för växelströmsbelastningar.När den interna lysdioden är aktiverad triggas triacen för att leda ström.Detta gör att den kan styra enheter som lampor, motorer och värmare.Strukturen visar typiskt en ljuskälla som driver ett triac-utgångssteg.Det används i stor utsträckning i AC-omkopplings- och dimningsapplikationer.Denna typ är viktig för att isolera lågspänningsstyrkretsar från högspänningssystem.

Photodarlington optokopplare

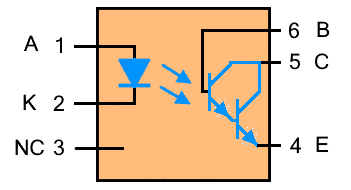

Figur 8. Photodarlington optokopplare

En fotodarlington-optokopplare använder ett Darlington-transistorpar som sin utgångsenhet.Den ger högre strömförstärkning jämfört med en vanlig fototransistor.Detta gör att den kan förstärka svaga ljussignaler till starkare elektriska utgångar.Den interna konfigurationen visar vanligtvis två transistorer anslutna för att öka känsligheten.Det är användbart i applikationer där högre utström krävs.Den fungerar dock långsammare än vanliga fototransistortyper.Denna design används vanligtvis i signalförstärknings- och styrkretsar.

Foto-SCR optokopplare

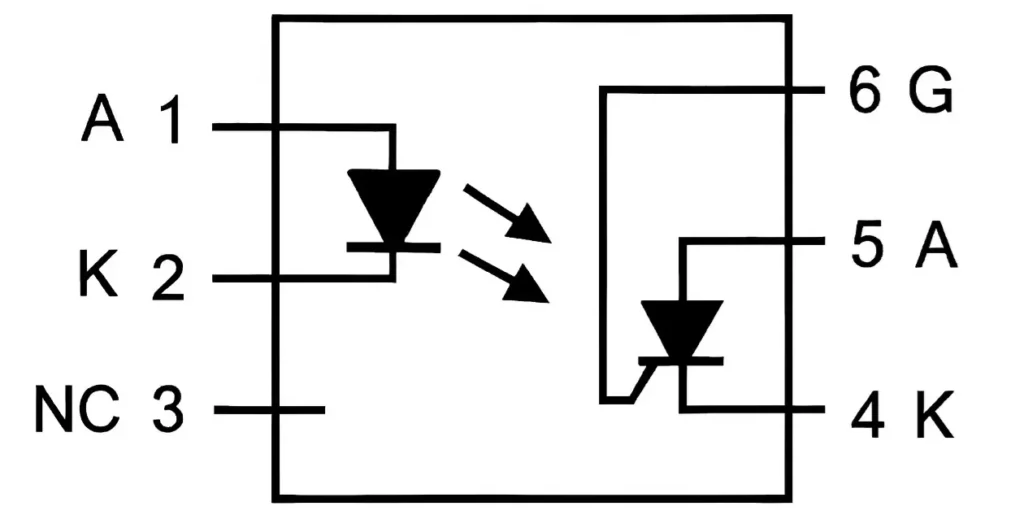

Figur 9. Foto-SCR optokopplare

En foto-SCR optokopplare använder en kiselstyrd likriktare (SCR) som sin utenhet.Den omvandlar ljus till en låsande elektrisk omkopplingsfunktion.När den väl utlösts av ljus förblir SCR på tills strömmen sjunker under en viss nivå.Detta gör den lämplig för kontrollerade likriktningar och effektkontrollkretsar.Den inre strukturen visar ett ljusdrivet SCR-element.Det används ofta i triggnings- och skyddskretsar.Denna typ är idealisk för applikationer som kräver stabilt och ihållande växlingsbeteende.

Specifikationer för optokopplare

Parameter	Typiskt intervall / Värde
Nuvarande överföring Förhållande (CTR)	50 % till 600 % (kl OM = 5 mA)
Isolering Spänning	2,5 kV till 5 kV RMS
Framspänning (LED)	1,1 V till 1,4 V
Framåtström (OM)	5 mA till 20 mA (max upp till 50 mA)
Utgångsström	1 mA till 50 mA
Växlingshastighet	3 µs till 20 µs
Uppgångstid	2 µs till 10 µs
Hösttid	2 µs till 15 µs
Förökning Fördröjning	2 µs till 15 µs
Kraft Förlust	70 mW till 200 mW
Driftstemperatur	-40°C till +85°C
Förvaring Temperatur	-55°C till +125°C
Ingång Kapacitans	30 pF till 100 pF
Utgång Kapacitans	5 pF till 15 pF
Isolering Motstånd	≥ 10⁹ Ω (vanligtvis 10¹¹ Ω)

Fördelar och nackdelar med optokopplare

Fördelar med optokopplare

• Ger stark elektrisk isolering

• Skyddar kretsar från högspänningsspikar

• Minskar elektriskt brus och störningar

• Kompakt och lätt att integrera

• Inget mekaniskt slitage eller rörliga delar

• Förbättrar systemsäkerhet och tillförlitlighet

Begränsningar för optokopplare

• Begränsad strömhanteringskapacitet

• Långsammare än direkta elektriska anslutningar

• CTR varierar med temperatur och åldrande

• Kräver korrekt ingångsströmkontroll

• Ej lämplig för mycket höga effektbelastningar

• Utsignalen kan behöva förstärkas

Vanliga tillämpningar av optokopplare

Optokopplare används ofta i elektroniska system där isolering och signalkontroll krävs.

1. Strömförsörjningsisolering

Optokopplare används för att byta strömförsörjning för att separera högspännings- och lågspänningssektioner.De hjälper till att reglera utspänningen samtidigt som säkerheten bibehålls.Detta förhindrar skador på styrkretsar.Det säkerställer också stabil drift i kraftomvandlingssystem.

2. Mikrokontrollergränssnitt

De tillåter mikrokontroller att säkert interagera med högspänningsenheter.Detta skyddar känsliga logiska kretsar från elektrisk stress.Det säkerställer också tillförlitlig signalkommunikation.Optokopplare används ofta i inbyggda system.

3. Växling av växelströmsbelastning

Optokopplare styr AC-enheter som lampor och motorer.De ger säker isolering mellan styrsignaler och strömkretsar.Detta förbättrar systemets säkerhet och hållbarhet.De används ofta inom hemautomation och industriell kontroll.

4. Signalisolering i kommunikation

De isolerar kommunikationslinjer för att förhindra störningar.Detta förbättrar signalens tydlighet och datanoggrannhet.Det är användbart i industriella kommunikationssystem.Isolering hjälper till att upprätthålla stabil dataöverföring.

5. Motorstyrkretsar

Optokopplare används i motordrivrutiner för att isolera styr- och kraftsektioner.Detta skyddar styrelektroniken från spänningsspikar.Det förbättrar också systemets tillförlitlighet.De används ofta i automationssystem.

6. Säkerhet för medicinsk utrustning

De garanterar patientsäkerheten genom att isolera känsliga kretsar.Detta förhindrar elektriskt läckage och faror.Optokopplare är användbara i medicinska apparater.De hjälper till att uppfylla strikta säkerhetsstandarder.

Optokopplare vs relä vs transformator

Funktioner	Optokopplare	Relä	Transformator
Isolering Spänning	2,5–5 kV RMS	1–10 kV (kontakt gap)	2–15 kV RMS
Växlingsmetod	LED + fotodetektor	Elektromagnetisk kontakter	Magnetisk induktion
Växlingshastighet	1–20 µs	5–15 ms	Inget byte (kontinuerlig)
Fysisk storlek	~4–10 mm (DIP/SMD)	~10–40 mm	~20–100 mm
Driftljud	0 dB (tyst)	40–60 dB (klicka ljud)	0 dB (tyst)
Livslängd	>100 000 timmar	10⁵–10⁷ cykler	>100 000 timmar
Lastkapacitet	10–50 mA typiskt	1–30 A	0,1–1000+ VA
Ingång Krav	5–20 mA (LED köra)	5–24 V spole, 10–100 mA	AC spänningsingång
Utgång Förmåga	Lågeffektsignal	Hög effekt byte	AC spänning överföring
Underhåll	Inga	Kontakt slitage ersättning	Inga
Effektivitet	70–90 %	80–90 %	90–98 %
EMI-immunitet	>10 kV/µs CMTI	Måttlig	Hög (beror på design)
Byter Frekvens	Upp till 100 kHz	<100 Hz	50–60 Hz typiskt
Typiskt användningsfall	Signal isolering, logiskt gränssnitt	Strömkontroll, byta last	Spänning omvandling, isolering

Slutsats

Optokopplare spelar en viktig roll i elektronisk design genom att tillhandahålla elektrisk isolering, minska brus och skydda känsliga kretsar från högspänning.Deras funktion beror på en intern lysdiod och ljuskänslig utgångsenhet, med olika typer tillgängliga för omkoppling, signalisolering, förstärkning och AC-kontroll.Nyckelprestandafaktorer, fördelar och begränsningar måste beaktas när man väljer rätt optokopplare för en krets.På grund av sin säkerhet, kompakta storlek och tillförlitlighet används de i stor utsträckning i strömförsörjning, styrsystem, kommunikationsgränssnitt, motordrivrutiner och medicinsk utrustning.
