När du arbetar med PCB-design kommer du ofta att välja mellan en FPGA och en mikrokontroller utifrån dina systembehov.Den här artikeln förklarar vad var och en är, hur de fungerar och nyckelkomponenterna i dem.Du kommer också att se hur deras systemstrukturer och programmeringssätt skiljer sig åt.Genom att förstå dessa grunder kan du bestämma vilken som passar ditt projekt bättre.

Katalog

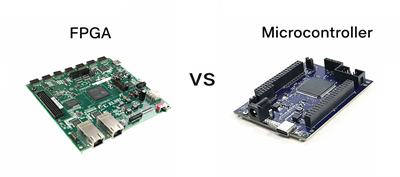

Figur 1. Översikt över FPGA vs mikrokontroller

Vad är en FPGA och en mikrokontroller?

An FPGA (Field-Programmable Gate Array) är en typ av integrerad krets som låter dig konfigurera digital logik efter tillverkning.Det används ofta i PCB-design när anpassat hårdvarubeteende behövs, till exempel att skapa parallella signalbehandlingsvägar eller specialiserad styrlogik.Istället för att köra programvaruinstruktioner bygger en FPGA hårdvarukretsar baserat på din design.Detta gör den lämplig för uppgifter som kräver exakt timing och flexibilitet på hårdvarunivå.I ett PCB-system fungerar det som en programmerbar logisk kärna som ansluter till minne, sensorer och kommunikationsgränssnitt.Använd FPGA-enheter för att direkt implementera anpassade digitala system på kortet.

A mikrokontroller är en kompakt integrerad krets designad för att exekvera programmerade instruktioner för att styra elektroniska system.Den innehåller vanligtvis en processor, minne och in-/utgångsgränssnitt i ett enda chip, vilket gör den idealisk för inbyggda PCB-applikationer.Mikrokontroller används vanligtvis för att läsa indata, bearbeta data och styra utgångar såsom lysdioder, motorer eller sensorer.De fungerar sekventiellt, efter en uppsättning instruktioner skrivna i programvaran.I PCB-design fungerar de som huvudstyrenhet för många enheter, från enkla prylar till komplexa system.Deras enkelhet och integration gör dem till ett populärt val för kontrollorienterade uppgifter.

Komponenter av FPGA och mikrokontroller

FPGA-komponenter

FPGA består av flera konfigurerbara hårdvaruelement som arbetar tillsammans.

• Logikblock (konfigurerbara logiska block - CLB)

Dessa är kärnbyggnadsenheterna i en FPGA som utför digitala operationer.Varje logikblock innehåller uppslagstabeller (LUT), vippor och multiplexorer.LUT:er används för att implementera kombinationslogikfunktioner genom att lagra sanningstabeller.Flip-flops ger lagring för sekventiell logik och timingkontroll.Tillsammans gör dessa element att FPGA kan bilda anpassade digitala kretsar.

• Programmerbara sammankopplingar

Sammankopplingar är routingvägar som kopplar samman olika logiska block inom FPGA.De tillåter signaler att färdas mellan logiska element baserat på den konfigurerade designen.Dessa anslutningar är flexibla och kan omprogrammeras för att matcha olika kretslayouter.Routingnätverket säkerställer att signalerna når rätt destinationer effektivt.Denna struktur möjliggör komplex kretsskapande utan fasta ledningar.

• In-/utgångsblock (I/O).

I/O-block ansluter FPGA till externa komponenter på PCB:n.De hanterar kommunikation med enheter som sensorer, minne och processorer.Dessa block stöder olika spänningsnivåer och signaleringsstandarder.De kan konfigureras som in-, ut- eller dubbelriktade portar.Denna flexibilitet möjliggör sömlös integration med olika externa system.

• Klockhanteringsenheter

Klockhanteringsenheter styr timing och synkronisering inuti FPGA.De genererar och distribuerar klocksignaler till olika delar av chipet.Dessa enheter kan inkludera faslåsta loopar (PLLs) eller delay-locked loops (DLLs).De hjälper till att upprätthålla en stabil tidpunkt för tillförlitlig drift.Korrekt klockkontroll säkerställer korrekt databehandling över hela designen.

• Inbyggda minnesblock (BRAM)

Dessa är inbyggda minnesenheter som används för tillfällig datalagring.De ger snabb åtkomst till ofta använda data inom FPGA.Block RAM kan konfigureras i olika storlekar och lägen.Det stöder buffring, cachelagring och datahanteringsuppgifter.Detta minskar behovet av externt minne i vissa konstruktioner.

Mikrokontrollerkomponenter

En mikrokontroller integrerar flera funktionella enheter i ett chip.

• Central Processing Unit (CPU)

CPU:n är den huvudsakliga bearbetningsenheten som exekverar instruktioner.Den utför aritmetik, logik och kontrolloperationer.CPU:n läser instruktioner från minnet och bearbetar dem steg för steg.Den hanterar dataflödet i systemet.Detta gör den till mikrokontrollerns kärnkontroller.

• Minne (Flash, RAM, EEPROM)

Mikrokontroller inkluderar olika typer av minne för lagring av kod och data.Flash-minnet lagrar programmet permanent.RAM används för temporär data under körning.EEPROM används för att lagra små mängder icke-flyktiga data.Varje typ spelar en specifik roll i systemets drift.Tillsammans stödjer de tillförlitlig datahantering.

• Timers och räknare

Timers och räknare används för tidsbaserade operationer.De hjälper till att generera förseningar, mäta tidsintervall och kontrollera periodiska uppgifter.Dessa komponenter är viktiga för funktioner som PWM-signalgenerering.De stöder också räkning och schemaläggning av händelser.Detta gör dem användbara i styr- och automationssystem.

• In-/utgångsportar (GPIO)

GPIO-stift gör att mikrokontrollern kan interagera med externa enheter.De kan konfigureras som ingång eller utgång beroende på applikation.Dessa portar läser signaler från sensorer eller skickar signaler till ställdon.De stöder digital kommunikation med andra komponenter.GPIO:er är bra för systemanslutning.

• Kommunikationsgränssnitt

Mikrokontroller inkluderar inbyggda kommunikationsmoduler som UART, SPI och I2C.Dessa gränssnitt tillåter datautbyte med andra enheter.De stöder seriella kommunikationsprotokoll som vanligtvis används i inbyggda system.Detta möjliggör anslutning till sensorer, displayer och andra kontroller.Dessa gränssnitt förenklar systemintegration.

Blockdiagram över FPGA- och mikrokontrollersystem

Dessa diagram hjälper till att visualisera hur varje system ansluter och fungerar internt och externt.

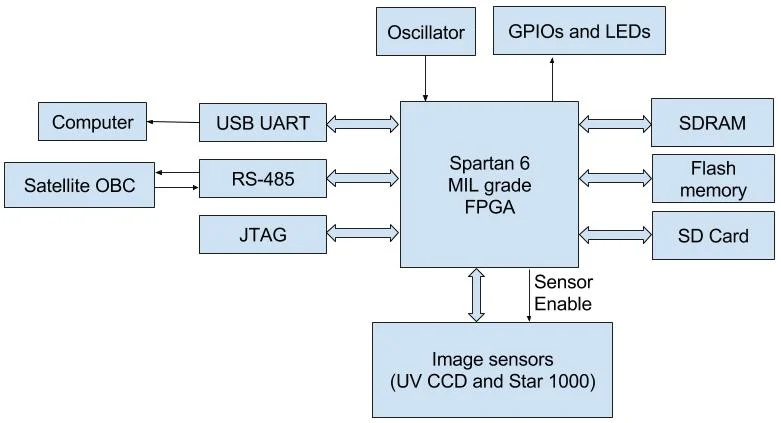

Figur 2. FPGA-blockdiagram

FPGA-blockdiagrammet visar en central programmerbar enhet ansluten till flera externa komponenter via flexibla gränssnitt.Den länkar vanligtvis till minnesmoduler som SDRAM och flashlagring för datahantering.Kommunikationsgränssnitt som UART, RS-485 och JTAG tillåter interaktion med externa system och felsökningsverktyg.Diagrammet inkluderar även in-/utgångsanslutningar för sensorer och styrsignaler.En klockkälla tillhandahåller tidssignaler för att säkerställa synkroniserad drift.Strukturen belyser hur FPGA fungerar som ett centralt logiskt nav i systemet.Den hanterar dataflödet mellan kringutrustning utan fast intern arkitektur.

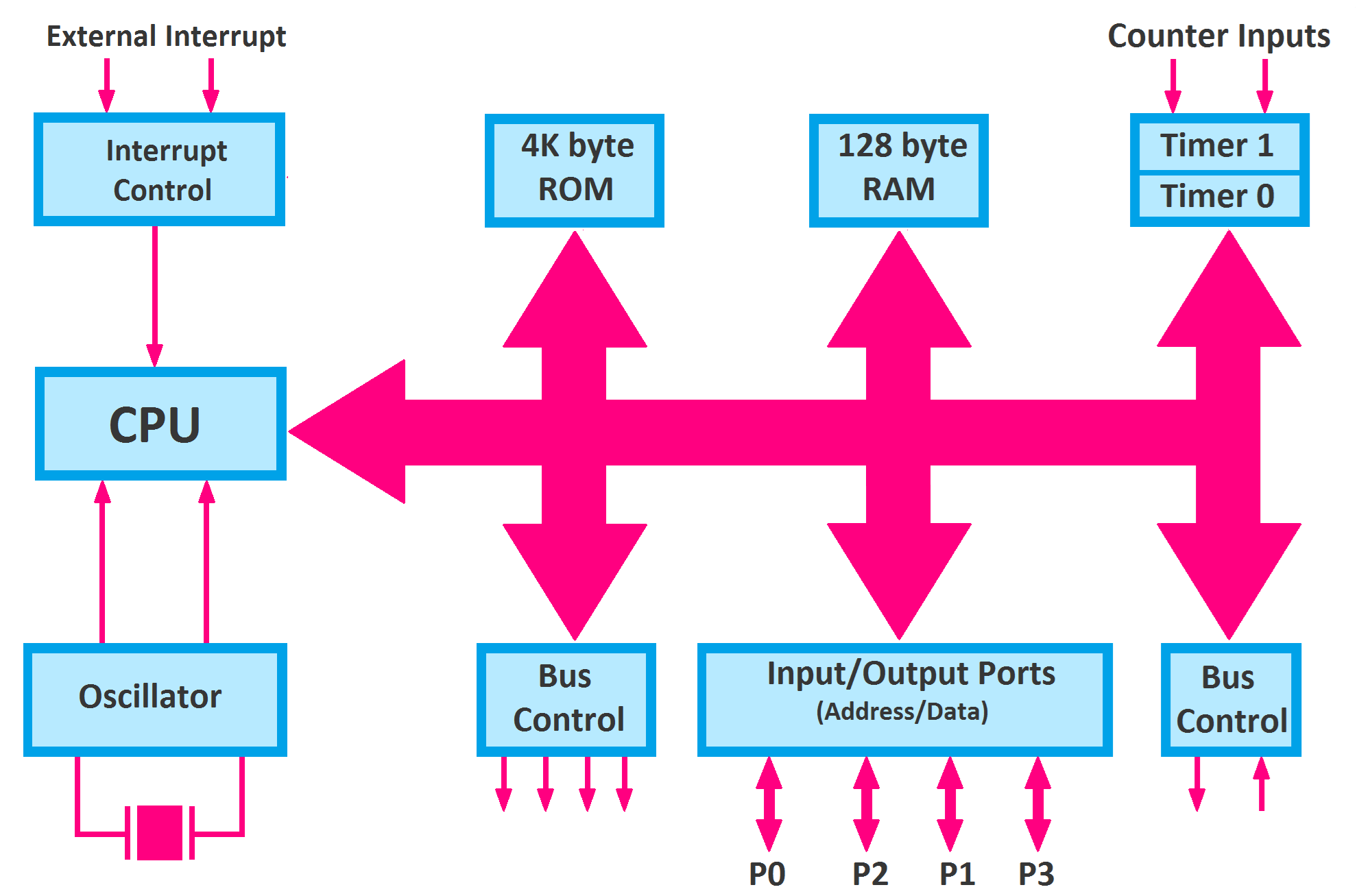

Figur 3. Mikrokontrollerblockdiagram

Mikrokontrollerns blockschema visar en centraliserad processorenhet ansluten till internminne och kringutrustning via ett bussystem.CPU:n kommunicerar med ROM och RAM för att exekvera och lagra instruktioner.In-/utgångsportar tillåter interaktion med externa enheter som sensorer och bildskärmar.Timers och räknare hanterar timingrelaterade operationer inom systemet.En oscillator ger klocksignalen som driver hela operationen.Interrupt control hanterar extern och intern händelsehantering.Denna struktur visar ett kompakt och integrerat system utformat för kontrolluppgifter.

Fördelar och nackdelar med FPGA

Fördelar	Nackdelar
Mycket flexibel hårdvarukonfiguration tillåter anpassad digital kretsdesign.	Komplex design process som kräver hårdvarubeskrivningsspråk.
Stöder sant parallell bearbetning för höghastighetsoperationer.	Högre kostnad jämfört med enklare inbyggda lösningar.
Omprogrammerbar flera gånger för olika applikationer.	Längre utvecklingstid på grund av design och testning.
Kan hantera komplexa signalbehandlings- och datauppgifter.	Kräver specialiserade verktyg och expertis.
Skalbar arkitektur lämplig för avancerade system.	Högre effekt förbrukning i vissa utföranden.

Fördelar och nackdelar med mikrokontroller

Fördelar	Nackdelar
Låg kostnad och allmänt tillgänglig för många applikationer.	Begränsad processorkraft för komplexa uppgifter.
Lätt att programmera använder vanliga språk som C/C++.	Sekventiell exekvering begränsar parallell bearbetning.
Integrerad komponenter minskar externa hårdvarubehov.	Begränsat minne jämfört med större system.
Låg effekt förbrukning lämplig för bärbara enheter.	Mindre flexibel hårdvarukonfiguration.
Snabb utveckling cykel för inbyggda system.	Prestanda beror på fast arkitektur.

Kodjämförelse: FPGA vs mikrokontrollerprogrammering

Det här avsnittet visar hur programmeringssätt skiljer sig mellan hårdvaru- och mjukvarudesign.

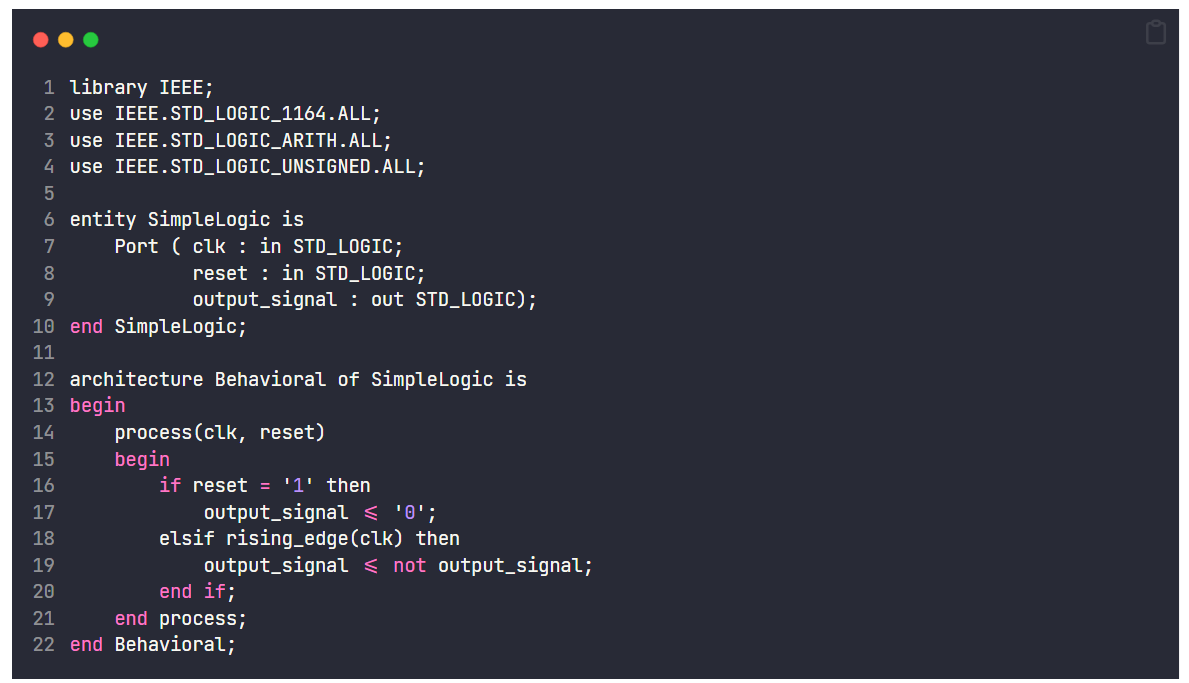

Figur 4. Exempel på FPGA-kod

FPGA-kodexemplet använder ett hårdvarubeskrivningsspråk som VHDL för att definiera kretsens beteende.Istället för att skriva instruktioner beskriver koden hur signaler förändras och interagerar.Den definierar ingångar, utgångar och hur systemet reagerar på klocksignaler.Strukturen inkluderar enheter och arkitekturer för att organisera designen.Ett processblock styr hur signaler uppdateras baserat på händelser som klockkanter.Detta tillvägagångssätt modellerar hårdvarubeteende direkt snarare än att utföra sekventiella kommandon.Det tillåter skapandet av anpassad digital logik inuti FPGA.

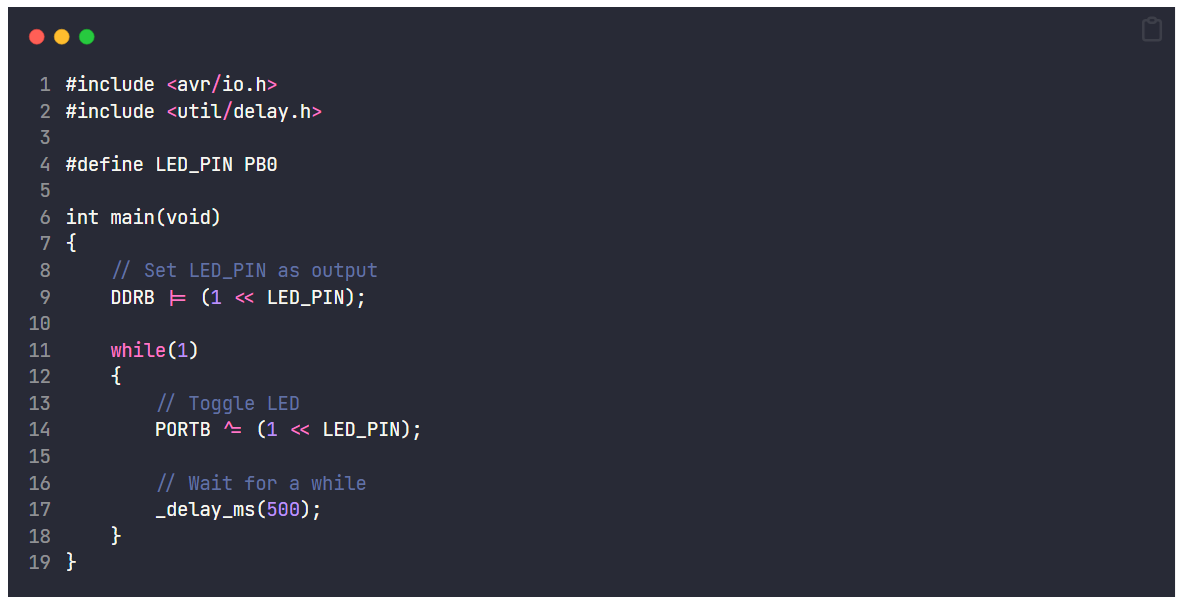

Figur 5. Exempel på mikrokontrollerkod

Mikrokontrollerkodexemplet använder ett programmeringsspråk som C för att exekvera instruktioner steg för steg.Det börjar med att ställa in maskinvaruregister och definiera stiftkonfigurationer.Huvudfunktionen körs kontinuerligt och utför uppgifter i en slinga.Instruktioner styr utgångar som att tända och släcka en lysdiod.Fördröjningsfunktioner används för att skapa timingeffekter.Detta tillvägagångssätt följer en sekventiell exekveringsmodell.Det är enkelt och används ofta för programmering av inbyggda system.

Tillämpningar av FPGA och mikrokontroller

Dessa tekniker används inom många branscher baserat på deras designroller.

1. Industriella automationssystem

FPGA används för styrning och signalbehandling i industriella maskiner.De hanterar höghastighetsdata och exakta tidskrav.Mikrokontroller hanterar sensorer, motorer och styrlogik i automationssystem.Tillsammans möjliggör de pålitlig och effektiv verksamhet.Denna kombination förbättrar systemets prestanda och kontroll.

2. Konsumentelektronik

Mikrokontroller används ofta i enheter som tvättmaskiner, TV-apparater och fjärrkontroller.De hanterar användarinmatningar och systemfunktioner effektivt.FPGA:er används i avancerade enheter som kräver snabb datahantering, såsom videoprocessorer.Dessa applikationer drar nytta av kompakta och effektiva konstruktioner.Båda teknologierna stöder moderna elektroniska produkter.

3. Kommunikationssystem

FPGA:er används i nätverksutrustning för datarouting och signalbehandling.De stöder höghastighetskommunikationsprotokoll.Mikrokontroller hanterar kontroll- och övervakningsfunktioner i kommunikationsenheter.Dessa roller säkerställer stabil och effektiv dataöverföring.Detta är viktigt i modern kommunikationsinfrastruktur.

4. Medicinsk utrustning

Mikrokontroller styr funktioner i enheter som hjärtmonitorer och infusionspumpar.De säkerställer tillförlitlig och låg effekt drift.FPGA:er används i bildbehandlingssystem för snabb databehandling.Dessa applikationer kräver noggrannhet och tillförlitlighet.Båda teknologierna stödjer sjukvårdssystemen.

5. Bilsystem

Mikrokontroller hanterar motorstyrenheter, sensorer och säkerhetssystem.De säkerställer effektiv fordonsdrift.FPGA:er används i avancerade förarassistanssystem för databehandling.Dessa system förbättrar säkerhet och prestanda.Bilelektronik är starkt beroende av båda teknikerna.

6. Flyg och försvar

FPGA:er används för höghastighetsdatabehandling och säkra kommunikationssystem.De stöder komplexa signalanalys- och kontrolluppgifter.Mikrokontroller hanterar övervaknings- och kontrollfunktioner i inbyggda system.Dessa applikationer kräver hög tillförlitlighet och precision.Båda teknologierna spelar nyckelroller i verksamhetskritiska system.

FPGA vs mikrokontroller vs CPLD

Den här tabellen belyser viktiga skillnader mellan viktiga tekniska aspekter.

Funktioner	FPGA	Mikrokontroller	CPLD
Logiska resurser	~10K till >10M logiska grindar (eller LUT)	Ej tillämpligt (CPU-baserad)	~1K till ~100K portar
Klockhastighet	~50 MHz till 500+ MHz (designberoende)	~1 MHz till 600 MHz (typiska MCU:er)	~50 MHz till 200 MHz
Bearbetningsstil	Riktig parallell hårdvaruutförande	Sekventiell instruktionsutförande	Begränsad parallell logik
Konfiguration Metod	SRAM/Flash-baserad bitström laddas vid start	Firmware lagrad i flashminnet	Icke-flyktig konfiguration (EEPROM/Flash)
Programmering Språk	VHDL, Verilog (HDL)	C, C++, montering	VHDL, Verilog
Internminne	Blockera RAM: ~10 KB till flera MB	Flash: ~8 KB–2 MB, RAM: ~2 KB–512 KB	Mycket begränsad (motsvarande få KB)
I/O-stift	~50 till 1000+ konfigurerbara I/O	~6 till 200 GPIO stift	~30 till 500 I/O
Kraft Konsumtion	~1 W till 10+ W (beror på storlek/design)	~1 mW till 500 mW	~10 mW till 1 W
Starttid	ms till sekunder (behöver konfigurationsladdning)	µs till ms (omedelbart från Flash)	Omedelbar (icke-flyktig)
Design Entry	Hårdvarukrets definition	Programvara utveckling	Logisk design (enklare än FPGA)
Externt Komponenter	Kräver ofta externt minne (DDR, Flash)	Minimal (vanligtvis fristående)	Minimal extern komponenter
Omkonfigurering	Fullständigt omprogrammerbara, obegränsade cykler	Omprogrammerbar firmware	Omprogrammerbar men begränsad storlek
Typisk användning Skala	Hög komplexitet digitala system	Liten till medelstor inbyggda system	Liten kontroll och gränssnittslogik
Utveckling Cykla	Veckor till månader	Dagar till veckor	Dagar till veckor

Slutsats

FPGA:er och mikrokontroller skiljer sig huvudsakligen åt i hur de behandlar data, med FPGA:er som erbjuder parallell hårdvarubaserad exekvering och mikrokontroller som förlitar sig på sekventiell mjukvarukontroll.Deras interna komponenter, systemstrukturer och programmeringsmetoder återspeglar dessa skillnader, vilket gör var och en lämplig för specifika tillämpningar.FPGA:er utmärker sig i höghastighets, anpassningsbara logiska uppgifter, medan mikrokontroller är idealiska för kontrollorienterade och kostnadseffektiva konstruktioner.Tillsammans spelar de viktiga roller inom branscher som automation, kommunikation, fordon och sjukvårdssystem.
