Komplett guide till P-Channel Enhancement MOSFET

Du ser ofta MOSFETs som används i kretsar, men att förstå hur de faktiskt fungerar kan kännas förvirrande till en början.En P-kanal MOSFET är ett av de enklaste sätten att styra ström med spänning, speciellt när man arbetar med kraftledningar.När du går igenom den här guiden kommer du att se hur dess struktur, funktion och beteende går ihop på ett tydligt sätt.Varje avsnitt bryter ner saker i hanterbara idéer, så att du kan följa hur spänningen påverkar strömmen och hur den här enheten används i riktiga elektroniska inställningar.

Katalog

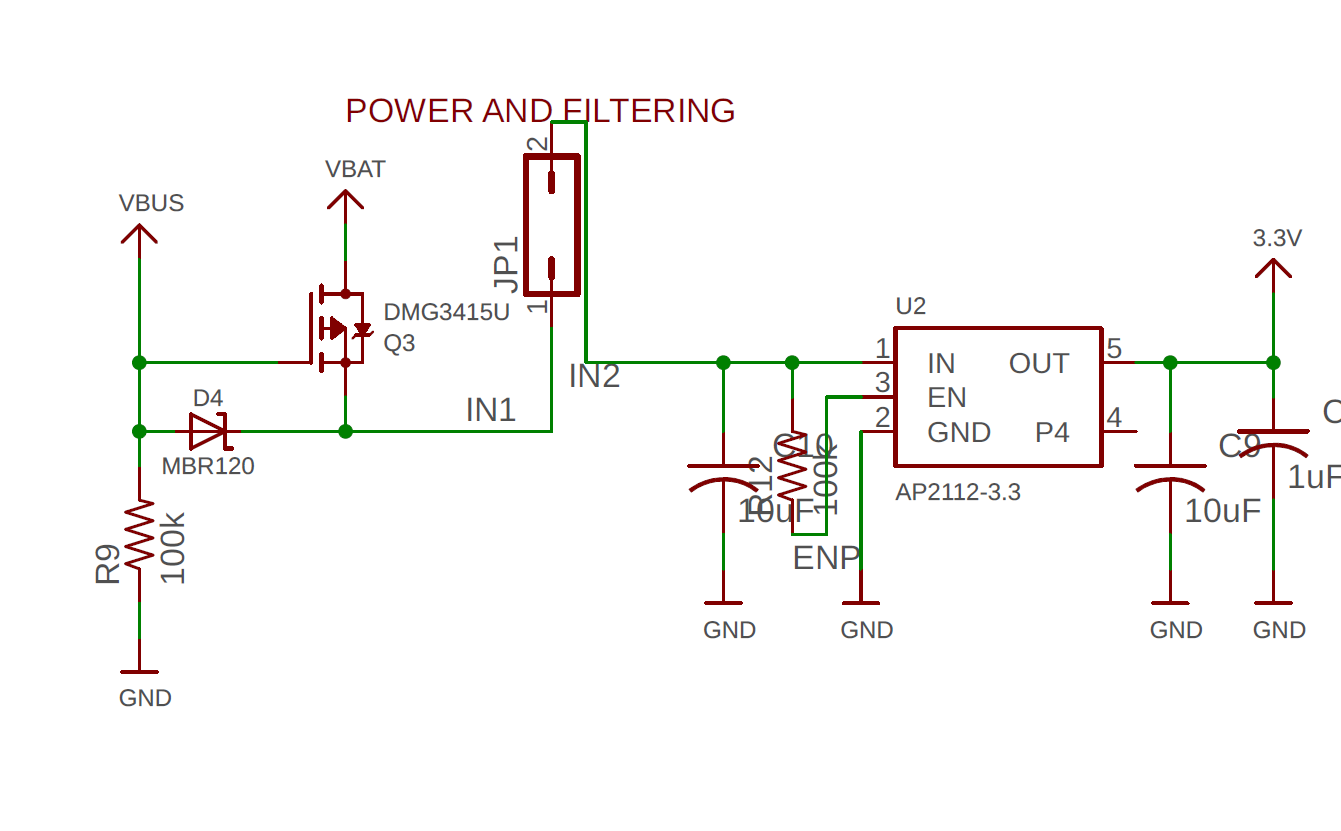

Figur 1. P-kanals MOSFET-strömkopplingskrets

Vad är en P-Channel Enhancement MOSFET

En P-kanalsförstärkning MOSFET är en fälteffekttransistor som styr ström med hjälp av ett elektriskt fält.Den tillhör MOSFET-familjen, som används flitigt i elektroniska kretsar för omkoppling och styrning.Termen förbättring betyder att enheten förblir i ett avstängt läge som standard och kräver en extern spänning för att fungera.

Enheten slås på när en negativ spänning appliceras mellan grinden och källan, uttryckt som VGS < 0. Once this voltage exceeds a certain level, conduction begins between the source and drain terminals. Because control is achieved through voltage rather than current, the gate draws very little input current, which supports efficient operation.

P-kanalförbättrings-MOSFET:er används vanligtvis i kretsar som kräver kontrollerad omkoppling, speciellt när omkopplingselementet är placerat på den positiva sidan av en strömkälla, vilket möjliggör enkel och effektiv kontroll av effektflödet.

P-kanal MOSFET struktur och terminaler

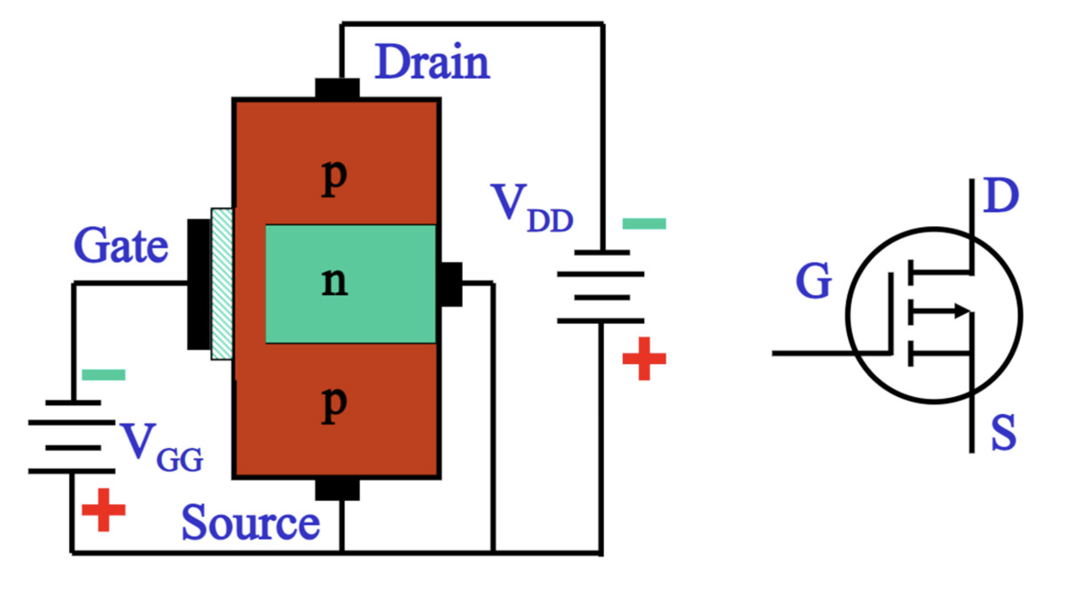

Figur 2. P-kanal MOSFET struktur och symbol

En P-kanal MOSFET är byggd på ett substrat av N-typ med två områden av P-typ bildade inom sig, vilka fungerar som källa och avlopp.Dessa områden är placerade på motsatta sidor och definierar området där ström flyter genom enheten.

Ett tunt lager av kiseldioxid (SiO₂) är placerat ovanför detta område och fungerar som en elektrisk isolator, som separerar halvledarmaterialet från grinden.Detta gör att grinden kan påverka enheten utan direkt elektrisk kontakt.

Grindterminalen sitter ovanför detta isolerande skikt, i linje mellan source och drain, och fungerar som kontrollpunkten där spänning appliceras.Källan tillhandahåller laddningsbärarna, medan avloppet fungerar som terminalen där ström går ut.

I de flesta praktiska utföranden är kroppen eller substratet internt anslutet till källan, vilket förenklar strukturen till en treterminalsenhet och gör den lättare att använda i standardkretsar.

Hur en P-Channel MOSFET fungerar

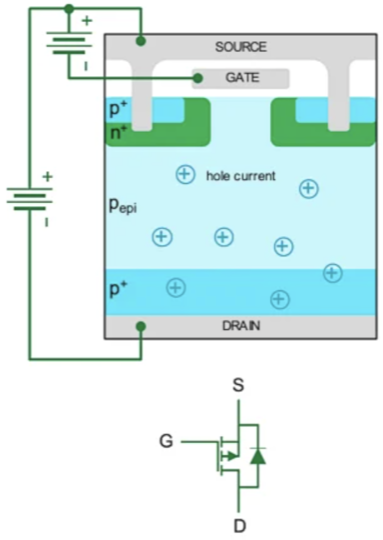

Figur 3. Arbetsprincip för P-Channel MOSFET

Driften av en P-kanal MOSFET börjar när en negativ spänning appliceras mellan grinden och källan, vilket skapar ett elektriskt fält över det isolerande lagret som påverkar området under grinden.När denna spänning ökar, dras hål mot området under grinden, där de ackumuleras nära ytan av substratet och gradvis bildar en ledande bana mellan källan och avloppet.

När denna bana väl har etablerats, tillåter applicering av en dränering-till-källa-spänning ström att flyta genom kanalen, driven av rörelsen av hål från källan mot avloppet.På detta sätt styr gate-spänningen bildningen av banan, medan drain-spänningen driver strömmen genom den, vilket visar ett tydligt samband mellan applicerad spänning och enhetens beteende.

Driftsområden för en P-kanal MOSFET

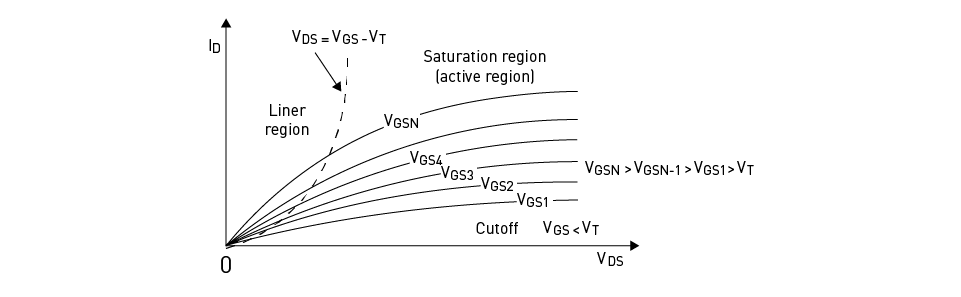

Figur 4. Operativa regioner för P-kanal MOSFET

Avskärningsregion

I cutoff-området är gate-to-source-spänningen inte tillräckligt negativ för att tillåta ledning, så enheten förblir i ett avstängt tillstånd.Under detta tillstånd finns det ingen effektiv väg för strömflödet mellan source och drain, och drain-strömmen är i huvudsak noll.På grafen visas denna region längs den horisontella axeln där strömmen förblir försumbar.

Linjär region

I det linjära området börjar MOSFET:en leda, och kollektorströmmen ökar när drain-till-källa-spänningen ökar.Kurvorna stiger stadigt i denna region, vilket visar att strömmen reagerar direkt på förändringar i spänningen.Enheten beter sig som ett variabelt motstånd, där strömnivån beror på både gate-spänningen och den applicerade dräneringsspänningen.Denna region är användbar när kontrollerad variation av strömmen krävs.

Mättnadsregion

I mättnadsområdet börjar kurvorna att plana ut, vilket indikerar att dräneringsströmmen inte längre ökar nämnvärt med ytterligare förändringar i dräneringsspänningen.Enheten fungerar i ett mer stabilt tillstånd och ger en nästan konstant ström för en given grindspänning.Varje kurva representerar en annan grindspänningsnivå, och högre negativa grindspänningar resulterar i högre strömnivåer i denna region.

Pinch-off-tillstånd och strömkontroll i MOSFET

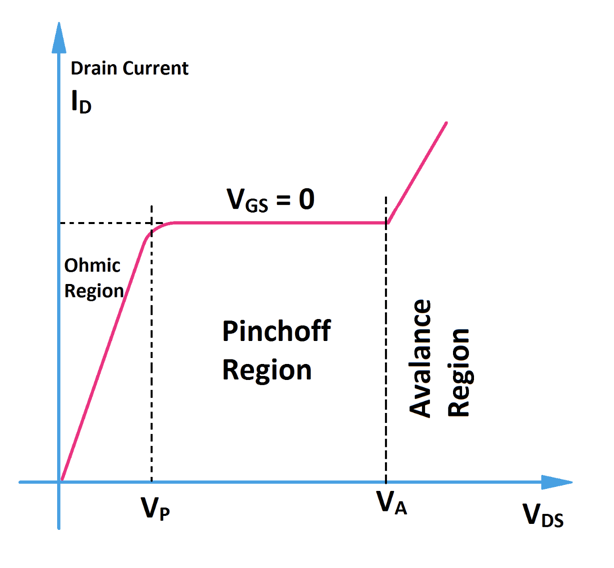

Figur 5. MOSFET Pinch-Off och strömbeteende

Pinch-off-tillståndet inträffar när den ledande kanalen inuti MOSFET-enheten blir smal nära drain-terminalen när drain-to-source-spänningen ökar, orsakat av expansionen av utarmningsområdet som minskar den effektiva kanalbredden i den änden.

När denna avsmalning utvecklas ger ytterligare ökningar av drain-spänningen inte längre någon signifikant ökning av strömmen, eftersom den begränsade kanalen begränsar ytterligare flöde även om ledning fortsätter genom anordningen.Detta beteende visas i den karakteristiska kurvan där strömnivåerna börjar plana ut efter en viss spänning, vilket indikerar att strömmen inte längre är beroende av dräneringsspänningen.

I detta tillstånd styrs dräneringsströmmen i första hand av gate-to-source spänningen (VGS), där justering av denna spänning ändrar kanalbredden och direkt ställer in strömnivån.

V-I-egenskaper hos en P-kanal MOSFET

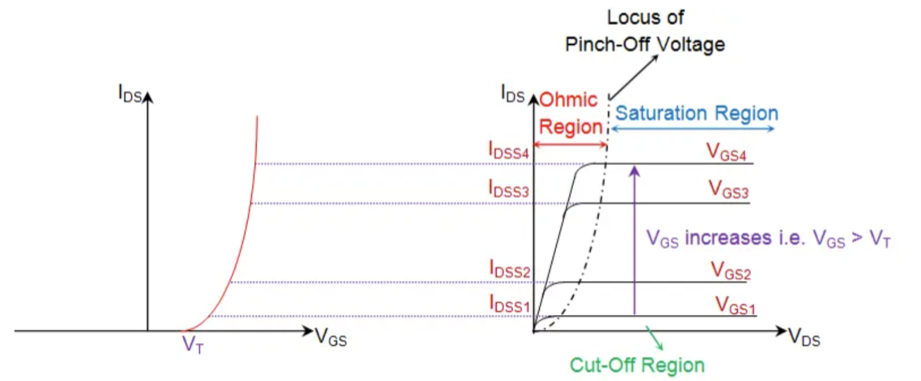

Figur 6. P-kanal MOSFET V-I egenskaper

V-I-egenskaperna för en P-kanal MOSFET visar hur drain-strömmen (ID) varierar med drain-to-source-spänning (VDS) under olika gate-to-source-spänningar (VGS).Dessa samband presenteras som en uppsättning kurvor, där varje kurva representerar en specifik grindspänningsnivå.

Varje kurva motsvarar en annan VGS, och när storleken på denna spänning ökar, skiftar kurvorna uppåt, vilket indikerar högre strömnivåer.Detta gör det tydligt att strömmen genom enheten är starkt påverkad av den applicerade gate-spänningen.

Vid lägre värden på VDS stiger kurvorna med en märkbar lutning, vilket visar att strömmen ökar när dräneringsspänningen ökar.När VDS fortsätter att öka plattas kurvorna gradvis ut, vilket indikerar att strömmen blir mindre beroende av ytterligare förändringar i dräneringsspänningen.

Skillnaden mellan P-Channel och N-Channel MOSFET

Figur 7. P-kanal vs N-kanal MOSFET-kretsar

Skillnaden mellan P-kanal och N-kanal MOSFET definieras huvudsakligen av deras spänningskrav, laddningsbärare och prestandaegenskaper, som alla påverkar hur de används i kretsar.

En P-kanal MOSFET slås på när en negativ grind-till-källa-spänning (VGS) appliceras, medan en N-kanal MOSFET kräver en positiv VGS, och denna skillnad i polaritet påverkar hur varje enhet drivs och placeras i en krets, särskilt när man styr olika sidor av en strömförsörjning.

De två enheterna skiljer sig också åt i vilken typ av laddningsbärare som är involverade.P-kanal MOSFET använder hål, medan N-kanal MOSFET använder elektroner, och eftersom elektroner rör sig lättare genom halvledarmaterial ger N-kanals enheter i allmänhet bättre konduktivitet och snabbare respons.

Detta leder till skillnader i prestanda, där N-kanals MOSFETs vanligtvis erbjuder lägre motstånd och högre effektivitet, vilket gör dem lämpliga för höghastighets- och högströmstillämpningar, medan P-kanals MOSFETs ofta föredras för högsidesväxling, där kontroll av den positiva matningsledningen krävs, även om deras prestanda generellt är lägre.

Tillämpningar av P-Channel MOSFET

En P-kanal MOSFET används vanligtvis i kretsar där enkel och tillförlitlig styrning av ström krävs, speciellt på den positiva sidan av en strömförsörjning.Dess förmåga att slå på med en negativ grindspänning gör den lämplig för konfigurationer där direkt styrning av matningsledningen behövs.

En vanlig tillämpning är high-side switching, där MOSFET placeras mellan strömkällan och lasten.I den här installationen tillåter den kretsen att ansluta eller koppla från strömmen utan att avbryta jordbanan, vilket hjälper till att upprätthålla stabil drift i många system.

Den används också i effektkontrollkretsar, där den reglerar strömflödet till komponenter som sensorer, mikrokontroller eller små elektroniska moduler.Detta gör den användbar i batteridrivna enheter, där kontrollerad kraftleverans hjälper till att hantera energianvändningen.

Dessutom finns P-kanals MOSFETs ofta i lastomkopplings- och skyddskretsar, där de hjälper till att förhindra oönskat strömflöde eller tillåter selektiv kontroll av olika delar av ett system.Dessa applikationer förlitar sig på enhetens förmåga att tillhandahålla enkel och effektiv växling med minimal kontrollkomplexitet.

Fördelar och begränsningar med P-Channel MOSFET

Fördelar	Begränsningar
Enkel högsidesväxling	Högre på-motstånd jämfört med N-kanal
Enklare grinddrift i vissa kretsar	Lägre strömkapacitet
Fungerar bra med positiv utbudskontroll	Långsammare växlingshastighet
Minimal grindström krävs	Lägre effektivitet i applikationer med hög effekt
Lämplig för lågspänningssystem	Högre effektförlust på grund av motstånd
Enkel implementering av kretsdesign	Större enhetsstorlek för samma prestanda
Inget behov av komplex drivrutin i grundläggande inställningar	Mer värmeutveckling under belastning
Bra för lastväxling och skydd	Mindre lämplig för högfrekvent drift
Kompatibel med batteridrivna enheter	Begränsad prestanda i högströmsdesigner
Stabil drift i grundläggande styrkretsar	Generellt högre kostnad för motsvarande prestanda

Slutsats

En P-kanal MOSFET ger dig ett enkelt sätt att styra ström med spänning, vilket gör den användbar i många grundläggande kretsar.Du kan se hur dess struktur stöder dess funktion och hur spänning direkt påverkar strömflödet.När du rör dig genom dess verksamhetsområden och egenskaper blir beteendet lättare att förstå.Jämförelsen med N-kanalsenheter hjälper också till att klargöra när varje typ ska användas.I verkliga kretsar väljs den ofta för högsideskoppling och enkla styruppgifter.Även om det har vissa begränsningar, fungerar det fortfarande bra i många praktiska inställningar.Att förstå dessa grunder hjälper dig att använda det mer självsäkert i din design.
